Что проверить в цепи лебёдки на 12 вольт, пока новый соленоид ещё не заказан?
На экране смартфона открыт раздел каталога с десятком одинаковых чёрных контакторов на 12 вольт — цифры на них отличаются, а корпуса выглядят почти близнецами. Рядом на столе лежит снятый с УАЗ Патриот блок управления лебёдкой. Он весь в потёках ржавчины, нижняя силовая клемма расслоилась от окислов. Хозяин машины уже уверен, что сгорел электромотор и придётся покупать новую лебёдку целиком.
Витрина каталога показывает эти блоки как одинаковые чёрные коробочки с одной надписью «12V» — будто разница только в цене. На деле выбор определяют длительный и пиковый ток контактора, герметичность корпуса на уровне IP67 или IP68, толщина медных силовых шин и сечение проводки от аккумулятора. Три ошибки повторяются постоянно: ставят соленоид на 120 ампер с лёгкого квадроцикла на тяжёлую лебёдку 12000 lbs, пускают силовой минус через обычный болт кузова или подключают плюсовую цепь без защитного размыкателя.
К нам в мастерскую Custom’s Tuning на Тополиной, 47 привезли тот же УАЗ Патриот с похожей жалобой: «лебёдка щёлкает, а мотор молчит — наверное, сгорел якорь». Владелец уже присматривал новый тяговый мотор в интернет-магазине. При разборке блока внутри старых раздельных цилиндрических соленоидов обнаружился сплошной слой окислов, а силовой плюсовой провод держался на трёх оборванных жилах из десяти. Что мы сделали: заменили раздельный блок на герметичный моноконтактор 500 А, перенесли его под капот в сухое место и заменили силовые кабели на медь сечением 50 мм². Лебёдка вернулась к полной заводской тяге за один визит.
Ниже — разбор, чтобы понять, как выбрать соленоид лебёдки под тяговое усилие вашей модели, собрать схему 12V без лишнего риска и быстрее найти источник проблемы, если «щёлкает, но не тянет». Если вопрос шире — с чего начать выбор самой лебёдки, — начните со статьи про то, как выбрать лебёдку для внедорожника. Здесь — только силовая коммутация: соленоид, контактор, провода и размыкатель.

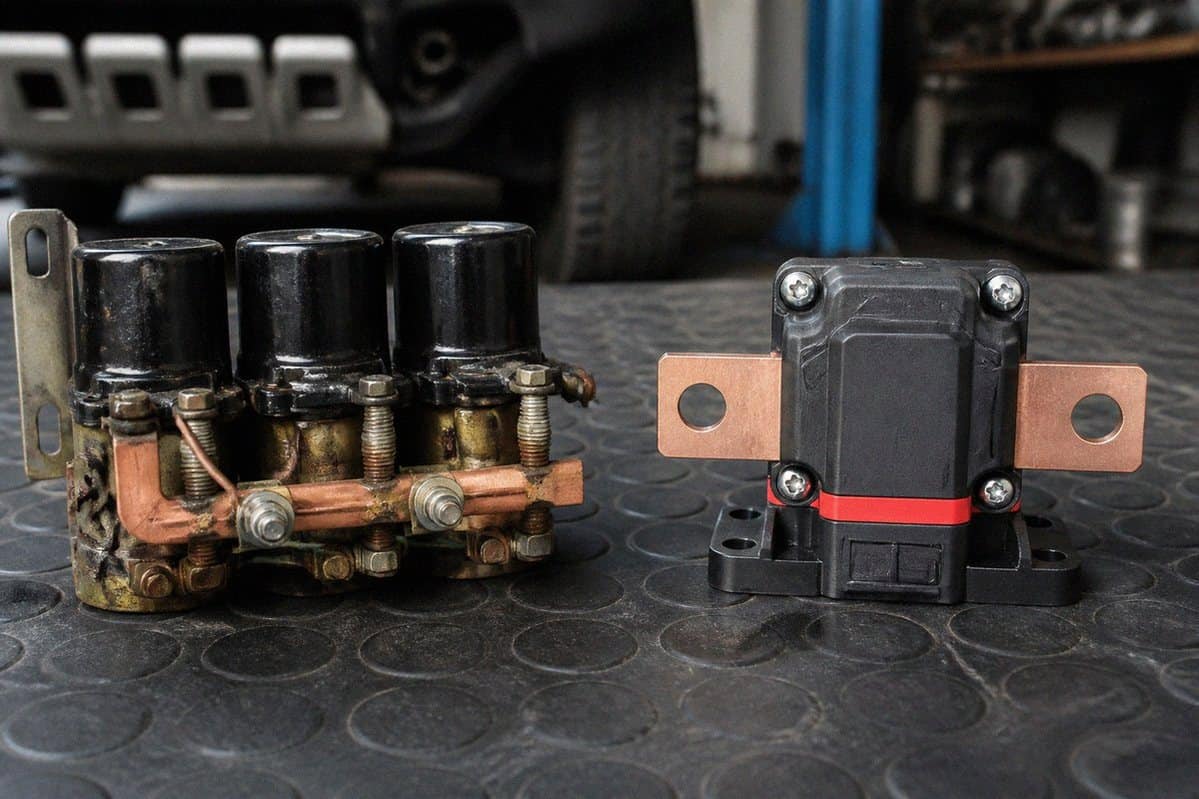

Соленоид или моноконтактор: как не путать эти два узла
Соленоид — это одна электромагнитная катушка с сердечником, контактор (моноконтактор) — герметичный силовой блок, который переключает полярность питания мотора.
На старых лебёдках стоит блок из двух-четырёх отдельных цилиндрических соленоидов, собранных на общей плате: каждый отвечает за своё направление вращения барабана. Владельцы называют весь узел «соленоидом», и в разговоре это нормально — вы поймёте друг друга с продавцом и с мастером. Но конструктивно современные лебёдки чаще комплектуют одним герметичным моноконтактором, который делает ту же работу компактнее и надёжнее: внутри те же силовые контакты, но без открытых катушек, которые собирают влагу и дорожную грязь.
Разница ощутима именно в ремонте. Раздельные соленоиды меняют по одному, если залип только один канал; моноконтактор — целиком, но у него нет открытых пятаков, которые окисляются первыми. Для лебёдки тягой от 9500 lbs и выше герметичный моноконтактор — практически стандарт: он проще переносится под капот и меньше боится брызг из-под колёс.
Как собрать правильную схему 12V: АКБ, размыкатель, контактор, мотор
Правильная цепь лебёдки — плюс от АКБ через размыкатель на контактор, минус мотора отдельным проводом на клемму батареи.
Разрыв в плюсовой линии — не формальность, а страховка от аварии. Силовой размыкатель на 500 А ставят максимально близко к плюсовой клемме батареи, чтобы цепь можно было обесточить одним движением при коротком замыкании или залипшем контакторе, даже если пульт управления вышел из строя. Без размыкателя лебёдка при аварийном залипании продолжит тянуть, пока не сгорит проводка или не сядет аккумулятор — и это прямая причина возгораний под капотом.
Контактор в этой цепи не «включает питание» в привычном смысле, а переключает полярность на моторе: меняет, куда идёт плюс и куда минус, чтобы барабан крутился в нужную сторону. Именно поэтому внутри у него не одна пара контактов, а две — на вытяжку и на подачу троса.

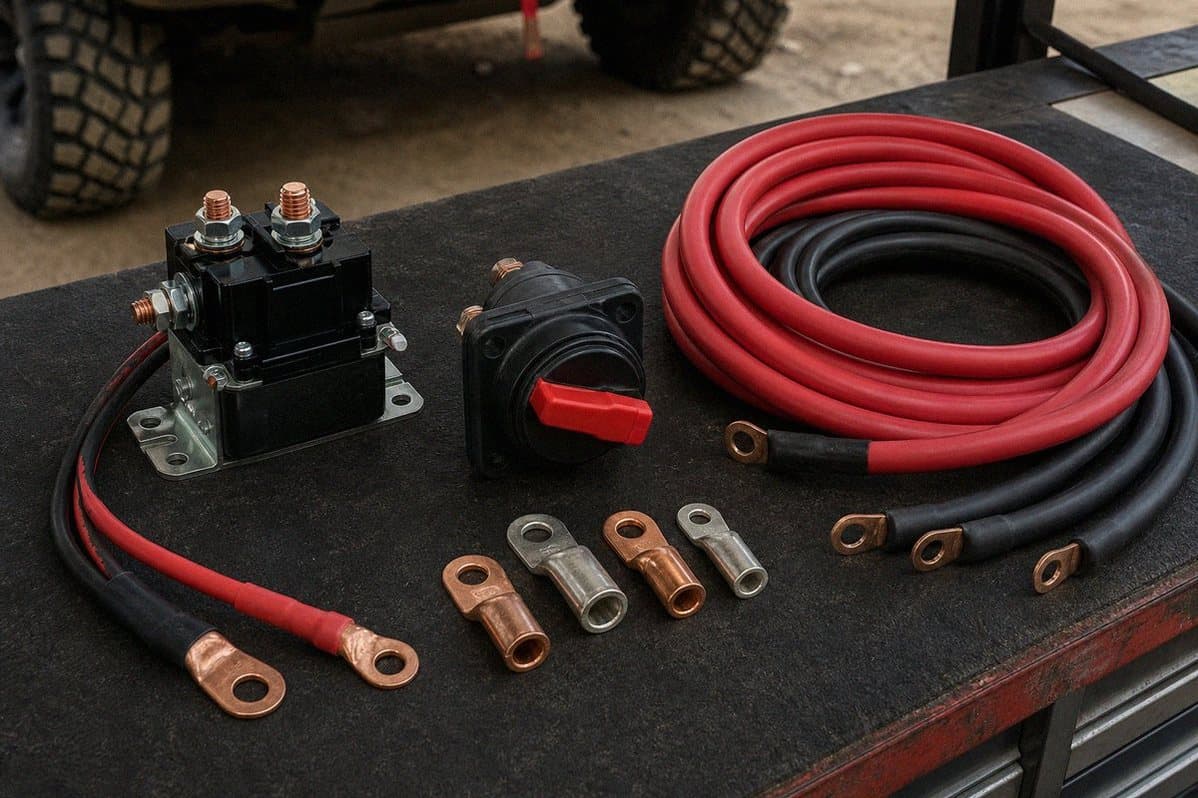

Порядок цепи от батареи до мотора: АКБ → силовой размыкатель плюса (500 А) → моноконтактор → мотор лебёдки → отдельный минусовой провод обратно на клемму АКБ. Управляющая цепь пульта идёт параллельно, отдельными тонкими проводами.
Какое сечение кабеля выбрать под пиковый ток лебёдки
Сечение кабеля выбирают по пиковому току лебёдки, а не по номинальному.
Тонкий провод плавится именно в момент максимальной нагрузки, когда лебёдка ещё не разгрузила мотор первыми оборотами барабана.
При полной тяге автомобильная лебёдка на 9500–12500 lbs потребляет от 350 до 480 А — это не разовый всплеск, а рабочий режим первых секунд подтяжки, когда трос ещё не разгрузил мотор. Падение напряжения всего на 1–1,5 вольта на тонком кабеле или окисленной клемме массы снижает полезную мощность мотора почти на четверть. Контактор с щёточным узлом при этом начинают перегреваться сильнее, чем должны бы при исправной проводке.
Для короткой трассы до 1,5 метра обычно хватает медного кабеля сечением 25–35 мм², но в мастерской мы уже переходим на 35–50 мм² с запасом: разница в цене метра меди несопоставима со стоимостью повторной протяжки жгута. Если моноконтактор переносят под капот и длина трассы увеличивается до 2,5–4 метров, сечение поднимают до 50 мм² — иначе падение напряжения на длинном плече «съедает» весь выигрыш от переноса блока в сухое место.
Ориентиры ниже — по практике мастерской и опубликованным характеристикам моделей; перед покупкой и монтажом сверьтесь с актуальной документацией производителя вашей лебёдки.
| Класс лебёдки | Рабочий / пиковый ток | Рекомендуемый контактор | Сечение кабеля | Источник (ориентир) |
|---|---|---|---|---|
| ATV / снегоход, 3500–4500 lbs | 80–120 А / до 180–200 А | 200–250 А | 10–16 мм² | каталог и спецификации лебёдок sto-tvk.ru |
| Нива, Jimny, 6000–8000 lbs | 150–220 А / до 300–350 А | 300–450 А | 25–35 мм² | практика мастерской Custom’s Tuning |
| УАЗ, TLC, Patrol, TANK 300, 9500–12500 lbs | 220–280 А / до 420–480 А | 500 А (моноконтактор) | 35–50 мм² | практика мастерской + fact-bank |
Почему масса лебёдки не должна идти через кузов: типичные ошибки
Минусовой провод мотора лебёдки нужно подключать напрямую к минусовой клемме АКБ, а не через болт кузова или раму.
Кузов и рама собраны из множества болтовых и сварных соединений, и каждое из них — источник сопротивления. Для слабого потребителя это незаметно, но для тока 300–480 А переходное сопротивление ржавого болта крадёт до полутора-двух вольт — а мы уже видели выше, что это почти треть мощности мотора. Итог знакомый: лебёдка «щёлкает нормально», но тянет заметно медленнее, чем в паспорте, и владелец винит саму лебёдку вместо проводки.
- Масса через кузов или раму — переходное сопротивление окисленного болта съедает мощность мотора и провоцирует нагрев проводки.
- Соленоид с лёгкой техники на тяжёлую лебёдку — контактор на 120–200 А от квадроцикла сваривается изнутри при первой же затяжной подтяжке 12000-фунтовой лебёдки.
- Силовой плюс без размыкателя — при залипании контактора обесточить лебёдку с пульта уже не получится.
- Скрутки вместо опрессовки — тонкие латунные клеммы и скрутка на силовой линии дают искру и точку нагрева именно там, где паять уже поздно.
- Открытый блок под решёткой бампера — без герметичности IP67/IP68 контактор окисляется за один сезон бродов и мойки под давлением.

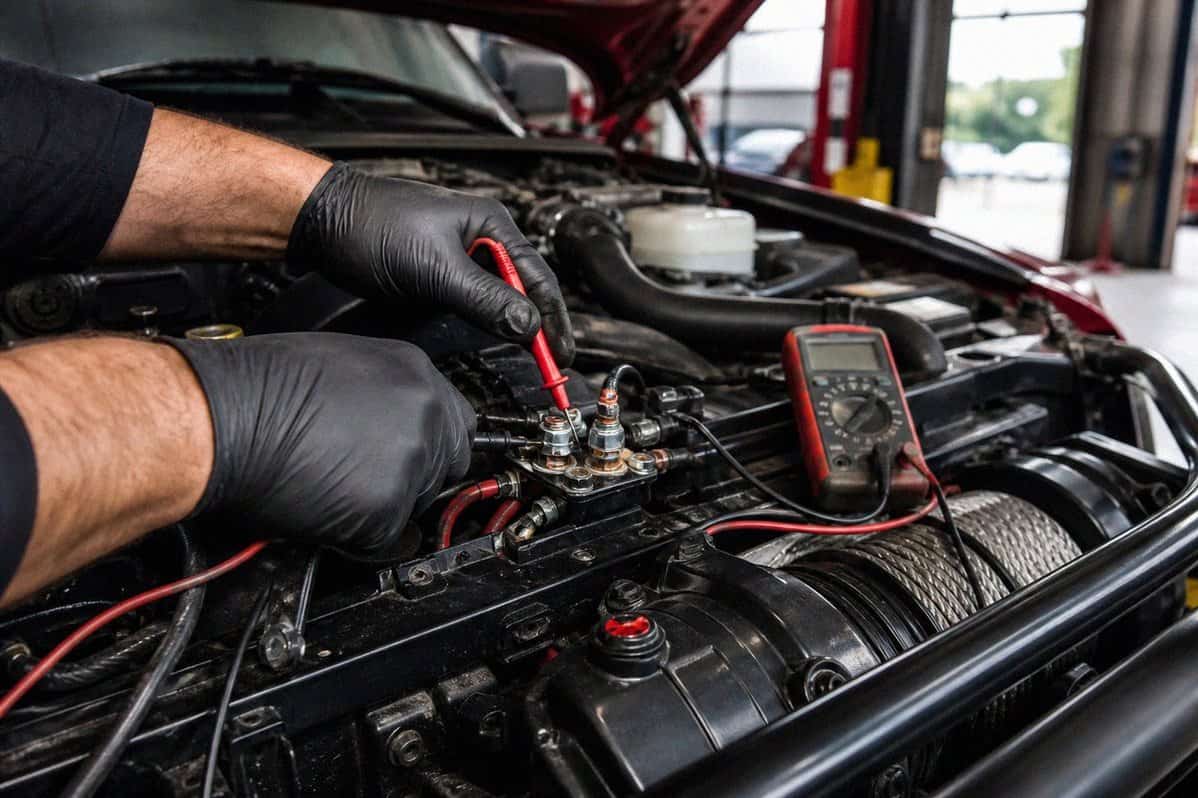

Щёлкает, но не тянет: чек-лист диагностики за 10 минут
Громкий щелчок реле не подтверждает исправность контактора — он подтверждает только то, что катушка получила питание.
В практике нашей мастерской на Тополиной большинство обращений «лебёдка щёлкает, но не тянет» решаются без замены лебёдки целиком, если пройти проверку по порядку. Замер напряжения под нагрузкой — самый быстрый способ отличить севший аккумулятор или плохой контакт от реально сгоревшего мотора. Просадка ниже 9,5–10 В на клеммах АКБ, соленоида или мотора почти всегда означает проблему в цепи питания, а не в самой лебёдке.
- Замерьте напряжение на клеммах АКБ под нагрузкой — при попытке включить лебёдку оно не должно проваливаться ниже 10 В.
- Проверьте напряжение на входе и выходе контактора: разница больше 0,5 В под нагрузкой — сигнал окисленного контакта внутри блока.
- Осмотрите силовые клеммы и провод массы — окисление, зелёный налёт и расслоившиеся жилы снимайте сразу, без «дотянуть до следующего раза».
- Проверьте, куда фактически подключён минус мотора: если на кузов или раму — переносите провод напрямую на клемму АКБ.
- Прослушайте щелчок: сухой и короткий — контакты скорее всего смыкаются; вязкий, «плавающий» звук — часто указывает на просевшее напряжение катушки.
- Если всё перечисленное в норме, а тяги всё равно нет — проверяйте щёточный узел и редуктор мотора отдельно, не раньше.
Такой порядок помогает избежать самой частой и дорогой ошибки — покупки нового тягового мотора при живом моторе и мёртвой проводке. По нашей статистике в мастерской, в шести случаях из десяти причина кроется именно в севшем аккумуляторе или окисленной массе, а не в самом соленоиде. Если цепь питания исправна, а тяги всё равно нет, сверьте выбор троса для лебёдки и установку площадки под лебёдку — перекрученный трос или люфт крепления иногда маскируются под «сгоревший» контактор.
Как подключить пульт и радиомодуль к контактору
Проводной пульт и радиомодуль подключаются к управляющим клеммам контактора отдельно от силовой цепи — тонкими проводами низкого тока.
Стандартная 3-контактная схема разводит два направления вращения барабана и общий минус управления: два провода замыкают катушки соленоидов через кнопки пульта, третий — общий минус. Радиомодуль в большинстве моделей врезается в тот же разъём, что и проводной пульт, поэтому их можно чередовать без переделки схемы. Путаница возникает, когда пульт подключают напрямую к силовым клеммам мотора — тонкая проводка управления тут же перегорает, а мотор при этом может даже не откликнуться.
Если на контакторе четыре управляющих клеммы вместо трёх — сверяйтесь со схемой конкретной модели: у некоторых лебёдок раздельная разводка предусмотрена для одновременной работы радиопульта и проводного дублёра.
Где разместить блок управления: бампер против подкапотного пространства
Открытая площадка под решёткой бампера удобна коротким проводом, но подкапотное пространство надёжнее защищает контактор от воды и грязи.
Штатное место многих лебёдок — прямо на корпусе над барабаном или в нише бампера: провода короче, монтаж быстрее. Но именно там блок первым получает воду из-под колёс и соль с зимних дорог. Перенос моноконтактора в сухое подкапотное пространство почти всегда продлевает срок его службы, даже с учётом того, что силовые кабели придётся тянуть длиннее и, соответственно, толще.
Выбор между площадками — это компромисс между длиной кабеля и герметичностью узла. Если контактор уже с защитой IP67/IP68 и брод не заливает его водой, оставить блок на бампере тоже допустимо. Для машин, которые регулярно ходят через воду, перенос под капот почти всегда оправдан.
Таблица: как подобрать номинал контактора под тяговое усилие лебёдки
Номинал контактора подбирают не по цене на витрине, а по паспортному пиковому току конкретной модели лебёдки.
Общее правило простое: контактор на 300 А закрывает лёгкие лебёдки 4500–6000 lbs, включая ATV, а для диапазона 9500–12500 lbs без моноконтактора на 500 А не обойтись. Разница в цене узла ощутимо меньше стоимости повторного визита в мастерскую после сгоревших контактов.
Диапазоны ниже — ориентир по практике мастерской и открытым спецификациям лебёдок; для конкретной модели сверьтесь с актуальной документацией производителя.
| Тяговое усилие лебёдки | Минимальный номинал контактора | Типичный кузов | Источник (ориентир) |
|---|---|---|---|
| 4500–6000 lbs | 300 А | ATV, лёгкий внедорожник | каталог sto-tvk.ru (артикулы 300A 12V) |
| 6000–9500 lbs | 450 А | Нива, Jimny, лёгкий пикап | практика мастерской Custom’s Tuning |
| 9500–12500 lbs | 500 А (моноконтактор) | УАЗ, TLC, Patrol, TANK 300 | каталог sto-tvk.ru + fact-bank |

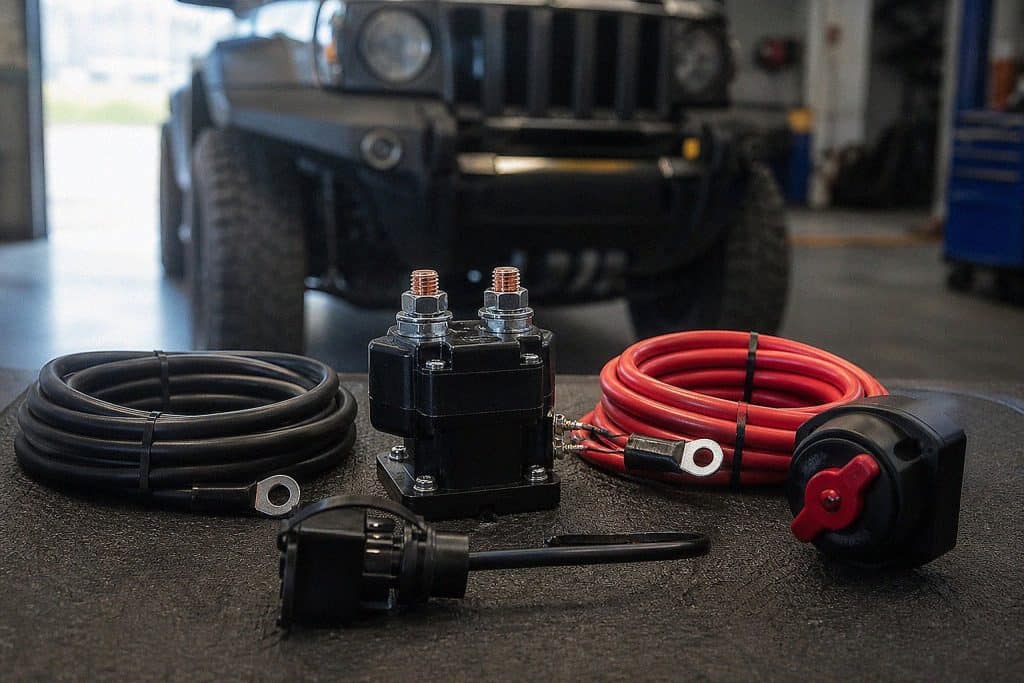

Учтите это при выборе моноконтактора в каталоге sto-tvk.ru
В карточке моноконтактора смотрите не только на надпись «12V», а на номинал тока, степень защиты корпуса и материал силовых шпилек.
В разделе соленоидов и контакторов sto-tvk.ru представлены варианты на 300 А, 500 А 12V и 500 А 24V — берите номинал по своей лебёдке, а не по цене узла. Учтите разницу между 12V и 24V: на грузовой технике и части импортных внедорожников встречается 24-вольтовая система, и контактор для неё нельзя менять местами с 12-вольтовым.
- Номинал тока — сверяйте с пиковым током вашей лебёдки, а не с рабочим (номинальным).
- Степень защиты — IP67/IP68 для узла, который останется на бампере рядом с водой и грязью.
- Материал силовых шпилек — медь, а не крашеный сплав, который окисляется под клеммой за один сезон.
- Совместимость разъёма пульта — 3- или 4-контактная схема должна совпадать с вашим пультом или радиомодулем.
Для пульта, разъёмов и силовых кабелей отдельно смотрите раздел пультов и кабелей — там же продаются готовые силовые провода нужного сечения, если не хотите обжимать наконечники самостоятельно.
Чек-лист перед выездом: проверка электрики лебёдки
- Проверьте заряд аккумулятора — под нагрузкой напряжение не должно проваливаться ниже 10 В.
- Осмотрите силовые клеммы контактора и мотора — без окислов и зелёного налёта.
- Убедитесь, что минус мотора идёт прямым проводом на клемму АКБ, а не на кузов или раму.
- Проверьте, что силовой размыкатель плюса стоит рядом с батареей и легко доступен рукой.
- Прощупайте изоляцию силовых кабелей на предмет потёртостей у кромок бампера и рамы.
- Пробным включением на холостом ходу убедитесь, что барабан крутится в оба направления без задержки.
Такой пятиминутный обход перед серьёзным выездом почти всегда позволяет получить рабочую лебёдку вместо неприятного сюрприза на месте, где ремонт уже недоступен.
Где купить и установить соленоид лебёдки в Тюмени
Подобрать моноконтактор под вашу лебёдку и собрать безопасную схему можно в мастерской Custom’s Tuning.
Адрес — ул. Тополиная, 47, Тюмень, 625048, телефон для записи — +7 922 480-80-85, а актуальный ассортимент соленоидов и моноконтакторов на 300 А, 500 А 12V и 500 А 24V смотрите в разделе каталога «Соленоиды, контакторы, блоки управления».
Перед визитом сфотографируйте штатное расположение блока управления и уточните модель лебёдки — это сразу поможет определить, хватит ли замены контактора или нужно менять всю силовую проводку. Похожую практику монтажа можно увидеть в разборах установки лебёдки с силовым бампером на Ниву и установки 4Revo на Jimny в штатный бампер. Там та же логика: размыкатель плюса и перенос контактора в сухое место.
Частые вопросы
Чем соленоид лебёдки отличается от контактора?
Соленоид — одна электромагнитная катушка, а моноконтактор — герметичный силовой блок, который объединяет несколько таких катушек и переключает полярность питания мотора. На старых лебёдках стоит блок из нескольких отдельных соленоидов, на современных — чаще один герметичный моноконтактор.
Почему соленоид лебёдки щёлкает, но мотор не крутит?
Щелчок означает, что катушка получила питание, но не гарантирует, что силовые контакты сомкнулись с нужным усилием. Чаще всего причина — просадка напряжения ниже 9,5–10 В из-за севшего аккумулятора или окисленной массы, а не сгоревший мотор.
Какой номинал контактора нужен для лебёдки 9500–12000 lbs?
Для этого диапазона тягового усилия нужен герметичный моноконтактор не менее 500 А — контактор на 300 А от лёгкой техники сварится изнутри при первой затяжной подтяжке.
Какое сечение силового провода выбрать для лебёдки 12 вольт?
Для трассы до 1,5 метра — медь сечением 35–50 мм², для удлинённой трассы под капот (2,5–4 метра) — 50 мм². Точное сечение и номинал предохранителя сверяйте с актуальной документацией производителя вашей модели.
Можно ли пускать массу лебёдки через кузов или раму?
Нет — переходное сопротивление болтовых соединений кузова крадёт до 1,5–2 В и почти треть мощности мотора под нагрузкой. Минус мотора нужно подключать отдельным проводом прямо на клемму АКБ.
Зачем ставить отдельный силовой размыкатель плюса?
Размыкатель на 500 А позволяет обесточить лебёдку одним движением при залипшем контакторе, коротком замыкании или аварии — без него лебёдка может продолжать тянуть, даже если пульт вышел из строя.
Где проверить и заменить соленоид лебёдки в Тюмени?
В мастерской Custom’s Tuning на ул. Тополиная, 47 — там же подберут моноконтактор под тяговое усилие вашей лебёдки и соберут безопасную схему с размыкателем и кабелями нужного сечения.
