Как выбрать лифт подвески Паджеро 2: торсионы и пружины

Какие ошибки в выборе подвески на Pajero 1 и 2 видны ещё до заказа торсионов и пружин

---

В очереди на выдаче заказов в Custom’s Tuning на Тополиной, 47 стоят двое владельцев Mitsubishi Pajero II: у одного короткий трёхдверный кузов, у другого длинный пятидверный. Оба просят одно и то же: «дайте тот проверенный набор на 40 мм, который все взяли на Паджеро». Мастер молча открывает на столе два паспорта транспортного средства, сверяет число дверей и год выпуска и только потом отвечает, что набор для двух разных кузовов будет разным.

В карточке товара и на витрине каталога подпись «Mitsubishi Pajero I, II» и цифра 40 мм выглядят как готовый комплект на любой кузов. У рамных Pajero I и II спереди стоят торсионы определённой длины (1308 мм у Ironman MITS019 и 1307 мм у Tough Dog 4WTB-0203 против 1283 мм у 4WTB-1726), а сзади работают пружины разной базы и нагрузки. Три ловушки встречаются чаще других: владелец ищет передние пружины там, где их нет, путает длину стержня и ставит на короткую корму пружины от пятидверки. Есть и четвёртая, тихая: в заголовке карточки МТS-635B написано 200–300 кг, а в паспорте внутри описания — 100–200 кг, и об этом расхождении ниже сказано прямо.

К нам в мастерскую Custom’s Tuning на Тополиной приехал владелец пятидверного Pajero II 1996 года с пустым багажником. На форуме ему посоветовали взять самые жёсткие пружины на 200–300 кг, а вперёд заказать любые пружины РИФ и торсионы покороче с разборки. В его списке лежали передние пружины MTS-510C от третьего поколения и торсионы 4WTB-1726 длиной 1283 мм. Что мы сделали: осмотрели машину снизу, измерили рулеткой штатный торсион и показали, что у Pajero II спереди стоят торсионы 1308 или 1307 мм, а передних пружин нет вообще. Для пустой кормы подобрали мягкие пятидверные пружины MTS-615B вместо жёстких MTS-635B. Спереди поставили усиленные амортизаторы SA216, оставили рабочий запас хода вниз и выставили углы колёс на стенде сход-развала.

Ниже — разбор, чтобы вы записали поколение и кузов своей машины, поняли, как выбрать лифт подвески паджеро 2 (и первого поколения тоже), и получили готовый список артикулов без лишних покупок. Общая логика подбора комплекта описана в статье как выбрать лифт подвески, а слесарную часть про накрутку стержней разбирает материал замена и регулировка торсионов. Здесь только Pajero I и II.

Как устроена подвеска Pajero 1–2: почему спереди торсионы, а не пружины

Спереди у Mitsubishi Pajero I (1982–1991) и Pajero II (1991–2000) независимая подвеска на продольных торсионах, передних витых пружин там нет.

Торсион — это стальной пруток, который закручивается, как отжимаемая тряпка, и возвращает рычаг на место. Вместо пружины на стойке у вас длинный стержень вдоль рамы: один конец зафиксирован на раме, другой сидит в рычаге подвески. Поэтому слова «пружины на перед Паджеро» на вашу машину не работают: поднять кузов можно только усилением или перестановкой торсионов. Сзади у большинства версий неразрезной мост на витых пружинах, и вот здесь пружины выбирают по базе кузова и по постоянному весу на корме.

Результат такого устройства простой: «лифт Паджеро» превращается не в один пакет в коробке, а в связку из трёх решений — передние торсионы, задние пружины и амортизаторы под новую высоту. Если собрать их порознь и без сверки, сход-развал на стенде покажет углы, которые уже не вытянуть никакой регулировкой.

Не путайте поколения: чем Pajero 1–2 отличается от Pajero 3–4 и от Prado

Граница проходит по 2000 году: Pajero III–IV получили передние пружины, а у Pajero I–II остались торсионы.

В выдаче и на витринах рядом лежат позиции для всех четырёх поколений. Передние пружины РИФ MTS-510C, например, рассчитаны на кузова NM–NW с 2000 года и на торсионный передок второго поколения не встанут. Пружинные наборы под Toyota Prado — отдельный мир с другой геометрией рычагов. Типичная ошибка выглядит так: хозяин видит слово «Pajero» в заголовке, кладёт позицию в корзину, а на монтаже выясняется, что крепить её не к чему.

Короткое правило проверки: откройте карточку, проверьте годы выпуска и сверьте индекс кузова. Для Pajero II это NH, NJ, NK, NL (1991–2000), для третьего поколения — NM и выше. Если годы стоят «с 2000», закрывайте страницу. Отдельную статью про Pajero III–IV мы готовим, здесь границу достаточно запомнить.

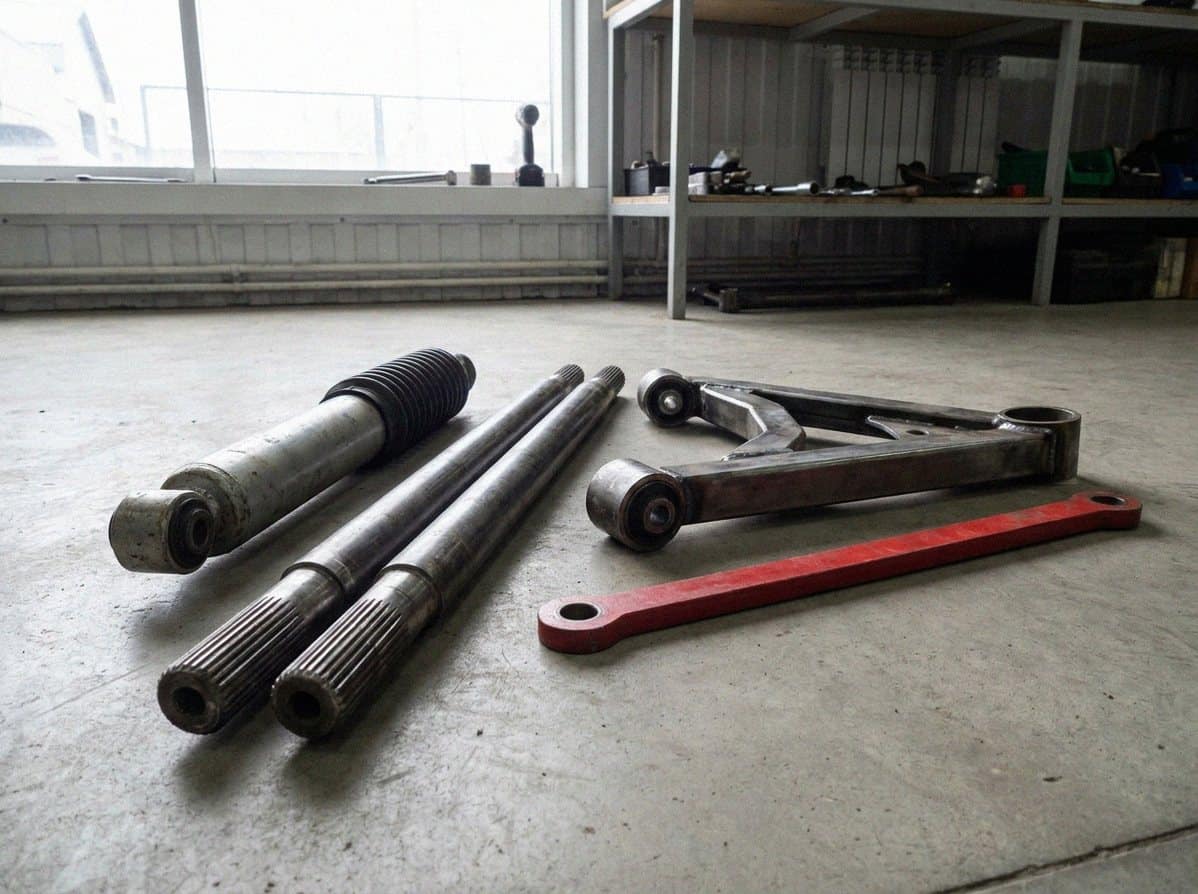

Три торсиона из каталога и почему 25 мм решают исход покупки

Сверьте длину рулеткой с карточкой: 1308 мм у MITS019, 1307 мм у 4WTB-0203, 1283 мм у 4WTB-1726.

Разница в 24–25 мм кажется мелочью, пока стержень не надо вставить в шлицы якорного рычага. Торсион Ironman MITS019 сделан для четырёхдверного Pajero NH–NL 1991–2000 с задними пружинами, лифт в заголовке карточки 40 мм. Торсион Tough Dog 4WTB-0203 — для Pajero NH, NJ, NK, NL тоже на заднюю пружину, длина 1307 мм, диаметр прутка 27,5 мм. А 4WTB-1726 в каталоге подписан под Pajero Triton, его длина 1283 мм, диаметр 26 мм. У Land Cruiser 100 (TOY050) длина вообще 1160 мм, и такие торсионы с форумных «разборок» тоже иногда всплывают в предложениях.

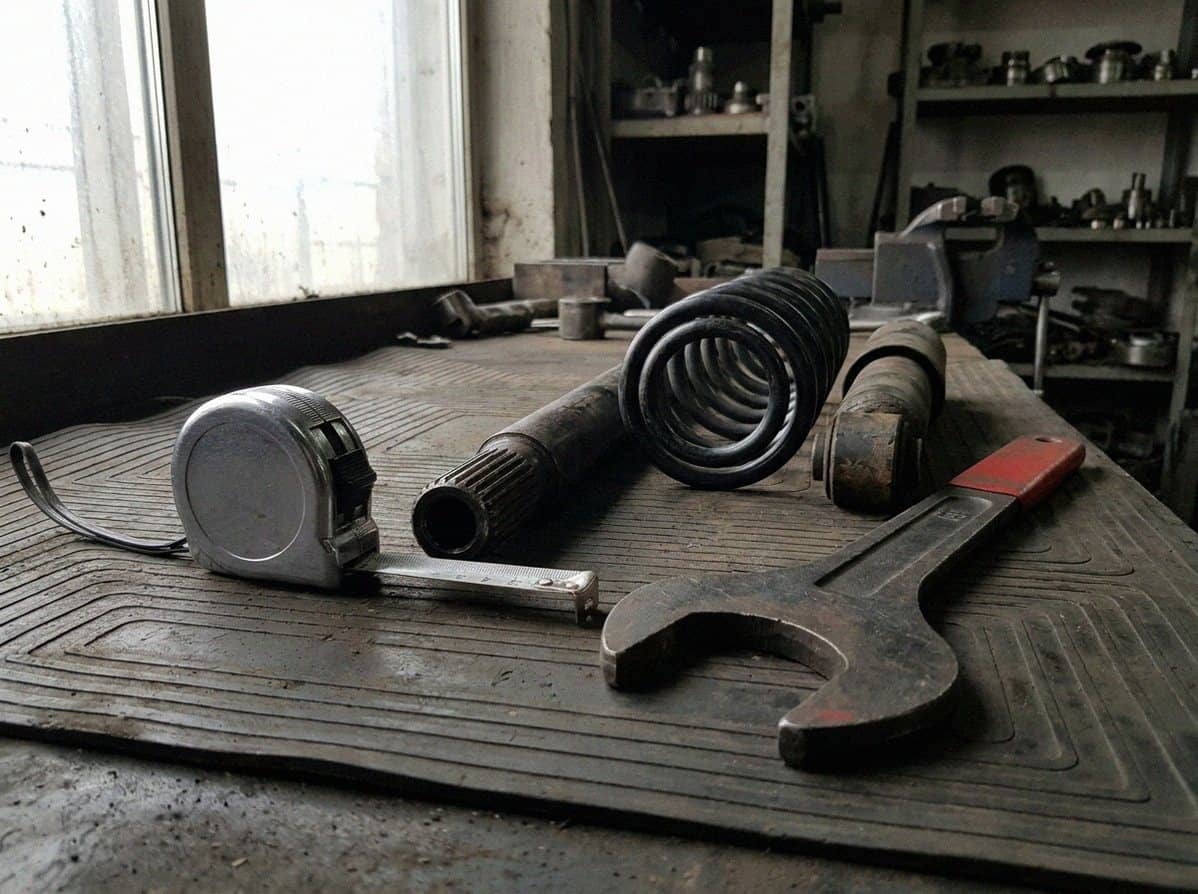

На практике мы делаем так: ставим машину ровно, снимаем колесо, достаём старый торсион или измеряем его по месту и записываем длину и левую или правую сторону. Эта запись нужна вам до оплаты, потому что стержни левый (L) и правый (R) не взаимозаменяемы. Результат такой сверки — вы заказываете ровно один торсион нужной длины, а не два «на пробу».

Таблица: какие торсионы и пружины выбрать по кузову Pajero

Сначала определите кузов и тип кормы, потом открывайте таблицу: одна строка — одна машина, смешивать их нельзя.

Ориентир по опубликованным данным карточек: цифры нагрузки и лифта сверьте с паспортом изделия и актуальной документации производителя на странице товара.

Машина	Что ставят	Параметры	Источник (ориентир)
Pajero II пятидверный (NH–NL), пружинная корма	Торсион Ironman MITS019	длина 1308 мм, лифт 40 мм в заголовке	карточка на sto-tvk
Pajero II пятидверный (NH, NJ, NK, NL)	Торсион Tough Dog 4WTB-0203	длина 1307 мм, диаметр 27,5 мм	карточка на sto-tvk
Pajero II пятидверный, лёгкая корма	Задние пружины РИФ MTS-615B	лифт 40 мм, по паспорту 0–100 кг	карточка на sto-tvk
Pajero II пятидверный, тяжёлая корма	Задние пружины РИФ MTS-635B	лифт 40 мм, 200–300 кг в заголовке, 100–200 кг в паспорте	карточка на sto-tvk
Pajero II трёхдверный, короткая база	Задние пружины РИФ MTS-625B	лифт 40 мм, по паспорту 0–100 кг	карточка на sto-tvk
Pajero III (с 2000 года)	Передние пружины РИФ MTS-510C	не для Pajero I–II	карточка на sto-tvk

Читать таблицу удобно сверху вниз: сначала передний торсион по длине, затем задняя пружина по числу дверей и по весу на корме. Последняя строка стоит здесь как предупреждение, а не как рекомендация.

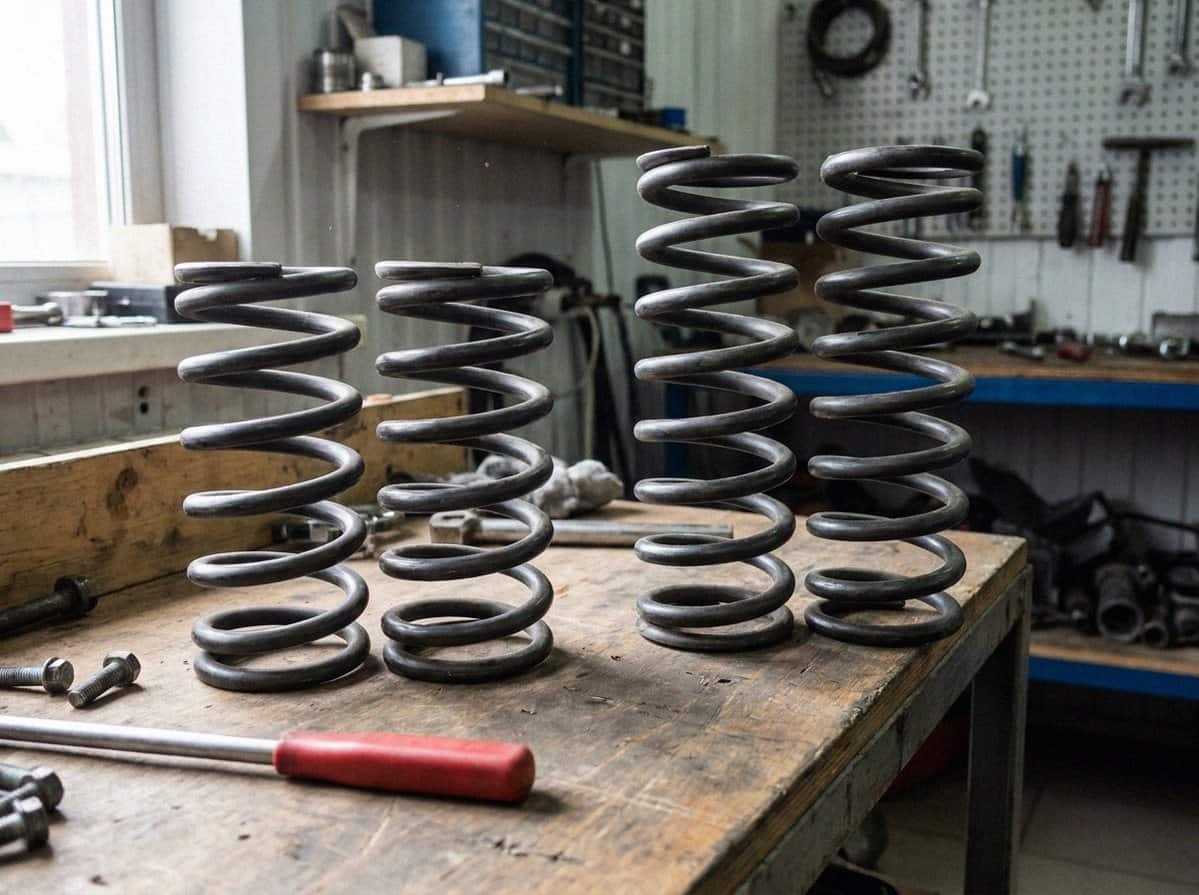

Как подобрать задние пружины по базе и нагрузке

Короткий трёхдверный кузов берёт MTS-625B, пятидверный без тяжёлого обвеса — MTS-615B, а MTS-635B нужны только при постоянной нагрузке сзади.

База у трёхдверного Pajero I обычно 2350 мм, у пятидверного 2695 мм; у Pajero II — 2420 и 2725 мм. Короткая корма короче по рычагу и тяжелее реагирует на жёсткую пружину: поставьте на неё пятидверные MTS-635B, и машина встанет колом, потеряет ход на отбой и начнёт подпрыгивать на каждой ямке. Поэтому подбор делают по двум вопросам: сколько дверей и что постоянно лежит в багажнике.

Если сзади нет ничего, кроме запаски и сумки с инструментом, берут мягкий вариант: MTS-615B на пятидверку или Terrain Tamer TTCS-0324 (дополнительная нагрузка до 150 кг). Если на корме висит силовой бампер с калиткой, ящик под экспедиционные вещи и канистры, смотрите в сторону MTS-635B или TTCS-0325 (до 200 кг). Не путайте «хочу выше» и «нагрузка»: высота на кузове набирается торсионами спереди и пружиной сзади, а жёсткость пружины отвечает только за вес. Вес переднего бампера, к слову, нагружает торсионы — про него есть отдельный разбор силовой бампер на Pajero II.

Ошибки в карточках: как читать заголовок и паспорт, когда цифры расходятся

Когда нагрузка в заголовке и в паспорте пружины отличается, ориентируйтесь на паспорт и сверьте его со своей кормой.

На живых карточках РИФ мы увидели две детали. Первая: у MTS-635B в заголовке стоит 200–300 кг, а в тексте «по паспорту производителя» — 100–200 кг. У MTS-615B заголовок обещает 0–200 кг, но внутри для Pajero I–II указано 0–100 кг. Вторая: во всех трёх карточках напечатана заводская строка «передние и задние пружины должны быть с одной буквой — B или C». Для Pajero I и II эта строка бессмысленна, потому что спереди у них торсионы, а не пружины с буквой.

Мы не считаем это поводом обходить РИФ: просто не берите цифру из заголовка на веру. Учтите разницу и принесите машину на взвешивание багажа «на глаз»: если вы возите постоянно 150 кг, паспортные 100–200 кг уже ваш диапазон, а 200–300 кг из заголовка будут слишком жёсткими в обычной поездке по городу.

Как учесть Pajero I: рессоры против пружин с 1988 года

Ранние Pajero I (L040, 1982–1991) выпускали с листовыми рессорами, пружинная корма пришла на версиях NF и NG с 1988 года.

Это значит, что задние пружины MTS-615B, MTS-635B и Terrain Tamer на рессорный мост просто не встают: у них другое крепление и другая логика работы. Если у вас ранний Pajero с рессорами, спереди работают те же торсионы, а сзади вам понадобятся рессорный пакет и задний амортизатор: для Pajero I в каталоге есть масляный РИФ SA217 с лифтом 0–50 мм по характеристикам.

Определить тип кормы проще, чем кажется: заглянув под задний бампер, вы увидите либо стопку листов вдоль рамы, либо витую пружину рядом с амортизатором. Запишите это в ту же заметку, где лежит длина торсиона.

Как подобрать амортизаторы и сохранить запас хода на отбой

Амортизаторы выбирают под высоту подъёма, а торсионы закручивают так, чтобы вниз у подвески оставалось не меньше 50–60 мм.

Если поднять перед и оставить штатные амортизаторы, шток вытянется до предела, подвеска «повиснет» на ограничителе и начнёт бить на каждой яме. Спереди на Pajero II мы ставим РИФ SA216 (в заголовке под лифт 45 мм, по паспорту штатный и лифт 0–40 мм), сзади на Pajero I — SA217. Запас хода вниз на отбой не менее 50–60 мм нужен, чтобы колесо могло упасть в яму, а не повиснуть в воздухе вместе с рычагом.

Накрутку шлицов «до упора» мы не рекомендуем ни в каком виде: она убирает этот запас и кладёт нагрузку на шарниры. После любого изменения высоты записывайтесь на стенд сход-развала: углы колёс на Pajero после работы с торсионами всегда уходят.

Чек-лист перед покупкой: как не ошибиться с артикулами

Пять записей перед оплатой избавляют от возврата: поколение, кузов, корма, длина торсиона, вес багажа.

1. Проверьте поколение и год выпуска: Pajero I (1982–1991) или Pajero II (1991–2000), по ПТС и табличке под капотом.
2. Уточняйте тип кузова: три двери с короткой базой или пять дверей с длинной.
3. Убедитесь, какой сзади упругий элемент: пружина или рессора (актуально для Pajero I).
4. Сверьте длину штатного торсиона рулеткой и сторону L или R.
5. Выберите ступень нагрузки по постоянному весу на корме и спереди: бампер, лебёдка, багажник, запаска.

С этой записью вы сможете за пять минут открыть карточки, сверить артикулы MITS019 или 4WTB-0203, выбрать пружину по кузову и не купить MTS-510C, 4WTB-1726 или пружины от Pajero Sport. Готовой коробки «лифт Pajero I–II» в разделе лифт-комплектов сейчас нет, поэтому набор собирают из позиций торсионов, пружин и амортизаторов.

Где купить и установить лифт Pajero 1–2 в Тюмени

Подбор и установку делаем в Custom’s Tuning: Тюмень, ул. Тополиная, 47, телефон +7 922 480-80-85, живые позиции торсионов смотрите в разделе торсионов каталога.

• Торсионы Ironman для Pajero 4 Doors NH–NL — артикул MITS019, длина 1308 мм, лифт 40 мм; на странице кнопка «Под заказ».
• Торсионы Tough Dog для Pajero NH, NJ, NK, NL — артикул 4WTB-0203, длина 1307 мм, диаметр 27,5 мм; «Под заказ».
• Пружины РИФ задние Pajero 5-дв. — артикул MTS-615B, по паспорту 0–100 кг для Pajero I–II; кнопка «В корзину».
• Пружины РИФ задние Pajero 2-дв. — артикул MTS-625B, короткая база, по паспорту 0–100 кг; «Под заказ».
• Пружины РИФ задние Pajero I, II, Sport II, III — артикул MTS-635B, для тяжёлой кормы; кнопка «В корзину».

Привезите машину или пришлите год, число дверей и список обвеса: подберём торсионы и пружины под ваши повседневные задачи, уточним амортизаторы SA216 или SA217 и запишем монтаж со сход-развалом. Самовывоз деталей и установка в одной точке избавляют от повторной разборки набора «как у всех».
