Что проверить в скрытой установке лебёдки в штатный бампер Jimny, пока пластик ещё цел
В боксе мастерской Suzuki Jimny стоит без штатной решётки бампера: мастер на коленях с фонариком осматривает раму спереди и щупает зазор между силовым усилителем кузова и внутренней стороной пластика. На соседнем столе лежат лебёдка 4Revo 6000s, стальная площадка РИФ и крюк с роликовой направляющей — предстоит понять, поместится ли весь комплект за пластиком без разрезания половины бампера.
Схема из инструкции к площадке рисует всю установку простым делом: снять бампер, поставить площадку, закрепить лебёдку. Ширину барабана на этой схеме не показывают, и усилители кузова на ней тоже не нарисованы.
У моделей с широким барабаном трос ложится в несколько слоёв, и корпус перестаёт помещаться за пластиком. Он задевает усилители кузова, и проём под бампером приходится резать заново, шире исходного плана.
По той же схеме плюсовой провод обычно идёт напрямую до аккумулятора — без разрыва цепи. При случайном замыкании на кузов ток продолжит идти, пока кто-то не скинет клемму руками.
К нам в мастерскую Custom’s Tuning на Тополиной привезли Suzuki Jimny нового поколения: хозяин часто выезжает по лесным просекам и глубоким лужам, и лебёдка нужна как страховка, если машина застрянет. Требование было чётким — не ставить тяжёлый силовой бампер, чтобы сохранить заводской вид Jimny и не перегружать переднюю ось.
Что мы сделали: сняли штатный бампер и решётку, установили стальную площадку РИФ на раму с красными проушинами по бокам, поставили лебёдку 4Revo 6000s на площадку и вырезали в пластике окно под роликовую направляющую, а плюсовой провод завели через отключатель плюса в моторном отсеке рядом с аккумулятором.
Ниже — разбор скрытой установки лебёдки в штатный бампер на этом Jimny: выбор тяги, крепление площадки, вырез под клюз и защита силовой цепи. Общий выбор лебёдки — в статье про лебёдку на внедорожник.
Почему на Jimny выбрали скрытую установку, а не силовой бампер
Скрытая установка сохраняет заводской бампер Jimny и почти не добавляет веса на переднюю ось.
Силовой бампер надёжен, но добавляет заметный вес железа впереди лёгкого Jimny (масса машины — около 1,1 тонны) и меняет передний угол въезда. Для города и нечастых лесных выездов такая замена внешности редко оправдана. Площадка РИФ решает задачу иначе: силовой узел прячется за штатным пластиком, снаружи остаются только клюз и крюк, а вся нагрузка при лебёжении идёт на раму через болтовое соединение — не на бампер.
Такой вариант подходит тем, кто выезжает по лесным просекам и глубоким лужам нерегулярно и хочет иметь страховку без переделки внешности машины.
Как выбрать лебёдку для Jimny: почему тяги 4Revo 6000s хватает с запасом
4Revo 6000s тянет 2722 кг — для Jimny массой около 1,1 тонны это запас почти вдвое.
В мастерской ориентируются на правило: тяговое усилие берут не меньше полутора масс автомобиля, а на грязи и уклоне — с двойным запасом. Для лёгкого Jimny 6000 lbs (2722 кг) с лихвой перекрывает даже сложные условия, при этом сама лебёдка весит всего 12,42 кг и без труда прячется за штатным пластиком на площадке РИФ.
Цифры ниже — ориентир по опубликованным данным продавца; перед покупкой сверьте с паспортом изделия и актуальной документацией производителя.
| Параметр | Значение | Источник (ориентир) |
|---|---|---|
| Тяговое усилие 4Revo 6000s | 2722 кг (6000 lbs) на первом слое троса | руководство производителя |
| Вес лебёдки | 12,42 кг | руководство производителя |
| Редуктор | 166:1 | руководство производителя |
| Мотор | 1,74 л.с. | руководство производителя |
| Площадка РИФ, толщина стали | 6 мм, крепление к раме | практика мастерской |
Тяговое усилие — это не то же самое, что подъём груза вверх: лебёдка тянет трос по земле или через блок, а не поднимает машину, поэтому цифру 2722 кг нельзя сравнивать с номиналом домкрата или талей.
Площадка РИФ: как она крепится к раме, а не к пластику

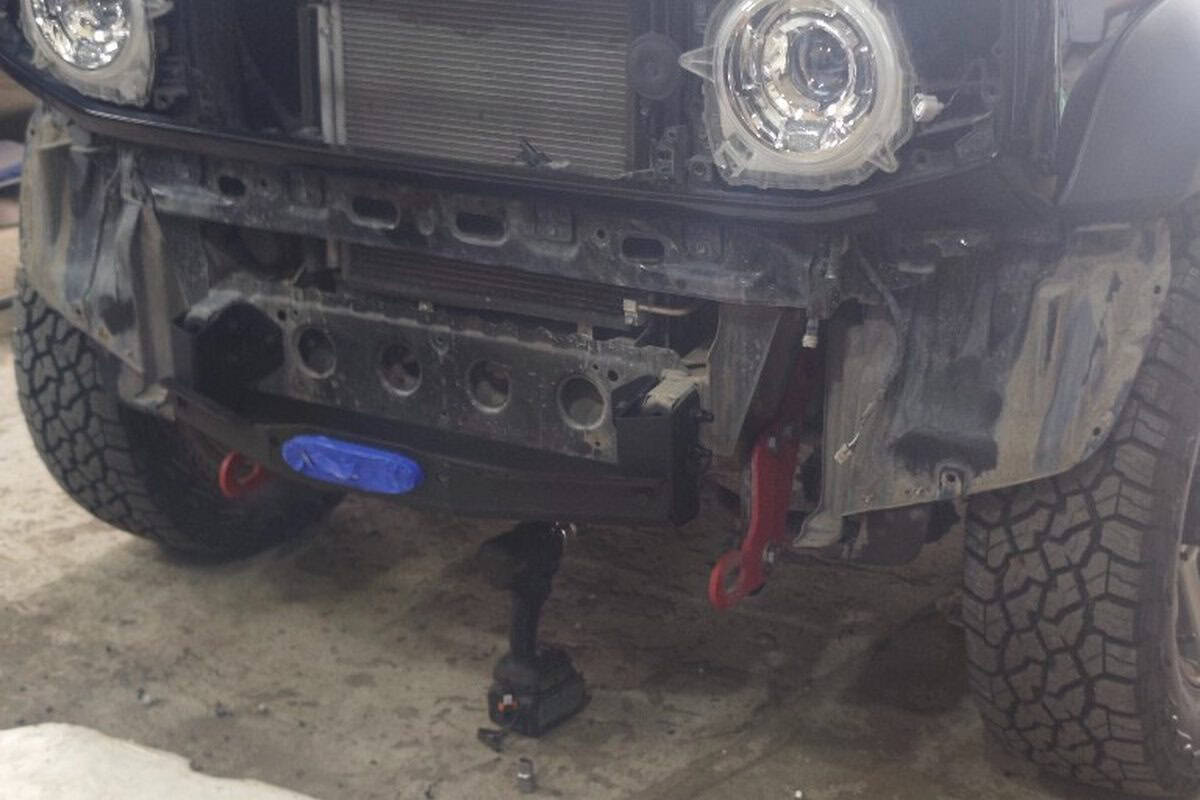

Площадка РИФ — стальной лист толщиной 6 мм, который болтами садится на раму Jimny, а не на бампер.
По бокам площадки — красные проушины для строп и такелажа, отдельные от крепления самой лебёдки. Пластиковый бампер после сборки играет чисто декоративную роль и роль корпуса: всю силовую нагрузку при вытяжке несёт связка «рама — болты — площадка — лебёдка». В разделе площадок под лебёдку в каталоге sto-tvk можно посмотреть модельные варианты под разные машины — под Jimny нужна площадка, рассчитанная именно на скрытую установку в штатный бампер, а не под силовой бампер.
Как проходит демонтаж штатного бампера и монтаж площадки

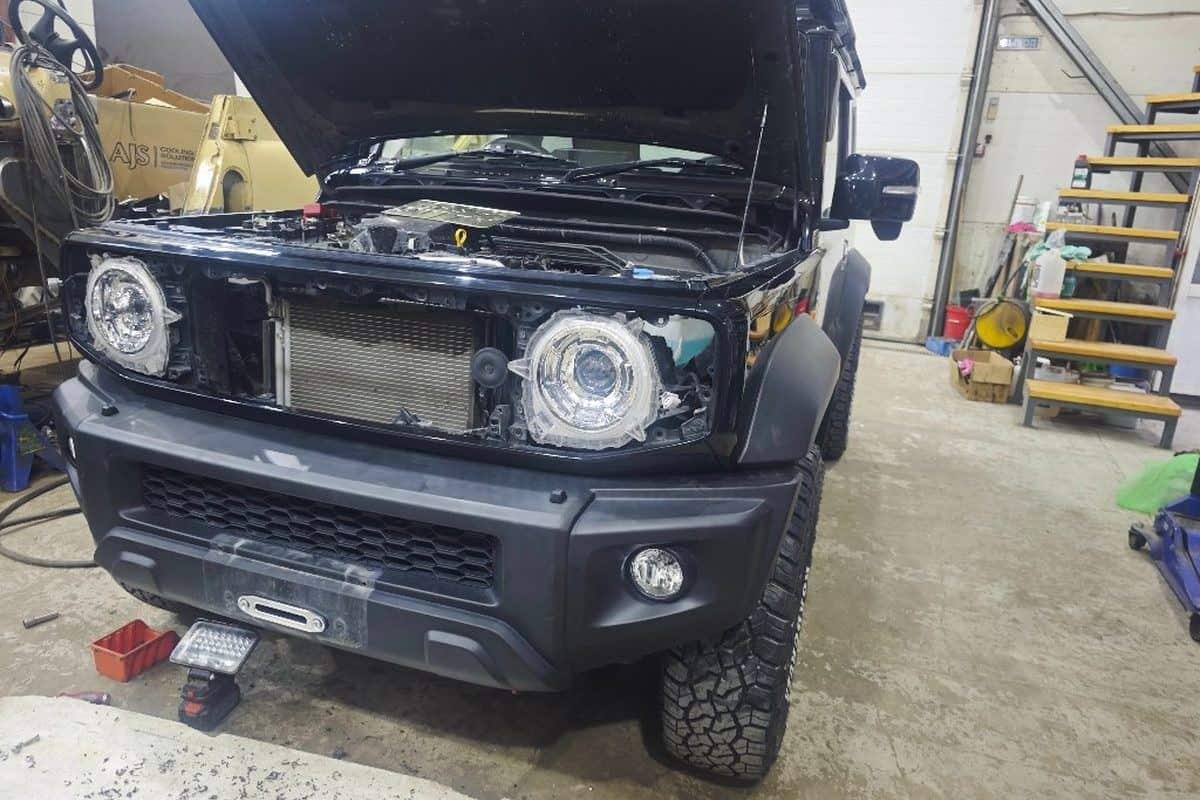

Сначала снимают решётку и штатный бампер целиком, чтобы открыть доступ к переду рамы.
Дальше площадку РИФ прикладывают по штатным точкам крепления рамы, размечают и затягивают крепёж по моменту из инструкции к площадке. Лебёдку ставят на площадку до примерки бампера — так проще понять, где именно корпус подходит ближе всего к пластику и сколько запаса остаётся под трос и роликовую направляющую.
Проушины по бокам площадки монтируют одновременно с основным крепежом: отдельная разборка ради двух болтов позже отнимает больше времени, чем аккуратная сборка сразу.
Как вырезать окно под клюз без порчи бампера
Проём под роликовую направляющую размечают по месту, приложив бампер на снятую площадку с лебёдкой.
Зону будущего среза сначала закрывают синим скотчем — так видна ровная линия и не остаётся царапин на лакированном пластике вокруг. Вырез делают чуть меньше расчётного, затем подгоняют напильником или фрезой, постепенно доводя проём под точный контур клюза. Кромку обязательно зачищают: острые края пластика со временем перетирают трос при вытяжке под углом.
Чего лучше не делать при вырезке:
- Резать сразу по расчётному контуру «на глаз» — без запаса проём легко получить шире нужного.
- Оставлять острую кромку пластика без зачистки у самого троса.
- Клеить скотч поверх уже нанесённой разметки маркером — линия смазывается и съезжает.
Силовая цепь: как подключить лебёдку и куда поставить отключатель плюса

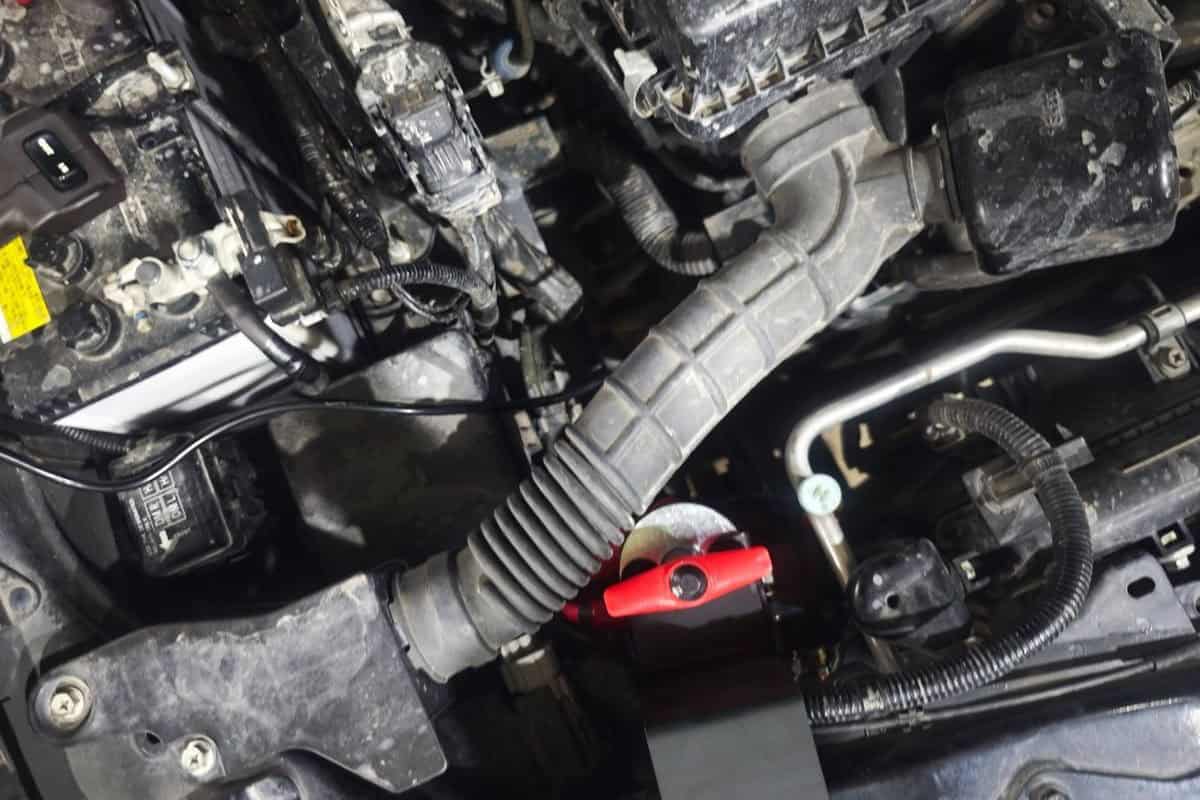

Толстый плюсовой кабель лебёдки идёт от аккумулятора через отключатель плюса — красную Т-ручку в моторном отсеке.
Отключатель ставят именно в разрыв плюсового провода, а не «массы»: так силовую цепь лебёдки можно обесточить одним движением, не трогая остальную электрику машины. Минусовый провод лебёдки заводят на массу кузова или блока двигателя отдельно, коротким и надёжно зачищенным соединением.
Порядок подключения силовой цепи (ориентир мастерской):
- Плюсовой кабель от лебёдки — до отключателя плюса.
- От отключателя — до плюсовой клеммы аккумулятора, кабель закреплён и защищён от трения о кузов.
- Минусовый кабель лебёдки — на массу кузова или двигателя, отдельно от отключателя.
- Все соединения — обжаты и защищены гофрой или термоусадкой от влаги и грязи моторного отсека.
- Проверка: при выключенном отключателе пульт и мотор лебёдки не реагируют на команды.
После монтажа отключатель проверяют не «на глаз»: включают лебёдку на короткий импульс, затем отключают плюс и убеждаются, что мотор больше не отзывается на пульт.
Сборка бампера и результат: что получилось на этом Jimny
После вырезки окна бампер собирают обратно на штатные крепления, продевая крюк и роликовую направляющую в подготовленный проём.
Снаружи после сборки виден только клюз с крюком на красной стропе — сам корпус лебёдки и площадка полностью скрыты за пластиком. Заводской силуэт Jimny не меняется, а хозяин получает лебёдку с тяговым усилием 2722 кг, надёжно закреплённую на раме через 6-миллиметровую сталь, и возможность одним движением обесточить силовую цепь через отключатель плюса. Если повторить те же шаги на своей машине с похожей конструкцией штатного бампера, вы получите тот же результат — заводской вид снаружи и запас тяги внутри — и сможете быстрее пройти сложный участок, зная, что лебёдка закреплена на раме, а не на пластике.
Силовой бампер против штатного бампера с площадкой РИФ: что выбрать
Если внешность и вес машины важны так же, как лебёдка, — штатный бампер с площадкой РИФ обычно выигрывает.
Таблица имеет обзорный характер: точный вес и цена зависят от модели бампера, площадки и комплектации конкретной машины.
| Критерий | Силовой бампер | Штатный бампер + площадка РИФ |
|---|---|---|
| Внешний вид | Заметно меняет переднюю часть | Заводской вид сохранён |
| Вес спереди | Ощутимо больше металла | Минимальная прибавка |
| Защита от ударов | Выше за счёт цельной силовой конструкции | Только штатная, площадка защищает лебёдку сзади |
| Монтаж | Замена бампера целиком | Площадка на раму + вырез в штатном пластике |
| Для кого | Частые тяжёлые выезды, риск ударов спереди | Город и нерегулярные лесные выезды со страховкой лебёдки |
Чек-лист перед выездом с лебёдкой в штатном бампере
Перед выездом на Jimny с лебёдкой в штатном бампере проверьте:
- крепёж площадки РИФ к раме затянут по моменту, люфта нет;
- трос уложен на барабане ровно, без перекрутов и заломов у клюза;
- отключатель плюса легко достаётся рукой и обесточивает лебёдку по факту, а не «наверное»;
- кромка проёма в бампере не задевает трос при вытяжке под углом;
- проушины площадки и стропа целы, без следов коррозии.
Типичные ошибки при скрытой установке лебёдки
Что чаще всего портит скрытую установку:
- Покупка лебёдки с широким барабаном без проверки, поместится ли корпус за штатным пластиком.
- Монтаж плюсового провода напрямую на аккумулятор без отключателя плюса.
- Крепление площадки не к раме, а к элементам самого бампера — при первой серьёзной вытяжке крепёж срывает.
- Вырез окна «по глазу», без примерки лебёдки и роликовой направляющей на месте.
- Путаница в терминах: тяговое усилие лебёдки и номинал домкрата — разные характеристики разных узлов, путать их не стоит.
Сверка ширины барабана и точки крепления площадки до покупки помогает избежать повторной вырезки бампера и лишних трат на переделку.
Где установить лебёдку в штатный бампер в Тюмени
Скрытую установку лебёдки в штатный бампер на площадке РИФ делают в мастерской Custom’s Tuning, ул. Тополиная, 47, Тюмень — там же можно подобрать саму лебёдку в разделе лебёдок для автомобилей и ATV каталога; запись на монтаж — по телефону +7 922 480-80-85.
Перед визитом полезно уточнить модель лебёдки и ширину барабана — от этого зависит, придётся ли резать проём шире стандартного шаблона площадки под ваш Jimny или другую машину со схожей конструкцией штатного бампера.
Частые вопросы
Нужно ли усиливать подвеску или кузов при скрытой установке лебёдки?
Нет, если площадка крепится к раме штатными точками. Вся силовая нагрузка при вытяжке идёт через раму, а не через подвеску или кузовные панели, поэтому дополнительное усиление не требуется.
Как быстро обесточить лебёдку в аварийной ситуации?
Одним движением — поворотом или вытягиванием Т-ручки отключателя плюса в моторном отсеке. Цепь разрывается сразу, мотор и пульт лебёдки перестают отвечать на команды.
Хватит ли тяги 2722 кг (6000 lbs) для Suzuki Jimny?
Да, с заметным запасом: масса Jimny около 1,1 тонны, а рекомендуемое тяговое усилие обычно берут не меньше полутора масс машины. 4Revo 6000s перекрывает это значение даже в сложных условиях с двойным запасом.
Можно ли поставить лебёдку в штатный бампер без вырезки пластика?
Практически нет: снаружи нужен выход для троса и крюка через роликовую направляющую, а без проёма в пластике их негде разместить. Вырезается только окно под клюз — остальной бампер остаётся целым.
Что делать, если лебёдка не помещается по ширине за площадкой?
Сверить фактическую ширину корпуса лебёдки с шаблоном конкретной площадки РИФ до покупки, а не после. Если корпус шире расчётного, площадку или модель лебёдки подбирают заново — переделывать проём в уже собранном бампере сложнее и дороже.
Чем отличается площадка РИФ от силового бампера по цене и весу?
Площадка РИФ — стальной лист под лебёдку и пару проушин, заметно легче и дешевле цельного силового бампера. Силовой бампер добавляет больше металла спереди и стоит дороже, но даёт защиту от ударов, которой у штатного пластика нет.
