Что проверить на торсионах Land Cruiser 100 и LX470 до первого поворота регулировочного болта

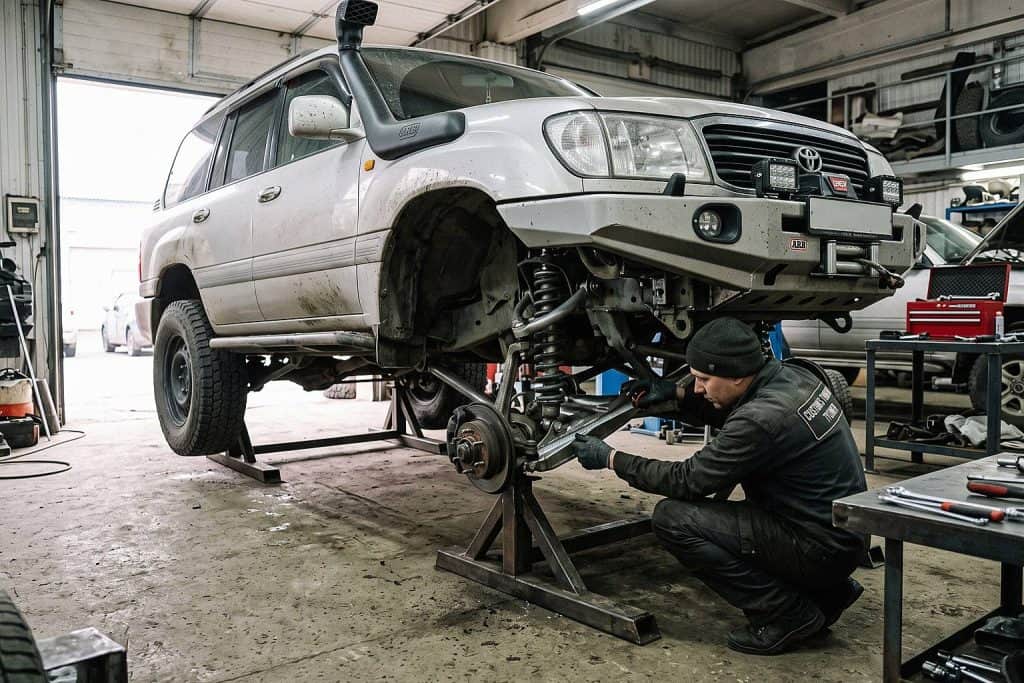

Toyota Land Cruiser 100 стоит в боксе мастерской на Тополиной с передними колёсами в воздухе: рама надёжно легла на силовые подставки, а мастер в защитных перчатках держит фонарик у левого лонжерона. Под лучом света видна поперечина рамы с якорным рычагом Anchor Arm и регулировочным болтом торсиона — тем самым узлом, который владелец Land Cruiser 100 или Lexus LX470 обычно пытается покрутить прямо на стоящей машине. Мастер медленно проводит рулеткой вдоль резьбы болта и записывает выступ до миллиметра, ещё не тронув гайку ключом. Лёгкий перекос кузова и просевший левый угол переда — сигнал, что независимая подвеска платформы J100 сдала после установки лебёдки, но причина ещё не подтверждена ни одним замером.
Инструкция к регулировочному узлу обычно укладывается в одну схему: разгрузите подвеску и покрутите болт до нужной высоты. Но по паспорту сам узел устроен сложнее, чем эта схема показывает: на платформе J100 итог решают ещё три вещи, которые в ней не нарисованы, — свободный ход рычага вниз, точное положение стержня на шлицах и разница между обычной подвеской и гидравликой AHC на Lexus LX470. Пропустить хотя бы один пункт — и внедорожник получит жёсткие удары в отбойник на каждой мелкой яме, увод в сторону при торможении или сорванную резьбу дорогого регулировочного болта 90101-18010.
К нам в мастерскую Custom’s Tuning на Тополиной привезли Toyota Land Cruiser 100 с бензиновым мотором 4.7: владелец жаловался на жёсткие пробои передней подвески при съезде с мелких кромок асфальта и увод машины вправо при торможении. До визита кто-то уже закрутил правый регулировочный болт почти до конца резьбы прямо на стоящем автомобиле, пытаясь скомпенсировать просадку переда после установки силовой площадки с лебёдкой. Что мы сделали: поставили раму на силовые подставки, вывесили передние колёса и измерили запас хода правого колеса вниз — вышло всего 18 мм вместо нужных 50–60. Дальше выполнили переиндексацию торсиона на шлицах на один шаг и вернули болт в рабочий диапазон резьбы. Затем отрегулировали сход-развал и проверили калибровку датчика курсовой устойчивости.
Ниже — разбор, чтобы разобраться, как выбрать, заменить и отрегулировать торсионы Land Cruiser 100 и Lexus LX470 без типичных ошибок именно этой платформы. Вы получите точные моменты затяжки и контрольные размеры из руководства Toyota FSM, а также порядок действий для машин с гидроподвеской AHC. Общий алгоритм регулировки для любых торсионных внедорожников уже разобран в статье о замене и регулировке торсионов, а устройство самого узла — в материале о том, что такое торсион подвески; здесь — только специфика одной платформы J100.
Зачем владельцу Land Cruiser 100 и LX470 отдельно разбираться в торсионах J100
Land Cruiser 100 и Lexus LX470 делят одну переднюю подвеску — ошибка регулировки почти всегда повторяется на обеих моделях.
Просадка переда после установки лебёдки в штатный бампер, стальной защиты картера или другого силового обвеса — обычная причина обращения в мастерскую. Первое желание владельца — взять длинный ключ на 30 мм и подкрутить регулировочный болт прямо на стоящей машине, чтобы вернуть кузову исходную высоту. На платформе J100 такой подход бьёт сразу по двум узлам: резьбе болта 90101-18010, рассчитанной на работу без веса автомобиля, и якорному рычагу Anchor Arm в поперечине рамы, который от силового кручения гнётся или заклинивает. Дальше в статье — как избежать обеих поломок и получить предсказуемый результат с первого раза, а не со второй попытки.
Как устроена независимая подвеска IFS на J100: Torque Arm, Anchor Arm и регулировочный болт

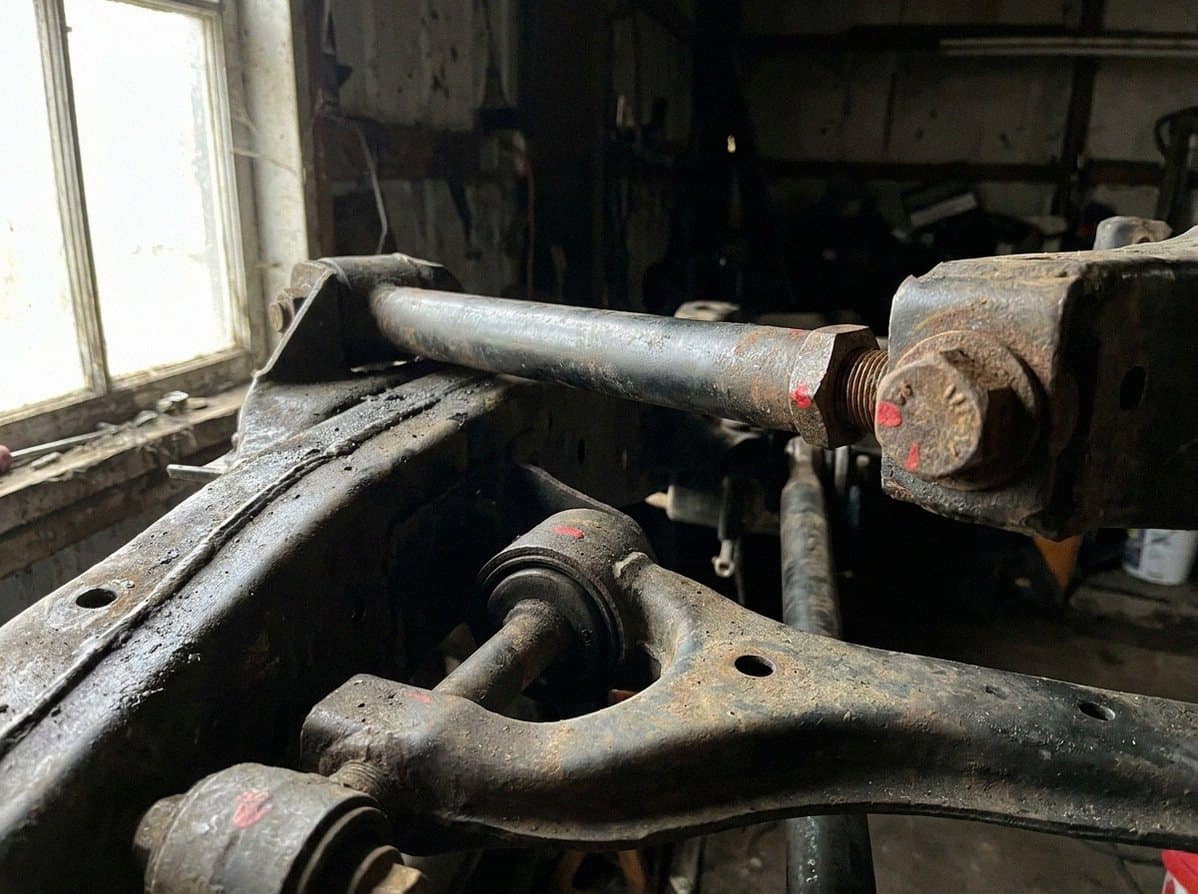

Продольный торсион J100 идёт от нижнего рычага переднего колеса назад, к поперечине рамы, где натяг задаёт регулировочный болт.
Передний конец стержня входит в кронштейн Torque Arm на нижнем рычаге подвески — это точка, которая передаёт усилие колесу. Задний конец соединяется с якорным рычагом Anchor Arm в поперечине рамы через регулировочный болт с оригинальным артикулом Toyota 90101-18010: именно его вращают, чтобы изменить угол нижнего рычага и высоту кузова. Схема одинаковая и для стандартной подвески, и для версии с гидроподвеской AHC — разница только в самом торсионе и в задаче, которую он решает, и об этом отдельный раздел ниже.
Ориентир для разговора с мастером: Torque Arm — спереди, на нижнем рычаге; Anchor Arm и регулировочный болт — сзади, в поперечине рамы. Этих двух названий хватает, чтобы точно объяснить мастеру или продавцу по переписке, какой узел на машине нужно осмотреть или подобрать под него деталь.
Не путайте Land Cruiser 100 с мостовым 105 и стандартную подвеску с гидравликой AHC на LX470
Land Cruiser 100 держит перед на независимой подвеске с торсионами, а Land Cruiser 105 — на мосту с пружинами.
Спутать платформы легко: обе называются Land Cruiser и похожи по кузову, а на неразрезном мосту 105-й модели торсионов нет вовсе — перед там поднимают заменой пружин и амортизаторов, а не поворотом болта. На версиях с гидроподвеской AHC — Lexus LX470 и часть комплектаций LC100 VX — торсионы стоят тоньше и решают другую задачу: удерживают базовый уровень бортов и задают нейтральное давление в гидравлическом контуре, а не создают механический подъём сами по себе. Крутить такой торсион по инструкции для обычной подвески — значит сбить калибровку гидроаккумуляторов и давление в системе.
Типичная ошибка: владелец Lexus LX470 накручивает торсион «как на обычном Land Cruiser», не трогая гидравлику AHC, — и получает перекос по бортам, который система выравнивания потом уже не может компенсировать.
Как измерить вылет болта A и B и нанести метки перед разгрузкой узла
До ослабления узла заводской регламент Toyota FSM требует замерить вылет болта и нанести метки на шлицы стержня и обоих рычагов.

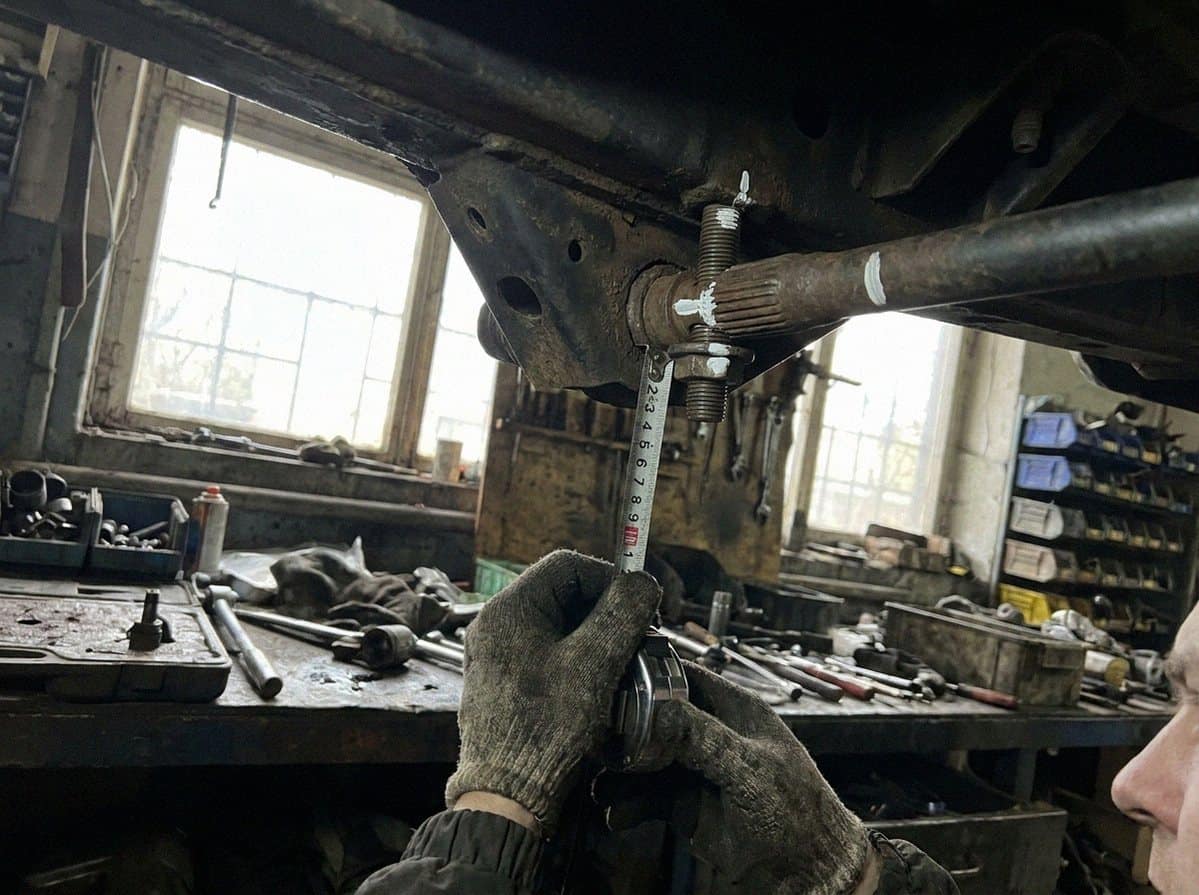

Сначала измерьте расстояние A — от кронштейна рамы до торца регулировочного болта — пока узел ещё под нагрузкой. После разгрузки на опорах замерьте расстояние B — длину резьбы, которая осталась свободной. Затем на шлицах торсиона, переднем кронштейне Torque Arm и заднем якорном рычаге Anchor Arm нанесите парные метки краской: одна риска на стержне и одна на каждом рычаге, строго друг напротив друга. Без этих цифр и меток обратная сборка превращается в новую регулировку с нуля, даже если торсион остаётся тем же самым.
- Замерьте вылет A от кронштейна рамы до торца болта под нагрузкой.
- Разгрузите узел на силовых опорах за раму.
- Замерьте оставшуюся длину резьбы B после разгрузки.
- Нанесите парные метки на шлицы торсиона и оба рычага.
Учтите моменты затяжки по РЭ Toyota: 225 Н·м на Torque Arm и 131 Н·м на колёсах
Болты крепления переднего кронштейна Torque Arm к нижнему рычагу затягивают моментом 225 Н·м, колёсные гайки — 131 Н·м.
Оба значения — заводской норматив из руководства Toyota Land Cruiser 100 FSM, и оба требуют динамометрического ключа, а не затяжки «на глаз по ощущению». Недотянутый крепёж Torque Arm со временем разбалтывается под ударной нагрузкой рычага, а перетянутый рискует срезать резьбу или потянуть кронштейн. Ниже — сводная таблица моментов и контрольных параметров узла, которую удобно взять с собой в мастерскую или показать мастеру перед записью.
Цифры ниже — ориентир по опубликованным руководствам для платформы J100; перед работой сверьте значения с актуальной документации производителя вашего года выпуска и комплектации.
| Параметр | Значение | Источник (ориентир) |
|---|---|---|
| Момент затяжки болтов Torque Arm к нижнему рычагу | 225 Н·м (166 фунт-фут) | РЭ Toyota Land Cruiser 100 FSM |
| Момент затяжки колёсных гаек LC100 / LX470 | 131 Н·м | РЭ Toyota Land Cruiser 100 FSM |
| Регулировочный болт торсиона | артикул Toyota 90101-18010 | каталог оригинальных запчастей Toyota; практика мастерской |
| Запас хода передней подвески вниз (droop) | не менее 50–60 мм | регламент Slee / Old Man Emu для TLC 100 |

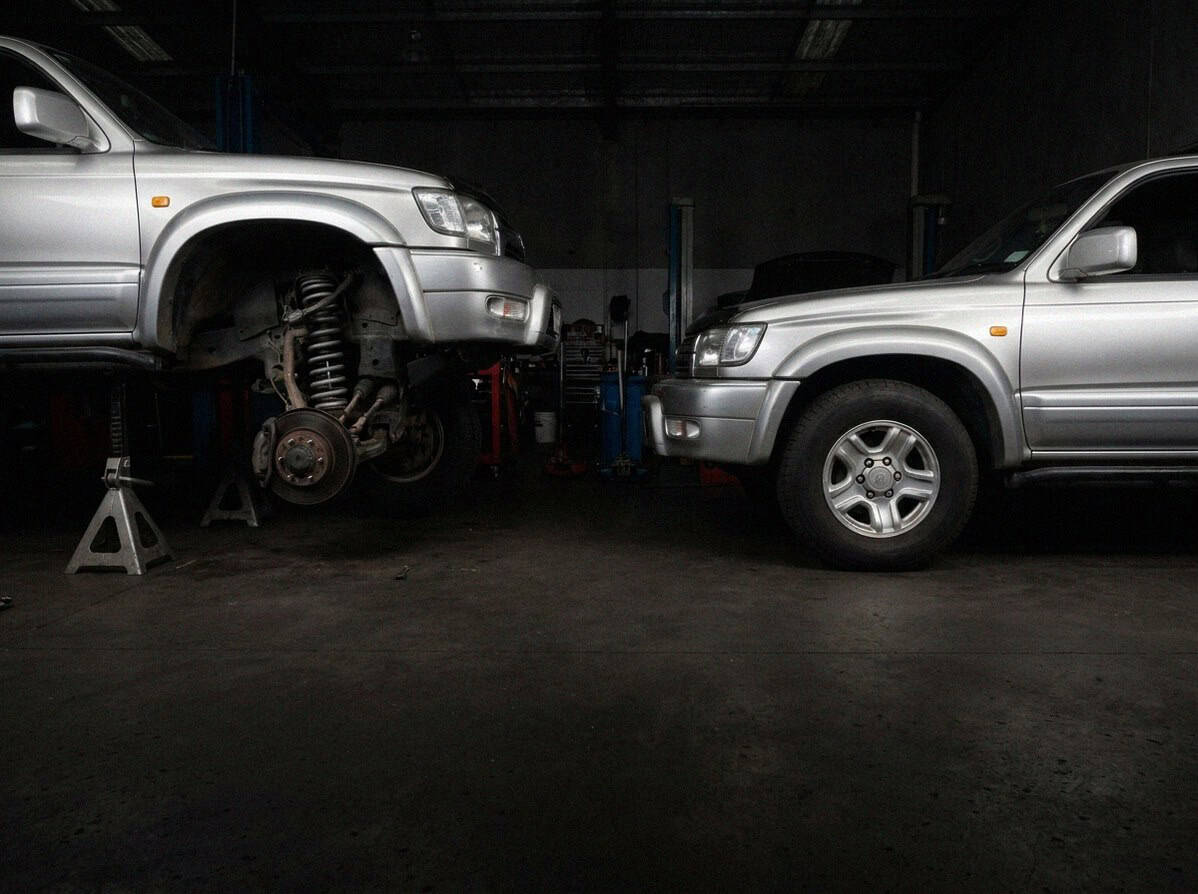

Почему регулировочный болт крутят только на весу и как удержать запас хода вниз 50–60 мм
Регулировку проводят только на вывешенной передней оси: под весом двигателя V8 или турбодизеля резьба болта и якорный рычаг легко срываются.
Есть распространённое заблуждение: закрученный болт делает торсион жёстче. На деле коэффициент упругости стального стержня на кручение не меняется — вращение болта лишь сдвигает исходный угол нижнего рычага и рабочую зону подвески вверх. Если перетянуть узел выше нормы, внедорожник не станет грузоподъёмнее, но потеряет запас хода вниз: колесо в углублении раньше упрётся в верхний ограничитель, амортизатор вытянется до предела, а сцепление с дорогой пропадёт в момент удара. Для платформы J100 регламент Slee и Old Man Emu держит этот запас не ниже 50–60 мм — цифра касается именно Land Cruiser 100 и LX470, переносить её на другие внедорожники не стоит.
Риск при затяжке на стоящей машине: под весом мотора 2UZ-FE или 1HD-FTE регулировочный болт 90101-18010 срывает резьбу, а якорный рычаг Anchor Arm гнётся или заклинивает — обе поломки чинятся дороже, чем стоила бы правильная регулировка на опорах.
Как выполнить переиндексацию на шлицах (re-clock), если болт кончил резьбу
Если регулировочный болт дошёл до конца резьбы или выступает ниже плоскости рамы, дальше вращать его бесполезно и опасно.
В этом случае торсион снимают и переставляют на один-два зуба шлицевого соединения — заводской порядок называет эту операцию переиндексацией, re-clock. После переиндексации болт снова оказывается в средней рабочей зоне резьбы, а не на пределе или ниже рамы. Пропуск этого шага — частая причина, по которой самостоятельная регулировка заканчивается сорванной резьбой: владелец продолжает крутить кончившийся болт вместо того, чтобы сдвинуть стержень на шлицах и получить свежий запас резьбы.
Не путайте левый и правый торсион при установке новой пары
Левый (LH) и правый (RH) торсионы Land Cruiser 100 нельзя менять местами — каждый рассчитан на закручивание в свою сторону.
Заводской преднатяг задаёт направление работы стержня ещё на производстве, и переставленная на другой борт деталь начинает сопротивляться нагрузке против этого направления. Внешне левый и правый торсионы почти неотличимы, поэтому перед установкой сверяйте маркировку на торце стержня и упаковке с руководством по эксплуатации, а не полагайтесь на «визуально одинаковые». Ошибка со сторонами не вылезает наружу сразу: подвеска держит высоту, кузов стоит ровно, но металл в перегруженном направлении устаёт быстрее и однажды ломается без предупреждения, чаще всего в дороге.
Чек-лист после сборки: осадка, сход-развал и калибровка VSC Zero Point
После регулировки или замены торсионов обязательны осадка подвески, проверка углов установки колёс и калибровка нулевой точки VSC.
Опустите автомобиль на колёса и слегка покачайте его или проедьте несколько метров, чтобы подвеска заняла рабочее положение, а не «зависла» на трении в шарнирах. Заметное изменение высоты кузова почти всегда сдвигает углы установки колёс — без коррекции шины начнут стираться неравномерно уже через несколько тысяч километров пробега. На автомобилях с системой курсовой устойчивости добавляется ещё один шаг: калибровка нулевой точки датчика, VSC Zero Point Calibration, иначе электроника будет реагировать на несуществующий крен и вмешиваться там, где не нужно.
- Осадите подвеску: покачайте машину или проедьте несколько метров.
- Сверьте запас хода вниз с ориентиром 50–60 мм для платформы J100.
- Проверьте маркировку L и R, если торсион снимался или менялась пара.
- Запишитесь на регулировку углов установки колёс.
- На версиях с VSC — выполните калибровку нулевой точки датчика.
Где заменить и отрегулировать торсионы Land Cruiser 100 в Тюмени
Подобрать пару торсионов под комплектацию Land Cruiser 100 или Lexus LX470 можно в мастерской Custom’s Tuning.
Мастерская находится по адресу ул. Тополиная, 47, Тюмень; записаться на осмотр, замену или регулировку торсионов можно по телефону +7 922 480-80-85, а актуальный ассортимент усиленных пар Tough Dog и Old Man Emu — в разделе торсионов подвески каталога. Возьмите с собой год выпуска, тип комплектации (с гидроподвеской AHC или без неё) и, если торсион уже снимался, фото маркировки старой детали — так вы получите точный подбор пары без лишней переписки. Если торсионы уже стоят и нужна только регулировка на опорах с проверкой углов установки колёс, отдельно покупать деталь не придётся.
