Замена и регулировка торсионов подвески 4×4: общий порядок

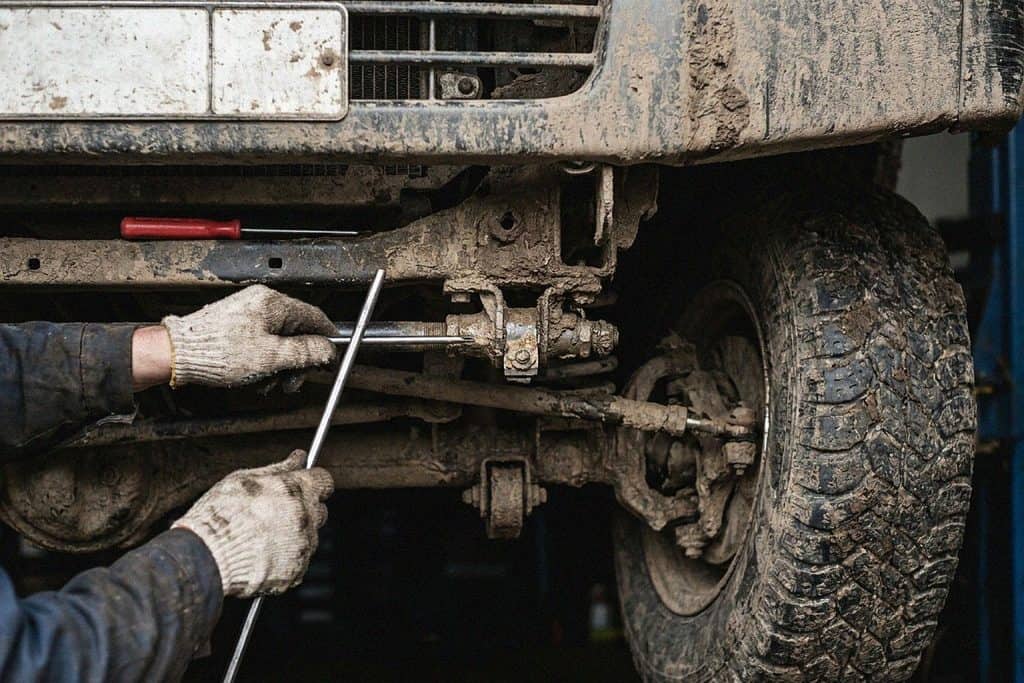

Что измерить на передней подвеске до первого прикосновения к регулировочному болту

---

Mitsubishi Pajero II стоит на ровной парковке у мастерской, капот ещё холодный: регулировку никто не начинал. Владелец кладёт рулетку от диска до порога сначала с одной стороны, потом с другой — и с удивлением видит разницу в несколько сантиметров. Крутить регулировочный болт он готов прямо сейчас, но ни одной цифры пока не записал и не решил, от какой точки мерить в следующий раз. Через полчаса эта цифра понадобится снова, а вспомнить её по памяти уже не получится.

Краткая инструкция к регулировочному узлу часто сводит всю работу к одной фразе: разгрузите подвеску и покрутите болт до нужной высоты. На схеме из паспорта стрелка идёт прямо от гайки к рычагу, будто высота и есть единственный результат работы. На деле к этой правке добавляются метки на стержне, положение на шлицах и запас хода колеса вниз — без них ровный кузов быстро превращается в новую проблему. Про будущую проверку углов установки колёс такая схема может вообще не упоминать.

К нам в мастерскую Custom’s Tuning на Тополиной привезли Mitsubishi Pajero II после самостоятельной регулировки на выходных: на ровной площадке одна передняя сторона стоит заметно выше другой, а владелец помнит только число оборотов ключа. Исходные размеры он не записал, а под какую сторону крутил болт — уже не назовёт точно. Что мы сделали: заново измерили обе стороны от одинаковых точек, разгрузили переднюю подвеску на опорах за раму и проверили положение регулировочных рычагов и оставшийся ход колёс вниз.

Ниже — разбор, чтобы до записи в мастерскую разобраться, как регулировка торсионов подвески устроена от первого замера до финальной проверки геометрии. Вы получите порядок действий без привязки к одной модели: что мерить, куда ставить опоры, как читать метки и когда обращаться за проверкой углов установки колёс. Тип подвески и принцип работы торсиона уже разобраны в статье про устройство и выбор торсиона — здесь только порядок регулировки и замены, без сравнения марок.

Как отличить регулировку торсиона от замены детали

Регулировка меняет высоту и положение рычагов, а замена — сам упругий стержень.

Спутать эти два действия легко: обе процедуры трогают один и тот же регулировочный болт, а результат на глаз выглядит одинаково — кузов поднимается. Разница проявляется дальше: подкрученный болт не делает старый торсион крепче и не увеличивает его способность держать постоянную нагрузку, а вот новая пара действительно меняет упругость подвески. Устройство самого торсиона мы уже разбирали отдельно; здесь — только процедура: что делать руками, когда стержень остаётся тот же, и когда без новой пары не обойтись.

Что измерить до работы: одна площадка и одни точки замера

Прежде чем трогать болт, запишите высоту обеих сторон от одинаковых точек на ровной площадке.

Поставьте автомобиль на асфальт или бетон без уклона — гараж с полом «на глаз» даёт разные цифры слева и справа ещё до начала работы. Точку замера выберите одну и постоянную: например, нижний край крыла до земли или центр диска до порога, с одинаковым расстоянием от оси на обеих сторонах. Замерим — а не угадаем: два числа сейчас избавляют от гадания через час, когда кузов уже осел в новом положении.

1. Поставьте машину на ровную площадку без уклона.
2. Выберите одну и ту же точку слева и справа.
3. Запишите обе цифры до первого движения болта.
4. Сфотографируйте точку замера — пригодится при повторном замере.

Как разгрузить переднюю подвеску: опоры под раму, не под рычаг

Регулировку делают на вывешенной подвеске, а не под весом машины на колёсах.

Домкратом поднимите автомобиль за раму и сразу подставьте опоры туда же — под раму, ближе к штатным точкам подхвата из руководства по эксплуатации. Опора под нижний рычаг здесь не подходит: она снимает вес с кузова, но сам торсион остаётся скручен так же, как на колёсах, и регулировка получается случайной. Используйте точки кузова из руководства, а не рычаг — так торсион окажется по-настоящему разгружен, а не просто визуально приподнят.

Проверьте метки и контрольные размеры до снятия торсиона

Проверьте, нанесены ли на стержень и оба рычага совместимые метки, прежде чем снимать торсион.

Заводской порядок для многих внедорожников с торсионной передней подвеской требует пометить стержень, передний рычаг и задний якорный рычаг — так деталь встанет назад в то же положение на шлицах. Отдельно запишите контрольные размеры регулировочного узла: расстояние от гайки до упора или число видимых витков резьбы, в зависимости от конструкции конкретной модели. Без этих цифр обратная сборка превращается в новую регулировку с нуля, даже если торсион остаётся тот же самый.

Почему сторону L и R нельзя менять местами

Маркировка L и R задаёт направление скручивания стержня, а не просто место на машине.

Торсион работает на закручивание в одну конкретную сторону: переставленный на другой борт или развёрнутый стержень может работать в нерасчётном направлении. Даже одинаковые на вид детали от одного производителя иногда выпускаются раздельными парами — левой и правой, и переставлять их местами руководство обычно прямо запрещает. Не перепутайте стороны при заказе новой пары: маркировка L и R в паспорте детали и в руководстве по эксплуатации вашей модели должна совпадать.

Регулировка болтом или перестановка на шлицах: где остановиться

Продолжать вращать болт можно, пока хватает резьбы и рычаг не касается рамы.

Если регулировочный болт дошёл до конца рабочей резьбы или начал выступать ниже рамы, дальше крутить его бесполезно. Положение торсиона меняют на шлицах — продольных зубцах, которыми стержень соединён с рычагом, — переставляя его на один или несколько зубцов, а не силой затяжки. Это отдельная операция, а не «ещё немного подкрутить», и порядок для неё смотрите в руководстве конкретной модели: универсального числа зубцов для всех автомобилей нет. Учтите: чем ближе болт к упору, тем выше риск сорвать резьбу или погнуть якорный рычаг, а ремонт этого узла обычно дороже, чем вовремя остановленная регулировка.

Как отрегулировать высоту на вывешенной подвеске и не ошибиться при осадке

Крутите болт на вывешенной подвеске, а итоговую высоту проверяйте только после осадки на колёсах.

После нужного числа оборотов опустите автомобиль на ровную площадку и слегка покачайте его за бампер или проедьте пару метров — подвеска должна занять рабочее положение, а не «зависнуть» на трении в шарнирах. Одинаковое число оборотов слева и справа не гарантирует одинаковую высоту: у деталей и втулок разный износ, поэтому итоговый результат сверяют вторым замером от тех же точек, что и в начале работы. Повторный замер помогает поймать ошибку значений до того, как машина покинет мастерскую, а не через неделю на другой площадке.

Как измерить запас хода колеса вниз без общей нормы для всех машин

Запас хода вниз считают разницей между высотой на колёсах и высотой при полностью разгруженной подвеске.

Сначала измерьте расстояние от одной и той же точки до земли на стоящей машине, затем полностью вывесьте переднее колесо и повторите замер в этой же точке — разница между двумя числами и есть запас хода вниз. Ровный кузов на парковке ещё не доказывает правильную регулировку: болтом легко поднять сторону и одновременно почти убрать этот запас, а на неровности такое колесо повиснет раньше остальных. Для Toyota Land Cruiser 100 и Lexus LX470 в инструкции Slee по подвеске встречается ориентир 50–60 мм, но переносить эту цифру на Pajero, Hilux или любой другой внедорожник не стоит — сверьте значение с руководством своей модели.

Цифра ниже — ориентир по опубликованным руководствам для одной конкретной платформы; для любой другой модели решение принимайте по актуальной документации производителя вашего автомобиля.

Автомобиль	Что сравнивают	Ориентир запаса хода вниз	Источник (ориентир)
Toyota Land Cruiser 100 / Lexus LX470	Высота «на колёсах» и «в воздухе» от одной точки	около 50–60 мм — только для этой платформы	инструкция Slee / Old Man Emu; практика мастерской Custom’s Tuning
Mitsubishi Pajero II, Hilux и другие внедорожники с торсионной передней подвеской	Тот же метод замера двумя положениями	индивидуально, единой нормы нет	руководство по эксплуатации автомобиля

Ошибки после сборки: одинаковые обороты, конец резьбы и забытая геометрия

Самые частые ошибки после регулировки — доверие обороту болта, а не итоговому замеру.

В мастерской видим все четыре ошибки ниже в разных сочетаниях, и почти всегда причина одна — спешка на последнем шаге, когда кузов уже выглядит ровным. Избегайте этой спешки: лишние пять минут на повторный замер снижают риск переделывать работу через несколько дней.

Чек-лист после регулировки: высота, ход вниз и углы установки колёс

Работу считайте завершённой только после трёх проверок: высоты, запаса хода и геометрии колёс.

Такой порядок снижает риск вернуться к тому же торсиону через месяц из-за одного пропущенного замера.

Где заменить и отрегулировать торсионы в Тюмени

Подобрать пару под конкретный автомобиль и провести регулировку можно в мастерской Custom’s Tuning в Тюмени.

Возьмите с собой модель, год выпуска и комплектацию автомобиля, а также фото маркировки старой детали, если торсион уже снимался, — так подбор пары в разделе торсионов подвески займёт заметно меньше времени. Мастерская находится по адресу ул. Тополиная, 47, Тюмень; записаться на осмотр или регулировку можно по телефону +7 922 480-80-85. Уточняйте наличие конкретной пары под вашу комплектацию на дату обращения: если торсион уже стоит и вопрос только в регулировке, саму деталь покупать не нужно, но замер геометрии до и после мастер всё равно сделает.
