Что проверить у пары торсионов, пока шлицы ещё не вошли в крепления
На стойке выдачи запчастей в этом месяце очередь один в один: разные владельцы берут комплект торсионов Tough Dog под свои машины и получают внешне одинаковую пару — один лист инструкции, два похожих на вид стержня. Хозяин Isuzu Rodeo раскладывает свой комплект на столе и не видит разницы между левым и правым: длина одна, цвет покрытия один, а буква на торце едва читается после дороги в багажнике. Первая мысль напрашивается сама: раз комплект один, ставить можно как удобнее. Инструкция производителя эту логику опровергает: пара размечена под конкретный борт.
Схема в инструкции выглядит однозначно: слева буква L, справа буква R, а стрелка указывает на передок машины. В руках тот же стержень выглядит проще, чем на схеме: концы одинаковые, шлицы совпадают, а буква на торце стёрлась в дороге. Здесь и прячутся три ловушки. Первая — принять артикул комплекта за индивидуальный номер отдельного стержня. Вторая — определить левую сторону по месту водителя, а не по ходу движения автомобиля. Третья — начать вводить шлицы в крепление, не проверив, куда должен смотреть пронумерованный конец, если оба края одинаковые.
В практике нашей мастерской Custom’s Tuning на Тополиной такая путаница видна ещё на приёмке: рядом лежат два похожих торсиона Tough Dog, а владелец уже готов поставить любой стержень слева. Мы не начинаем сборку по внешнему сходству. Что мы сделали: очистили торцы стержней от смазки и дорожной пыли, нашли индивидуальную маркировку и сопоставили её с инструкцией производителя, подписали каждой стороне бумажный ярлык до того, как шлицы вошли в крепления. Если буква стёрта, а индивидуальный номер не подтверждается, комплект остаётся на столе до уточнения — повторный демонтаж после ошибочной установки стоит дороже этой паузы.
Ниже — разбор, который помогает разобраться, чем отличаются левый и правый торсион и почему их нельзя перепутать: вы получите порядок проверки маркировки, отличите метку стороны от артикула комплекта, и результат — оба стержня подписаны по стороне ещё до монтажа. Общее устройство торсиона подвески уже разобрано в статье что такое торсион подвески, а порядок замены и регулировки — в материале о замене и регулировке торсионов; здесь — только дисциплина L/R и проверка стороны перед установкой.

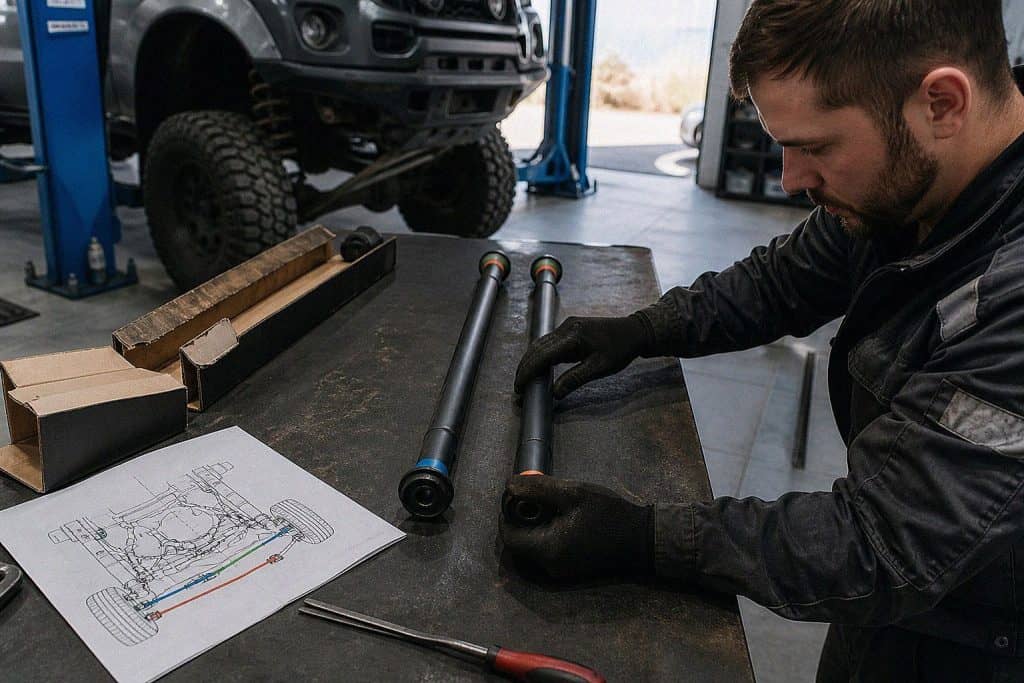

Левый и правый торсион: почему нельзя перепутать
Левый и правый торсион не взаимозаменяемы, потому что производитель закладывает направленный преднатяг ещё на этапе изготовления.
Внешне пара выглядит как один и тот же стержень: одинаковая длина, один диаметр, одинаковая насечка шлицов на концах. Инструкция по установке торсионов Tough Dog прямо требует найти в комплекте один стержень с пометкой R и один с пометкой L и называет их не взаимозаменяемыми деталями — не «удобной» рекомендацией склада, а условием исправной работы подвески.
Причина в том, как торсион работает под нагрузкой: колесо закручивает стержень в одну сторону, и весь металл внутри уже настроен сопротивляться именно этому направлению. Переставленный на другой борт торсион работает против собственного преднатяга, и мягкая просадка после установки — не «показалось», а первый сигнал ошибки.
Короткий ответ для записи в блокнот: буквы L и R — не складская привычка, а условие производителя. Дальше в статье — где искать метку и что делать, если она стёрлась.
Учтите: направленная работа торсиона стоит за метками L/R
Буквы L и R на торце — не складская метка, а следствие того, как стержень скручивается под нагрузкой своей стороны.
Подробный механизм работы торсиона подвески уже разобран в статье о том, что такое торсион подвески; здесь важен только один вывод из неё: колесо поворачивает нижний рычаг, рычаг закручивает стержень, а упругость металла возвращает его обратно. Направление этого закручивания у левого колеса зеркальное по отношению к правому, поэтому торсионы и делают зеркальными парами, а не одной универсальной деталью на два борта.
Отсюда практический вывод: сторону нельзя подобрать «на глаз» через попытку установки — придётся сверять именно маркировку, а не то, какой стержень заходит в крепление легче.

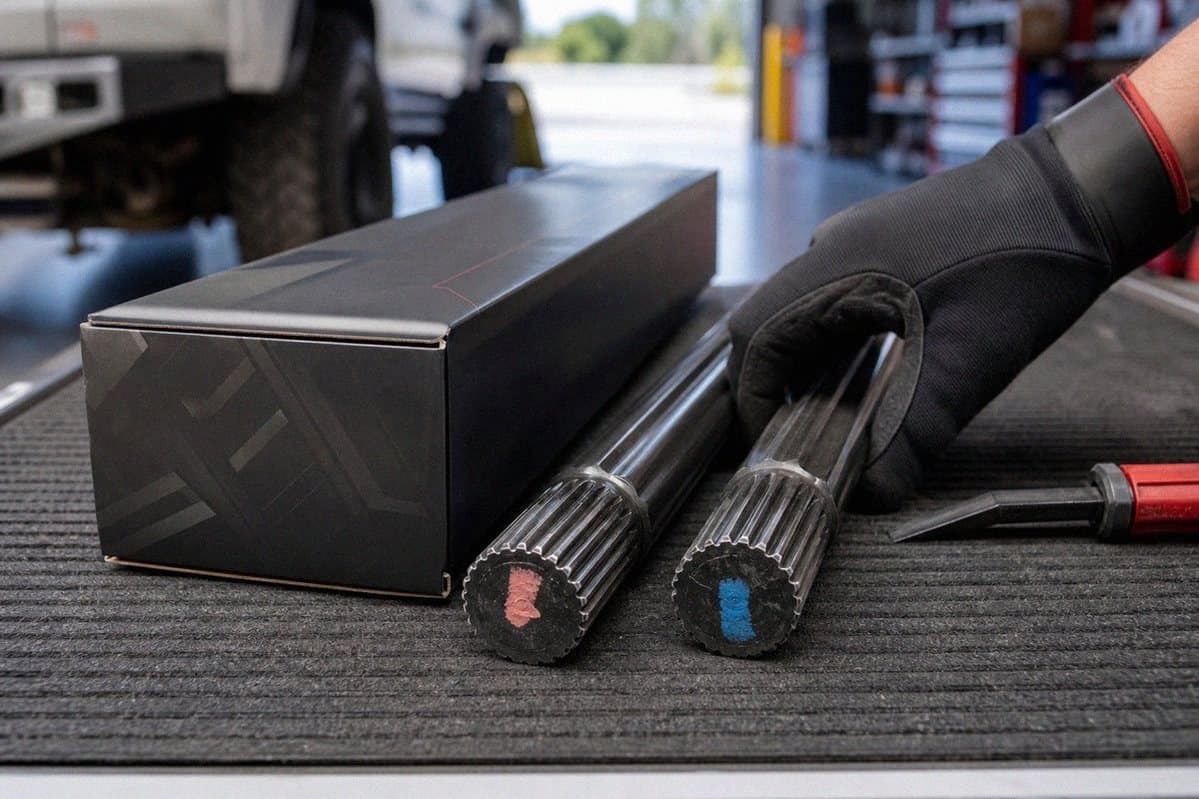

Как найти маркировку L/R на торце и на упаковке торсиона
Ищите букву L или R на торце стержня рядом со шлицами — обычно она выбита или отлита прямо в металле.
Перед осмотром протрите оба конца от заводской смазки и дорожной пыли: мелкая выбитая буква легко теряется под слоем грязи, а после долгого хранения на складе может быть едва различима даже на чистом металле. Дублирующая маркировка часто есть на этикетке упаковки и в сопроводительном листе — сверьте её с тем, что видно на самом стержне, а не только с текстом инструкции.
Если буква не читается ни на одном конце, не откладывайте проверку на потом. Пара торсионов без подтверждённой стороны не должна доезжать до установки без дополнительной сверки — какой она бывает, разберём в следующем разделе.
Частая ошибка осмотра: сверять маркировку уже на верстаке, после того как стержни перемешали местами. Подпишите сторону сразу при выгрузке из упаковки, пока пара не потеряла привязку к тому, где какой стержень лежал.
Сравните обозначения: буква стороны, номер стержня и артикул комплекта
Три разные надписи на одном комплекте решают разные задачи, и путать их — типичная ошибка выбора.
Буква L или R однозначно называет сторону. Индивидуальный номер самого стержня в инструкции Tough Dog работает иначе: если букв нет, окончание номера 1 читается как левый торсион, а окончание 2 — как правый. Это правило конкретного руководства, а не общая система всех брендов и всех комплектов. Третья надпись — артикул товарной позиции комплекта в каталоге, например 4WTB-1566 или 4WTB-1736, — вообще не относится к стороне: это код заказа пары для конкретного автомобиля.
Например, оба этих артикула каталога sto-tvk заканчиваются на одну и ту же цифру — по правилу об индивидуальном номере это ничего не говорит о стороне, потому что правило касается номера отдельного стержня, а не кода товарной позиции пары.
Ниже — обозначения по инструкции Tough Dog для этого бренда; для другого производителя сверьте правило с его актуальной документации производителя.
| Обозначение | Где искать | Определяет сторону? | Источник (ориентир) |
|---|---|---|---|
| Буква L или R | Торец стержня рядом со шлицами | Да, прямое указание: левый (L) или правый (R) | инструкция Tough Dog |
| Индивидуальный номер (Tough Dog) | Торец или бирка самого стержня | Да, но только по правилу этого РЭ: окончание 1 — левый, 2 — правый, если букв нет | инструкция Tough Dog |
| Артикул комплекта (например 4WTB-1566) | Накладная, карточка каталога | Нет, это код товарной позиции пары, а не метка стороны | карточка sto-tvk |
Теперь добавим числа, которые чаще всего путают с меткой стороны: у двух проверенных позиций каталога sto-tvk артикул отличается только серединой кода, а не последней цифрой.
Размеры ниже — ориентир по опубликованным карточкам sto-tvk; перед заказом сверьте их с паспортом изделия и актуальной документации производителя.
| Автомобиль | Артикул позиции Tough Dog | Длина / диаметр по карточке | Источник (ориентир) |
|---|---|---|---|
| Isuzu Rodeo (соответствующее поколение) | 4WTB-1566 | 998 мм / 27 мм | карточка sto-tvk |
| Mitsubishi Triton (соответствующее поколение) | 4WTB-1736 | 1372 мм / 26 мм | карточка sto-tvk |
Совпадение длины или диаметра у двух разных автомобилей не делает их торсионы взаимозаменяемыми: применимость всегда сверяют по артикулу, модели и году выпуска, а не по одной цифре из таблицы.
Как определить левую и правую сторону автомобиля
Левая и правая сторона определяются по направлению движения вперёд, а не по тому, где сидит водитель.
Путаница понятна: часть инструкций к тюнингу подвески родом с рынков, где руль стоит справа, и слово «правый» там бытовым образом иногда привязывают к пассажирскому месту. Для маркировки торсиона это правило не работает: сторону читают так, будто вы стоите позади машины и смотрите вперёд по ходу движения — левая рука показывает левый борт, правая — правый, независимо от того, где находится руль.
Проще закрепить правило одной фразой перед установкой: встаньте лицом в сторону движения автомобиля, и рука, названная в инструкции, покажет нужный борт без пересчёта на «водительскую» или «пассажирскую» сторону.

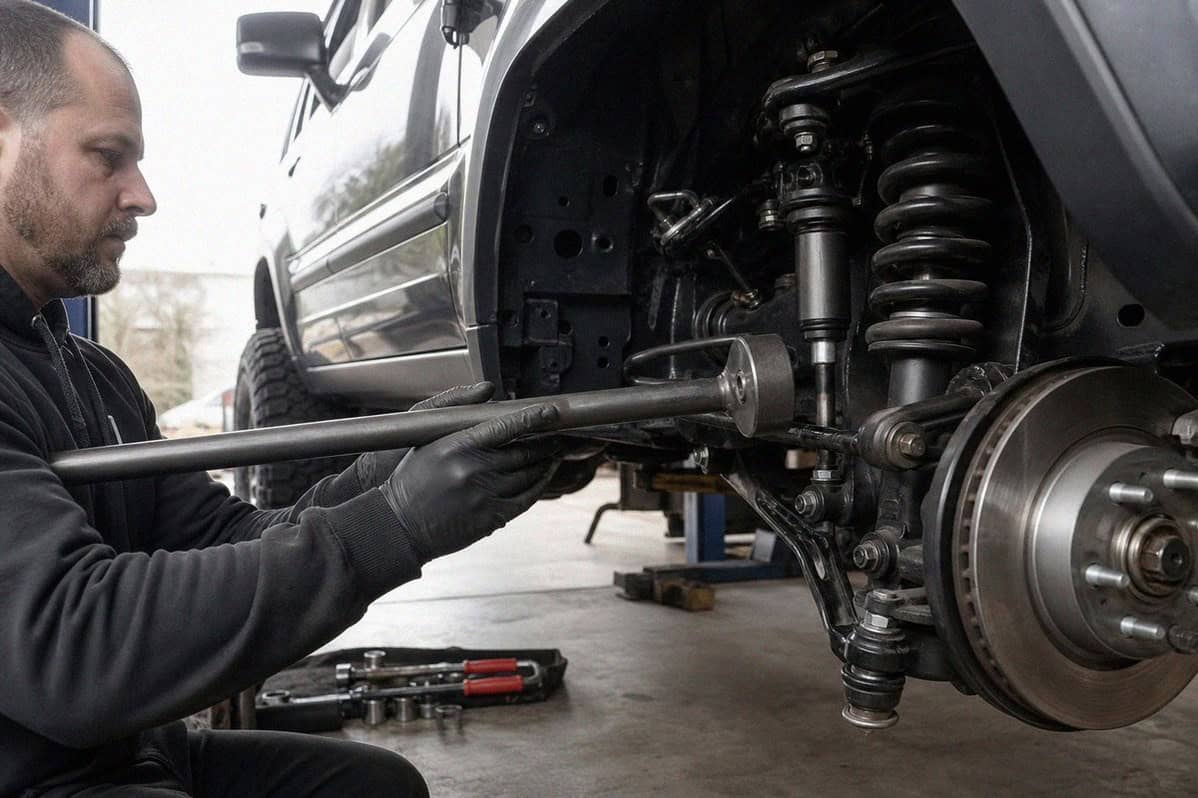

Как проверить направление торсиона при одинаковых шлицах
Если шлицы на обоих концах стержня одинаковые, инструкция Tough Dog требует направить конец с нанесённым номером вперёд по ходу автомобиля.
Это условие применяется только тогда, когда конструкция конкретного комплекта прямо этого требует, а не как общее правило для любого торсиона. Например, на части моделей Toyota инструкция Tough Dog указывает на отдельные установочные зубья в шлицах, совмещённые с ответной меткой на рычаге подвески: такая деталь встаёт только в одном положении независимо от того, читается ли номер. Единого правила «переднего» и «заднего» конца на глаз не существует — условие проверяют по инструкции своего комплекта.
Перед вводом шлицев: если оба конца стержня выглядят одинаково, не полагайтесь на то, что «как войдёт, так и будет». Сверьте требование к направлению именно по инструкции своего конкретного комплекта, а не по памяти о другой машине.
Что будет, если перепутать торсионы: просадка и риск поломки
Инструкция производителя предупреждает о риске: неправильная установка торсиона грозит прогибом, поломкой стержня, а в движении — аварией или травмой.
К нам привозят внедорожники, где ошибку стороны обнаружили не на столе, а уже после сборки: одна сторона переда стоит заметно ниже другой, хотя обе детали новые и одного размера. Причина обычно не в браке металла, а в том, что переставленный на чужой борт торсион работает против собственного направления преднатяга и не держит расчётную высоту.
Важно не путать вероятность с гарантией: производитель не обещает мгновенную поломку, а называет риск — прогиб, поломку, аварию или травму, без точного километража до отказа. Поэтому просадку и перекос переда после установки разумно сначала проверить по стороне и направлению, а не сразу искать другую причину.

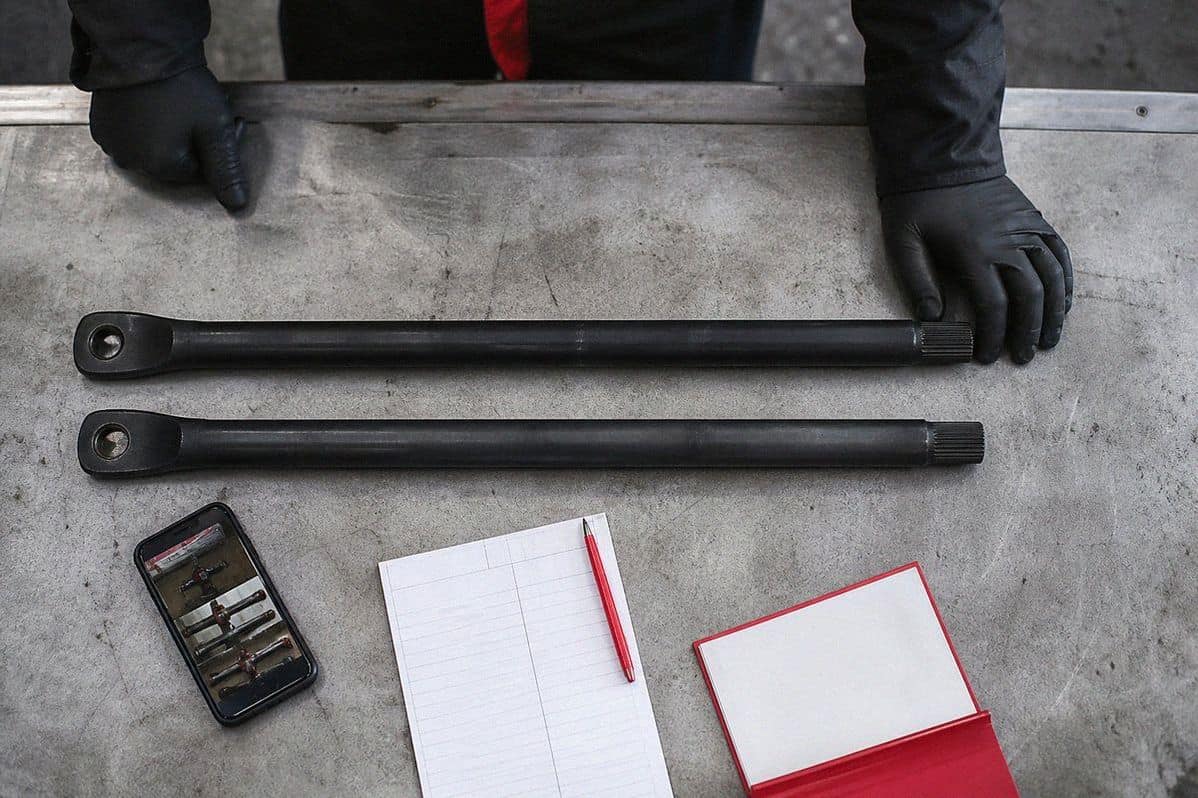

Чек-лист перед установкой пары торсионов
Соберите чек-лист из шести пунктов и пройдите его до того, как шлицы войдут в крепления.
- Сфотографируйте оба торца стержней и этикетку упаковки, пока маркировка ещё читается.
- Найдите букву L или R на каждом стержне и сопоставьте её с левой и правой стороной по ходу движения автомобиля.
- Если букв нет, проверьте индивидуальный номер стержня по правилу инструкции своего комплекта, не по памяти о другом бренде.
- Не выводите сторону из артикула товарной позиции комплекта: это код заказа пары, а не метка отдельного стержня.
- При одинаковых шлицах на концах уточните по инструкции, какой конец должен смотреть вперёд.
- Если маркировка не читается ни на одном конце, остановите монтаж до уточнения у продавца или в мастерской.
Результат такого порядка простой: обе стороны подписаны и сверены с инструкцией ещё на столе, а не угаданы по внешнему виду уже под машиной.
Где читать про общую регулировку и про торсионы Land Cruiser 100
Эта статья разбирает только дисциплину сторон L/R — общая регулировка и подбор под платформу вынесены в другие материалы.
Полный порядок демонтажа, замены и регулировки торсионов для любого торсионного внедорожника описан в статье о замене и регулировке торсионов; там же — работа с регулировочным болтом и типичные ошибки процесса. Отдельная специфика Toyota Land Cruiser 100 и Lexus LX470 — моменты затяжки по РЭ, запас хода подвески и калибровка систем — вынесена в материал о торсионах Land Cruiser 100 и LX470; переносить его цифры на другие модели не стоит, они привязаны к одной платформе.
Материалы о замене и регулировке торсионов и о торсионах Land Cruiser 100 и LX470 логично читать после того, как сторона каждого стержня уже подтверждена.
Где купить и проверить торсионы в Тюмени
Проверить маркировку и применимость пары можно прямо в мастерской, а не только по фотографиям с площадки продавца.
Мастерская Custom’s Tuning находится по адресу Тюмень, ул. Тополиная, 47; запишитесь по телефону +7 922 480-80-85 и возьмите с собой обе половины комплекта, чтобы сверить маркировку на месте, а актуальный ассортимент торсионов Tough Dog смотрите в разделе торсионов подвески каталога — обе проверенные на дату публикации позиции отмечены как «нет в наличии» или «под заказ», поэтому срок поставки уточняйте у мастера при обращении.
Назовите марку, модель и год автомобиля, а если торсион уже снимался — приложите фото маркировки старой детали. Так вы избежите повторного заказа из-за перепутанной стороны и получите пару, которую останется только смазать по шлицам и поставить на своё место.
Частые вопросы
Чем левый торсион отличается от правого?
Внешне длиной, диаметром и шлицами они совпадают, но производитель задаёт каждому стержню направленный преднатяг под свою сторону ещё на заводе. Переставленный на другой борт торсион работает против этого направления, поэтому пару размечают буквами L и R и считают невзаимозаменяемой.
Где на торсионе искать буквы L и R?
Первым делом — на торце стержня рядом со шлицами: буква обычно выбита или отлита в металле. Дублирующая маркировка часто есть на этикетке упаковки и в сопроводительном листе, но её нужно сверять с меткой на самом стержне, а не только с текстом инструкции.
Что делать, если буквенная маркировка стёрлась?
Проверить индивидуальный номер стержня по правилу конкретной инструкции — например, у Tough Dog номер, оканчивающийся на 1, читается как левый торсион, а на 2 — как правый. Если и номер не читается, монтаж лучше остановить до сверки с продавцом или мастерской, а не продолжать «по виду».
Всегда ли окончание номера 1 означает левую сторону, а 2 — правую?
Нет, это правило конкретной инструкции Tough Dog для индивидуального номера отдельного стержня. Его нельзя переносить на артикулы товарных позиций комплектов других брендов или считать универсальной системой для всех торсионов.
Можно ли определить сторону по месту водителя?
Нет. Левую и правую сторону читают по направлению движения автомобиля вперёд, а не по расположению руля. Часть инструкций к тюнингу подвески родом с рынков, где руль стоит справа, и привычка привязывать «правый» к месту водителя там же и путает выбор стороны.
Что будет, если перепутать торсионы?
Производитель прямо предупреждает о риске прогиба или поломки стержня, а в движении — об аварии или травме. Это не гарантия немедленной поломки, а обозначенный риск: переставленный на чужой борт торсион работает против собственного направления преднатяга и обычно не держит расчётную высоту.
Где проверить и установить торсионы в Тюмени?
В мастерской Custom’s Tuning на Тополиной, 47: там сверят маркировку обеих сторон, применимость к вашей модели и подберут пару Tough Dog по актуальному наличию. Запись — по телефону +7 922 480-80-85, ассортимент — в разделе торсионов подвески каталога.
