Как торсион принимает нагрузку, когда переднее колесо идёт вверх
Звонит владелец Toyota Land Cruiser 100: после установки тяжёлого переднего оборудования автомобиль стоит носом ниже, а левая сторона просела заметнее правой. Он уже повернул регулировочные болты, перед поднялся, но вопрос остался: стал ли штатный торсион жёстче и выдержит ли теперь постоянную нагрузку? По телефонному описанию видно главное — высота изменилась, а свойства стального стержня остались прежними.
В комментариях на автомобильных форумах совет обычно умещается в одну фразу: «Подтяни болт — перед станет жёстче». Машина отвечает сложнее: регулировка меняет высоту и рабочее положение рычагов, но не превращает штатный стержень в усиленный. Заодно легко перепутать торсион с амортизатором или задней торсионной балкой, а при заказе — выбрать пару только по длине и забыть про модель, год, двигатель и маркировку сторон.
К нам в мастерскую Custom’s Tuning на Тополиной привозят Land Cruiser 100 с похожей просадкой после добавления постоянной нагрузки спереди. Владелец видит поднявшийся кузов и считает вопрос закрытым, хотя у колеса почти не остаётся свободного движения вниз. Что мы сделали: сверили схему и применимость торсионов, измерили высоту обеих сторон и запас хода вниз, объяснили разницу между регулировкой положения и заменой упругого элемента.
Ниже — разбор, чтобы понять, как выбрать торсион подвески, найти его на машине и не купить несовместимую пару. Вы сможете отличить торсион от пружины и амортизатора, быстрее собрать данные автомобиля и избежать повторного заказа. Для сравнения другой схемы подвески посмотрите материал о пружинах и амортизаторах Pajero Sport 3; здесь говорим только о торсионах передней независимой подвески.
Как за пять минут понять, что подвеска торсионная
Найдите длинный стальной стержень, который идёт от нижнего рычага переднего колеса назад.
Сначала убедитесь, что передние колёса двигаются независимо друг от друга, а не сидят на одном неразрезном мосту. Затем посмотрите за нижний рычаг: у торсионной схемы от него уходит почти прямая штанга к поперечине или креплению ближе к середине автомобиля. Витой пружины возле рычага при этом может не быть.
- Запишите модель и год выпуска автомобиля.
- Уточните двигатель и комплектацию.
- Найдите на схеме нижний рычаг и продольный стержень.
- Сфотографируйте маркировку детали и её крепления.
Первый полезный результат: ещё до выбора детали вы сможете назвать тип передней подвески и собрать исходные данные. Это быстрее отсекает неподходящие варианты, чем сравнение одной длины в описаниях товаров.
Не путайте торсион, пружину и амортизатор
Торсион держит вес автомобиля, а амортизатор успокаивает раскачку после движения колеса.
По своей задаче торсион ближе всего к обычной витой пружине. Пружина сжимается между опорами, а прямой торсион слегка скручивается вокруг своей длинной оси. Оба элемента накапливают усилие и возвращают колесо, но выглядят совершенно по-разному.
Амортизатор работает рядом и делает другую работу: он гасит повторные колебания. Если убрать это различие, легко ждать от нового амортизатора исправления просевшего торсиона или считать жёсткую раскачку доказательством того, что сам стержень выбран верно.
Ещё одна путаница: задняя торсионная балка легкового автомобиля и продольный торсион передней подвески внедорожника — разные конструкции. Торсионы крышки багажника и кабины к этой статье тоже не относятся.
Как работает торсион подвески простыми словами
Колесо поднимает рычаг, рычаг закручивает стержень, а стержень стремится вернуться обратно.
Представьте плотное полотенце, которое вы держите за концы и слегка скручиваете. Стальной пруток, конечно, почти не меняет форму на глаз, но внутри него возникает упругое усилие. Когда неровность уходит из-под колеса, это усилие помогает рычагу вернуться в рабочее положение.
Так появляется простая цепочка: колесо двигается вверх, нижний рычаг поворачивается, торсион скручивается, затем упругость стержня возвращает рычаг. Регулировочный болт в этой цепочке задаёт исходное положение, но не меняет состав металла и не делает пруток толще.
Запомните образ: торсион работает как длинная пружина: колесо закручивает его через рычаг, а упругость возвращает назад. Амортизатор рядом останавливает лишнюю раскачку.

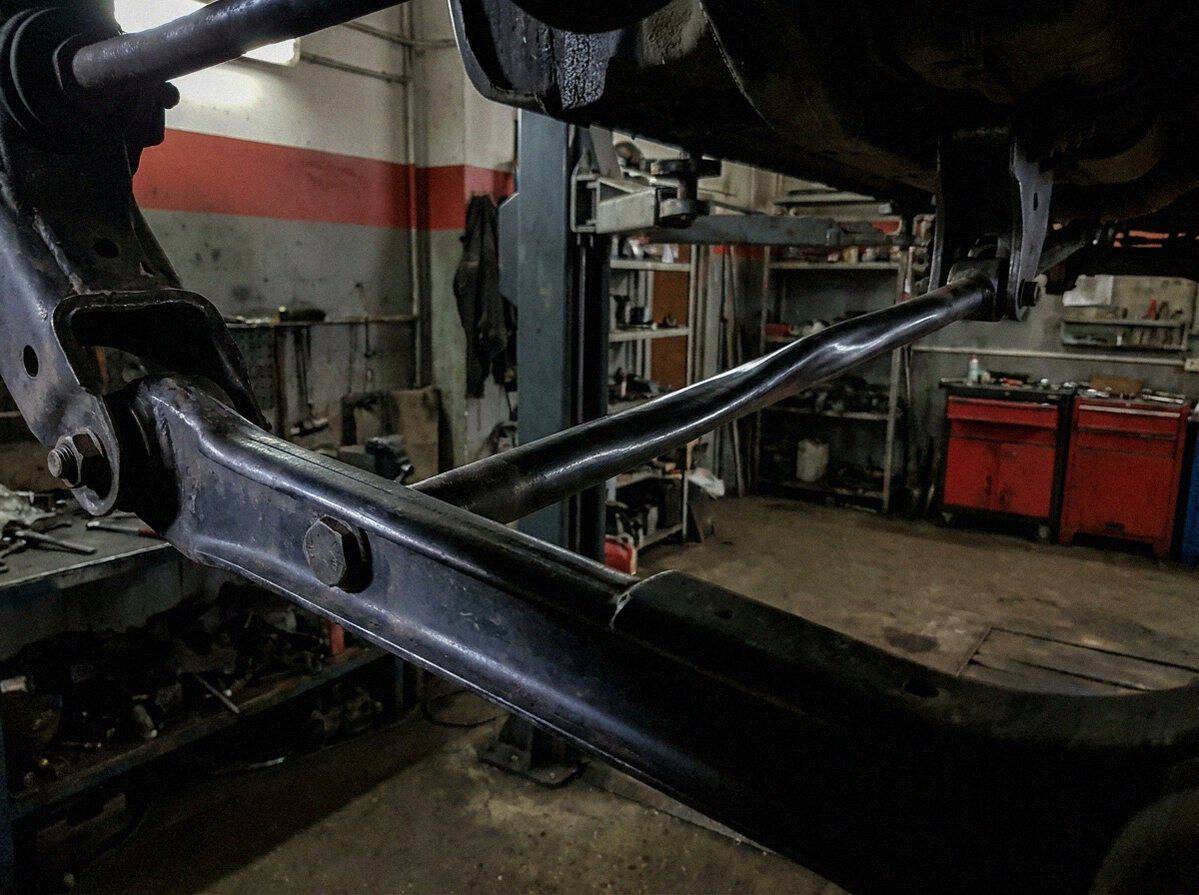

Как устроена типичная схема переднего торсиона
В типичной схеме работают четыре части: нижний рычаг, передний рычаг торсиона, стержень и заднее крепление с болтом.
Передний рычаг торсиона передаёт движение от подвески на стержень. На другом конце стоит задний, или якорный, рычаг: он удерживает торсион и связан с регулировочным болтом. Названия звучат сухо, но смысл бытовой — один конец получает движение колеса, второй задаёт опору.
Концы стержня часто соединяются с рычагами через шлицы. Это мелкие продольные зубцы, похожие на частую насечку: они входят друг в друга и не дают соединению проскальзывать. При выборе важны не только общая длина и диаметр, но также форма соединения, сторона L или R и подтверждённая применимость к автомобилю.

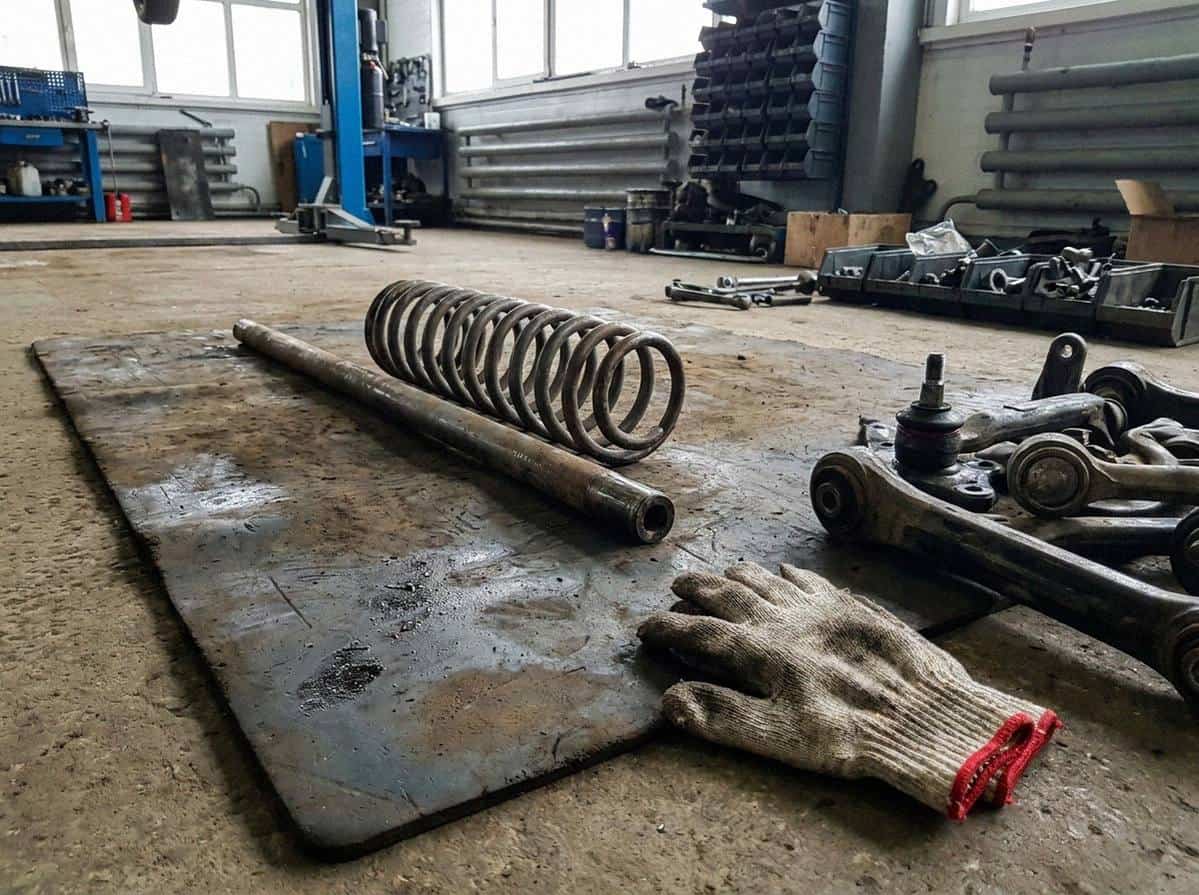

Сравните торсион и винтовую пружину без спора «что лучше»
Сначала посмотрите, какая конструкция предусмотрена для конкретной передней подвески.
Торсион удобно размещается вдоль рамы и позволяет корректировать исходную высоту регулировочным узлом. Витая пружина стоит возле рычага или амортизатора и меняет высоту иначе. Обе схемы могут хорошо работать на внедорожнике, если упругий элемент соответствует массе, постоянной нагрузке и геометрии подвески.
Сравнение ниже носит обзорный характер; устройство и допустимые изменения сверяйте с РЭ вашего автомобиля.
| Что сравнить | Торсион | Винтовая пружина |
|---|---|---|
| Как создаёт упругое усилие | Скручивается вдоль оси | Сжимается между опорами |
| Где обычно расположен | Идёт вдоль рамы от рычага | Стоит рядом с рычагом или амортизатором |
| Как задают высоту | Через предусмотренный регулировочный узел | Подбором пружины и деталей конкретной схемы |
| Что проверяют при постоянной нагрузке | Назначение стержня, положение рычагов и запас хода | Жёсткость, высоту и совместимость комплекта |
Поэтому перевод автомобиля с одной схемы на другую не сводится к покупке упругой детали. Если машина с завода получила торсионы, сначала оценивают состояние и применимость именно этой системы, а не сравнивают её с чужой пружиной по внешнему виду.
Учтите: регулировочный болт меняет высоту, а не усиливает торсион
Поворот болта меняет исходное положение рычага и высоту кузова, но не свойства стального стержня.
Это главный обман зрения в торсионной подвеске. Перед автомобиля поднялся — значит, хочется считать, что запас под тяжёлый бампер или лебёдку тоже вырос. На деле штатный торсион продолжает работать со своей жёсткостью, а колесо получает новое положение относительно верхней и нижней границы движения.
Если поднять перед только регулировкой, свободного хода колеса вниз может стать меньше. На яме колесо раньше дойдёт до предела, подвеска начнёт работать грубее, а углы установки колёс уйдут от нужных значений. Универсального ответа «один оборот даст столько-то» нет: резьба, рычаги и исходная высота различаются между моделями.
Не делайте вывод по высоте кузова: ровный борт ещё не доказывает, что торсион подходит под постоянную дополнительную нагрузку. Проверьте запас движения колеса вниз и геометрию подвески по РЭ конкретной комплектации.
Как решить, оставить штатный торсион или подобрать усиленный
Оставляйте штатный торсион при прежней постоянной нагрузке, если высота и работа подвески укладываются в требования РЭ.
Усиленный торсион подбирают после установки тяжёлого силового бампера, лебёдки, второго аккумулятора или другого оборудования, которое постоянно давит на переднюю ось. Если вместе с изменением высоты менялась геометрия подвески, пересчитайте и тормозные шланги после лифта. Ключевое слово здесь — «постоянно»: груз в багажнике на одну поездку и железо, закреплённое на машине каждый день, нагружают выбор по-разному.
В практике нашей мастерской на Тополиной мы сначала измеряем левую и правую стороны, смотрим остаток движения колеса вниз и только затем обсуждаем замену. Если стержень повреждён, заметно просел или регулировки уже не дают правильного рабочего положения, дальнейшее подтягивание болта лишь прячет симптом.
Что подготовить для подбора: модель, год, двигатель, тип передней подвески, список постоянного оборудования, фотографии маркировки и действующий артикул. С таким набором замерим, а не угадаем.
Сравните размеры по модели, а не по слову «внедорожник»
Одинаковое назначение не делает торсионы разных автомобилей взаимозаменяемыми.
Даже соседние позиции каталога показывают разные длины и диаметры. Эти числа помогают увидеть масштаб различий, но не заменяют проверку по артикулу: совпавшая длина ещё ничего не говорит о шлицах, стороне и расчётной нагрузке.
Размеры ниже — ориентир по опубликованным карточкам; перед заказом сверьте с паспортом изделия и актуальной документацией производителя.
| Автомобиль | Пример размера из исследованных карточек | Что это доказывает | Источник (ориентир) |
|---|---|---|---|
| Toyota Land Cruiser 100, бензиновая версия 1998+ | 1160 мм | Размер привязан к платформе и комплектации | Каталог Custom’s Tuning |
| Mitsubishi Pajero NH–NL | 1307 мм и диаметр 27,5 мм у одного варианта; 1308 мм у другого | Даже для одной группы моделей карточки нужно сверять по производителю и применимости | Каталог Custom’s Tuning |
| Mazda B2500/B2600 4WD | 928 мм и диаметр 26 мм | Чужая длина от Pajero или Land Cruiser не подходит как ориентир выбора | Каталог Custom’s Tuning |
Отсюда простой порядок: сначала определите автомобиль и подвеску, затем найдите артикул применимости и лишь после этого сравнивайте размеры. Так цифра подтверждает выбор, а не подменяет его.
Ошибки выбора торсиона, которые приводят к повторной покупке
Большинство ошибок начинается с попытки выбрать торсион по одному заметному признаку.
- Только длина. Совпадение не подтверждает диаметр, шлицы, сторону и рабочую жёсткость.
- Только модель автомобиля. Год, двигатель и вариант передней подвески могут менять применимость.

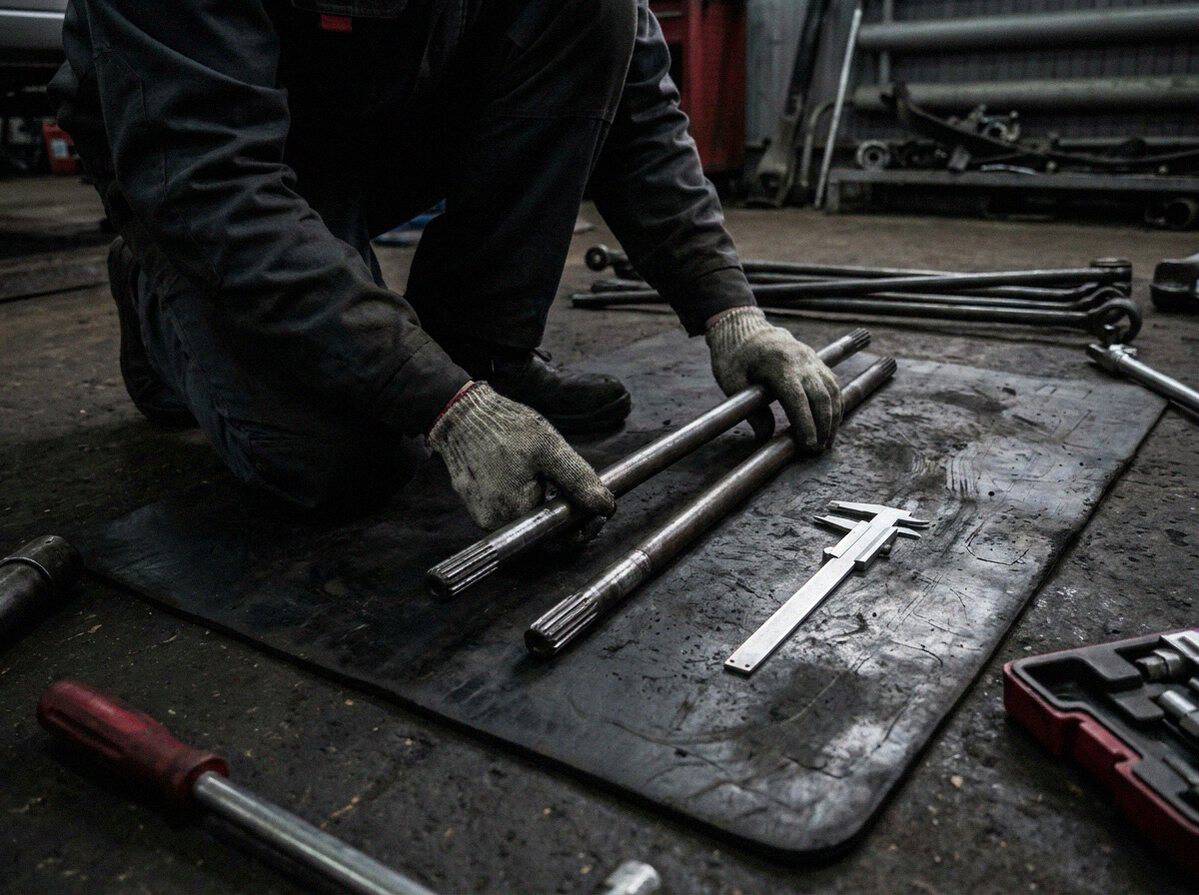

- Забытая маркировка L/R. Левый и правый стержни проверяют отдельно, а не считают одинаковыми по виду.
- Регулировка вместо диагностики. Поднявшийся кузов скрывает просадку, но не добавляет металлу жёсткости.
- Слово «усиленный» без нагрузки. Сначала запишите постоянное оборудование спереди и условия эксплуатации машины.
- Заказ без проверки наличия. Статус позиции и срок поставки уточняйте в день покупки.
Типичная ошибка выглядит безобидно: владелец находит подходящую длину, заказывает пару и только в мастерской замечает другую насечку на концах. Проверка артикула и маркировки до оплаты помогает избежать этой второй покупки.
Чек-лист: как выбрать торсион подвески перед покупкой
Соберите данные машины и сверяйте деталь как единый набор признаков, а не как один размер.
- Запишите автомобиль: марку, модель, год, двигатель и комплектацию.
- Подтвердите схему: передняя подвеска действительно торсионная и независимая.
- Зафиксируйте нагрузку: бампер, лебёдку, защиту, второй аккумулятор и другое постоянное оборудование.
- Найдите маркировку: артикул, производителя и обозначение L/R.
- Сверьте соединения: длину, диаметр и шлицевые концы по документации.
- Оцените состояние: перекос бортов, просадку и оставшийся ход колеса вниз.
- Уточните поставку: наличие или срок заказа перед оплатой.
- Запланируйте контроль: после изменения высоты машине нужна проверка геометрии по РЭ.
Результат правильного выбора: вы получаете торсионы для своей платформы и нагрузки, сохраняете рабочий ход подвески и не пытаетесь заменить усиление ещё одним оборотом болта.
Где купить торсионы и проверить подвеску в Тюмени
Для подбора привезите данные автомобиля и список постоянного оборудования на передней части.
В Custom’s Tuning можно сверить применимость торсионов и состояние подвески по адресу: Тюмень, ул. Тополиная, 47; перед визитом позвоните по номеру +7 922 480-80-85 и откройте раздел торсионов в каталоге, где наличие и срок поставки нужно уточнять на день обращения.
Не обязательно заранее знать все размеры. Назовите модель, год, двигатель и установленное спереди оборудование — мастер сопоставит эти данные с артикулами и подскажет, достаточно ли осмотра штатной системы или нужен подбор усиленной пары.
Частые вопросы
Что такое торсион подвески?
Это упругий стальной стержень, который работает на скручивание и держит вес автомобиля как пружина. Колесо двигает рычаг, рычаг закручивает торсион, а стержень возвращает подвеску в рабочее положение.
Торсион — это пружина или амортизатор?
По функции торсион заменяет пружину, а не амортизатор. Он несёт нагрузку и возвращает колесо, тогда как амортизатор гасит раскачку после движения подвески.
Как работает торсион передней подвески?
Нижний рычаг поворачивает торсион вокруг продольной оси, когда колесо идёт вверх. Упругость металла стремится раскрутить стержень обратно и вернуть рычаг.
Можно ли поднять перед автомобиля регулировочным болтом?
Болт меняет исходную высоту, но не усиливает штатный торсион. После заметного изменения положения проверьте запас хода колеса вниз и геометрию по РЭ автомобиля; универсальной величины подъёма на один оборот нет.
Как выбрать торсион подвески под свою машину?
Сверьте модель, год, двигатель, тип передней подвески, артикул, сторону L/R, размеры и шлицы. Отдельно запишите постоянную нагрузку спереди, чтобы подобрать штатный или усиленный вариант под реальные задачи.
Чем торсион отличается от задней торсионной балки?
Продольный торсион передней независимой подвески работает как отдельный упругий стержень для своей стороны. Задняя торсионная балка легкового автомобиля связывает два колеса другой конструкцией, поэтому названия похожи, а детали и подбор различаются.
