После брода на Prado 95 двигатель на секунду «проглатывает» воздух с брызгами — штатный забор стоит низко, а в колее пыль и вода поднимаются выше капота. На следующем выезде владелец уже смотрит не только на глубину колеи, но и на то, сколько грязи оседает в корпусе воздушного фильтра.
На бумаге шноркель выглядит как «труба на крыло». На практике установка на Toyota Land Cruiser Prado 95 (кузов 90 серии) — это разборка корпуса фильтра и подкрылка, разметка и сверление в крыле, обработка кромок и герметизация стыков. Пропустить любой шаг — и поднятый воздухозабор не спасёт: вода или пыль пройдёт через щель между патрубком и корпусом.
К нам в мастерскую Custom’s Tuning на Тополиной приехал Prado 95 с задачей подготовить машину к регулярным выездам с бродами и глинистыми колеями. Установили комплект Telawei под кузов 90 серии. Что мы сделали: сняли корпус воздушного фильтра и подкрылок, разметили и просверлили отверстие в крыле, обработали кромки, смонтировали шноркель Telawei и соединили его с воздухозаборником, собрали узел в обратном порядке и по согласованию усилили герметизацию корпуса фильтра.
Ниже — что входит в такую работу в сервисе, зачем снимают подкрылок, как ухаживать за фильтром после установки и куда записаться в Тюмени. Если вы ещё выбираете комплект, начните с обзора: как выбрать шноркель для внедорожника — там про материал, высоту и совместимость с кузовом.
Коротко: установка шноркеля на Prado 95 — это не только крепление трубы: снятие корпуса фильтра и подкрылка, сверление крыла с обработкой кромок, монтаж и герметизация стыков. После грязных выездов фильтр смотрят по состоянию, а не только по пробегу. Работу разумнее доверить мастерской с опытом 4×4.
Тема статьи — практическая установка шноркеля на Prado 95. Опираемся на живые фото из нашей мастерской от 3 июля 2026 года.
Зачем проверять шноркель на Prado 95 перед грязными выездами
Шноркель поднимает точку забора воздуха выше брызг и пылевой взвеси в колее.
На Prado 95 с мотором 5VZ-FE штатный забор стоит в моторном отсеке — на глубокой колее или в броде вода и грязь поднимаются к уровню корпуса фильтра быстрее, чем кажется с водительского места.
Шноркель не делает машину «амфибией»: глубина брода, скорость и волна от колёс по-прежнему ограничивают безопасный проезд. Правильно установленный комплект Telawei снижает риск гидроудара и помогает избежать ускоренного засорения фильтра на пыльных маршрутах.
Как проходит установка шноркеля в мастерской
На Prado 95 в нашей практике работа делится на подготовку, монтаж и контроль герметичности.
Объём работ (JOB-20260703-001):
- Подготовка автомобиля и рабочей зоны.
- Снятие корпуса воздушного фильтра, патрубков и подкрылка — доступ к зоне сверления и к штатному воздухозаборнику.
- Разметка отверстия под шноркель по шаблону комплекта.
- Сверление, зачистка и обработка кромок (антикор / грунт).
- Установка шноркеля, крепежа, соединение с воздухозаборником.
- Сборка в обратном порядке.
- По согласованию — дополнительная герметизация корпуса фильтра и стыков патрубков.
Комплект Telawei под Prado 95 уже содержит шаблон и крепёж под кузов 90 серии. Ошибка «прикрутить на глаз» без разборки — типичная причина перекоса и щелей в стыке с корпусом фильтра.
Как снять корпус фильтра и подкрылок перед монтажом

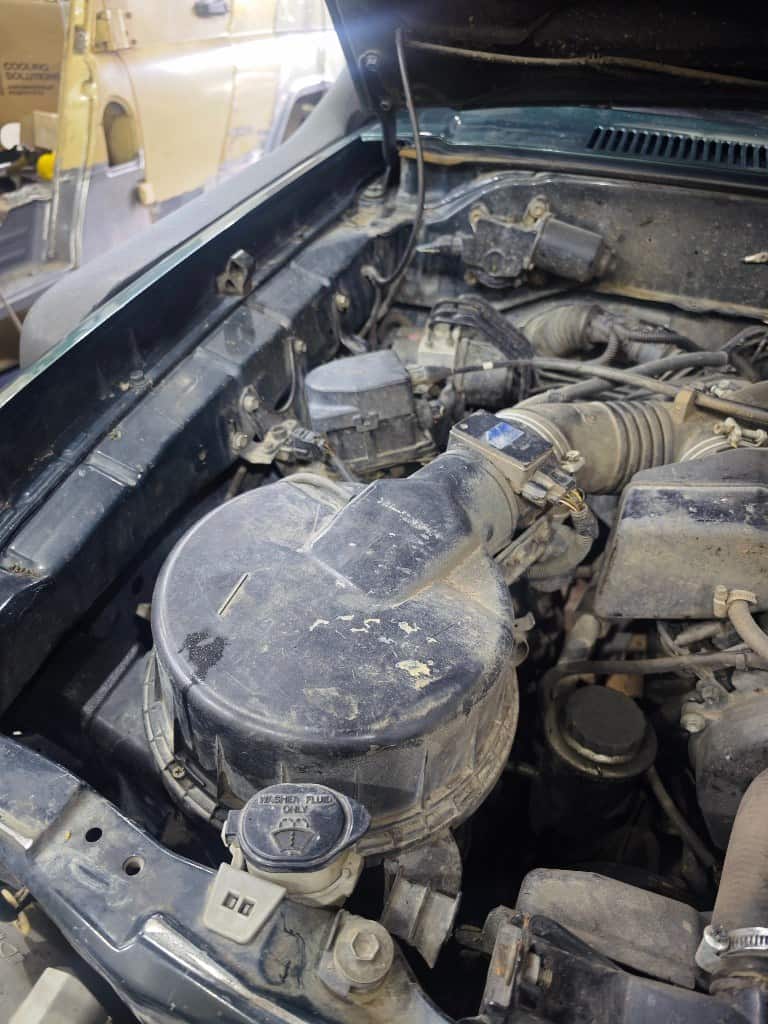

Сначала снимают крышку корпуса и извлекают фильтрующий элемент — так видно состояние короба и патрубков до работ.
Дальше демонтируют корпус воздушного фильтра целиком: на Prado 95 к нему подходят патрубок от MAF-датчика и шланги вспомогательных систем. Отсоединяют их аккуратно, не тянут проводку.
Подкрылок (и при необходимости часть обшивки арки) снимают, чтобы добраться до штатного воздухозаборника под крылом и разметить отверстие с внутренней стороны. Без этого сверление «вслепую» снаружи — лишний риск попасть в лишний слой металла или крепёж.
На том Prado 95, о котором рассказываем, корпус и элемент были в рабочем состоянии, но с пылевым налётом после гравийных выездов — повод обсудить с владельцем график осмотра фильтра после монтажа шноркеля.
Как разметить и просверлить отверстие под шноркель
Отверстие в крыле делают по шаблону комплекта: сначала разметка, затем сверление ступенчатыми коронками или фрезой под диаметр патрубка шноркеля.
Кромки обязательно зачищают и обрабатывают антикором или грунтом — открытый металл в зоне колёс быстро ржавеет от брызг и реагентов. Опытные установщики рекомендуют не оставлять «голую» стружку: через год отверстие разрастается коррозией вокруг уплотнения.
Крепёж шноркеля к крылу и стойке A-pillar затягивают по инструкции производителя комплекта; после первых 50–100 km имеет смысл перепроверить момент — вибрация и температурные циклы ослабляют резьбу.
Как смонтировать шноркель и соединить с воздухозаборником
Корпус Telawei ставят снаружи крыла. Патрубок заводят в отверстие и стыкуют с адаптером комплекта на штатном воздухозаборнике или корпусе фильтра.
Схема соединения прописана в инструкции под Prado 95 — сверяем её до затяжки хомутов.
Уплотнительные кольца и хомуты затягивают так, чтобы стык не «дышал» на холоде и не передавливался на жаре. Для реальных бродов опытные владельцы Land Cruiser дополнительно герметизируют участок между шноркелем и корпусом фильтра — штатные стыки рассчитаны на асфальт, а не на волну от колеса в воде.

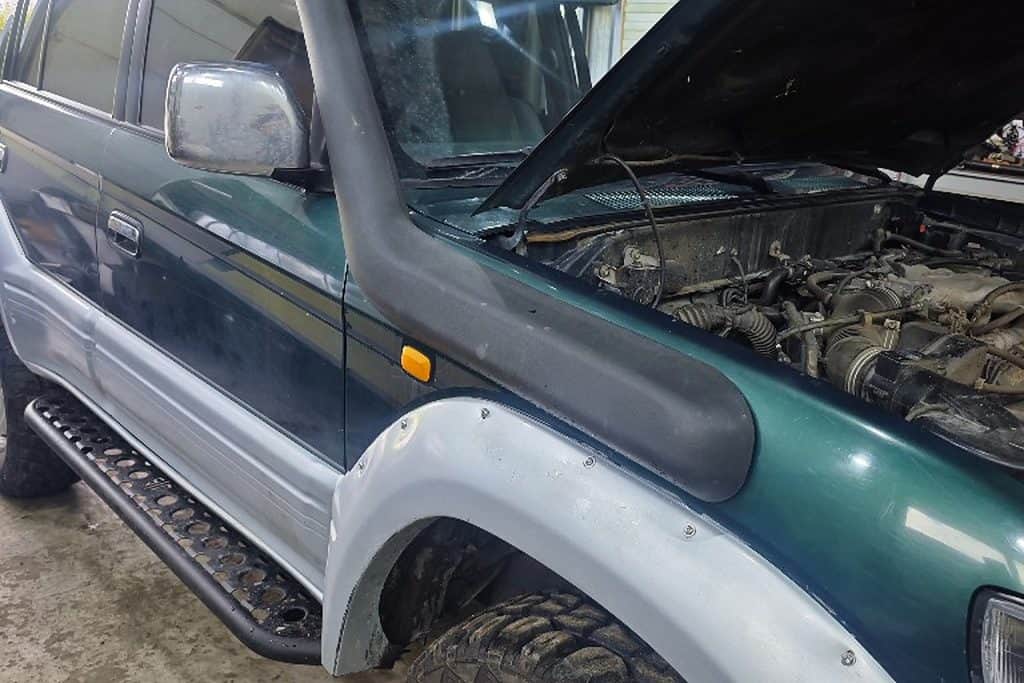

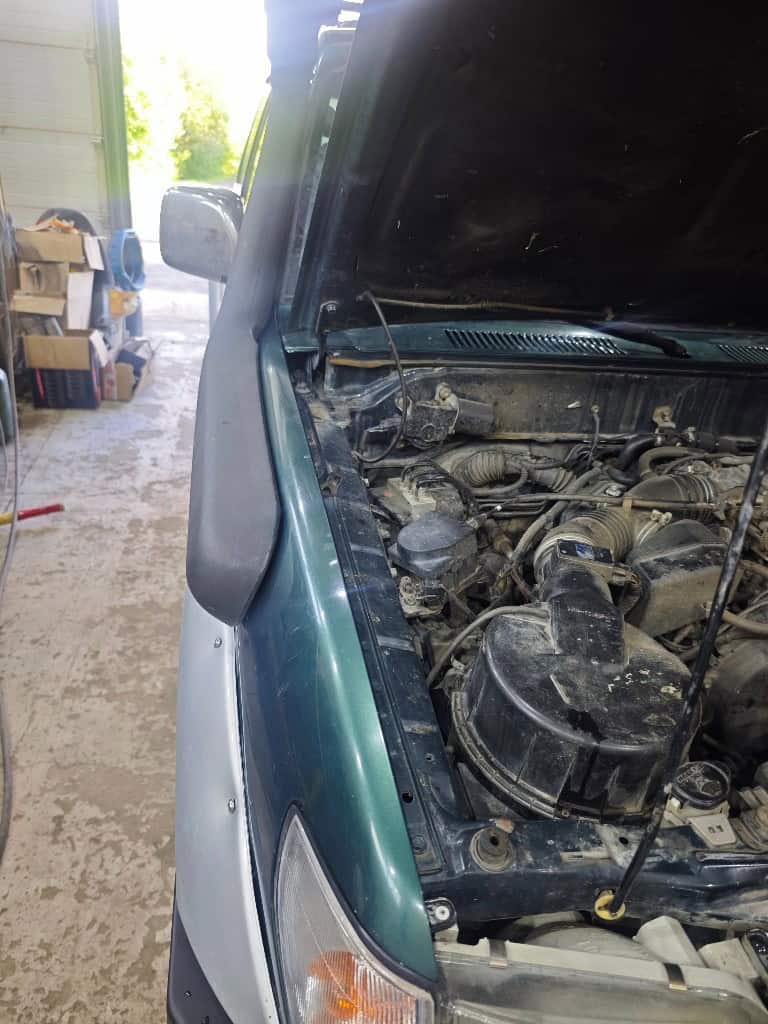

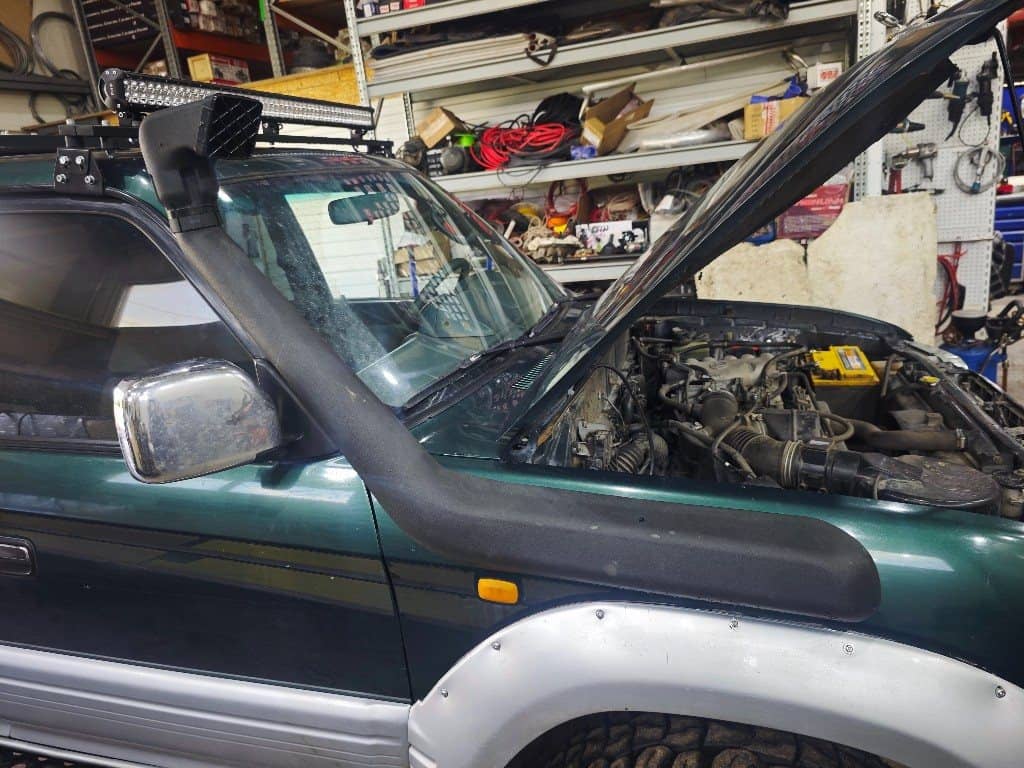

На установленном автомобиле проверяют, не мешает ли шноркель открытию капота, не задевает ли расширители арок и зеркало. На Prado 95 с широкими арками зазор по крылу смотрят на полном повороте руля.
Как усилить герметизацию корпуса фильтра
Опция, которую мы предлагаем по согласованию после основного монтажа.
Смысл — закрыть микрощели в корпусе воздушного фильтра и на стыках патрубков: даже с шноркелем вода может попасть внутрь, если короб «подсасывает» через старые уплотнения.
Используют эластичные герметики, рассчитанные на моторный отсек, без силикона, который крошится от масла и жары. Это не замена исправного корпуса — если крышка фильтра треснута, её меняют, а не заливают герметиком «на вечно».
Как проверить шноркель после установки
Сборка идёт в обратном порядке: корпус фильтра, патрубки, MAF, подкрылок, расходники по необходимости.
После запуска слушают двигатель на холостом — посторонний свист указывает на негерметичный стык. Короткая поездка по гравийке без глубокого брода — финальная проверка, что ничто не задевает и нет вибрации шноркеля.
Владельцу объясняют, что шноркель поднимает точку забора воздуха, но не отменяет здравый смысл на воде: скорость, волна и глубина по-прежнему решают. После сборки вы получите машину с поднятым забором и понятным графиком осмотра фильтра.
Уход за фильтром после шноркеля: как часто проверять
Шноркель не «вечный» фильтр — элемент по-прежнему засоряется на Prado 95.
На пыльных и гравийных дорогах это заметнее, чем на асфальте — проверяйте элемент по состоянию, а не только по пробегу.
Интервалы ниже — ориентир по открытым публикациям и практике сервисов; сверьте с паспортом и РЭ вашего автомобиля.
| Условия | Что делать | Ориентир | Источник (ориентир) |
|---|---|---|---|
| Город, редкий грунт | Замена воздушного фильтра по регламенту Toyota | ~30 000 km или 24–36 месяцев | по открытым публикациям по Land Cruiser |
| Пыль, гравий, колея регулярно | Осмотр фильтра на каждом плановом ТО | ~5 000 km / 6 месяцев; замена при видимой загрузке | практика мастерской |
| После брода или глубокой грязи | Осмотр в тот же день: фильтр, корпус, стыки шноркеля | Если элемент мокрый или корпус с водой — не эксплуатировать до сушки/замены | практика мастерской |
| Частые грязевые выезды каждые 2–4 недели | Визуальный осмотр фильтра | Рекомендации сервисов для пыльных условий | ориентир по открытым публикациям |
Признаки, что фильтр пора менять раньше календаря: падение отклика газа, рост расхода, свист или «тяжёлый» разгон, тёмный слой пыли сквозь pleats элемента. На бездорожье ориентир для многих владельцев — замена каждые 8 000–12 000 km при пыльных маршрутах, но надёжнее смотреть на состояние, а не только на цифру одометра.
Дополнительно после грязных выездов осматривают головку шноркеля: сетку intake, крепёж, следы трещин на пластике. Забитая сетка — тот же эффект, что и грязный фильтр: двигатель получает меньше воздуха.
Мини-чек-лист перед грязным выездом (после установки шноркеля):
- визуально — стыки патрубка и корпуса фильтра сухие, хомуты на месте;
- элемент фильтра не «пухлый» от пыли и не мокрый после прошлого брода;
- головка шноркеля чистая, крепёж к крылу не ослаб;
- капот и двери закрываются без зацепа за трубу.
Типичные ошибки после установки:
- не смотреть фильтр «потому что есть шноркель»;
- ехать в глубокий брод сразу после монтажа, не проверив стыки;
- игнорировать ржавую кромку отверстия — через сезон появляется подтёк;
- экономить на герметизации стыков при реальных бродах.
Как поставить шноркель на Prado 95 самому
Теоретически — да, если есть шаблон, инструмент и опыт сверления крыла.
На Prado 95 риски самостоятельного монтажа — неправильное отверстие, повреждение проводки в арке, слабая герметизация и коррозия кромок. Один некачественный стык сводит на нет смысл шноркеля.
В мастерской работа занимает рабочий день с записью: разборка, сверление, сборка и контроль. Для владельца это дешевле, чем переделывать «гаражную» установку после первого брода.
Где установить шноркель на Prado 95 в Тюмени
Custom’s Tuning, ул. Тополиная, 47, Тюмень — установка шноркеля Telawei на Prado 95, подбор комплекта в каталоге шноркелей, запись по телефону +7 922 480-80-85. На Prado 95 нужен доступ к подъёмнику и время на разборку арки — лучше записаться заранее.
Если на вашем Prado уже делали тормозные шланги после лифта, планируйте оба вида работ в одном визите — меньше простоя машины.
Частые вопросы
Сколько времени занимает установка шноркеля на Prado 95?
В мастерской — обычно один рабочий день с записью: разборка корпуса фильтра и подкрылка, сверление, монтаж, сборка и проверка. Срок зависит от комплекта и дополнительной герметизации.
Нужно ли снимать бампер на Prado 95?
На большинстве комплектов под кузов 90 серии достаточно снять подкрылок и корпус фильтра. Конкретная схема — по инструкции комплекта; мы сверяем её до начала сверления.
Как часто менять воздушный фильтр после шноркеля?
Шноркель не удлиняет ресурс фильтра на грязи. При регулярных грязевых выездах смотрите элемент каждые 5 000–8 000 km или после каждого тяжёлого маршрута. В городе ориентируйтесь на регламент Toyota (~30 000 km). Замена — по состоянию, не только по календарю.
Обязательна ли дополнительная герметизация корпуса?
Для асфальта и лёгкого грунта часто хватает штатных уплотнений комплекта. Для регулярных бродов рекомендуем усилить стыки патрубка и корпуса — иначе вода может попасть внутрь при волне от колёс.
Можно ли мыть шноркель мойкой высокого давления?
Да, аккуратно, без «пробивания» струёй внутрь воздухозабора и без давления на пластиковые крепления. После мойки проверьте, что сетка головки не забита и хомуты на месте.
Шноркель и глубокий брод — какая связь?
Шноркель поднимает точку забора воздуха, но не делает машину непотопляемой. Глубина, скорость и волна от колёс ограничивают безопасный проезд. Перед первым серьёзным бродом после установки проверьте все стыки на сухой гравийке.
