Четыре колеса после спуска, и снова переносной насос из багажника «Барса»: на грунте этот круг надоедает раньше, чем кончается смена.
На грунте после спуска давления в шинах владелец «Барса» снова тянется к переносному насосу: найти розетку, дождаться цикла, пройти все четыре колеса. На машине, которая уходит на колею регулярно, этот сценарий быстро надоедает — проще, когда компрессор уже стоит под капотом и остаётся дотянуть шланг.
К нам в мастерскую Custom’s Tuning на Тополиной приехал УАЗ «Барс»: нужен стационарный узел, а не насос из багажника. Что мы сделали: поставили двухпоршневой HF-компрессор 12 В. Это тот же класс, что в карточке двухпоршневого компрессора в каталоге. Штатного места не хватило.
Из листа 1,5 мм изготовили кронштейн под моторный отсек, собрали площадку и закрепили узел так, чтобы не мешать обслуживанию. Управление вывели на отдельную клавишу HF COMPRESSOR на панели.
Ниже — этап «железо и посадка»: кронштейн и переключатель. Намеренно нет схемы проводки, реле и сечений кабеля. Фото магистрали питания снимем отдельно; до этого момента не описываем то, чего нет в архиве.
Коротко: на «Барсе» установлен двухпоршневой HF-компрессор 12 В на самодельном кронштейне 1,5 мм, включение — клавиша HF COMPRESSOR на панели. Проводку и финальную отделку вокруг переключателя покажем в продолжении.
Тема статьи — практическая установка стационарного компрессора на УАЗ «Барс». Опираемся на отобранные кадры мастерской (октябрь 2026); hero не дублируем в теле — только «Изображение записи» в WordPress.
Зачем на «Барсе» бортовой компрессор, а не переносной насос
Переносной насос остаётся хорошим запасным вариантом в багажнике.
Для частых спусков удобнее постоянный узел: компрессор уже закреплён, и не нужно разбирать укладку.
Двухпоршневая схема обычно даёт более ровную подачу, чем однопоршневой мотор того же класса. Это заметно, когда поднимаете давление во всех четырёх колёсах подряд.
Производительность в л/мин, рабочий цикл и ток сверяйте с паспортом выбранной модели. Цифры этой установки здесь не приводим: их нет в отобранных кадрах.
Общий разбор переносного и стационарного контура — в материале про выбор компрессора для шин.
Если планируете реле и толстый кабель к АКБ, прочитайте и материал про бортовой компрессор 12 В. На «Барсе» электрику опишем только после отдельной фотосессии.
Как сделать кронштейн из листа 1,5 мм под моторный отсек
Универсальная полка здесь не подошла: между агрегатами мало места.
Вибрация на грунте передаётся на крепёж, поэтому площадку не вешают на пластик.
Мастер снял замеры в отсеке и вырезал стойку из листа 1,5 мм.
Кромки согнули под площадку компрессора. Точки крепления разметили с запасом на подтяжку после первых выездов.

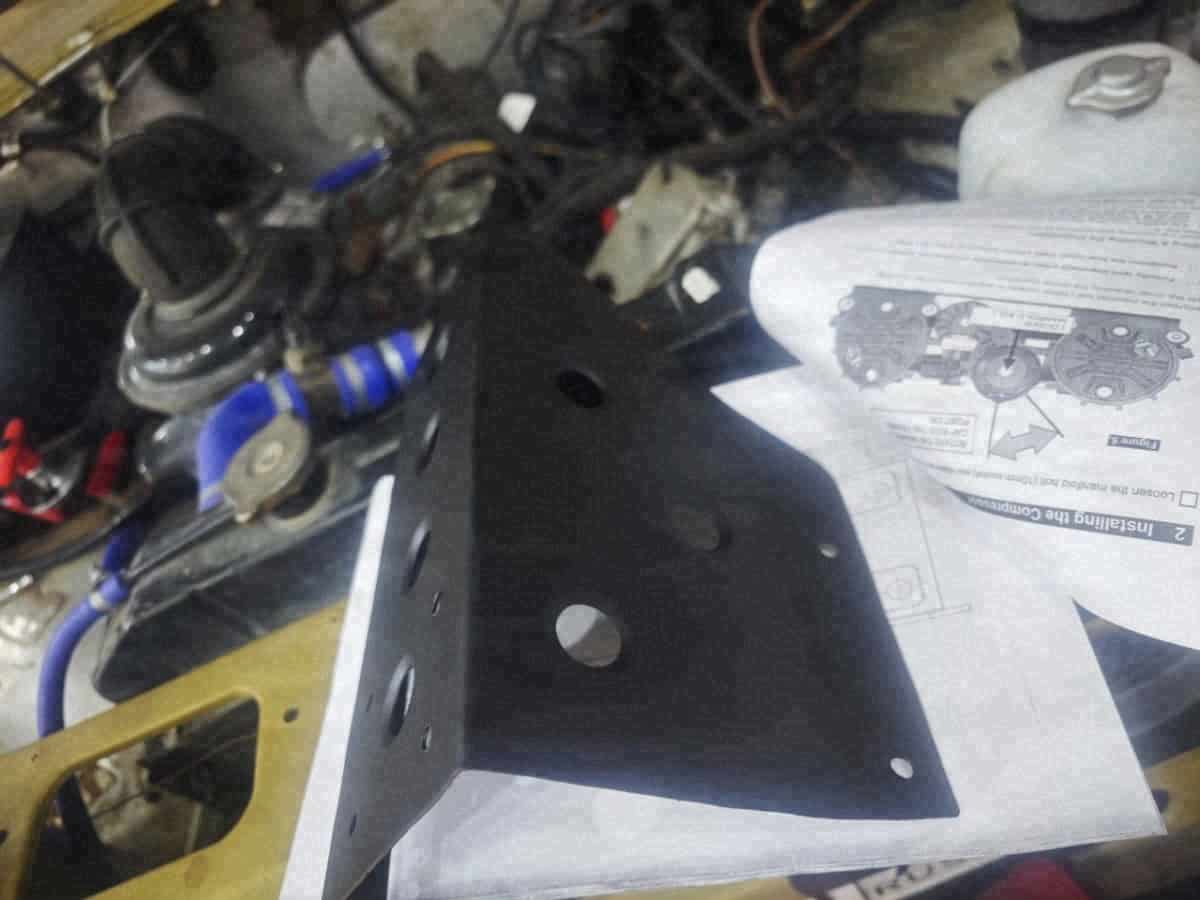

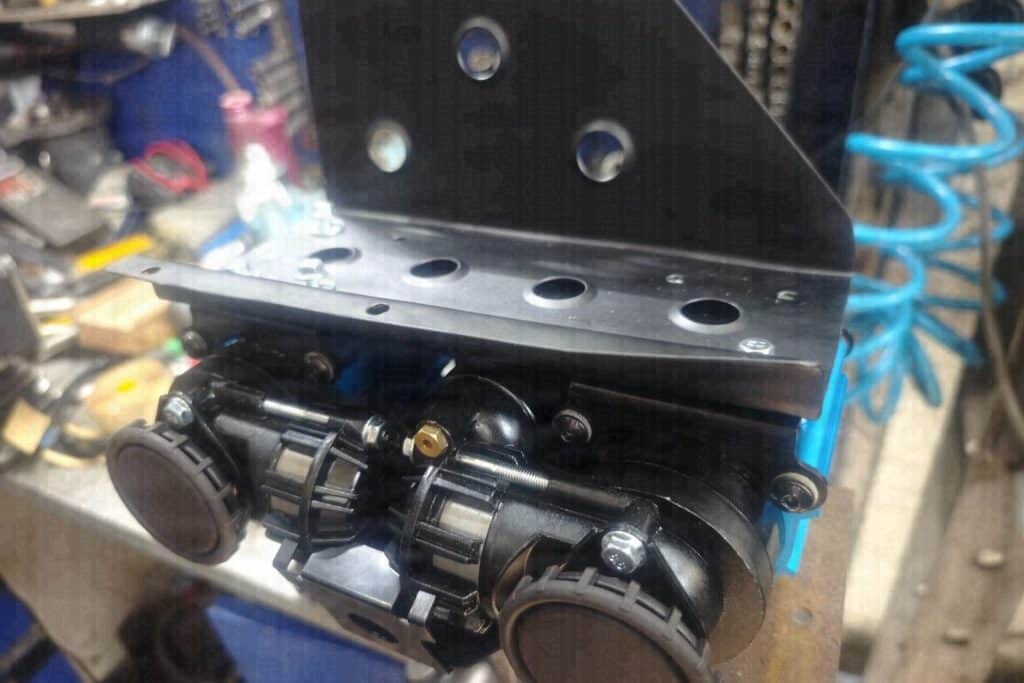

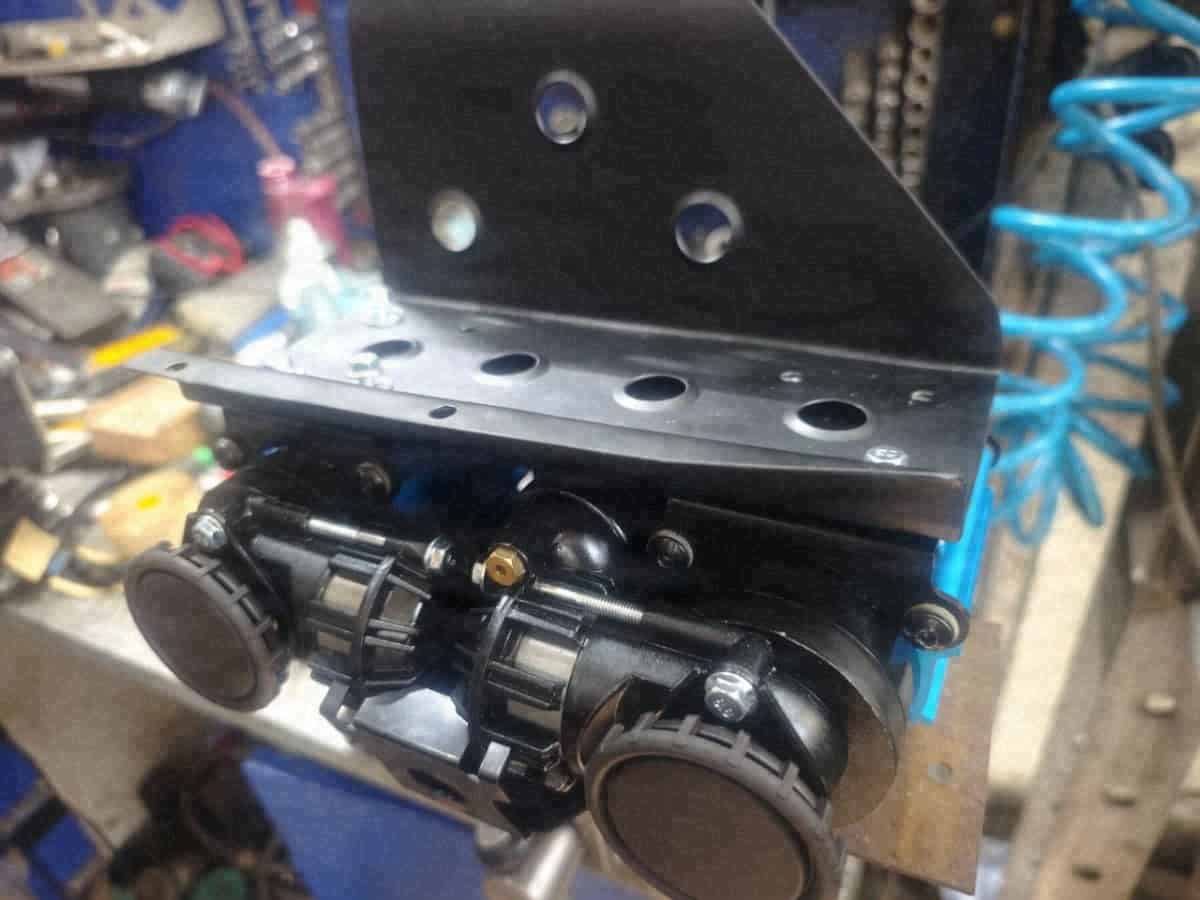

На кадрах компрессор стоит на площадке ещё до финальной установки. Отдельно виден кронштейн на инструкции в моторном отсеке: так проще оценить геометрию до затяжки.

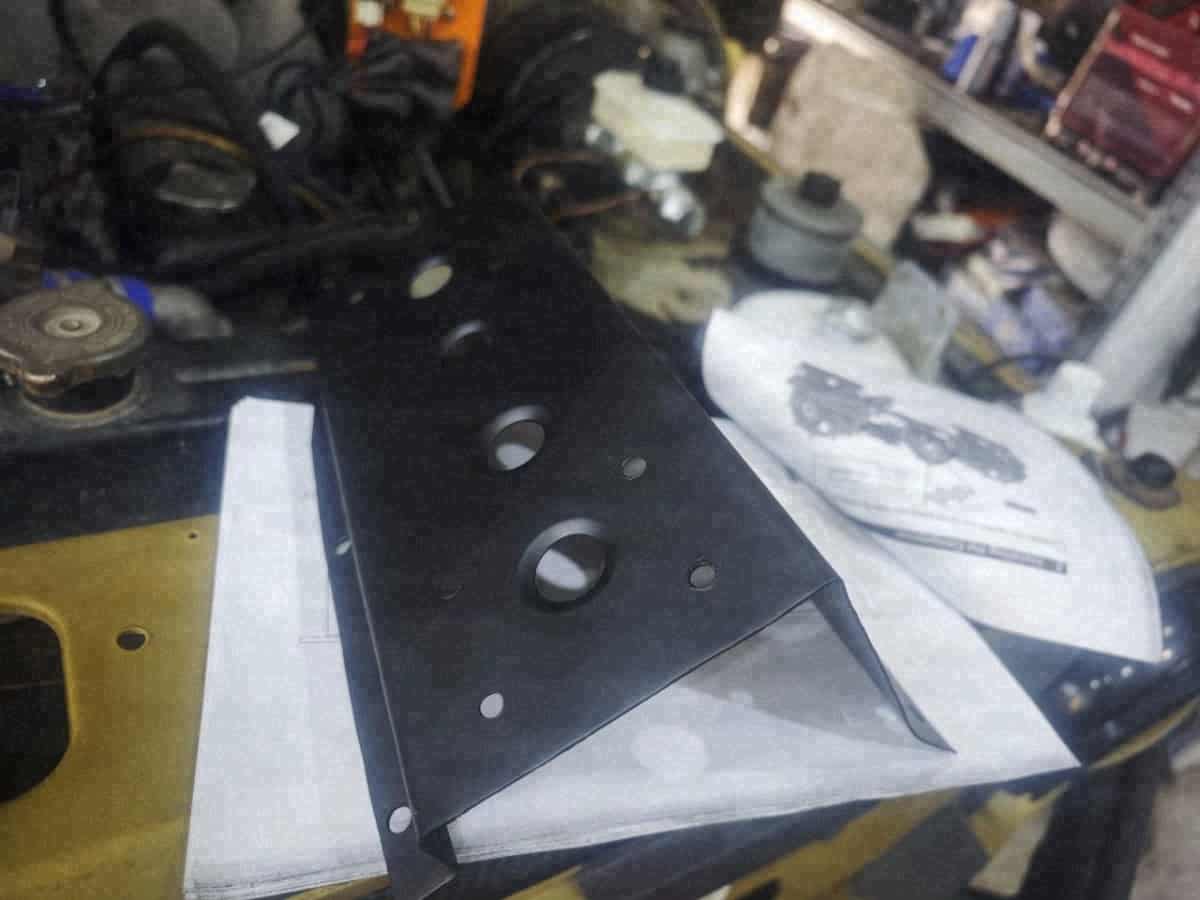

Общий вид кронштейна показывает габарит и точки крепления.
Узел не должен цеплять кожух и штатные патрубки, когда капот закрывается.

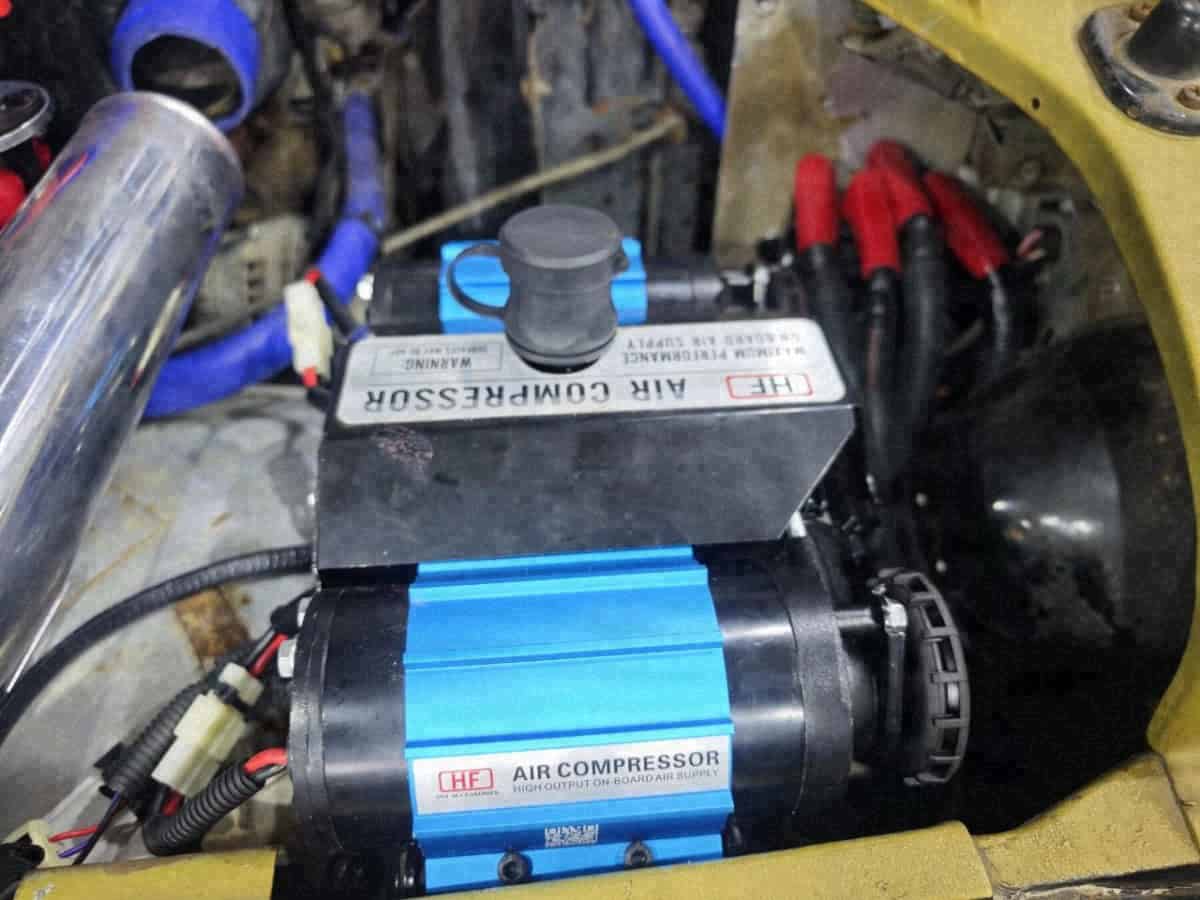

Как сидит компрессор после монтажа
После затяжки крепежа проверили зазоры к соседним узлам и ход капота.
Компрессор не должен касаться гофрированных патрубков.
Он не должен мешать снятию расходников, которые владелец меняет сам.
Объём работ на этом этапе (без электрики):
- Замеры и изготовление кронштейна из листа 1,5 мм.
- Разметка и крепление площадки компрессора в моторном отсеке.
- Монтаж двухпоршневого HF-компрессора 12 В.
- Вывод управления на клавишу HF COMPRESSOR на панели.
- Контроль зазоров и крепежа после первого запуска на холостом.

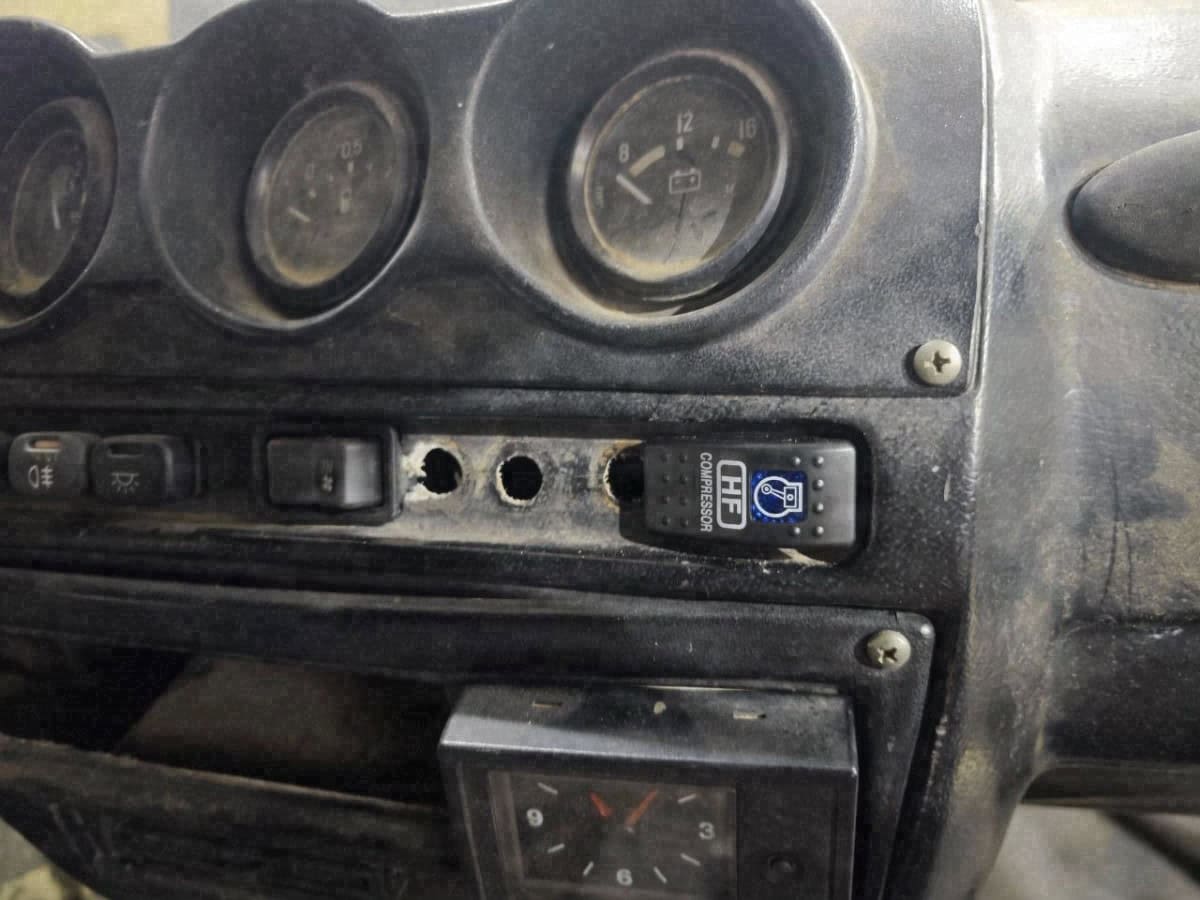

Как вывести клавишу HF COMPRESSOR на панель
Включение вынесли в салон: отдельная клавиша с надписью HF COMPRESSOR.
На фото видны незадействованные отверстия вокруг переключателя.
Мы не ретушируем их и не выдаём кадр за финальную отделку. Это честный промежуточный этап.
Чего нет в этой статье (и не будет выдумано):
- схема подключения к АКБ, номинал предохранителя и сечение кабеля;
- расположение реле и точка массы;
- маршрут шланга до колёс и клапаны — покажем, когда будут кадры проводки и пневмолинии.
Как проверить зазоры до затяжки крепежа
Проверьте зазор до кожуха и штатных патрубков ещё до финальной затяжки.
Сверьте точки крепления с замером в отсеке.
Лист 1,5 мм держит площадку, но без запаса по краям корпус может задеть патрубок.
Убедитесь, что капот закрывается и не касается корпуса компрессора.
Ориентир простой: вокруг крепежа остаётся место под ключ, как оставили при разметке «Барса».
Шаг повторного осмотра делают после холостого хода, а не только на подъёмнике.
Сделайте этот осмотр при хорошем свете. Вибрация на грунте быстро показывает слабую точку.
В мастерской зазор смотрят и при закрытом капоте, и когда он только касается упора.
Избегайте посадки на пластиковую опору: удар с колеи уходит в крепёж.
Риск не в виде полки, а в том, что слабая точка ослабнет после выезда.
Такой запас помогает не снимать компрессор ради одной гайки.
Сможете подтянуть крепёж, не разбирая площадку целиком.
Результат посадки — корпус не трёт кожух и не перекрывает расходники.
Что проверить перед первым запуском на холостом
Перед первым пуском на холостом ещё раз обойдите крепёж по кругу.
Ток, предохранитель и сечение кабеля здесь не называем: кадров силовой линии нет.
На холостом слушают корпус и смотрят, не сдвинулась ли площадка.
Если узел не трёт соседние детали, посадку на этом этапе можно оставить.
Финиш панели вокруг клавиши — отдельная работа. Незадействованные отверстия на фото остаются как есть.
Пневмолинию до колёс тоже не собираем в этой публикации. Её покажем вместе с проводкой, когда будут кадры.
Типичные ошибки при установке стационарного компрессора
Даже удачный кронштейн не спасёт, если узел висит без нормальных точек крепления.
На внедорожнике удары с колеи передаются на весь моторный отсек.
Площадку делают из стали достаточной толщины, здесь это лист 1,5 мм, и с запасом по крепежу.
Второй частый промах — экономия на доступе.
Компрессор ставят так, что потом нельзя подтянуть крепёж или сменить фильтр без полной разборки.
На «Барсе» при разметке оставили зазор под ключ и под руку мастера.
Третий момент — путать насос для шин с узлом кондиционера. В блоге есть отдельный разбор, почему штатный HVAC не заменяет подкачку.
Здесь установлен автомобильный компрессор для воздуха, а не переделка кондиционера.
Где заказать компрессор и монтаж в Тюмени
Custom’s Tuning, ул. Тополиная, 47, Тюмень: подбор стационарного компрессора, кронштейн под ваш отсек, клавиша в салон.
Модель из этой работы — двухпоршневой высокопроизводительный компрессор 12 В в каталоге мастерской.
Запись по телефону +7 922 480-80-85.
На том же УАЗ «Барс» ведётся отдельная практическая работа по шноркелю. Пакеты фото не смешиваем. После выхода обеих статей добавим перекрёстные ссылки в блоге.
Ещё по теме: как выбрать автомобильный компрессор для шин · бортовой компрессор 12 В: установка и проводка
Частые вопросы
Можно ли поставить такой компрессор на другой УАЗ?
Кронштейн из этой работы сделан под моторный отсек «Барса». На Patriot, Hunter или другой кузов геометрия будет иной: нужны новые замеры и, как правило, новая площадка.
Почему в статье нет проводки?
Кадры силовой и сигнальной линии ещё не сняты. Мы не публикуем вымышленные схемы: продолжение выйдет, когда оператор передаст фото и согласует описание.
Что означает надпись HF COMPRESSOR на клавише?
Это маркировка вынесенного включения компрессора HF на панели. Логика работы зависит от выбранного выключателя и схемы. Её опишем в материале про проводку.
Сколько времени занимает такой монтаж?
Срок зависит от сложности кронштейна и от того, как быстро согласованы точки в салоне. Изготовление стойки и посадка узла — отдельный этап от прокладки кабеля и финиша панели.
Нужен ли отдельный ресивер?
Зависит от схемы и задач. В этой публикации показаны кронштейн, компрессор и управление. Ёмкость и магистраль обсудим с владельцем при проектировании пневмоконтура.
