На карбюраторном УАЗ 3151 «Барс» шноркель завели не «просто в подкапотное» — собрана воздушная трасса от наружного заборника до карбюратора.
На карбюраторном УАЗ 3151 «Барс» шноркель завели не «просто в подкапотное». Собрана воздушная трасса — воздуховод от наружного заборника до карбюратора. «Барс» — сама машина, удлинённый 3151 из семейства, заводски близкий к УАЗ-3159 «Барс».
По пути штатный круглый корпус воздушного фильтра: чёрная крышка, патрубки, и уже с корпуса синий рукав уходит на карбюратор. В цехе этот корпус иногда называют «кастрюля».
К нам в мастерскую Custom’s Tuning на Тополиной приехал камуфляжный «Барс» с карбюраторным мотором — показать, как на такой машине довели воздух от шноркеля до карбюратора через штатный фильтр. Что мы сделали: смонтировали наружный заборник, проложили гофру через моторный щит, вывели трубу в отсек, стыковали магистраль с круглым корпусом воздушного фильтра и с рукавом на карбюратор, затем сняли кадры тракта для блога.
Машина в камуфляже, мотор карбюраторный. Ниже — как собран тракт, по кадрам из мастерской, без диаметров и марок, которых на фото не прочитать. Если выбираете комплект под свой УАЗ, начните с обзора: как выбрать шноркель для внедорожника; для Patriot и Hunter — отдельный разбор шноркеля на УАЗ Patriot и Hunter.
Коротко: на «Барсе» воздух идёт заборник → красная гофра через щит → труба и синий рукав в отсеке → корпус фильтра → карбюратор. По фото не судят о глубине брода и приросте тяги — герметичность проверяют на машине.
Как устроен корпус воздушного фильтра на «Барс»
Круглый чёрный корпус фильтра стоит на моторе: крышка сверху, посадка под рукав, рядом карбюратор — это штатный узел впуска, а «кастрюля» здесь только цеховое имя корпуса, не название УАЗа.
На кадре корпус виден целиком: с крышки синий рукав переходит на металлический адаптер карбюратора.
Как выглядит шноркель снаружи

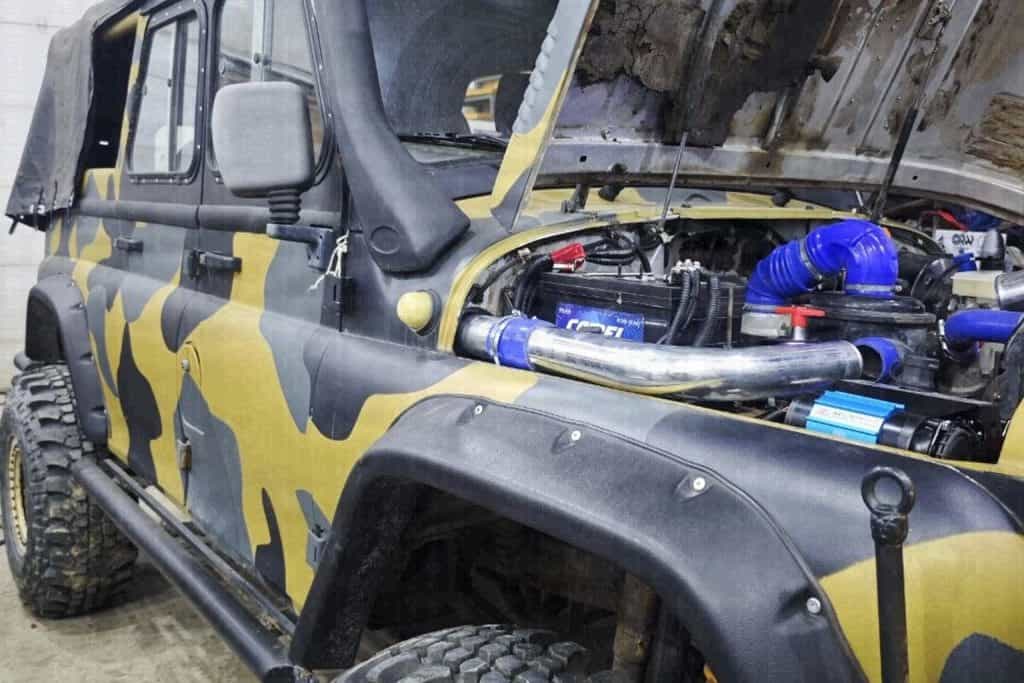

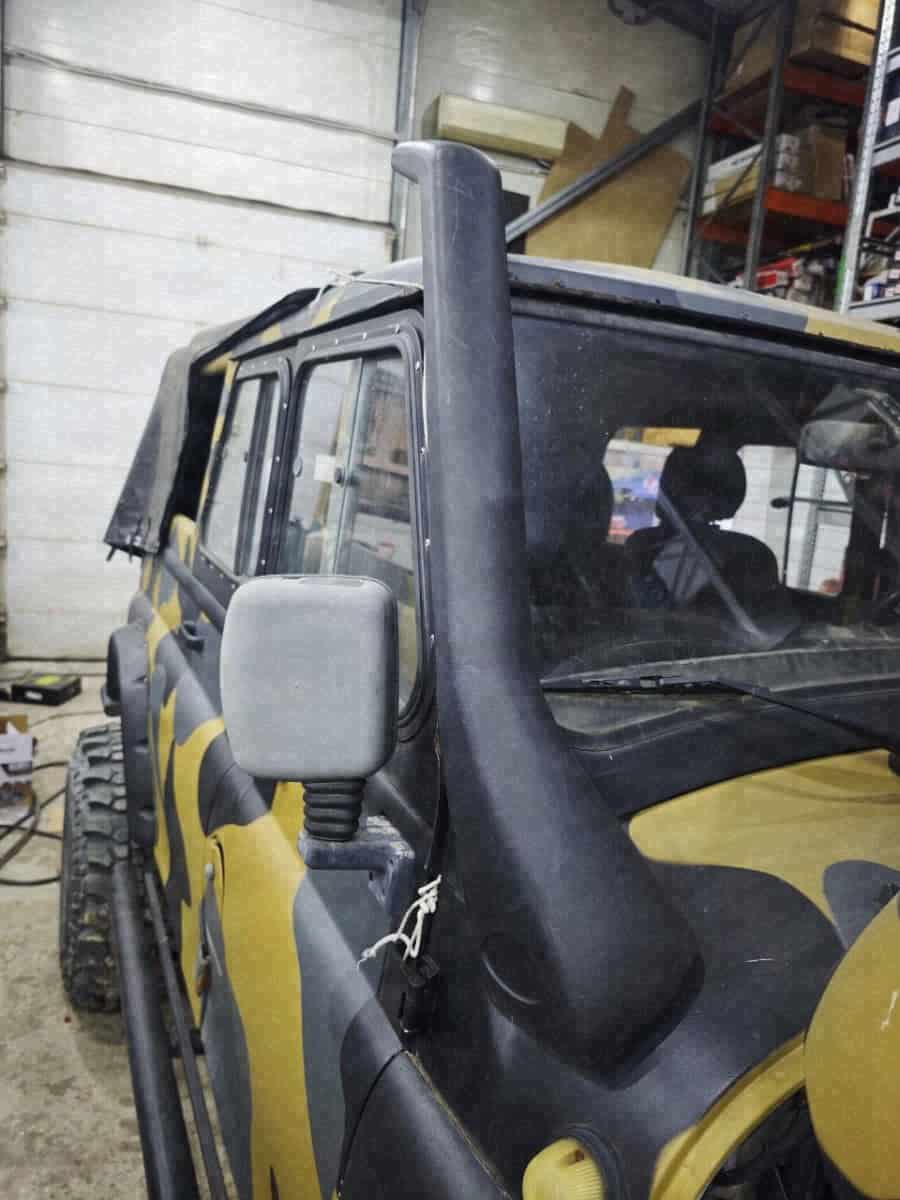

Чёрный заборник стоит на передней стойке. Головка поднята к кромке крыши, тело уходит вниз, в крыло. На общем виде с открытым капотом видны и шноркель, и вход трубы в отсек через борт.
Как идёт воздух от заборника до карбюратора
Порядок от наружной головки до карбюратора.
- Заборник на стойке. Снаружи чёрный шноркель.

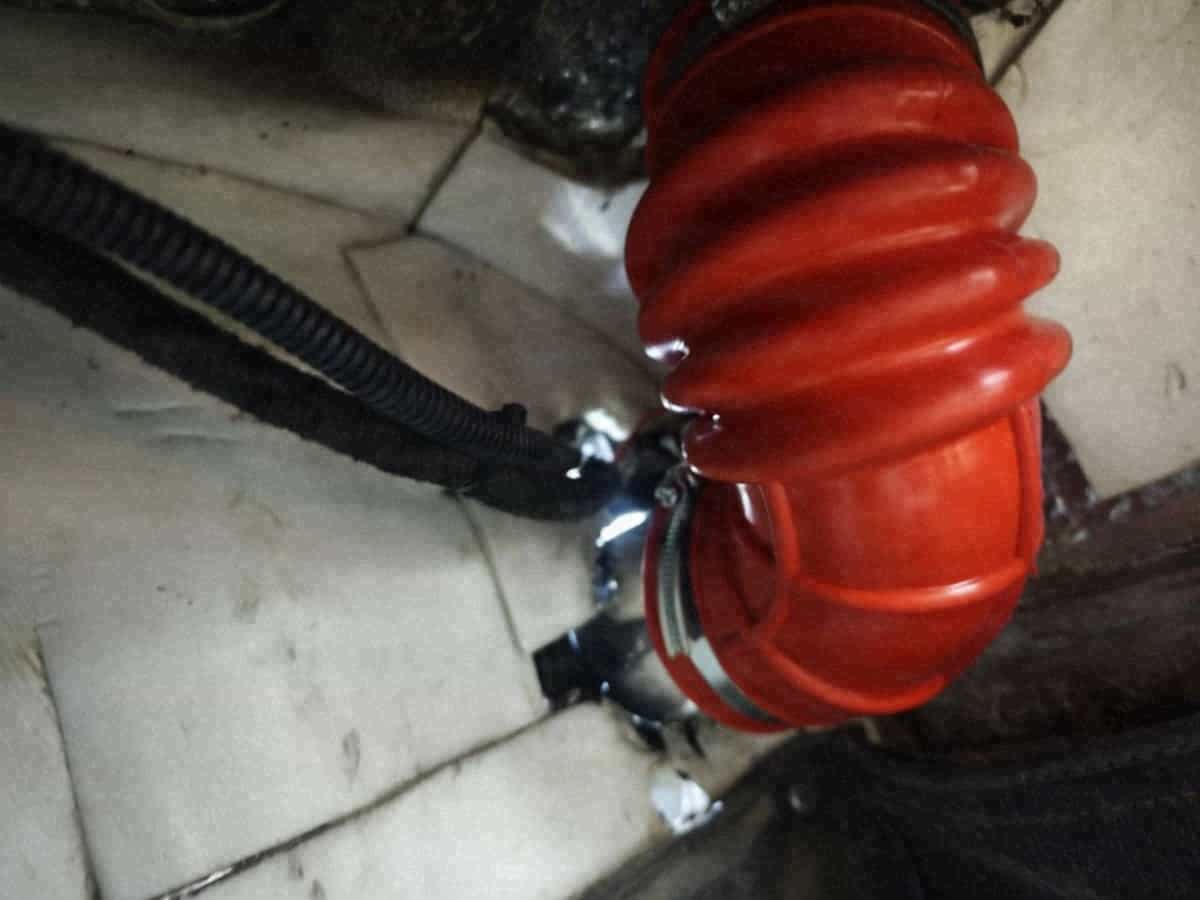

- Красная гофра через моторный щит. Красная гофрированная труба с угловым коленом сидит хомутом на полированном патрубке в щите. Это проход воздуха шноркеля из-за щита в отсек, не отдельная магистраль.

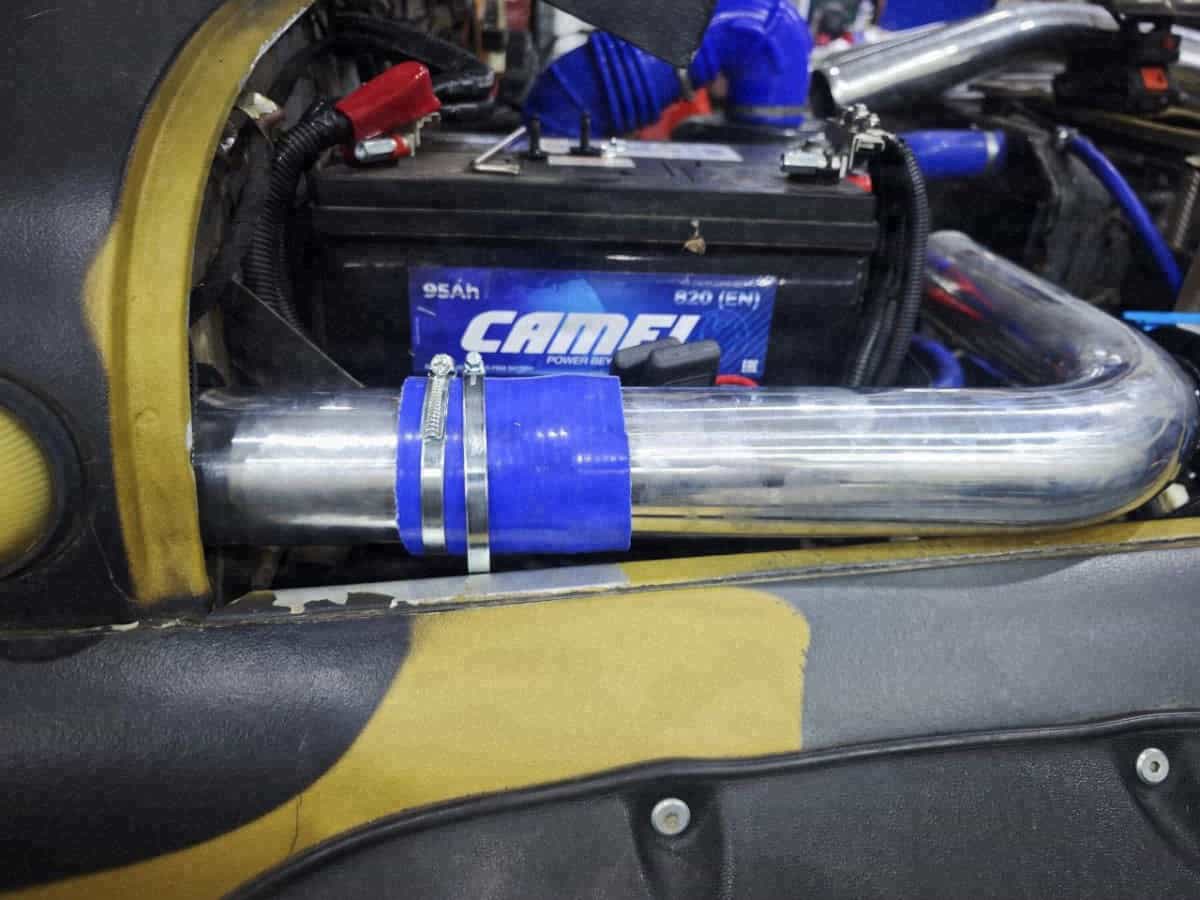

- Алюминиевая труба и синий силикон в отсеке. Полированная труба выходит из борта и стыкуется коротким синим силиконовым рукавом. Хомут на рукаве виден. Диаметр по фото не снимали.
- Круглый корпус фильтра. Чёрный корпус воздушного фильтра принимает впуск.

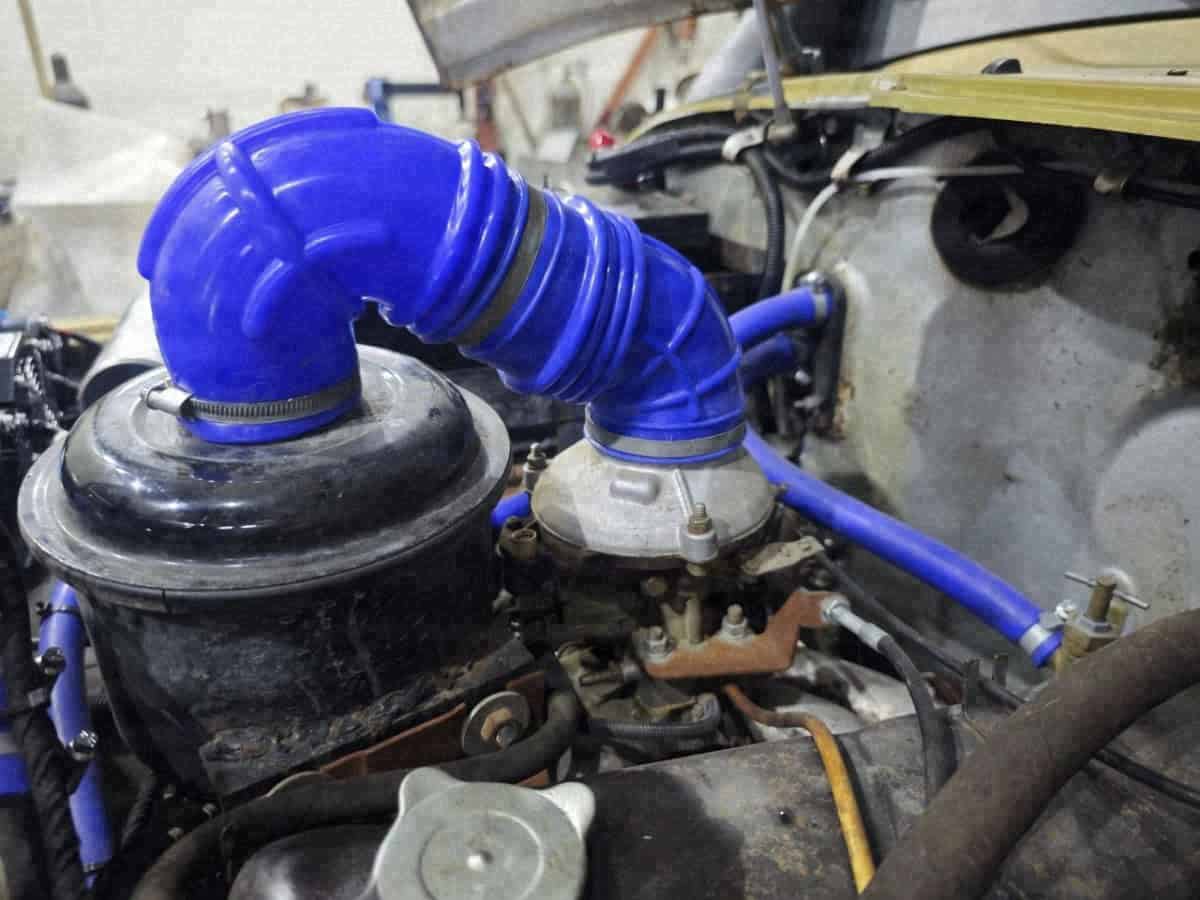

- С корпуса на карбюратор. Синий рукав — угол и гофрированный участок — идёт с крышки корпуса на адаптер карбюратора. Модель карбюратора на кадре не подписана, поэтому её не называем.
Марку силикона, число хомутов «в комплекте» и сечение трубы в текст не ставим: на фотографиях этого не прочитать.
В отсеке в кадр попадает и соседнее оборудование. К подключению шноркеля оно не относится, отдельной темой его не разбираем.
Как сверить узлы воздушной трассы по таблице
Сверьте порядок узлов с кадрами — так проще понять, где искать подсос воздуха мимо фильтра, если мотор тянет «на холостом дыхании». Таблица ниже помогает быстрее сопоставить фото и реальный порядок соединений; после монтажа избежать путаницы «труба шноркеля / отдельная магистраль» проще, когда каждый участок назван. Результат такой сверки — ясная карта стыков перед первой поездкой по грязи.
| Узел | Что видно на фото | Зачем в тракте |
|---|---|---|
| Заборник на стойке | Чёрная головка у крыши | Поднимает точку забора воздуха |
| Красная гофра | Колено в моторном щите | Проход из-за щита в отсек |
| Труба + синий рукав | Полированная труба, хомут | Стык в отсеке до фильтра |
| Корпус фильтра | Круглая «кастрюля» | Штатная фильтрация перед карбюратором |
| Рукав на карбюратор | Синий гофрированный участок | Финальный патрубок на дроссель |
Ориентир мастерской: воздуховод шноркеля на карбюраторном УАЗ логичнее вести через штатный корпус фильтра, а не «в обход» — иначе растёт риск подсоса грязного воздуха мимо элемента.
Что проверить на машине после монтажа тракта
Герметичность стыков и отсутствие подсоса мимо фильтра проверяют уже на машине, не по одной фотографии. В мастерской обычно смотрят хомуты, посадку гофры на патрубках и плотность крышки корпуса фильтра.
- Проверьте затяжку хомутов на красной гофре и синих рукавах — вибрация ослабляет стыки.
- Убедитесь, что крышка корпуса фильтра садится без щели по периметру.
- Сверьте, нет ли свиста на прогреве: свист часто указывает на подсос воздуха мимо фильтра.
- Выберите сухой день для первой проверки — так проще отличить конденсат от течи.
Почему одних фотографий мало для оценки брода
По этим кадрам нельзя сказать, на какую глубину машина пойдёт вброд и прибавила ли тяга. Виден собранный тракт: заборник выше, воздух доведён до штатного фильтра и с фильтра — на карбюратор.
Фото помогают понять геометрию тракта, но не заменяют замер герметичности и испытание на маршруте. Если после брода мотор «задыхается», проблема может быть не в высоте заборника, а в незаметном подсосе на стыке — это уже диагностика на живой машине. В мастерской мы обычно рекомендуем сначала пройти сухой участок и прослушать впуск на холостых оборотах, прежде чем планировать глубокий брод.
Как отличить цеховые названия от модели УАЗ
«Барс» в заголовке — про автомобиль. Слово «кастрюля» в цехе относится только к круглому корпусу воздушного фильтра. Не путайте жаргон про железо с названием модели: на других УАЗах корпус фильтра тоже могут так назвать, но кузов будет другим.
Модификации линейки завода УАЗ (в том числе индекс 3159 в семействе «Барс») уточняйте по заводской документации к вашему VIN — в статье мы опираемся на живые кадры конкретной машины в мастерской, а не на паспортные таблицы.
