Как выбрать лифт подвески УАЗ Патриот

Что проверить в подвеске УАЗ Патриот до заказа лифт-комплекта

---

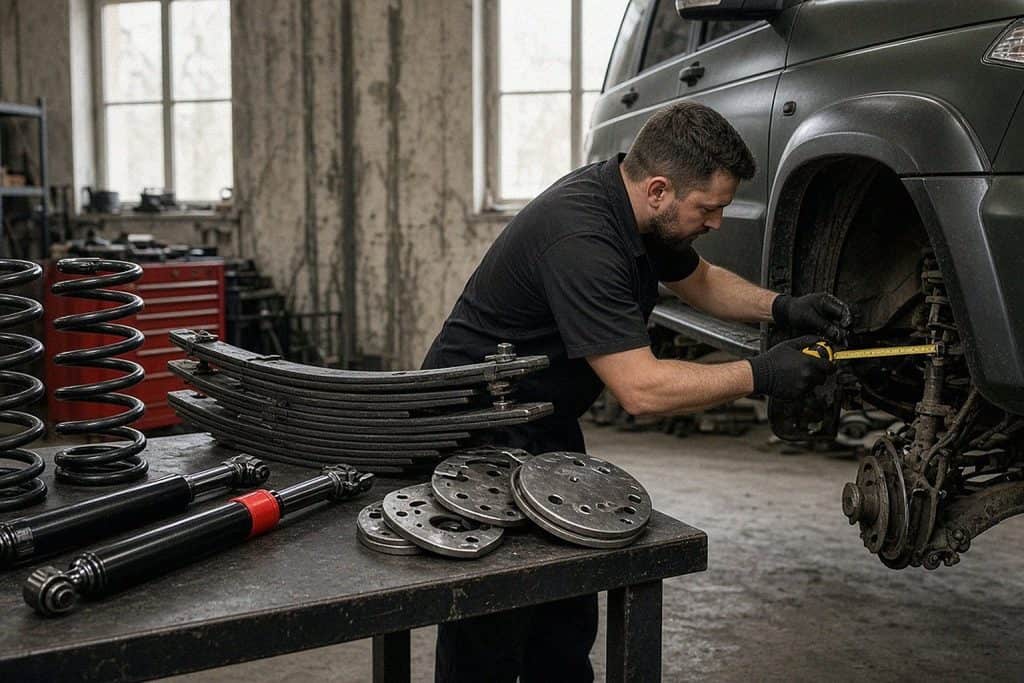

У передней части зелёного УАЗ Патриот 2019 года выпуска мастер садится на колени, включает фонарик и рулеткой меряет зазор между витком пружины и чашкой моста Спайсер: после самостоятельного подъёма кузова на 50 мм такая проверка идёт раньше любого разговора хозяина о плавности и управляемости.

В витрине каталога и на маркетплейсах такие комплекты обычно свёрнуты в одну строку — «лифт-комплект 50 мм на Патриот», одна цена и фотография пружины на фоне колеса. На деле подвеска Патриота требует раздельного решения по каждой оси: передние пружины подбирают по килограммам постоянного веса, а не на глаз, угол кастора нужно вернуть кастор-платами, а не ждать, что мост «сам устоится», и длину тормозных шлангов проверяют отдельно, а не полагаются на заводской запас. Три ловушки повторяются чаще остальных: избыточно жёсткие пружины на пустую машину превращают подвеску в подобие табурета без хода на сжатие, забытый кастор отправляет руль в пустое рысканье по полосе, а нетронутый заводской тормозной шланг рвётся у фитинга при диагональном вывешивании моста.

Похожий автомобиль привозили в мастерскую Custom’s Tuning на Тополиной, 47 в Тюмени: владелец УАЗ Патриот 2019 года выпуска готовил машину под поездки в тайгу и сам поставил комплект пружин и рессор с подъёмом 50 мм максимальной жёсткости, оставив заводские амортизаторы и штатные тормозные шланги. На первом же грейдере пустая машина начала жёстко выбивать подвеску на отбое с гулкими ударами в кузов, а на трассе Патриот стал пугающе рыскать — руль терял реактивное усилие и не возвращался в центр сам. Что мы сделали: вернули угол наклона шкворней кастор-платами РИФ RIF060-88001 до стабильных +3,5 градуса, заменили амортизаторы на длинноходные РИФ SA205 спереди и PLT215 сзади и поставили армированные тормозные шланги с запасом по длине на диагональном вывешивании мостов. После этого внедорожник перестал стучать на кочках и уверенно держит прямую траекторию.

Ниже — разбор, который поможет избежать слепого подражания одной строке на коробке и собрать лифт подвески под УАЗ Патриот осознанно: как выбрать передние пружины по нагрузке, когда ставить лёгкий или тяжёлый пакет задних рессор, зачем кастор-платы и армированные шланги и какие детали нельзя переносить с Хантера или Буханки. Если нужна общая логика подбора лифта для любого внедорожника 4×4, в блоге есть статья как выбрать лифт подвески — здесь же разберём именно Патриот.

Зачем УАЗ Патриот лифт подвески: колёса 32–33 дюйма и дорожный просвет

Лифт подвески освобождает место в арках под крупные колёса и поднимает кузов, бамперы и пороги над землёй. Дорожный просвет под самим мостом Спайсер он не меняет.

Нижняя точка переднего и заднего редуктора жёстко закреплена на оси колёс, поэтому поднять её лифтом подвески физически нельзя — работает только диаметр шины: каждые два дюйма наружного размера дают около 25 мм подъёма моста над грунтом. Задача лифта на 50 мм принципиально другая — он увеличивает углы въезда, съезда и рампы, снимает лишнюю нагрузку с бамперов и порогов в колее и, главное, открывает в арке пространство для шин 265/75 R16 или 235/85 R16: без лифта такая резина просто упрётся в подкрылок на вывороте, а с правильным подъёмом вы получите нужный зазор без риска её задеть. Путаница «лифт поднял машину — значит и мост теперь выше» встречается в разговорах с клиентами мастерской чаще прочих, и разбираться с ней правильно до заказа пружин, а не после.

Как устроена подвеска УАЗ Патриот: мосты Спайсер и тяга Панара

Спереди у Патриота зависимая пружинная подвеска на двух продольных рычагах, сзади — зависимая рессорная подвеска того же моста Спайсер.

Каждый продольный рычаг спереди (в обиходе — клюшка) одним концом крепится к кузову, другим — к балке переднего моста, а поперечное положение моста держит тяга Панара. Сзади балка моста висит на двух малолистовых рессорах и дополнительно связана со стабилизатором поперечной устойчивости. Когда кузов поднимается лифтом, рычаги спереди и рессоры сзади встают под новым углом — обе геометрии требуют отдельной коррекции, и простая установка жёстких пружин сверху эту задачу не решает.

Лифт 50 мм для Патриота: как выбрать высоту подъёма без лишнего риска

Для УАЗ Патриот подъём 50 мм — рабочий максимум без переделки кузова. Выше обычно требуется подрезка арок и смещение опор моста.

На высоте 30 мм детали подвески почти не выходят за пределы заводской геометрии: кастор смещается незначительно, тормозные шланги сохраняют запас, а крепёж рулевых тяг остаётся в штатном положении — это щадящий гражданский вариант для города и редких грунтовок. На 50 мм картина другая: угол кастора уходит заметно, амортизаторы работают у предела хода, а тормозные шланги натягиваются при вывешивании моста. Это не делает 50 мм плохим решением — для колёс 32–33 дюйма это, наоборот, золотой стандарт, — но каждый из трёх узлов требует отдельной коррекции, о которой дальше по тексту.

Как подобрать передние пружины по нагрузке: 0–30, +50 и +100 кг

Передние пружины на Патриот подбирают по весу уже установленного или планируемого оборудования, а не по слову «жёсткий».

Для машины со штатным пластиковым бампером без тяжёлого обвеса подходят пружины РИФ с нагрузкой 0–30 кг и лифтом 30 мм (артикул 01-010A) — они держат умеренный подъём без избыточной жёсткости и сохраняют мягкую работу подвески на мелкой гребёнке. Если спереди стоит силовой бампер или лебёдка на 9500–12000 фунтов — а это обычно пара десятков килограммов стали и мотор-редуктор лебёдки впереди оси, — нужны пружины РИФ с нагрузкой +50 кг и лифтом 50 мм (артикул 060-750B); сопоставимый по весу передний силовой бампер на Патриот разобран в отдельной статье. Пружины на +100 кг оправданы только под по-настоящему тяжёлый обвес — экспедиционный бампер, лебёдку и полный бак сверху; на пустую машину такой пакет ставят редко, и каждый раз подвеска после этого «встаёт колом», теряя запас хода на сжатие.

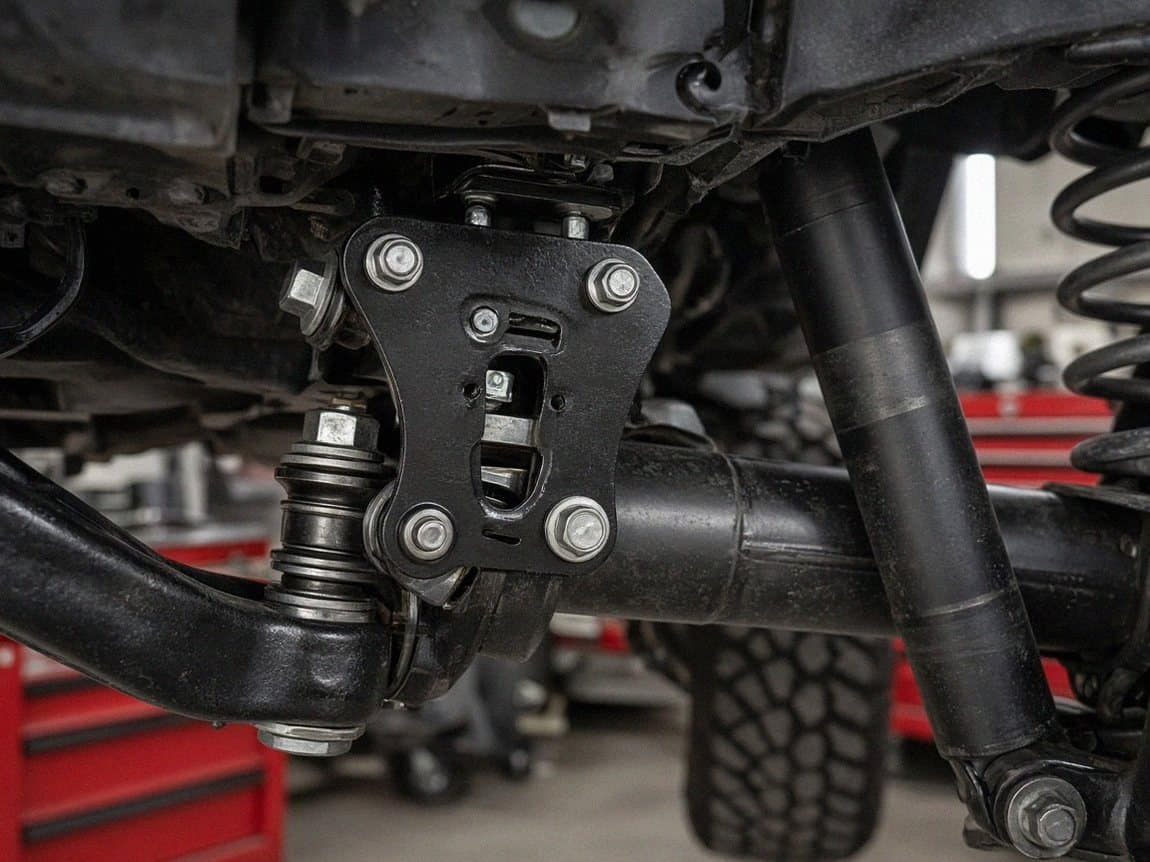

Угол кастора и кастор-платы РИФ: как вернуть управляемость после лифта

При подъёме передней подвески на 50 мм угол наклона шкворней (кастор) уходит назад на 2–4 градуса. Без коррекции это убирает самовозврат руля.

Кастор отвечает за то, что руль сам возвращается в прямое положение после поворота, а машина держит заданную траекторию без постоянных подруливаний. Когда продольные рычаги спереди меняют угол из-за подъёма кузова, точка поворота шкворня проворачивается вместе с ними, и заводской угол в +2…+3 градуса может уйти в ноль или даже в минус. На дороге это чувствуется как лёгкое, но навязчивое рыскание — руль «гуляет» сам по себе, и приходится постоянно его ловить руками. Кастор-платы РИФ для Патриота и Хантера (артикул RIF060-88001) монтируются на продольные тяги и доворачивают мост на 2–5 градусов, возвращая угол в рабочий диапазон. Этот узел не опция «для совсем требовательных» — без него лифт 50 мм на Патриоте в мастерской не считают завершённым.

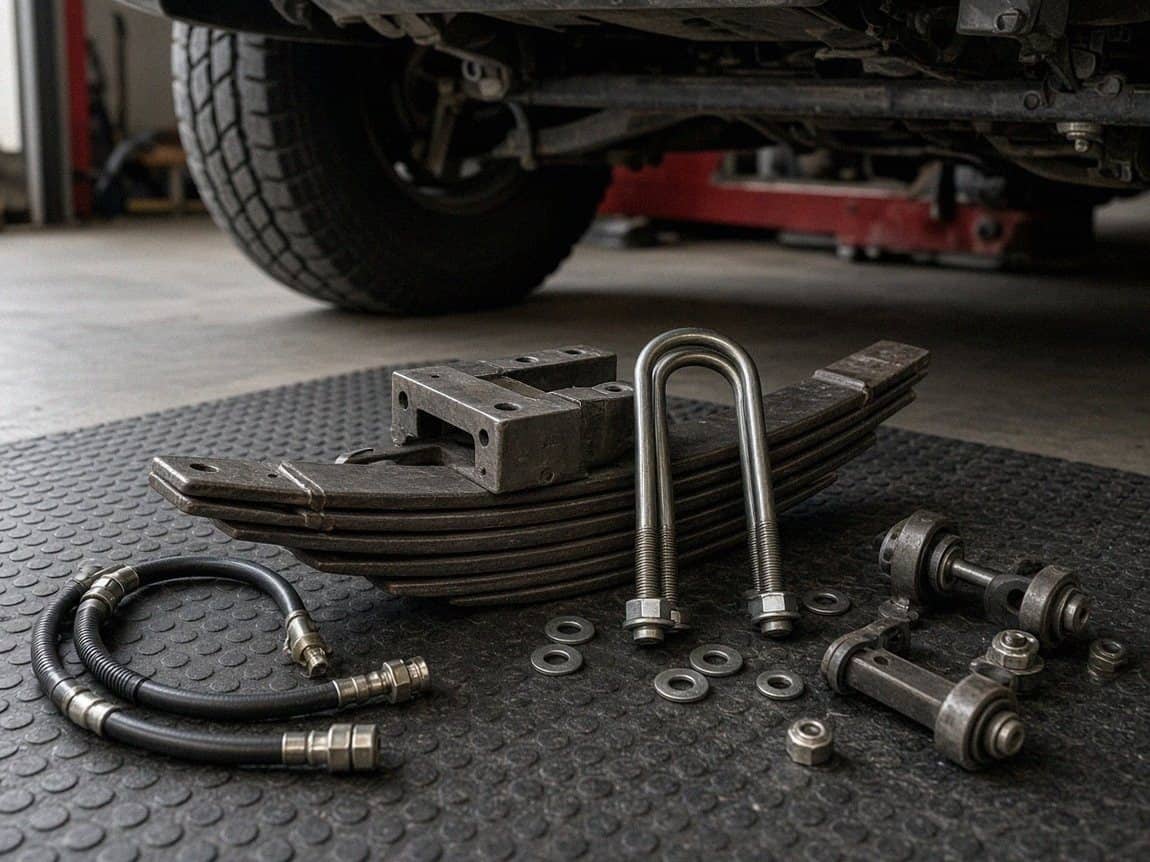

Задние рессоры: как выбрать между RIFHAN-540B и RIFHAN-540C

Жёсткость задних рессор на Патриоте подбирают по весу постоянной нагрузки, а не на глаз. Принцип тот же, что и у передних пружин.

Пакет РИФ на 0–150 кг (артикул RIFHAN-540B) рассчитан на повседневную эксплуатацию с умеренным багажом — такого пакета достаточно для большинства машин с лифтом 50 мм без тяжёлого экспедиционного оборудования сзади. Если на заднем бампере висит силовая калитка с запасным колесом 33 дюйма, а в багажнике постоянно стоят дополнительный бак и спальное место, нужен усиленный пакет РИФ на 150–300 кг (артикул RIFHAN-540C) — он держит высоту под постоянным весом и не садится на последний лист при полной загрузке. Патриот-Пикап с четырёхлистовым грузовым пакетом сзади подбирают отдельно от обычного кузова Патриота: там своя линейка под большую полезную нагрузку.

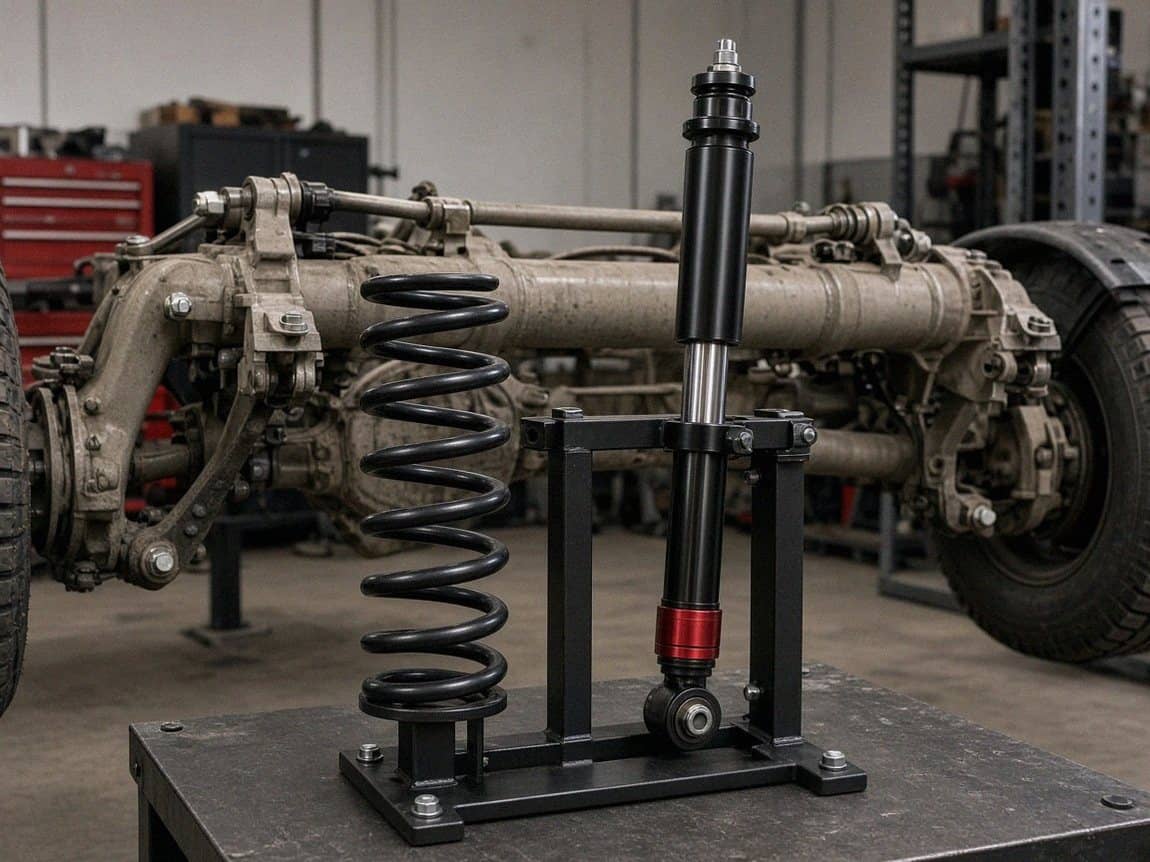

Амортизаторы под лифт 50 мм: как подобрать ход штока

Заводской амортизатор рассчитан на заводскую высоту подвески. После лифта короткий шток работает жёстким ограничителем хода, а не гасителем колебаний.

На отбое колесо после лифта проходит больший путь, чем заложено в заводской конструкции, и если оставить штатную стойку, шток в какой-то момент просто «встанет в упор» металлом в металл — удар передаётся прямо в кузов, а при частых повторениях страдает клапанная группа. Спереди под лифт 50 мм ставят усиленный амортизатор РИФ (артикул SA205) с увеличенным рабочим ходом, согласованным с новой высотой пружины. Сзади для той же задачи подходит амортизатор РИФ «Арктика» (артикул PLT215) — он рассчитан сразу на Патриот, Хантер и Буханку с лифтом 50 мм, но крепления на каждой платформе свои, и карточка это явно уточняет. Проверка простая: на полностью разгруженной подвеске амортизатор должен свободно пройти весь ход отбоя без стука металла о металл.

Значения ниже — ориентир по данным карточек каталога sto-tvk на дату подготовки статьи; перед заказом проверьте параметры по актуальной документации производителя.

Деталь	Артикул	Параметр	Источник (ориентир)
Пружина передняя РИФ, лифт 30 мм	01-010A	нагрузка 0–30 кг	описание карточки на sto-tvk
Пружина передняя РИФ, лифт 50 мм	060-750B	нагрузка +50 кг	описание карточки на sto-tvk
Кастор-плата РИФ	RIF060-88001	доворот +2…+5°	описание карточки на sto-tvk
Рессора задняя РИФ	RIFHAN-540B	нагрузка 0–150 кг	описание карточки на sto-tvk
Рессора задняя РИФ, лифт 50 мм	RIFHAN-540C	нагрузка 150–300 кг	описание карточки на sto-tvk
Амортизатор передний РИФ, лифт 50 мм	SA205	увеличенный ход штока	описание карточки на sto-tvk
Амортизатор задний РИФ «Арктика», лифт 50 мм	PLT215	для Патриота, Хантера, Буханки	описание карточки на sto-tvk

Тормозные шланги после лифта: чек-лист проверки запаса хода

На Патриоте пять тормозных шлангов: два к передним колёсам, два к переднему мосту и один к заднему. После лифта все пять держат вывешивание мостов, не только статику.

Короткий заводской шланг рассчитан на заводской ход подвески, и при диагональном вывешивании — когда одно колесо глубоко в колее, а противоположное на бугре — он натягивается почти как струна у самой завальцовки фитинга. Если запаса не хватает, рано или поздно шланг рвётся именно в этой точке, а на бездорожье это означает мгновенную потерю тормозов на одном контуре. Проверка перед выездом простая: вывесьте по очереди переднее и заднее колесо на максимальный ход и убедитесь, что шланг на всей длине сохраняет свободный провис без натяжения в дугах. Подробный разбор, как подбирают армированные шланги под увеличенный ход после лифта, — в статье тормозные шланги после лифта подвески.

УАЗ Патриот против Хантера и Буханки: почему детали нельзя путать

У Патриота, Хантера и Буханки совпадает только логотип на капоте. Передние пружины, рессоры и геометрия подвески у каждой модели свои.

Хантер легче Патриота в передней части и держится на других пружинах — для него собственная линейка РИФ HAN-740B, которая на Патриоте просядет сильнее расчётного из-за иного распределения массы по осям. У Буханки передняя подвеска вообще устроена иначе: вместо пружин и продольных рычагов там продольные листовые рессоры шириной 45 мм спереди и сзади, и кастор-платы Патриота к такой конструкции попросту не подойдут по посадочным местам. Единственная точка пересечения — задний амортизатор РИФ «Арктика» PLT215, который производитель рассчитал сразу на все три платформы с лифтом 50 мм, указав это прямо в описании карточки. Переносить остальные детали «по памяти» между моделями — частая причина повторных заездов в мастерскую с жалобами на жёсткость или просадку.

Как выбрать шины после лифта 50 мм: 265/75 R16 и 235/85 R16

Штатный максимум для Патриота — 245/70 R16. После лифта 50 мм на арку свободно встают 265/75 R16 или 235/85 R16 без контакта с подкрылком.

На заводской высоте шина крупнее 245/70 R16 задевает подкрылок или брызговик уже на небольшом вывороте руля — лифт убирает именно этот зазор. Перед покупкой колесо в сборе прикладывают к арке на полностью вывешенной подвеске и на максимальном вывороте: так проверяют реальный зазор на конкретной машине, а не ориентируются на чужие фотографии с досок объявлений. Параллельно стоит сверить и диски — вылет и разболтовку 5×139,7 для внедорожников и УАЗов разбирали отдельно в статье про диски для внедорожника 5×139,7. Чем крупнее итоговый диаметр колеса, тем заметнее растёт реальный дорожный просвет под мостом, но считать его нужно от диаметра шины, а не от высоты лифта.

Ошибки при самостоятельном лифте подвески Патриота

В мастерской регулярно разбирают один и тот же набор промахов самостоятельного монтажа — каждый сначала выглядит мелочью до выезда.

Отдельная и самая опасная недоработка — забытые тормозные шланги: без проверки запаса на вывешивании натянутый шланг рвётся именно в походе, когда до мастерской далеко.

Чек-лист перед выездом после установки лифта

Собрать список проверок перед первым выездом быстрее, чем потом разбираться с подвеской на трассе.

После монтажа стоит проверить момент затяжки крепежа рычагов и рессор по регламенту, а затем сделать сход-развал: лифт меняет углы установки колёс даже при полностью правильно собранном комплекте, и это снижает риск неравномерного износа шин в первые же месяцы.

Где купить и установить лифт подвески УАЗ Патриот в Тюмени

Подобрать и установить лифт-комплект на УАЗ Патриот можно в мастерской Custom’s Tuning по адресу ул. Тополиная, 47, Тюмень, телефон +7 922 480-80-85; на месте сверяем применимость каждой детали к году выпуска и кузову вашего Патриота, проверяем комплектность перед монтажом и делаем сход-развал после установки.

• Артикул 01-010A — пружины РИФ передние, нагрузка 0–30 кг, лифт 30 мм — в наличии.
• Артикул 060-750B — пружины РИФ передние, нагрузка +50 кг, лифт 50 мм — в наличии.
• Артикул RIF060-88001 — кастор-плата РИФ для Патриота и Хантера, лифт 50 мм — в наличии.
• Артикул RIFHAN-540B — рессора задняя РИФ, нагрузка 0–150 кг — в наличии.
• Артикул RIFHAN-540C — рессора задняя РИФ, нагрузка 150–300 кг, лифт 50 мм — в наличии.
• Артикул SA205 — амортизатор РИФ передний усиленный, лифт 50 мм — в наличии.
• Артикул PLT215 — амортизатор РИФ «Арктика» задний, лифт 50 мм — в наличии.

Актуальный состав и наличие уточняйте по карточке на дату обращения; применимость к конкретному году выпуска Патриота мы дополнительно сверяем в мастерской перед оплатой, и это снижает риск купить деталь не под свой кузов.
