Как подобрать тормозные шланги после лифта подвески

Расширенное руководство от экспертов Custom’s Tuning

---

Перед выездом на грунтовку к озеру владелец Suzuki Jimny с лифтом и длинноходными амортизаторами встал на колено у переднего колеса: на ровной парковке штатный тормозной шланг выглядел нормально, резина без трещин. В мастерской, когда подвеску прогнали до нижнего отбоя, магистраль натянулась без запаса, у фитинга побелела гофра — как струна на гитаре, только вместо звука риск разрыва в первой колее.

На бумаге всё просто: лифт поднял клиренс, «взял удлинённый комплект с полки» — и поехал. На практике ловят три ловушки. Длину меряют по снятому штатному шлангу на верстаке, а не на машине с установленным лифтом и полным отбоем. Заказывают один новый шланг, остальные оставляют резиновые — и педаль снова «ватная». И забывают про прокачку после замены: на спуске с косогора тормозной путь становится непредсказуемым.

В мастерскую Custom’s Tuning этот Jimny приехал не из-за мягкой педали, а чтобы не рисковать обрывом на маршруте. Что мы сделали: сняли колесо, вывесили узел на полный отбой, замерили трассу магистрали, сравнили готовый Tough Dog под Jimny с АБС из каталога и вариант изготовления HEL под фактическую геометрию после лифта, затем установили выбранный комплект и прокачали контур.

Ниже — разбор, чтобы до покупки понять, как подобрать тормозной шланг под лифт: почему меняется не «длина резины», а расстояние между точками крепления, когда мерить на отбое и чем готовый удлинённый артикул отличается от изготовления HEL до 1 м. Обзор армирования, сравнение оплёток и общая логика замены — в статье про армированные тормозные шланги для внедорожника. Пошаговую замену на лифтованном Prado 95 смотрите в материале про HEL после лифта.

Зачем после лифта пересчитывать тормозные шланги

Коротко: лифт меняет геометрию подвески, и штатная магистраль может не дотягивать на полном отбое — это уже не комфорт педали, а риск разрыва.

Поднимаете кузов проставками, пружинами или длинноходными амортизаторами — колесо на яме и в колее уходит вниз дальше, чем задумал завод. Тормозной шланг тянется между креплением на раме и штуцером на суппорте; если запас длины исчерпан, он работает на разрыв и скручивание, трётся о пружину или рычаг. Клиренс вы выиграли, а магистраль осталась «короче» по факту траектории. В практике мастерской Custom’s Tuning после лифта часто приезжают уже с натянутой магистралью — снимаем колесо, вывешиваем узел на отбой, и картина видна сразу.

Первое действие до заказа: осмотрите шланг на полном отбое подвески (или запишитесь на замер) — не покупайте «штатную длину с пола».

Как лифт меняет геометрию «рама — суппорт»

Лифт не «укорачивает» резиновую трубку — меняется расстояние между точками крепления на раме и ступице при том же ходе амортизатора.

На среднем положении подвески заводской запас длины ещё есть: шланг изгибается плавно. На полном отбое колесо в нижней точке, мост опущен до упора отбойников — и та же трасса магистрали должна пройти больший путь. Именно поэтому замер «снял штатный, приложил линейку на столе» даёт неверную длину: в свободном состоянии резина короче, чем натянутая траектория на машине. Типичная ошибка — заказать удлинённый комплект по длине снятого штатника; после установки лифта на отбое снова не хватает миллиметров, а иногда и сантиметров.

Ход амортизатора: среднее положение и полный отбой

Осматривать магистраль нужно на полном отбое и при повороте колёс — в среднем положении натяг часто не виден.

На стоянке и на ровном асфальте подвеска редко доходит до нижнего упора: шланг кажется нормальным. В колее, на диагонали в яме или когда одно колесо проваливается вниз, отбойники срабатывают — и натянутая магистраль тянет за штуцер, перекручивается, белеет гофра у фитинга. Перед покупкой прогоните подвеску до отбоя в безопасных условиях: яма, стапель, домкрат с упором под рычаг — и только тогда оценивайте запас изгиба. На передней оси добавьте проверку при полном повороте руля: шланг не должен упираться в пружину, тормозной диск или тягу стабилизатора.

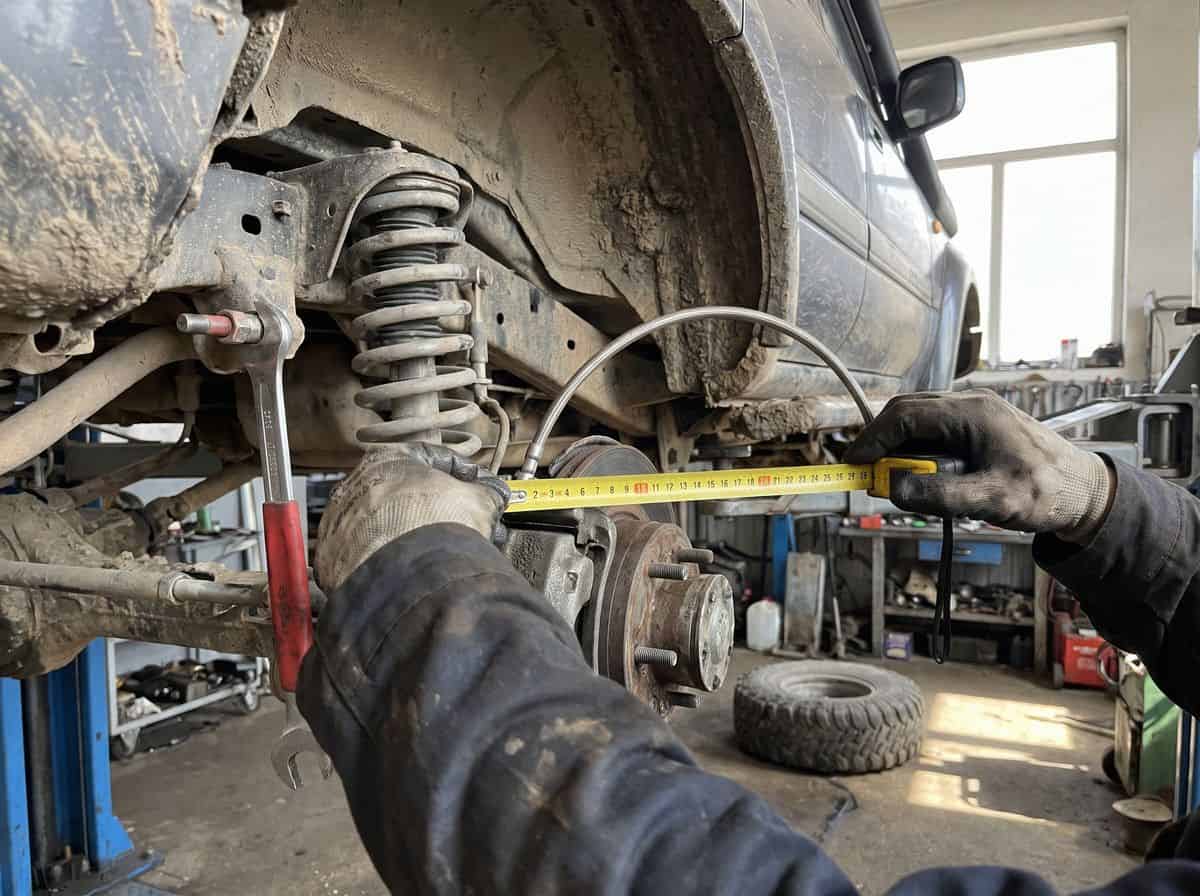

Как правильно замерить длину тормозного шланга после лифта

Длину снимают на полном отбое с установленным лифт-комплектом, с запасом на изгиб и поворот колёс — не по снятому штатному шлангу.

Последовательность в мастерской обычно такая: машина на яме или стапеле, колесо снято или доступно, подвеска опущена до упора отбойников. Мастер фиксирует трассу от штуцера на суппорте (или на распределителе) до крепления на раме — по изгибу, как пойдёт новая магистраль, а не по прямой линейке «насквозь». Закладывают запас на рабочий изгиб и ход руля на передней оси. Дома рулеткой можно лишь приблизительно понять «коротко или нет»; для заказа HEL или сверки с готовым артикулом надёжнее замер на стапеле.

Для изготовления по услуге HEL Performance длина одного автомобильного шланга — до 1 м (артикул услуги BRKAHELPERF в каталоге); фитинги подбирают под резьбу и углы именно вашего автомобиля, а не «универсальный комплект».

Артикулы и цены — ориентир по опубликованным данным каталога и HEL на дату публикации; сверьте с паспортом автомобиля и актуальной документацией производителя, не переносите длину или резьбу одной модели и года на другую.

Платформа / лифт	Что на отбое	Готовый артикул или услуга	Источник (ориентир)
УАЗ Patriot, лифт +50 мм	заводской запас исчерпан на отбое и диагонали	изготовление HEL под замер или готовый УАЗ 745 мм — сверить на машине	практика мастерской; общая статья про армированные тормозные шланги
Toyota Land Cruiser Prado 95, лифт ~+40 мм	штатная магистраль короче геометрии	HEL под этот автомобиль	практика WS Prado 95
ГАЗель 3302, лифт +100 мм	штатная короче	redBTR 730 мм (артикул 3302-3506025-20)	каталог sto-tvk
УАЗ передний дисковый, лифт под суппорт	нужна удлинённая магистраль	готовый 745 мм	каталог sto-tvk
Suzuki Jimny с АБС	нестандартная геометрия после лифта	Tough Dog металлооплётка (под заказ в каталоге) или HEL	каталог sto-tvk; практика мастерской
Любой 4×4 после лифта	нет подходящего готового артикула	изготовление HEL до 1 м, PTFE + оплётка 303/304	карточка BRKAHELPERF

Готовый удлинённый артикул в каталоге или изготовление HEL

Умеренный лифт и совпадение с каталогом — берут готовый удлинённый шланг после сверки на отбое; нестандартная геометрия — HEL под замер до 1 м.

В разделе тормозных шлангов есть позиции под типовые лифты: например, УАЗ передний дисковый 745 мм (в наличии от ориентира 320 ₽), redBTR для ГАЗели 3302 при лифте +100 мм — 730 мм, комплекты Tough Dog под Jimny, Patrol, LC75. Это быстрее и дешевле индивидуального изготовления, если длина и углы фитингов совпали с замером на вашей машине. Когда лифт нестандартный, стоят другие амортизаторы или нужны особые углы штуцеров под АБС — заказывают изготовление по карточке услуги HEL Performance: до 1 м, подбор соединений под вашу резьбу.

Не переплачивайте «на всякий случай» за индивидуальный шланг, если готовый артикул после замера сел с запасом; и не экономьте на готовом «с полки», если на отбое он натянут — разрыв обойдётся дороже.

Критерии выбора: фитинги, АБС, ось и симметрия комплекта

Сравнивайте не только длину, но и резьбу штуцеров, наличие АБС-датчика в трассе, сторону (перед/зад) и планируйте замену комплектом оси.

• Фитинги — резьба и угол «банан»/прямой должны совпасть с вашим годом выпуска; «почти подошло» на штуцере — путь к подтёку.
• АБС — на Jimny, Prado и других машинах длина и изгиб учитывают проводку датчика; универсальный шланг без учёта АБС не ставят.
• Перед и зад — длины разные; путают стороны — получают натяг на одной оси и лишний провис на другой.
• Симметрия — один новый армированный шланг и три старых резиновых дают разную упругость; при торможении машину может уводить. Планируйте комплект на ось или на все четыре точки, если ресурс резины выработан.
• Армирование — зачем менять резину на оплётку, раздув под давлением и стандарты ГОСТ Р 41.72-99 / SAE J1401 — в общей статье про армированные шланги, здесь не дублируем.

Совместимость с типовыми 4×4 и условиями Тюмени и Урала

Для грязи, реагентов и колеи важны материал оплётки и герметичность фитингов — не календарный сезон, а условия маршрута.

На Урале и в Тюменской области шланг видит пыль, каменистую колею, зимнюю химию и перепады температуры. Резиновая магистраль со временем раздувается под давлением (ориентир до 15–20 % объёма у штатной резины); армированная держит форму — пара процентов, подробнее в общей статье про армированные тормозные шланги. После лифта чаще ставят металлооплёточные или HEL с PTFE-каналом: они не «дышат» под педалью и переносят запас длины на отбое. Для бродов и долгой грязи разумнее стальная или качественная оплётка, а не дешёвый текстиль без влагозащиты. Типовые платформы в каталоге — УАЗ, ГАЗель 3302, Suzuki Jimny, Nissan Patrol, Toyota LC75; для Prado и других японских рамников без готовой длины — изготовление под замер.

Типичные ошибки при покупке тормозных шлангов после лифта

Чаще всего ошибаются с методом замера и с «одной длиной для всех лифтованных» — без привязки к модели.

Тормозной шланг — не грузовой рукав высокого давления (РВД): другой класс изделия, другие стандарты. Путают с «гидравликой от спецтехники» — в тормоза такое не ставят.

Типичные ошибки монтажа и обслуживания

После замены обязательны прокачка контура, момент затяжки штуцеров и осмотр через 200–300 км — иначе мягкая педаль и подтёки.

Типичные промахи: поставили армированные шланги и не прокачали тормоза от дальнего колеса к ближнему — в контуре остаётся воздух. Перекрутили магистраль при затяжке — на изгибе трескается оплётка, цветная маркировочная полоса уходит «винтом». Затянули штуцеры «от души» — сорвана резьба или деформирована гофра. Оставили натяг на всём ходе «чтобы не болтался» — на отбое шланг уже на пределе. Правильная посадка: лёгкий изгиб в среднем положении и запас на полном отбое. После пробега 200–300 км проверьте крепления и отсутствие влаги у фитингов; при необходимости подтяните штуцеры с моментом по РЭ.

Чек-лист перед заказом и записью в мастерскую

Связь с общей статьёй про армированные шланги и практикой Prado

Этот материал — узкий разбор геометрии после лифта; обзор типов оплётки, раздув резины и подбор HEL по VIN — в общей статье про армированные тормозные шланги.

Если нужен полный контекст «зачем армировать» и как отличить тормозной шланг от грузового РВД — начните с той же общей статьи. Там же базовый алгоритм замера на отбое и требования к прокачке. Конкретный разбор лифтованного Toyota Land Cruiser Prado 95 (~+40 мм): натяг штатного, HEL под этот автомобиль, прокачка — в материале про HEL после лифта. Здесь — длина и выбор под лифт, там — устройство и сравнение оплёток.

Где купить и установить тормозные шланги в Тюмени

Подобрать длину под ваш лифт, изготовить HEL, установить и прокачать контур можно в мастерской Custom’s Tuning.

• Каталог: тормозные шланги и услуга изготовления HEL

• Tough Dog Jimny с АБС — арт. TDBH-199; на срезе «нет в наличии» — срок и подбор под замер уточняйте в мастерской.
• redBTR 730 мм под лифт +100 — арт. 611730; ГАЗель 3302; на срезе «нет в наличии» — сверяйте длину на отбое, не копируйте «на глаз».
• Tough Dog Patrol GU — арт. TDBH-400; с контролем стабилизации; на срезе «нет в наличии». Готовый УАЗ 745 мм (3165-3506060) — в общей статье про армированные тормозные шланги.

Заранее сообщите модель, величину лифта и пришлите фото шланга на отбое — так быстрее понятно, хватит ли готового артикула или нужно изготовление под замер.

Установка меняет конструкцию автомобиля. Как правило, такие изменения оформляют в Госавтоинспекции по действующим правилам: заключение аккредитованной лаборатории, разрешение, протокол и свидетельство. Сертификаты на детали нужны для оформления, но не заменяют его. Исключение — детали, которые изготовитель предусмотрел для этой модели.
