Расширенное руководство от экспертов Custom’s Tuning
УАЗ Patriot с лифтом +50 мм заходит на диагональ: одно колесо проваливается вниз, мост раскрывается до отбоя — и штатный резиновый шланг вытягивается до предела, натянут как струна, а штуцер на суппорте уже ведёт. Машину «лифтанули и поехали», а тормозная магистраль осталась заводской длины. На бездорожье это не косметика: на полном вывешивании короткий шланг работает на разрыв в каждой яме.
На бумаге всё просто: взял «универсальный армированный комплект», поставил — и педаль каменная. На практике спотыкаются о три вещи. Длину берут по штатному шлангу в свободном состоянии, а не на отбое — и после лифта её не хватает. Хватают дешёвый текстиль с рынка, который боится влаги и реагентов. И заказывают один артикул на все годы модели, хотя резьба и углы штуцеров различаются по году выпуска.

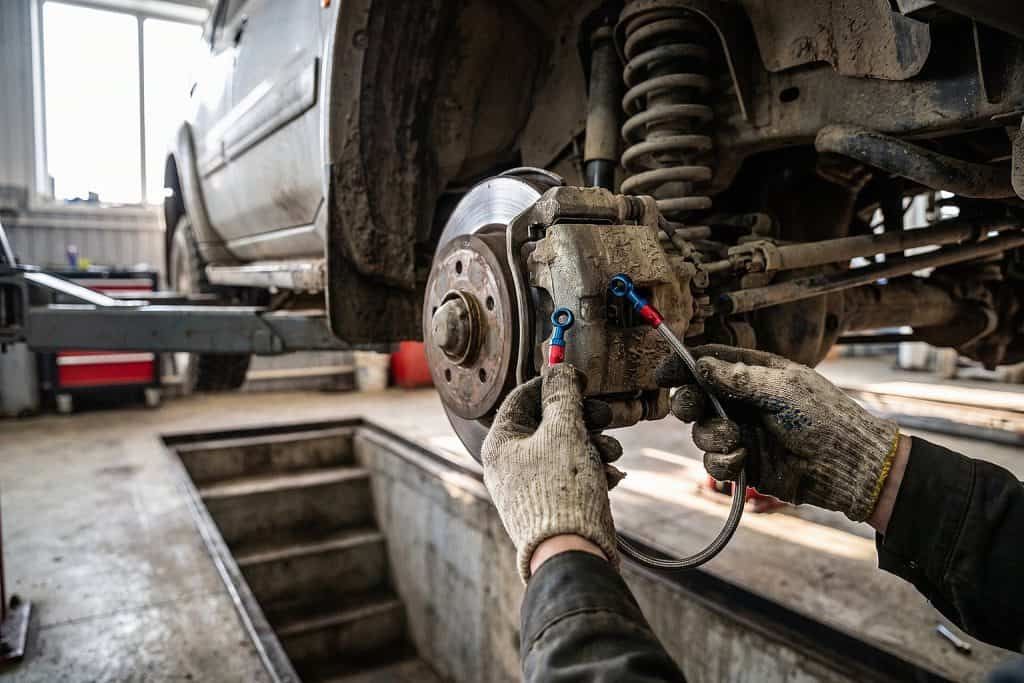

К нам в мастерскую Custom’s Tuning на Тополиной как раз пригнали такой Patriot: жалоба на «ватную» педаль и страх оборвать магистраль на вывешивании. Что мы сделали: замерили длину на полном отбое подвески, изготовили армированный шланг HEL под этот размер с запасом, поставили и прокачали тормоза с проверкой герметичности. На выезде — твёрдая педаль и шланг, который больше не натягивается в струну на каждой диагонали.
Ниже — разбор, чтобы до покупки понять, нужны ли вам армированные тормозные шланги, чем сталь отличается от кевлара и текстиля, как замерить длину под лифт и как подобрать HEL по модели. Пошаговую замену на конкретной машине мы вынесли в отдельную статью про лифтованный Prado. Собираете трансмиссию под бездорожье — пригодится материал про выбор блокировки дифференциала.
Зачем на внедорожнике менять резиновые тормозные шланги на армированные
Коротко: армированный шланг почти не раздувается под давлением. Поэтому педаль становится твёрдой, а на лифтованной машине он ещё и спасает магистраль от обрыва.
Вот что удивляет: «ватная» педаль на возрастном внедорожнике — это часто не воздух и не колодки, а раздувшийся резиновый шланг. Обычная резина под давлением растягивается «как воздушный шарик»: по открытым техобзорам её объём уходит до 15-20 %, и часть усилия с педали тратится не на колодки, а на это надувание. Армированная оплётка не даёт стенке распухнуть — расширение остаётся в пределах пары процентов, усилие доходит до суппорта почти без потерь. А на лифтованной машине добавляется аргумент важнее — длина: на полном отбое штатный шланг не дотягивается, и вопрос уже не в комфорте, а в целости магистрали.
Если совсем просто: резиновый шланг под давлением «дышит», армированный — держит форму. Отсюда твёрдая педаль (усилие не уходит в раздувание) и запас длины под лифт (шланг не натягивается в струну и не рвёт штуцер). В результате вы получите информативную педаль и целую магистраль на отбое.
Как стареет резиновый шланг и когда это уже опасно
Резиновый шланг стареет изнутри и снаружи, и самые тревожные признаки — вздутие, потёки и «вата» в педали.
Снаружи резина трескается от перепадов температур, реагентов и ультрафиолета; её рабочий диапазон держат в пределах −40…+120 °C, но годы в тюменской зиме и пыли делают своё. Изнутри стенка размягчается и вздувается локально, как грыжа на старой камере, — иногда такой «пузырь» работает обратным клапаном: колесо подтормаживает и не отпускает. Срок у штатной резины небольшой, в среднем 3-4 года, поэтому шланги мы советуем смотреть на каждом обслуживании тормозов, а не «по календарю».
Не откладывать в долгий ящик, если видите хоть одно:
- локальное вздутие или «грыжу» под давлением (помощник жмёт педаль — вы смотрите);
- влажные следы и капли у штуцера или по телу шланга;
- трещины глубже поверхностной «сеточки», особенно у наконечников;
- «ватная» педаль при исправных колодках и свежей жидкости.
Армированные, усиленные, бронированные — разбираемся в терминах без путаницы
Чаще всего «армированный», «усиленный» и «бронированный» тормозной шланг — это одно и то же изделие, названное по-разному. Куда важнее не спутать его с грузовым рукавом высокого давления.
Суть у всех этих слов одна: внутренний канал, на который надета прочная оплётка, не дающая стенке раздуваться. А «рукав высокого давления» (РВД) для гидравлики спецтехники — совсем другой класс: своя среда, свои стандарты, тормозную жидкость по нему гонять нельзя. Тормозной шланг сертифицируется: в России — по ГОСТ Р 41.72-99 (наша версия UNECE R90), в мире — по SAE J1401 и ISO 4038. Не может продавец назвать стандарт и путает шланг с гидравлическим рукавом — повод насторожиться.
Проверка на словах: тормозной шланг характеризуют рабочим и разрывным давлением, материалом оплётки и длиной — он держит давление тормозной жидкости. Всплыло «РВД грузовой» или «от спецтехники» — это другой класс, не для тормозов.

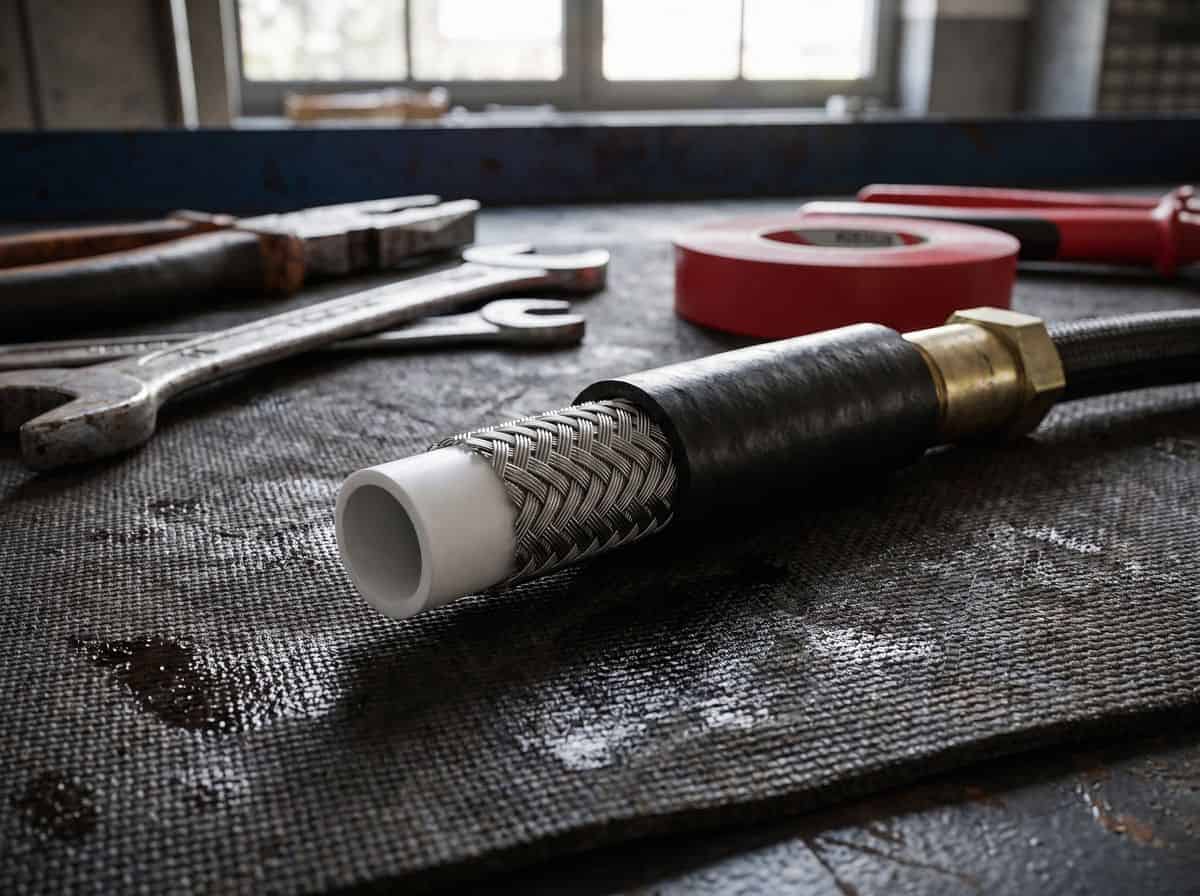

Как устроен армированный шланг: канал, оплётка и защита
Армированный шланг — это «бутерброд» из трёх слоёв: внутренний канал, оплётка поверх него и внешняя защита. От материала оплётки зависит и ресурс, и цена.
Канал делают из маслостойкой резины (EPDM, FKM) либо из тефлона — PTFE; тефлоновый не стареет, как резина, и держит весь ряд жидкостей DOT 3, DOT 4 и DOT 5.1. Поверх идёт оплётка — это и есть «армирование»: нержавеющая сталь, кевлар (арамид) или текстиль; снаружи шланг закрыт защитной оболочкой из полимера (TPU). Главный вывод — не гнаться за дешёвым текстилем «в грязь»: он боится влаги и солнца, а для бродов и зимней химии разумнее сталь или кевлар.
Цифры ниже — ориентир по открытым техобзорам; ресурс сильно зависит от условий, проверяйте паспорт конкретного изделия.
| Тип оплётки | Ресурс (ориентир) | Сильные стороны | Слабые стороны | Источник (ориентир) |
|---|---|---|---|---|
| Нержавеющая сталь | 15+ лет | защита от раздувания и истирания | жёстче в укладке, дороже | inmaxdisk (ориентир) |
| Кевлар (арамид) | 20+ лет | лёгкий, гибкий, долговечный | дороже; качество зависит от бренда | inmaxdisk (ориентир) |
| Текстиль | 5-7 лет | дешёвый | боится влаги и ультрафиолета | inmaxdisk (ориентир) |
| Резина (штатный) | 3-4 года | дёшево с завода | раздувается, стареет быстрее всех | inmaxdisk (ориентир) |
В каталоге Custom’s Tuning, помимо премиального HEL, есть бюджетные удлинённые шланги под лифт — например, Tough Dog, redBTR или штатные удлинённые УАЗ. Их удобно посмотреть в разделе тормозных шлангов: для умеренного лифта готового удлинённого шланга иногда достаточно, и переплачивать за изготовление под замер не нужно.
Как подобрать HEL Performance по VIN и OEM
HEL Performance — британский производитель армированных шлангов: тефлоновый канал, нержавеющая оплётка. Подбор идёт по VIN, номеру кузова (FRAME) или OEM-номеру штатной детали.
Custom’s Tuning — установочный и изготовительный партнёр HEL в Тюмени, поэтому про бренд расскажем подробнее. В базе HEL более 100 000 схем, среди них есть раздел для внедорожников 4×4. Наконечники (по-простому — соединения на концах шланга) подбираются под конкретную резьбу и углы. Поэтому подбор идёт не «по модели вообще», а по VIN или OEM-номеру: у одной машины разных годов резьба и углы штуцеров могут отличаться. Несколько примеров — ниже; цены приводим только как ориентир на дату.
Артикулы и цены — ориентир по опубликованным данным HEL на дату публикации; сверьте с паспортом автомобиля и актуальной документацией производителя, не переносите номер или резьбу одной модели и года на другую.
| Модель | Штатная деталь (OEM, пример) | Артикул HEL | Цена (ориентир на дату) | Источник (ориентир) |
|---|---|---|---|---|
| Nissan Patrol Y61 (1997-2011) | 46201… / 46210VB0… | NIS-7-001 | ~36 901 ₽ | helrussia.ru, уточняйте |
| Toyota Land Cruiser 200 (2012+) | 90947-02G83 / …84 / …66 | TOY-6-137 | ~30 329 ₽ | helrussia.ru, уточняйте |
| Land Rover Discovery 3/4 (2004+) | SHB500013 / SGB001813… | LAND-6-089 | ~51 040 ₽ | helrussia.ru, уточняйте |
| УАЗ / Lada Niva 4×4 под лифт | заводская длина (коротка после лифта) | изготовление под замер | зависит от длины | каталог sto-tvk, уточняйте |
Частая ошибка: заказать один артикул на все годы модели. Резьба штуцеров различается — встречается и M10×1,0, и M12×1,5, — отличаются и углы подключения. Не тот наконечник — это перетирание шланга о стойку или поворотный кулак и риск для работы ABS. Подбор — строго по VIN или OEM.

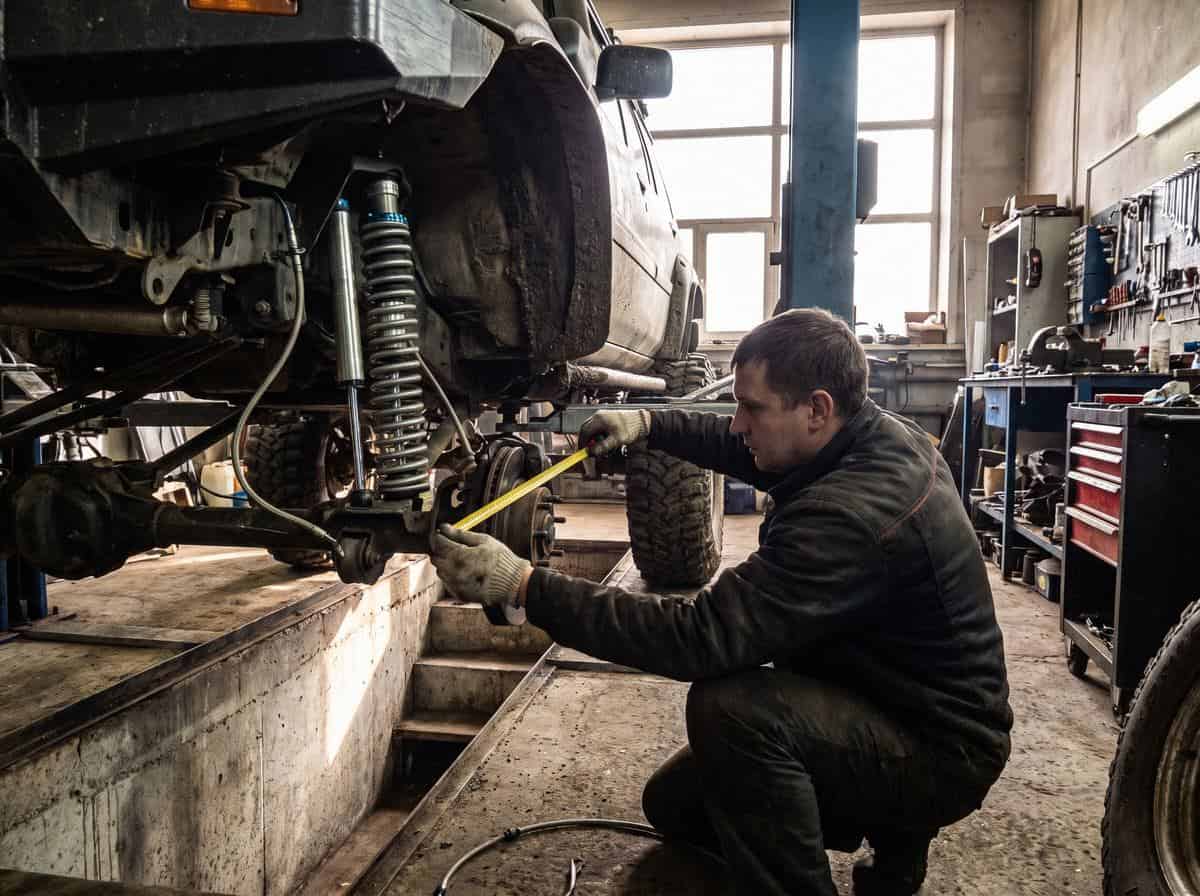

Лифт подвески: замер длины и изготовление под размер
После лифта мост на отбое опускается ниже, чем задумано заводом, и штатного шланга по длине не хватает. Поэтому длину считают не по снятой детали, а на полном вывешивании.
Завод закладывает длину под штатный ход подвески с небольшим запасом. Поднимаете кузов на 40-50 мм, ставите длинноходные амортизаторы — на отбое колесо уходит вниз дальше, и запаса уже нет: шланг вытягивается в струну, тянет за штуцер, трётся об элементы подвески. Сам лифт — отдельная работа: как подбирают пружины и амортизаторы под просадку и нагрузку, видно на примере задней подвески Pajero Sport 3. Замерять «на глаз» или по снятому штатному шлангу — грубая ошибка. Правильно длину снимают на полном отбое: машину вывешивают на яме или на стапеле, мост опускают до упора отбойников и только тогда меряют расстояние от крепления до суппорта с запасом на ход и поворот колёс. У нас этот замер делает мастер — надёжнее, чем считать дома по рулетке.
Главное действие до покупки: если стоит лифт — не берите шланг штатной длины. Сначала замерьте требуемую длину на полном отбое подвески (или доверьте замер мастерской), и только потом заказывайте изготовление или подбирайте удлинённый вариант.
Когда готового удлинённого шланга нет, а лифт нестандартный, шланг изготавливают под замер: по снятой на отбое длине подбирают размер с запасом, под резьбу и углы штуцеров ставят нужные соединения и опрессовывают. У HEL делают шланги до 1 метра по карточке-услуге — этого хватает практически на любой разумный лифт. Это дороже готового варианта, но точнее по посадке и дольше по ресурсу. Подробный порядок самой замены — с фото и нюансами трассировки — в отдельной статье про лифтованный Prado; записаться можно по карточке-услуге HEL в каталоге.
HEL или Goodridge — что выбрать по сценарию
Goodridge — основной конкурент HEL в этой нише, и оба бренда делают качественные армированные шланги. Выбор чаще решает не «кто лучше вообще», а наличие схемы под вашу машину и условия установки.
Обе марки давно на рынке и закрывают большинство популярных внедорожников. Поэтому на практике мы смотрим на простые вещи: есть ли готовая схема под вашу модель и год, нужна ли длина под лифт, какие сроки и цена в моменте. Для редкой или сильно лифтованной машины обычно выигрывает тот бренд, под который проще изготовить шланг нужной длины.
Сравнение носит обзорный характер; конкретный выбор — по наличию схемы под вашу модель и год, проверяйте у поставщика.
| Сценарий | Что обычно берут | Почему | Источник (ориентир) |
|---|---|---|---|
| Штатная или слегка лифтованная популярная модель | HEL или Goodridge — по наличию схемы | оба закрывают массовые машины комплектами | практика Custom’s Tuning |
| Сильный лифт, нестандартная длина | бренд, под который проще изготовление под замер | важна точная длина с нужными наконечниками | практика Custom’s Tuning |
| Подбор в Тюмени у партнёра HEL | HEL под изготовление | подбор по VIN/OEM и сборка под вашу длину | каталог sto-tvk, уточняйте |

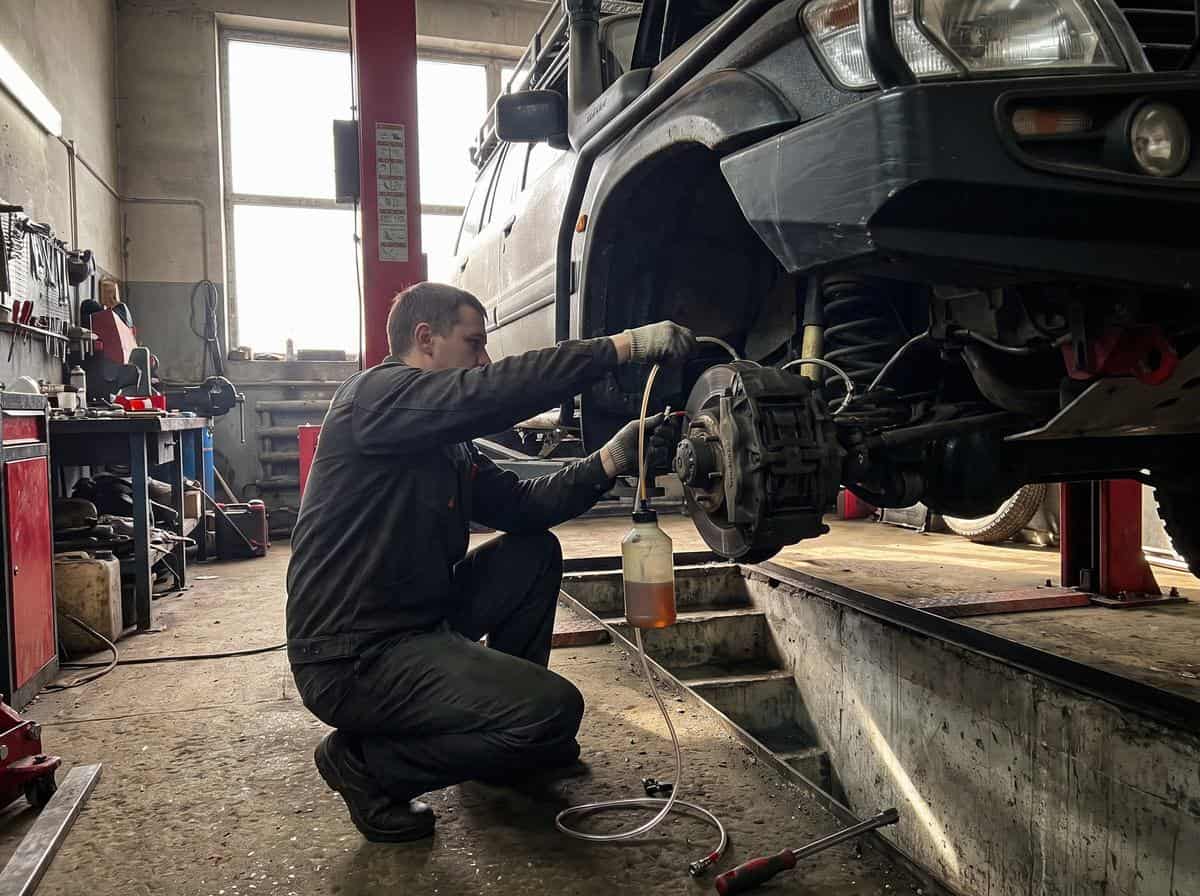

Установка и прокачка — почему это работа мастерской
Менять шланг без прокачки тормозов нельзя — в системе останется воздух, и педаль провалится. Прокачка с проверкой герметичности — это и есть работа сервиса.
После замены в магистраль попадает воздух, а он, в отличие от жидкости, сжимается — отсюда «ватная» педаль. Тормоза прокачивают по порядку, обычно от самого дальнего от главного цилиндра колеса к ближнему, пока из штуцера не пойдёт жидкость без пузырьков; наконечники затягивают динамометрическим ключом, без «от души». Отдельный момент — трассировка: цветная маркировочная полоса должна остаться прямой, «винтом» — значит перекручен. После сборки давят на педаль и держат около минуты, проверяя провал и подтёки, а через 200-300 км шланги осматривают повторно.
Что проверяет мастер после установки:
- прокачку от дальнего колеса к ближнему, до жидкости без пузырьков;
- момент затяжки наконечников динамометрическим ключом;
- трассировку — шланг нигде не трётся и не натянут во всём ходе подвески и повороте колёс;
- прямую цветную полосу и отсутствие подтёков под нагрузкой; осмотр через 200-300 км.
Типичные ошибки и чек-лист перед заказом
Большинство проблем родом не из самого изделия, а из спешки при выборе и установке. Вот что мы видим чаще всего и что стоит проверить до заказа.
- Комплект штатной длины на лифтованную машину — на отбое шланг натянут как струна; после лифта длину считают индивидуально.
- Дешёвый текстиль «в грязь» — боится влаги и ультрафиолета, ресурс 5-7 лет вместо 15+ у стали.
- Один артикул на все годы модели — резьба и углы штуцеров различаются; подбор по VIN/OEM, иначе перетирание и проблемы с ABS.
- Путаница с грузовым РВД — гидравлический рукав на тормоза не ставят, у шланга свои стандарты и DOT-жидкость.
- Установка без прокачки и динамометра — воздух в системе, провал педали, сорванные штуцеры.
- Решите, что закрываете: «ватную» педаль, возраст резины или короткую длину после лифта.
- Если стоит лифт — замерьте длину на полном отбое подвески, не берите штатную.
- Выберите оплётку: сталь или кевлар с защитой; текстиль — не для бездорожья.
- Подберите шланг по VIN/FRAME/OEM, проверьте резьбу и углы штуцеров.
- Сравните готовый удлинённый вариант и изготовление под замер.
- Спросите сертификат или паспорт партии.
- Заложите в работу прокачку, динамометр и проверку герметичности; осмотр через 200-300 км.
Где заказать и установить в Тюмени
Подобрать шланги под вашу модель, замерить длину под лифт и поставить их с прокачкой можно в мастерской Custom’s Tuning. Мы — установочный партнёр HEL Performance в регионе и изготавливаем шланги под конкретную машину.
- Адрес: ул. Тополиная, 47, Тюмень, 625048
- Телефон: +7 922 480-80-85
- Изготовление под замер: карточка-услуга HEL Performance
- Готовые и бюджетные варианты: раздел тормозных шлангов
Перед визитом полезно знать модель и год машины и высоту лифта — так быстрее понятно, хватит ли готового удлинённого шланга или нужен HEL под замер.
Итог. Армированные тормозные шланги решают на внедорожнике две задачи: возвращают педали твёрдость, которую съедала раздувшаяся резина, и снимают риск обрыва короткой магистрали на отбое после лифта. Главное — не штатная длина из коробки, а замер на вывешивании, оплётка под условия и подбор по VIN/OEM. Сделаете правильно — и сможете доверять тормозам и в броде, и на диагонали.
Частые вопросы
Чем армированные тормозные шланги лучше резиновых?
Главное — они почти не раздуваются под давлением. Резина растягивается по объёму на 15-20 % (ориентир по открытым техобзорам), и часть усилия уходит в это раздувание; у армированного расширение — в пределах пары процентов. Отсюда твёрдая педаль и более короткий ход, а стальная или кевларовая оплётка служит дольше резины.
Нужны ли армированные шланги после лифта подвески?
Чаще всего да, и не ради педали, а ради безопасности. После лифта на полном отбое штатный шланг не дотягивается, натягивается в струну и тянет за штуцер — риск оборвать магистраль на диагонали. Длину при этом считают на вывешивании и берут с запасом.
HEL или Goodridge — что выбрать?
Оба бренда делают качественные шланги. Выбор обычно решает наличие готовой схемы под вашу модель и год, а для сильного лифта — кто проще соберёт шланг нужной длины. Custom’s Tuning работает как партнёр HEL и подбирает по VIN/OEM, поэтому под изготовление под замер мы чаще предлагаем HEL.
Сколько служат армированные тормозные шланги?
Зависит от оплётки и условий. По открытым техобзорам сталь ходит 15+ лет, кевлар — 20+, а текстиль всего 5-7 лет и боится влаги и ультрафиолета. Для бродов и реагентов разумнее сталь или кевлар с внешней защитой. Точный ресурс смотрите в паспорте изделия.
Нужна ли прокачка тормозов после замены шлангов?
Обязательно. При замене в систему попадает воздух, а он сжимается — без прокачки педаль провалится. Тормоза прокачивают по порядку, обычно от дальнего колеса к ближнему, затягивают наконечники динамометрическим ключом и проверяют герметичность. Через 200-300 км штуцеры стоит осмотреть повторно.
Законны ли армированные тормозные шланги, пройдёт ли ТО?
Тормозной шланг — сертифицируемое изделие: в России это ГОСТ Р 41.72-99 (наша версия UNECE R90), в мире — SAE J1401 и ISO 4038. При наличии сертификата или паспорта партии шланг легален для дорог общего пользования. Конкретную сертификацию уточняйте у продавца или на сайте представительства бренда, а не у «безымянных» наборов с рынка.
