Что проверить в переднем бампере Патриота до того, как он окажется на раме

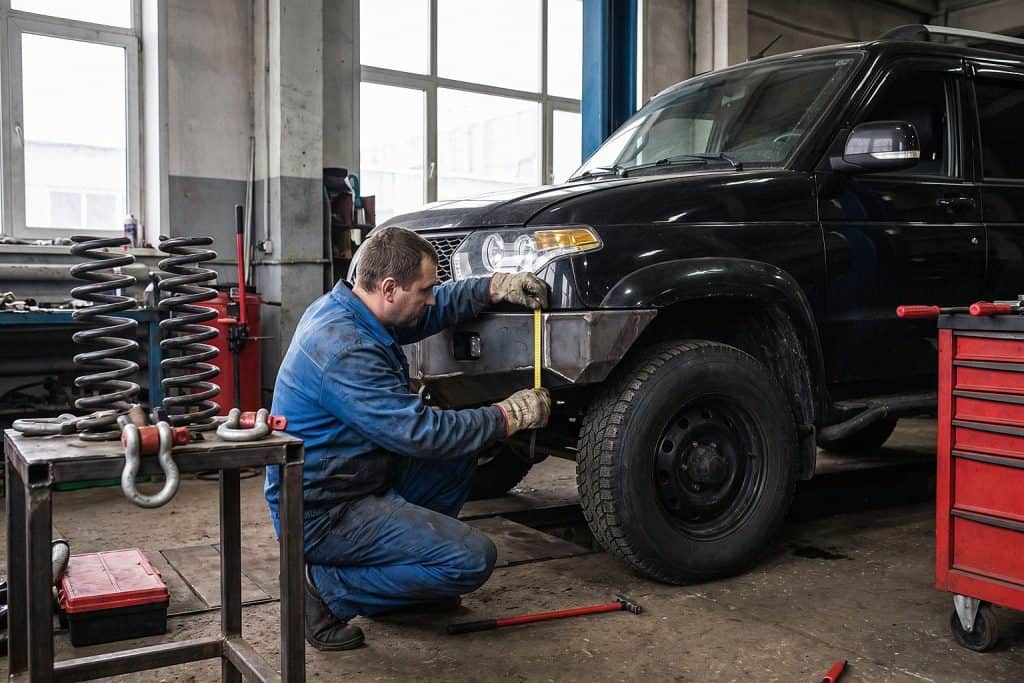

Мастер встаёт на колени перед рестайлинговым УАЗ Патриот 2016 года выпуска, включает фонарик и рулеткой меряет зазор между решёткой радиатора, фарами и кронштейном рамы — для переднего силового бампера эта проверка идёт раньше любых денег за металл.
Продавец по телефону или в переписке обычно обещает одно и то же: «силовой бампер на Патриот встанет, деталь универсальная для всех годов выпуска». У Патриота до 2014 года и у рестайлинга 2014–2016 либо 2016+ разная геометрия сопряжения с фарами и решёткой радиатора, а РИФ и OJ держат под эти кузова разные артикулы — общего металла на все года не существует. Похожая путаница ждёт с весом: полсотни килограммов стали плюс лебёдка садятся на штатные пружины передней подвески, а вертикальная площадка одной серии бампера может не совпасть по габаритам с корпусом редуктора лебёдки другой модели.
В мастерскую Custom’s Tuning на Тополиной заехал УАЗ Патриот 2017 года — хозяин собирался на регулярные выезды в тайгу и хотел лебёдку на 9500 lbs и защиту передка от валежника. Он уже присмотрел подержанный бампер «от Патриота 2011 года», уверенный, что рама у всех одинаковая. Рулеткой на месте мы показали разницу: старый бампер перекрыл бы нижнюю кромку фар и потребовал бы подрезки кузова. Что мы сделали: подобрали сертифицированный бампер OJ 02.224.21 под рестайлинг с вертикальной площадкой лебёдки, поставили лебёдку 4Revo на 9500 lbs с синтетическим тросом и заменили передние пружины на усиленные РИФ с лифтом +30 мм.
Ниже — разбор, чтобы до оплаты вы разделили поколения кузова, сравнили силовую защиту РИФ и полноценные бамперы OJ и выбрали передний силовой бампер под свой УАЗ Патриот без сюрпризов при монтаже. Общий порядок выбора силового обвеса — в отдельной статье про силовой бампер; про площадку и установку лебёдки — в материале о площадках под лебёдку и в разборе лебёдки на УАЗ. Здесь — только передний контур Патриота и артикулы OJ, РИФ и Артель Трудъ.
Как понять, нужен ли вашему УАЗ Патриот передний силовой бампер
Передний силовой бампер нужен, если вы защищаете радиатор, ставите лебёдку или возите реечный домкрат с упором под рамой.
Штатный пластиковый бампер держит форму на парковке, но от удара валежником или камнем трескается и тянет за собой решётку радиатора и фары. Если вы ездите по тайге, разбитым лесовозным дорогам или регулярно садитесь в грязь так, что без самовытяжки не обойтись, передний силовой бампер даёт три вещи: щит перед радиатором, площадку под лебёдку и опору для реечного домкрата Hi-Lift. Для города и редких поездок по сухой грунтовке тяжёлый стальной бампер — скорее лишний вес на передней оси, чем польза.
Как отличить передний бампер для Патриота до 2014 года от рестайлинга 2014+
До конца 2014 года штатный бампер УАЗ Патриот крепился прямо к раме. С рестайлинга 2015 модельного года он крепится к кузову, и геометрия фар изменилась.
На машинах до 2014 года выпуска штатный пластиковый бампер фиксировался непосредственно на раме, а решётка и фары сохраняли круглую, более высокую форму. С рестайлинга завод перешёл на бампер с креплением к кузову: фары опустились ниже, решётка радиатора срослась с пластиком бампера в единый блок, изменились и точки стыка с крыльями. Силовой бампер старого образца физически не закроет новый передок: под фарами останется зазор в ладонь либо потребуется подрезка кузовных элементов, а это уже не установка, а переделка машины.
Типичная ошибка: купить передний силовой бампер «на Патриот» без фото года выпуска и крепления. Разница между дорестайлингом и рестайлингом 2014–2016 или 2016–2018 видна только по форме фар и решётки — продавец редко уточняет это сам.
Сравните силовую защиту РИФ и полноценный силовой бампер OJ — что выбрать

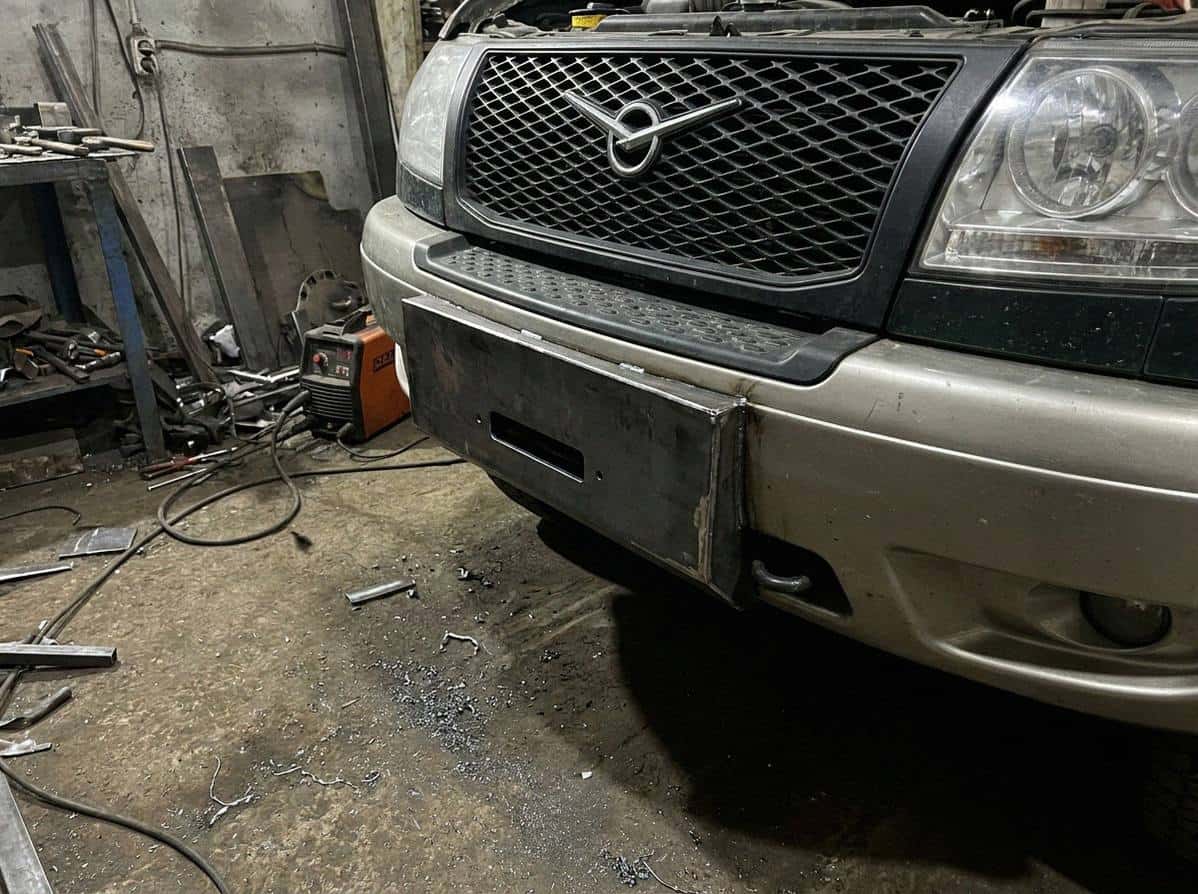

Силовая защита штатного бампера РИФ прячет лебёдку за пластиком, а полноценный силовой бампер OJ полностью заменяет штатный узел.
Артикул RIF060-11176 — это силовая конструкция, которая усиливает штатный пластиковый бампер Патриота 2015+ изнутри: добавляет квадрат 50×50 мм под фаркоп и место для скрытого монтажа лебёдки, а внешний вид машины почти не меняется. Такое решение выбирают, когда важно сохранить заводской силуэт, но нужна точка тяги для лебёдки и прочный узел под фаркоп. Полноценные бамперы OJ, напротив, снимают штатный пластик целиком и ставят стальную конструкцию с собственной геометрией — максимальная защита радиатора и фар, но внешность меняется заметно.
Если вы редко выезжаете за асфальт и просто хотите надёжный фаркоп со скрытой лебёдкой — присмотритесь к артикулу RIF060-11176. Если регулярно таскаете машину через валежник и камни — читайте дальше про полноценные серии OJ.
Как выбрать серию переднего бампера OJ: 02.224.21, 02.003.23 или 02.001.21
Три серии OJ для рестайлингового Патриота различаются защитной дугой и объёмом доп. Защиты, а не самим принципом крепления.
Все три артикула ставятся на рестайлинговый кузов 2014+ и несут вертикальную площадку под лебёдку стандартного посадочного размера. Разница — в комплектации передней части: 02.224.21 — базовый вариант без дуг, минимум металла поверх штатной геометрии фар; 02.003.23 — тот же бампер без дуг, но с дополнительной защитой нижней части и углов; 02.001.21 — версия с классической защитной дугой, которая берёт на себя основной удар при наезде на препятствие на уровне капота.
Ориентиры ниже — из описания карточек OJ на sto-tvk на дату проверки; перед заказом сверьте с паспортом изделия и применимость по году кузова.
| Параметр | Базовый без дуги | Без дуги, расширенная защита | С защитной дугой | Источник (ориентир) |
|---|---|---|---|---|
| Артикул | OJ 02.224.21 | OJ 02.003.23 | OJ 02.001.21 | Описание карточек OJ на sto-tvk |
| Защитная дуга | Нет | Нет | Да | Описание карточек OJ на sto-tvk |
| Доп. Защита углов и низа | Базовая | Расширенная | Базовая | Описание карточек OJ на sto-tvk |
| Площадка под лебёдку | Вертикальная, стандартная | Вертикальная, стандартная | Вертикальная, стандартная | Описание карточек OJ на sto-tvk |
| Применимость по году | Рестайлинг 2014+ | Рестайлинг 2014+ | Рестайлинг 2014+ | Описание карточек OJ на sto-tvk |
Для переходного периода 2010–2016 годов отдельно держат альтернативный артикул AT-3163-1501 производства Артель Трудъ — рабочий вариант, если применимость OJ для вашего года кузова вызывает сомнение; статус проверяйте по карточке артикула AT-3163-1501. Откройте карточки 02.224.21 и 02.003.23 и выбирайте по тому, нужна ли дуга — следующий раздел разбирает этот вопрос.
Защитная дуга или плоский контур бампера: учтите обзорность и регламент
Защитная дуга добавляет жёсткости в удар по центру, но немного съедает обзор капота и прибавляет вес.
Плоский контур без дуги (02.224.21, 02.003.23) легче и не выступает выше линии капота — обзорность почти не меняется. Дуга OJ 02.001.21 выручает там, где впереди часто идут одиночные пни или камни на уровне капота: металл берёт удар, который иначе пришёлся бы в решётку и фары. На ровных грунтовках без крупных препятствий дуга скорее декоративный элемент, и часть владельцев выбирает плоский контур ради меньшего веса на передней оси.
Что уточнить у продавца перед заказом: есть ли у артикула документ соответствия техническому регламенту — без него внесение изменений в ПТС превращается в отдельный визит в инстанции; не перекрывает ли дуга штатные датчики или омыватели фар на вашем годе кузова.
Как подобрать лебёдку в силовой бампер Патриота: тяговое усилие и соленоиды
В вертикальную площадку переднего бампера OJ встают лебёдки с тяговым усилием 9500–12000 lbs (около 4300–5400 кг).
Цифра тягового усилия в паспорте лебёдки считается по первому слою троса на барабане — подробнее в материале про установку лебёдки на УАЗ, здесь важнее габариты. Вертикальная площадка держит лебёдку корпусом вниз, и перед заказом сверяют ширину и высоту корпуса редуктора с посадочным местом бампера: у одних лебёдок соленоидный блок прикручен прямо на корпусе и не поместится в узкой нише, у других блок управления выносной и уходит отдельно под капот на кронштейн.
Перед заказом лебёдки под бампер проверьте: тяговое усилие под сценарий (9500 lbs для разовой самовытяжки, 12000 lbs — для частой тяжёлой грязи), совместимость корпуса редуктора с вертикальной площадкой и тип блока соленоидов (встроенный или выносной).
Почему вместе с силовым бампером меняют передние пружины УАЗ Патриот
Силовой бампер и лебёдка добавляют на передний мост около 80–85 кг — штатные пружины на такую нагрузку не рассчитаны. Это бампер в 42–52 кг плюс лебёдка в 32–36 кг.
Заводские пружины держат вес штатного пластикового бампера в несколько килограммов, а не полсотни килограммов стали с моторным блоком лебёдки сверху. На практике мастерской после установки силового бампера без замены пружин передок садится на 20–30 мм, съедая до 25–30 мм клиренса под мостом Спайсер и смещая геометрию рулевой трапеции. Решение — усиленные пружины РИФ или Фобос с лифтом +30…+50 мм и запасом нагрузки +50…+100 кг: такая пружина держит кузов на штатной высоте с полным комплектом силового металла спереди.
Ориентиры по массе и просадке — из паспортов бамперов OJ и РИФ, а также практики мастерской Custom’s Tuning на дату проверки; перед покупкой сверьте с паспортом изделия для вашей модели лебёдки и бампера.
| Параметр | Без усиления пружин | С пружинами РИФ/Фобос +30…+50 мм | Источник (ориентир) |
|---|---|---|---|
| Доп. Нагрузка на передок | ~80–85 кг (бампер + лебёдка) | ~80–85 кг, компенсирована | Паспорта OJ, РИФ; практика мастерской |
| Просадка передней подвески | 20–30 мм | Близко к штатной высоте | Практика мастерской Custom’s Tuning |
| Запас по нагрузке пружины | Штатный, под пластиковый бампер | +50…+100 кг | Каталог подвески РИФ на sto-tvk |

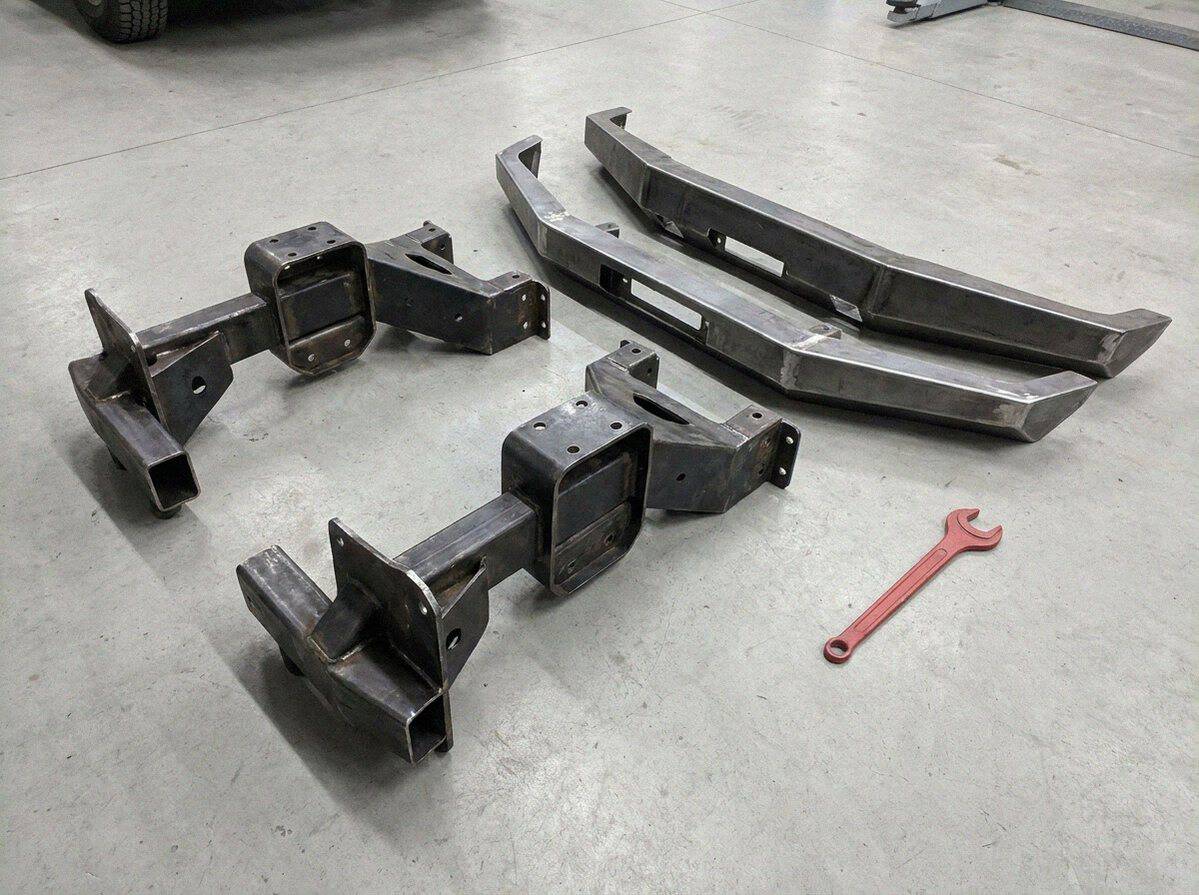

Как поставить силовой бампер на Патриот с лифтом кузова 50 мм
Если кузов уже поднят на 50 мм, штатные кронштейны бампера до рамы не достают — нужен отдельный комплект.
После бодилифта расстояние между кузовом и рамой увеличивается, и стандартные крепления переднего силового бампера просто повисают в воздухе, не доходя до посадочных точек на лонжеронах. Для такого случая существует специальный комплект кронштейнов OJ 14.209.01 — он удлиняет точки крепления ровно под высоту лифта 50 мм, и бампер садится на раму штатно, без кустарной сварки проставок на глаз. Если ваш лифт отличается от 50 мм, уточните у мастерской точный размер перед заказом: кронштейн рассчитан под конкретную высоту, а не «подходит примерно».
Подробнее о выборе кронштейнов — в карточке артикула OJ 14.209.01.
Передний против заднего силового контура: почему нельзя заказывать «по одной спецификации»
Передний силовой контур держит лебёдку и защищает радиатор, задний — калитку под запаску и фаркоп для буксировки.
У этих двух узлов разная конструктивная логика, и объединять их в одном заказе «раз деталь на Патриот, бери оба бампера той же серии» — ошибка. Передний контур работает на удар спереди и на рывковую нагрузку от лебёдки через площадку. Задний контур держит вес запасного колеса на калитке и нагрузку буксировки через фаркоп. Конструкция, оптимальная спереди под лебёдку, сзади лишняя — там важнее петли калитки и квадрат под фаркоп, а не площадка для троса.
Чек-лист проверки артикула переднего бампера перед оплатой
Проверьте пять пунктов, прежде чем переводить предоплату за передний силовой бампер на Патриот.
- Зафиксируйте точный год и поколение кузова: до 2014 года или рестайлинг 2014–2016 / 2016+.
- Сверьте в карточке применимость артикула именно под ваш год, а не общее слово «Патриот» в названии.
- Выберите концепцию: скрытая силовая защита РИФ с фаркопом или полноценный силовой бампер OJ с площадкой под лебёдку.
- Если ставите лебёдку — заранее сверьте габариты её редуктора с посадочным местом площадки.
- Запросите документ соответствия техническому регламенту до оплаты, а не после установки.
Такой порядок снижает риск купить деталь, которая не встанет, и помогает спланировать визит в мастерскую без лишних поездок за недостающим крепежом.
Как подготовить раму и защитить металл перед установкой силового обвеса
Перед монтажом силового бампера проверьте лонжероны рамы на коррозию и обработайте точки крепления антикоррозийным составом.
Силовой бампер весом в полсотни килограммов крепится к лонжеронам рамы болтовыми соединениями, а не точечной сваркой — это касается и дорестайлинговых, и рестайлинговых кузовов. Если под старым пластиковым бампером скопилась ржавчина или грязь, перед установкой металл зачищают и покрывают антикоррозийным составом: иначе рывковая нагрузка от лебёдки со временем разбивает крепёж через рыхлый металл. Самодельные проставки без упорных втулок или «доварить, чтобы встало» — сигнал остановиться и сверить точки крепления по паспорту детали.
Где купить и установить передний силовой бампер УАЗ Патриот в Тюмени
Подобрать артикул под ваш год кузова и установить передний силовой бампер можно в мастерской Custom’s Tuning на ул. Тополиная, 47 в Тюмени; мы работаем Пн–Сб с 9:00 до 18:00, записаться можно по телефону +7 922 480-80-85.
Цены и статус наличия — срез каталога на дату исследования; перед оплатой сверьте актуальную карточку артикула.
- Артикул 02.224.21 — передний силовой бампер OJ без дуг с вертикальной площадкой лебёдки для рестайлинга 2014+, в наличии. Открыть карточку.
- Артикул 02.003.23 — тот же бампер без дуг, но с дополнительной защитой, в наличии. Открыть карточку.
- Артикул 02.001.21 — передний силовой бампер OJ с защитной дугой для рестайлинга 2014+, в наличии. Открыть карточку.
- Артикул RIF060-11176 — силовая защита штатного бампера РИФ с квадратом под фаркоп для Патриота 2015+, в наличии. Открыть карточку.
- Артикул AT-3163-1501 — передний силовой бампер Артель Трудъ для переходного периода 2010–2016, в наличии. Открыть карточку.
- Артикул 14.209.01 — комплект кронштейнов OJ для установки бампера с лифтом кузова 50 мм, в наличии. Открыть карточку.
Приезжайте с выписанным годом кузова и фото точек крепления штатного бампера — так вы получите точный список подходящих артикулов и сразу обсудите установку лебёдки и усиленных пружин за один визит.
Частые вопросы
Чем отличается передний силовой бампер на УАЗ Патриот до 2014 года от бампера на рестайлинг?
У машин до 2014 года бампер крепился к раме при круглой форме фар и решётки. С рестайлинга 2015 модельного года изменились форма фар, решётка радиатора и точки стыка с крыльями — силовой бампер старого образца физически не закроет новый передок без подрезки кузова.
Можно ли поставить передний силовой бампер РИФ или OJ на штатные пружины УАЗ Патриот?
Можно, но передок просядет на 20–30 мм под весом бампера и лебёдки (суммарно около 80–85 кг). Чтобы сохранить штатную высоту и ходы подвески, вместе с бампером обычно ставят усиленные пружины РИФ или Фобос с лифтом +30…+50 мм.
Какая лебёдка помещается в передний силовой бампер OJ на Патриот?
Вертикальная площадка бамперов 02.224.21 и 02.003.23 рассчитана под лебёдки с тяговым усилием 9500–12000 lbs (около 4300–5400 кг). Перед заказом сверьте габариты корпуса редуктора конкретной модели лебёдки с посадочным местом площадки.
В чём преимущество силовой защиты штатного бампера РИФ с квадратом под фаркоп?
Артикул RIF060-11176 сохраняет заводской вид машины: лебёдка прячется за штатным пластиком, а квадрат 50×50 мм под фаркоп даёт прочную точку буксировки. Это решение для тех, кому не нужен визуально массивный силовой бампер.
Как установить передний силовой бампер, если на Патриоте сделан бодилифт 50 мм?
Нужен специальный комплект кронштейнов OJ 14.209.01 — он удлиняет точки крепления под высоту лифта, и бампер садится на раму штатно. Для другой высоты лифта уточните точный размер у мастерской перед заказом.
Требуется ли сверлить раму при монтаже переднего силового бампера РИФ или OJ?
Нет, штатная конструкция крепится болтовыми соединениями к существующим точкам на лонжеронах рамы. Сварка и самодельные проставки без упорных втулок не рекомендованы — такое соединение разбивается рывковой нагрузкой лебёдки или удара.
Где в Тюмени купить сертифицированный силовой бампер на УАЗ Патриот и оформить установку?
В мастерской Custom’s Tuning на ул. Тополиная, 47 — подберём артикул под ваш год кузова, установим бампер, лебёдку и усиленные пружины за один визит и поможем с документом соответствия для внесения изменений в ПТС.
