Что проверяет официальный дилер HEL в Тюмени перед тем, как собрать и поставить шланг с гарантией
На экране смартфона открыта простая витрина каталога: комплект армированных тормозных шлангов HEL, крупное фото, один артикул и кнопка заказа. Марка, модель, оплата — кажется, выбор уже сделан. Но экран сайта никогда не спрашивает, насколько высоко поднята подвеска владельца, какой угол у штатных наконечников и какой шаг резьбы стоит на суппорте его моста. Ответ на эти вопросы решает, встанет ли готовый набор на машину без переделки.
Карточка товара в интернет-магазине сжимает выбор до одной строки: «универсальный комплект армированных шлангов HEL подходит на любой внедорожник этой марки» — звучит просто и убедительно. На реальной машине с изменённой высотой подвески решают совсем другие цифры: запас длины гидролинии под полный ход моста, шаг резьбы фитинга — М10×1,0 или М10×1,25, угол наклона наконечника и правильная прокачка тормозного контура после установки. Ни один из этих параметров карточка не покажет.
К нам в мастерскую Custom’s Tuning на Тополиной привезли Toyota Land Cruiser 80 с подъёмом подвески на 50 мм: владелец заказал «фирменный комплект шлангов HEL» через интернет, а при монтаже передний шланг натянулся как струна на полном вывороте руля, задний упёрся наконечником в кронштейн тяги Панара. Что мы сделали: замерили длину гидролинии при полностью разгруженном мосте, изготовили новые шланги HEL с запасом 60 мм и правильным углом наклона банджо, собрали магистрали без перекрута и прокачали тормозную систему свежей жидкостью.
Ниже — разбор, чтобы до заказа понимать, как выбрать дилера HEL Performance Russia в Тюмени: чем авторизованная сборка отличается от разовой покупки через интернет, как подобрать длину и резьбу под свой мост и что делает мастерская Custom’s Tuning на каждом этапе изготовления гидролинии. Общий выбор армированных шлангов — в материале об армированных тормозных шлангах для внедорожника, замер под лифт — в статье про тормозные шланги после лифта подвески, порядок изготовления в Тюмени — в материале про изготовление шлангов HEL в Тюмени. Если шланги уже заменены, а педаль стала мягкой, начните со статьи про прокачку тормозов после замены шлангов; здесь — про выбор дилера и материала для тех, кто ещё в процессе заказа.

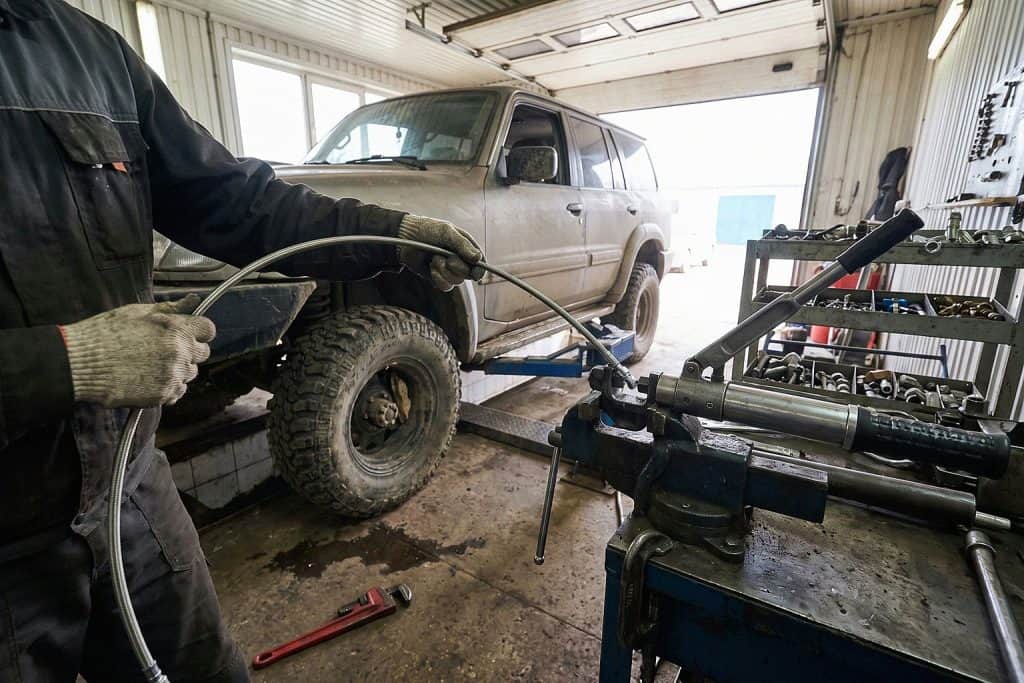

Зачем нужен официальный дилер HEL в Тюмени и что делаем мы для владельца 4×4
Официальный дилер снимает размеры под конкретную машину и собирает гидролинию, а не продаёт готовый набор по каталожному номеру.
Статус авторизованного дилера HEL Performance Russia означает не просто вывеску на сайте. Мастерская получает оригинальные компоненты — тефлоновую трубку, оплётку и фитинги из нержавеющей стали, работает на сертифицированном обжимном станке и отвечает за результат гарантией. Мы в Custom’s Tuning на Тополиной именно так и работаем: принимаем машину или образец старого шланга, замеряем гидролинию с учётом реальной высоты подвески, изготавливаем шланг под конкретные фитинги и прокачиваем систему после установки. Разовый продавец на маркетплейсе такой ответственности не берёт: отправил коробку — и на этом всё.
Это принципиальная разница для тормозной системы: гидролиния держит рабочее давление до 290 бар при экстренном торможении, и любая ошибка сборки — не эстетический дефект, а риск для контура, который держит машину на дороге.
Что даёт статус официального дилера: оригинальные компоненты HEL с заводской маркировкой, обжимной станок с сертифицированными матрицами под нужный диаметр, замер по реальной машине и письменная гарантия на изготовленную гидролинию. Уточняйте условия гарантии у мастерской перед оплатой заказа.

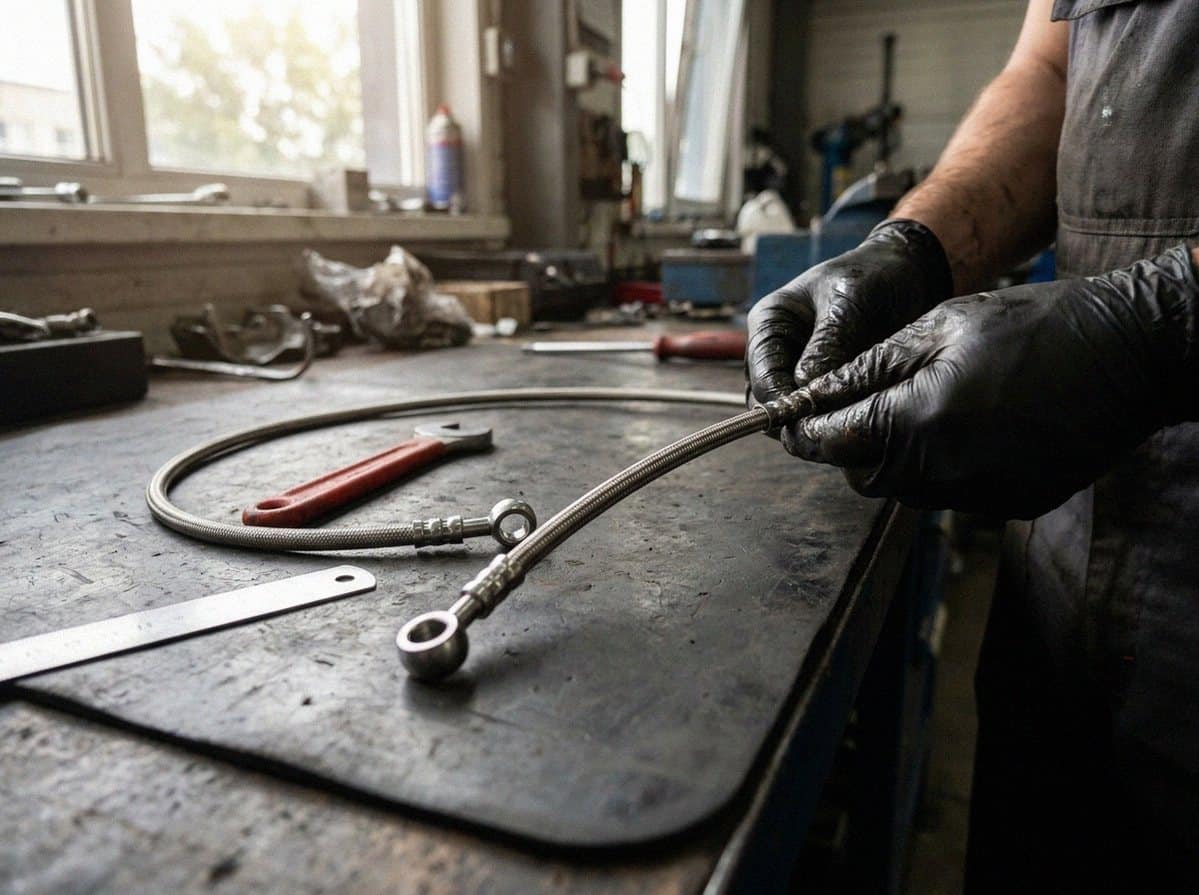

Из чего сделан шланг HEL: нержавеющая сталь и тефлон вместо резины
Внутри шланга HEL — трубка из экструдированного тефлона (PTFE), снаружи — оплётка и фитинги из нержавеющей стали AISI 303/304.
Тефлон химически инертен: он не разбухает и не «дышит» ни от DOT 4, ни от DOT 5.1, в отличие от резины, которая со временем теряет эластичность и трескается изнутри. Оплётка из нержавеющей стали держит форму гидролинии и защищает трубку от порезов на камнях, а фитинги того же металла не корродируют от соли и дорожной химии. Цифры ниже — ориентир по опубликованным данным производителя; перед заказом и монтажом сверьте с паспортом изделия и актуальной документацией производителя. Рабочее давление шланга HEL — около 290 бар, разрывное — около 870 бар, а минимальный радиус изгиба при монтаже — не менее 38 мм.
Контринтуитивный момент: запас прочности в шесть-восемь раз выше рабочего давления тормозной системы не спасает, если шланг собран неправильной длины. При диагональном вывешивании колеса натянутая гидролиния способна вырвать штуцер из суппорта или перетереть оплётку о кромку пружины за пару сотен километров.
Официальный дилер против случайного продавца: как отличить оригинал
У оригинального шланга HEL — маркировка производителя на фитинге и подбор по марке, модели и году машины.
Разовое объявление такой точности не даёт — там продают по общей картинке, а не по вашей машине.
На маркетплейсах и досках объявлений часто продают безымянные аналоги с мягкими алюминиевыми фитингами вместо нержавеющей стали. Внешне такой набор похож на оригинал, но алюминий корродирует от соли и химии на тюменских дорогах и со временем даёт течь прямо в месте обжима. Проверьте маркировку на фитинге, попросите документ на партию и уточните, кто отвечает по гарантии, если гидролиния потечёт через месяц — обычный продавец на этот вопрос обычно не отвечает.
HEL Russia для подбора шланга запрашивает марку, модель, год и часто VIN; для машины с изменённой геометрией подвески — образец старой гидролинии. Это способ получить деталь, которая реально встанет на вашу машину.
Дешёвые фитинги из мягкого алюминия и обычная тормозная резина под маркой «армированный шланг» — распространённая подделка. Не покупайте комплект без указания материала фитингов и без возможности вернуть товар, если резьба или длина не совпадут с вашим мостом.

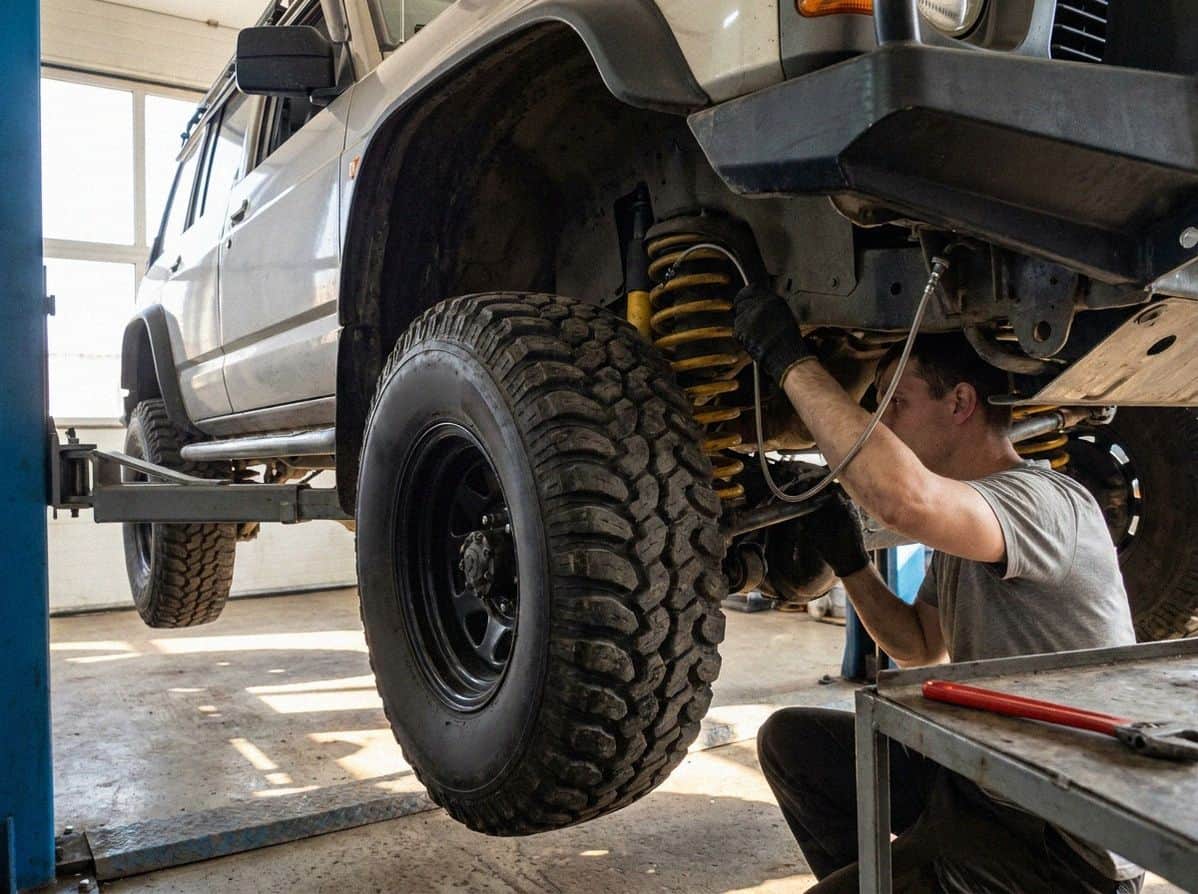

Как замерить гидролинию под подвеску с изменённой высотой
Длину гидролинии измеряют на полностью разгруженной подвеске — на отбое, а не на стоящей на колёсах машине.
Если поднять только кузов на подъёмнике без вывешивания моста, замер окажется неточным: колесо в реальной езде уходит вниз на диагональном вывешивании при переезде через яму или бордюр, и именно в этот момент штатная длина шланга становится критичной. Правильная методика — вывесить мост целиком, довести подвеску до предела хода на отбое и только тогда прикладывать рулетку от кронштейна на раме до штуцера суппорта. К штатной длине добавляют запас — обычно 30–70 мм, в зависимости от величины поднятой высоты подвески.
Второй параметр замера — угол выхода наконечника: 0°, 20°, 45° или 90° относительно оси штуцера. Сверьте угол по старому шлангу, если он ещё цел, — это надёжнее, чем ориентироваться на фото в интернет-магазине. Не рекомендуем заказывать готовый универсальный комплект без такого замера: на машине с изменённой геометрией подвески он либо окажется коротким, либо фитинг упрётся в амортизатор или пружину.
Таблица: резьба, длина и фитинги для УАЗ, Нивы, Toyota и Nissan
У УАЗ и Нивы резьба фитингов — М10×1,25, у Toyota и Nissan — М10×1,0.
Путать эти два стандарта нельзя ни в одном совете по подбору гидролинии.
Ориентиры ниже — из руководств по эксплуатации и открытых технических данных HEL Performance; перед заказом и монтажом сверяйте параметры с паспортом изделия и актуальной документацией производителя конкретной модели.
| Модель | Штатная длина | Длина под изменённую подвеску | Резьба фитинга | Источник (ориентир) |
|---|---|---|---|---|
| УАЗ Патриот (мосты Спайсер) | около 430 мм | 490–510 мм при подъёме +50 мм | М10×1,25 | РЭ УАЗ Патриот; fact-bank |
| Lada Niva Legend / Travel | около 400 мм | 450–470 мм при подъёме +30..+50 мм | М10×1,25 | РЭ ВАЗ-21214; fact-bank |
| Toyota Land Cruiser 80 / 105 | около 420 мм | 480–500 мм при подъёме 2–4″ | М10×1,0 (банджо) | РЭ Toyota LC80; fact-bank |
| Toyota Land Cruiser Prado 120 / 150 | около 390 мм | 450–470 мм при подъёме 2–4″ | М10×1,0 (банджо) | РЭ Toyota Prado; fact-bank |
| Nissan Patrol Y60 / Y61 | около 340 мм | 420–440 мм при подъёме +3″..+4″ | М10×1,0 | РЭ Nissan Patrol; fact-bank |
Точный расчёт длины под вашу высоту подвески уточняйте у мастерской при заказе: изготовление под конкретный мост занимает один визит.

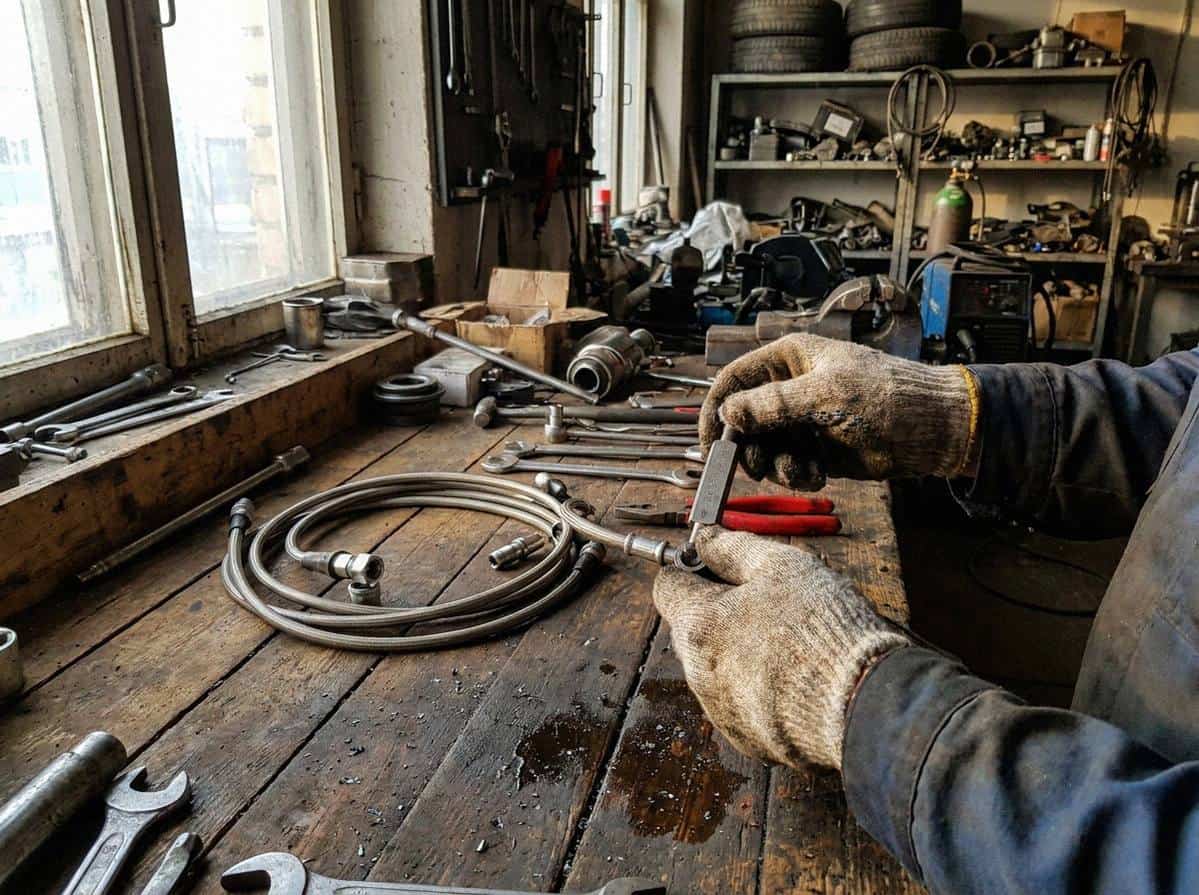

Не путайте резьбу М10×1,0 и М10×1,25: типичные ошибки подбора
Перепутанный шаг резьбы срывает резьбу в суппорте, если фитинг силой докручивают, хотя он не идёт от руки.
Это одна из самых частых ошибок при заказе шлангов через интернет: покупатель видит «М10» в описании и не проверяет второе число — шаг резьбы. У иномарок (Toyota, Nissan, Mitsubishi) он мельче — 1,0 мм на оборот, у УАЗ и Нивы — крупнее, 1,25 мм. Внешне фитинги почти неотличимы, но резьбомер или пробное вкручивание от руки покажут разницу за секунду. Если штуцер идёт туго и приходится помогать ключом — стоп, резьба не та, дальше закручивать нельзя.
Вторая ошибка — прямой фитинг вместо углового: наконечник упирается в пружину или диск и перетирается за несколько тысяч километров. Третья — экономия на материале: мягкий алюминий корродирует и течёт в месте обжима раньше срока службы оригинала.
Не путайте тягу тормозного контура с силовыми характеристиками другого оборудования — рабочий параметр гидролинии HEL это давление в барах и длина с радиусом изгиба, а не тяговое усилие или грузоподъёмность. Резьбу, длину и угол наконечника проверяйте до оплаты заказа, а не после доставки комплекта.
Чек-лист перед заказом шлангов HEL
Перед заказом сверьте пять пунктов — без них комплект рискует не встать на машину с первого раза.
Соберите эти данные заранее, и вы сможете получить точный расчёт длины и резьбы уже на первом звонке в мастерскую, без повторных замеров и лишней доставки.
- Марка, модель, год выпуска и, если есть, VIN или номер кузова — для подбора штатной геометрии моста.
- Величина подъёма подвески в миллиметрах или дюймах — влияет на итоговую длину гидролинии.
- Тип и угол выхода наконечников — прямой, угловой 20°/45°/90° или банджо; сверьте по старому шлангу.
- Шаг резьбы фитинга — М10×1,0 или М10×1,25 — проверьте резьбомером, если сомневаетесь.
- Старый шланг или его фото с линейкой — самый надёжный образец для точного изготовления.
Правило одной фразы: нет точного замера под вашу подвеску — нет гарантии, что готовый комплект встанет без переделки. Замерим сами на месте, если привезёте машину в мастерскую на Тополиной.
Как правильно смонтировать шланг без перекрута
Штуцер закручивают, удерживая ответную часть вторым рожковым ключом, — иначе шланг закручивается вокруг своей оси.
Осевое скручивание, или «винт», — скрытая проблема: снаружи шланг выглядит нормально, но внутренний слой находится в постоянном напряжении и быстрее устаёт при каждом ходе подвески. Ориентируйтесь на продольную полосу или маркировку на оплётке — если после затяжки она идёт ровной линией, монтаж выполнен верно. Используйте минимальный радиус изгиба не менее 38 мм и следите, чтобы гидролиния не касалась пружины, рычага или колёсного диска на полном ходе подвески в любую сторону.
После монтажа обязательно проверьте зазоры на вывешенном колесе при повороте руля в обе стороны и на полном ходе отбоя — до выезда на дорогу, а не после первой поездки.
Как прокачать тормоза после замены гидролиний
Систему прокачивают свежей жидкостью от дальнего колеса к ближнему, иначе воздух останется в контуре.
Порядок важен: гидролиния после замены шланга сухая, и воздух из неё сам не уйдёт.
После установки новых шлангов HEL в системе почти всегда остаётся воздух: гидролиния была сухой, и заполнить её без пузырьков «одним нажатием» не получится. Правильная последовательность — прокачка каждого колеса от дальнего к ближнему относительно главного тормозного цилиндра, со свежей жидкостью DOT 4 или DOT 5.1, пока из шланга прокачки не пойдёт чистая жидкость без пузырьков. Педаль тормоза после этого станет плотной и информативной, без «ватного» хода в начале нажатия. Подробный порядок действий и частые ошибки — в статье про прокачку тормозов после замены шлангов.
Не забудьте проверить уровень тормозной жидкости в бачке во время прокачки и после — падение уровня ниже минимальной отметки затягивает воздух обратно в систему через несколько минут работы педалью.
Где заказать и установить шланги HEL в Тюмени
Заказать замер, изготовление и установку шлангов HEL можно в мастерской Custom’s Tuning: адрес — ул. Тополиная, 47, Тюмень, запись по телефону +7 922 480-80-85, привезите машину или старый шланг как образец.
Мы принимаем и стандартные машины, и внедорожники с изменённой геометрией подвески: замеряем длину и угол наконечников по факту, подбираем резьбу под конкретный суппорт и собираем гидролинию из оригинальных компонентов HEL. В разделе тормозных шлангов каталога — готовые позиции и карточка услуги изготовления армированного шланга HEL Performance под нестандартный размер. После установки прокачиваем систему и проверяем герметичность контура, прежде чем отдать машину владельцу.
Если ваш внедорожник редкий или подвеска доработана нестандартно, приезжайте на замер без предварительного заказа комплекта через интернет — точная гидролиния под конкретный мост обходится без повторной доставки и подгонки на месте.
Частые вопросы
Как выбрать дилера HEL Performance в Тюмени и что гарантирует авторизованный статус?
Ищите мастерскую, которая работает с оригинальными компонентами HEL, использует сертифицированный обжимной станок и даёт письменную гарантию на изготовленную гидролинию. Custom’s Tuning на Тополиной — авторизованный дилер HEL Performance Russia в Тюмени, работает по такой схеме с замером по каждой машине.
Чем шланги HEL из нержавеющей стали отличаются от дешёвых аналогов?
Внутри — тефлоновая трубка PTFE, снаружи оплётка и фитинги из нержавеющей стали AISI 303/304 с заводской опрессовкой. Дешёвые аналоги часто используют мягкий алюминий вместо нержавеющей стали, который корродирует от дорожной химии и со временем течёт в месте обжима.
Можно ли изготовить шланги HEL под нестандартный подъём подвески?
Да, это основная задача изготовления на заказ: мы замеряем длину и угол наконечников по факту при полностью разгруженной подвеске и подбираем удлинение, обычно 30–70 мм сверх штатного размера, в зависимости от высоты подъёма конкретной машины.
Какие данные нужны мастерской для изготовления шлангов?
Марка, модель и год машины, VIN или номер кузова, величина подъёма подвески и, желательно, старый шланг или его фото с линейкой как образец. Чем точнее данные, тем меньше риск повторного замера при установке.
Обязательно ли менять тормозную жидкость и прокачивать систему после установки?
Да, без прокачки свежей жидкостью DOT 4 или DOT 5.1 в системе останется воздух из сухой магистрали, и педаль тормоза будет мягкой и неинформативной. Прокачку выполняют от дальнего колеса к ближнему сразу после монтажа новых шлангов.
Сколько времени занимает изготовление и установка шлангов HEL в мастерской?
При наличии образца старого шланга или точных данных по машине замер, изготовление и установку комплекта из двух-четырёх шлангов обычно укладывают в один визит в мастерскую. Точные сроки уточняйте по телефону при записи, они зависят от загрузки мастерской и сложности конфигурации моста.
Какая гарантия действует на изготовленные шланги HEL?
Как авторизованный дилер, мастерская даёт письменную гарантию на изготовленную гидролинию и монтаж — конкретный срок и условия уточняйте у мастера при оформлении заказа, они зависят от модели и условий эксплуатации машины.
