Изготовление тормозных шлангов HEL в Тюмени

Что проверить до изготовления шланга HEL в Тюмени: образец, крепления и прокачку

---

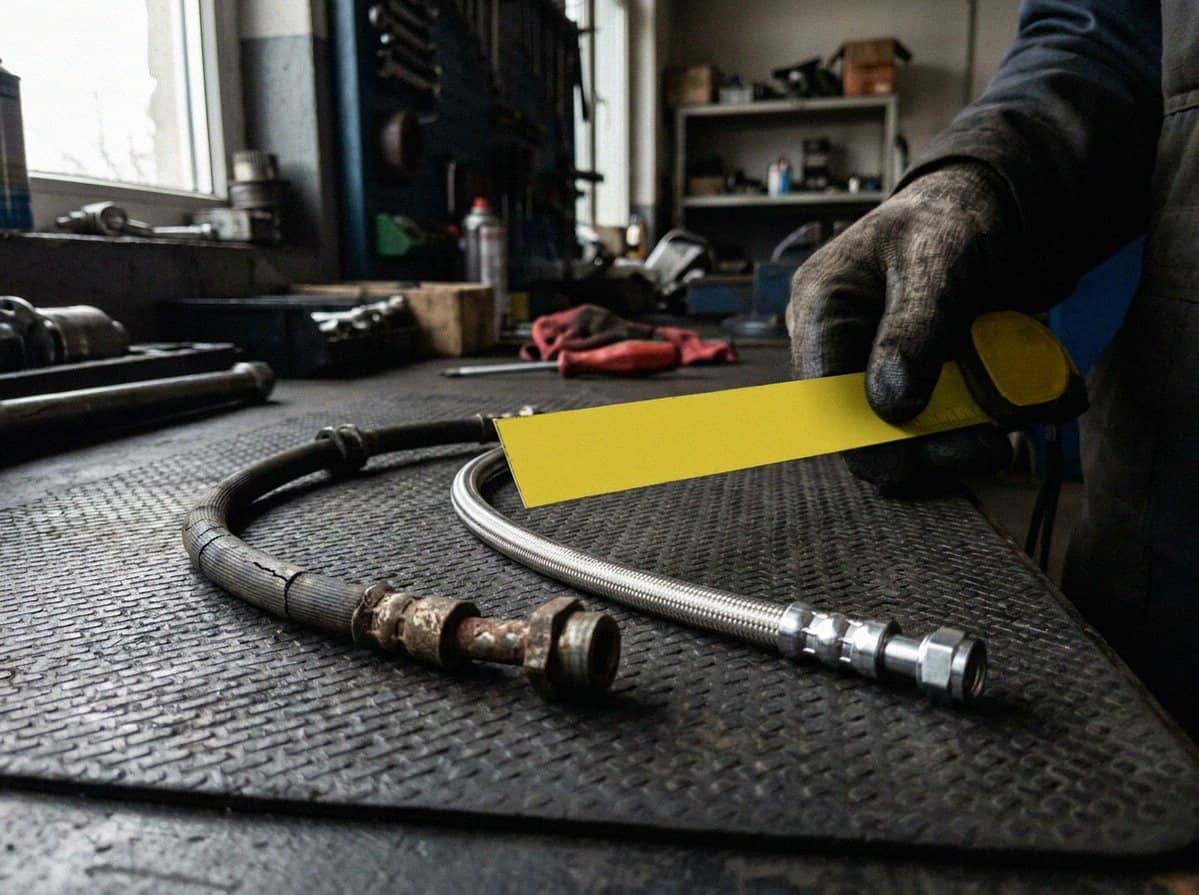

На верстаке в боксе на Тополиной лежат три вещи: старый резиновый шланг, новый армированный HEL и бирка заказа с длиной «до 1 м». Владелец уже решил, что нужен такой же, только длиннее. Но мастер разворачивает старую гидролинию и показывает: один наконечник смотрит под углом, рядом работал кронштейн, а на машине шланг идёт не прямой линией, а дугой мимо суппорта и пружины.

Одна строка заказа редко выдерживает проверку на машине. В карточке услуги есть точка входа, но совместимость решают не только сантиметры: важны угол наконечника, резьба, крепление в кронштейне, наличие АБС, ход подвески и герметичность после прокачки. Если пропустить хотя бы один пункт, шланг почти подойдёт — и именно это «почти» потом тянет его в струну, крутит у суппорта или кладёт на острую кромку.

К нам в мастерскую Custom’s Tuning на Тополиной привозили старый шланг от УАЗ с лифтом: владелец нашёл услугу HEL и просил «добавить десять сантиметров». На образце было видно, что проблема не только в длине: кронштейн держал шланг под углом, а на полном повороте руля дуга уходила близко к колесу. Что мы сделали: сняли размеры по реальной траектории, сверили наконечники и крепления, после установки проверили сухие соединения и прокачали тормоза.

Ниже — разбор, чтобы изготовление тормозных шлангов не превратилось в покупку красивой детали «почти как штатная». Вы сможете собрать данные до звонка, получите понятный чек-лист для образца и быстрее объясните мастеру, что стоит на машине; результат — меньше риска получить перекрут, трение и повторную разборку. Если нужна общая теория по армированным гидролиниям, начните со статьи про армированные тормозные шланги для внедорожника.

Как понять, что нужно изготовление тормозных шлангов

Изготовление нужно, когда готовая позиция не отвечает за вашу реальную машину.

Готовый комплект удобен на штатной технике, где схема уже известна: модель, год, тип тормозов и крепления совпали. Индивидуальное изготовление HEL появляется там, где машина изменилась или старый шланг нельзя заменить «по названию»: лифт подвески, другие суппорты, перенесённый кронштейн, редкая комплектация, переделанная магистраль. В такой ситуации мастер смотрит не на одну длину, а на путь детали от жёсткой трубки до тормозного механизма.

Если сказать проще, шланг должен жить на машине свободной дугой. Он не должен быть натянут как струна на отбое, скручен винтом у суппорта или зажат кронштейном. Бренд HEL даёт качественную основу, но безопасную установку даёт только совпадение наконечников, длины, креплений и последующая проверка под давлением.

Перед заказом HEL: что показать мастеру

Мастеру важно увидеть машину не по одной фразе, а по данным и образцу.

Для стандартной техники обычно просят марку, модель, год выпуска, иногда VIN, номер кузова или оригинальный номер детали. Для изменённой машины лучше сразу привезти старую гидролинию как образец или сделать техническое задание: где стоял шланг, какой конец куда вкручивался, как он проходил через кронштейн, что меняли в подвеске и тормозах.

Фото помогают только тогда, когда они показывают смысл. Один снимок сверху часто обманывает: не видно резьбы, угла наконечника и места фиксации. Сделайте крупно оба соединения, общий вид шланга на машине, место крепления к кузову или мосту, положение на полном повороте руля и при ходе подвески. В практике нашей мастерской на Тополиной такие фото экономят один лишний визит и защищают от заказа «на глаз».

Как работает карточка услуги HEL и что значит «до 1 м»

Карточка услуги описывает формат изготовления, а не обещает совместимость по одной цифре.

Фраза «до 1 м» в карточке помогает понять рамку услуги: речь об изготовлении армированного тормозного шланга HEL Performance автомобильного. Но длина — только один параметр. Если наконечник смотрит не туда, резьба не совпала или шланг не фиксируется в штатном кронштейне, метр красивой гидролинии не станет безопасной деталью.

Поэтому порядок такой: сначала данные машины и образец, затем сверка длины по траектории, потом уточнение наконечников, углов и креплений. Только после этого услуга превращается в понятный заказ, а не в лотерею. Мы не обещаем цену, срок и наличие конкретной комплектации без актуальной карточки и звонка: тормозная система не любит догадки.

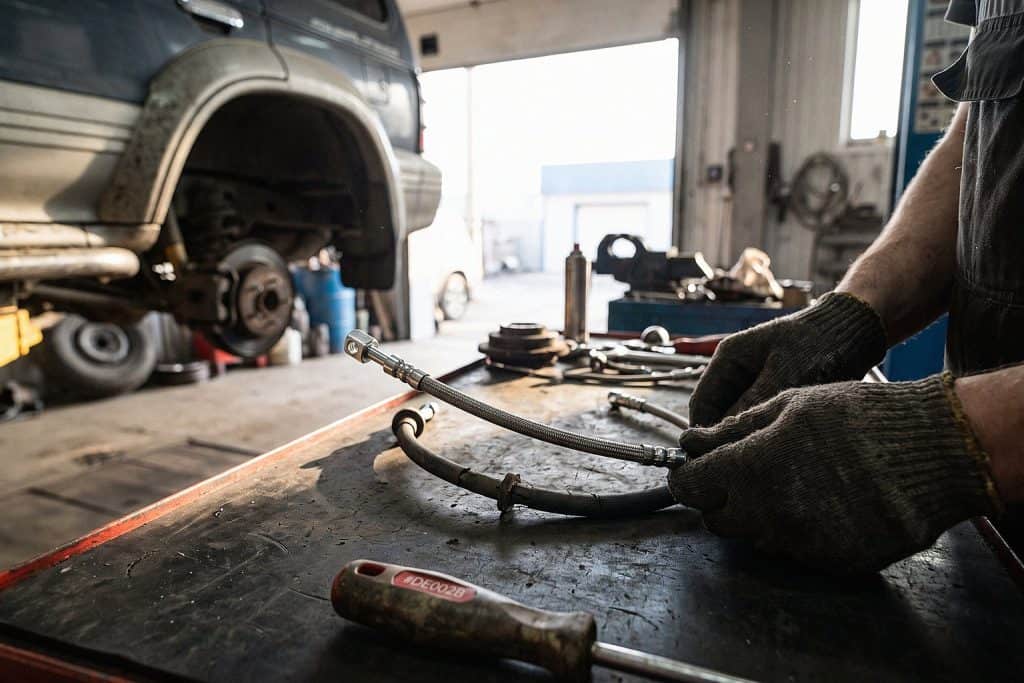

Проверьте старый шланг: траектория, наконечники и крепления

Старый шланг проверяют как схему, а не как кусок резины на столе.

Разложите его без натяжения и посмотрите, где он был зафиксирован. Один конец мог стоять в жёсткой трубке, второй — в суппорте; между ними шланг проходил через кронштейн, скобу или направляющую. Наконечник важен не только резьбой: угол выхода показывает, как гидролиния должна повернуться после затяжки. Если этот угол перепутать, шланг будет пытаться вернуться в «своё» положение и начнёт выкручивать соединение.

Длина по прямой почти бесполезна. Нужна длина по реальной дуге, с учётом того, как подвеска ходит вниз и как колесо поворачивает в стороны. На передней оси проверяют оба крайних положения руля; на мостах смотрят, не вытягивается ли шланг на отбое. Хороший шланг оставляет запас, но не болтается петлёй рядом с колесом.

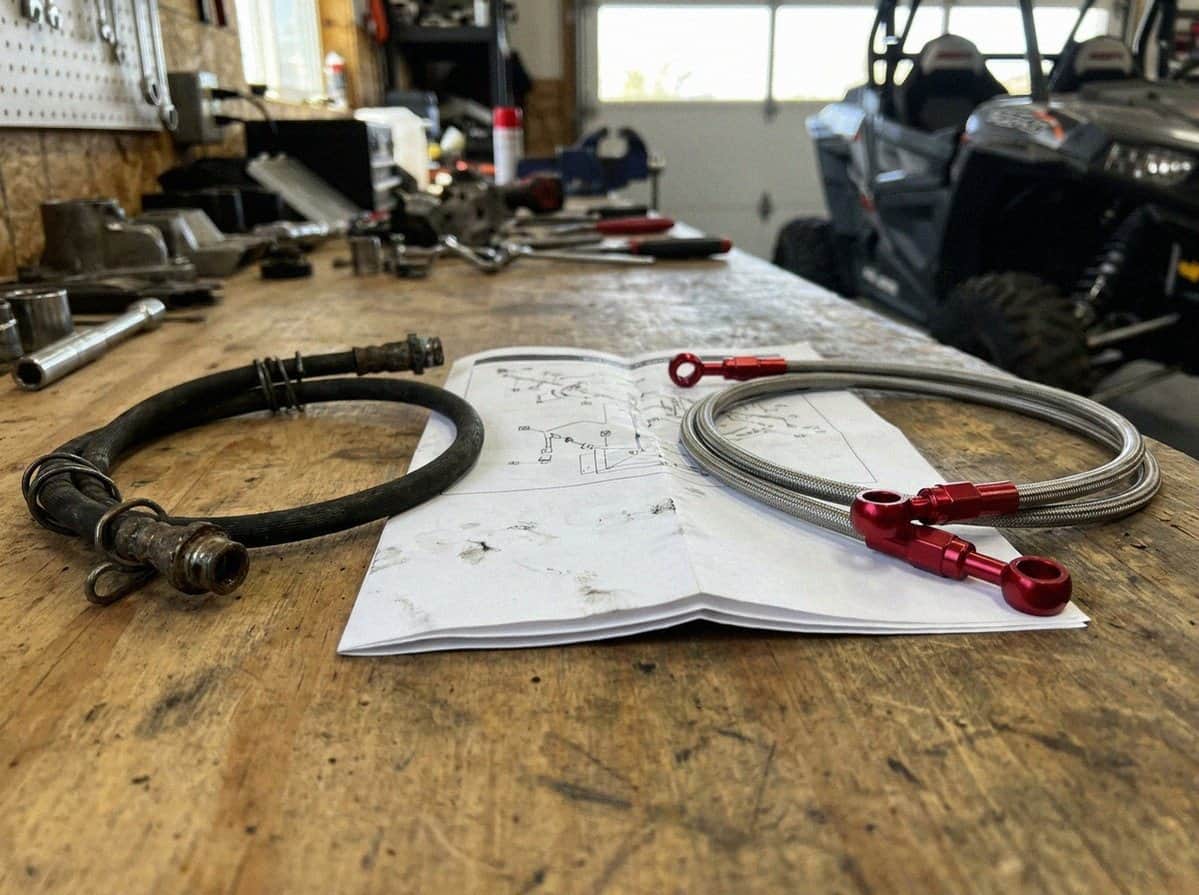

Сравните варианты: готовая схема, образец или техзадание

Выбор способа зависит от того, насколько машина близка к штатной.

Если автомобиль стандартный, можно идти от готовой схемы: марка, модель, год, иногда VIN и оригинальный номер детали. Это самый быстрый путь, когда тормоза и подвеска не менялись. Если машина уже доработана, надёжнее привезти образец: мастер видит соединения, длину, кронштейны и следы того, как шланг работал на машине. Если образца нет, помогает техническое задание с фото и замерами, но его нужно собирать аккуратно.

Ориентиры ниже не заменяют осмотр машины; перед изготовлением сверьте с паспортом изделия и актуальной документацией производителя, а по автомобилю — с РЭ вашей модели.

Вариант	Когда подходит	Что принести	Источник (ориентир)
Готовая схема HEL	штатная машина без переделок тормозов и креплений	марка, модель, год, VIN или номер кузова	официальные материалы HEL
Изготовление по образцу	лифт, другие суппорты, перенос креплений, редкая комплектация	старый шланг, фото установки, сведения об АБС	практика мастерской
Изготовление по техническому заданию	образца нет, но есть точные фото и замеры на машине	схема прохождения, длина по дуге, углы наконечников, крепления	практика мастерской

Ошибки заказа: длина на глаз, фото с одной стороны и забытая прокачка

Главная ошибка — считать шланг простой трубкой нужной длины.

Первая ловушка — замерить рулеткой по столу и добавить «на всякий случай». Лишняя длина не всегда полезна: гидролиния начинает гулять, трётся о колесо или складывается острым перегибом. Вторая ловушка — отправить одно красивое фото старого шланга. Без второго наконечника и места крепления мастер видит половину задачи. Третья — думать, что после установки можно сразу выехать: соединения нужно проверить под давлением, а тормоза прокачать.

Типичная ошибка после лифта подвески звучит так: «сделайте такой же, только длиннее». Но лифт меняет не только расстояние. Меняется угол работы, положение моста, поворот шланга около суппорта и запас на отбой. Если всё это не учесть, новый HEL может оказаться качественным изделием, которое установлено неправильно.

Чек-лист изменённой машины: лифт, ход, АБС и суппорты

Изменённую машину проверяют по движению узла, а не по каталожному названию.

Лифт подвески, другие амортизаторы, перенос моста, нестандартные суппорты и АБС добавляют вопросы. На полном повороте руля передний шланг может уходить к диску; на отбое мост тянет гидролинию вниз; у кронштейна появляется перекос. Важно не то, что шланг «дотянулся» в статике, а как он ведёт себя, когда подвеска работает.

• Лифт: измерьте положение шланга на рабочем ходе подвески и на отбое.
• Суппорты: проверьте резьбу, посадку и угол соединения, если тормоза менялись.
• АБС: уточните наличие датчиков и заводскую схему, чтобы не перепутать позицию.
• Кронштейны: покажите, где шланг фиксируется и под каким углом выходит.
• Ось: не заказывайте один шланг по образцу другого, если позиции различаются.

Таблица: паспортные цифры HEL и сроки УАЗ/Нива

Цифры помогают понять класс изделия, но не выбирают длину за вас.

Рабочее давление, разрывное давление и минимальный радиус изгиба говорят, что шланг относится к серьёзной гидролинии. Эти параметры не отвечают на вопрос, куда смотрит наконечник и как шланг проходит мимо пружины. Со сроками УАЗ и Нивы такая же логика: это ориентиры из руководств, а не разрешение переносить одну рекомендацию на все модели.

Цифры ниже — ориентир из опубликованных материалов и РЭ; перед заказом и монтажом сверьте с паспортом изделия и актуальной документацией производителя конкретной модели.

Сущность	Параметр	Ориентир	Источник (ориентир)
Армированный тормозной шланг HEL	материалы	внутренняя PTFE-трубка, нержавеющая оплётка 303/304, защитное PVC-покрытие	официальные материалы HEL
Армированный тормозной шланг HEL	давление и изгиб	рабочее давление 290 бар, разрывное 870 бар, минимальный радиус изгиба 38 мм	официальные материалы HEL
УАЗ Patriot	осмотр и срок резиновых деталей тормозных узлов	трещины, надрывы, потёртости и вздутие недопустимы; ориентир замены 100 000 км или 7 лет	РЭ УАЗ
ВАЗ-21213 / 21214 Niva	осмотр и срок гибких шлангов	проверка на трещины, контакт с маслами и вздутия; ориентир замены 100 000 км или 5 лет	РЭ Нива
Карточка услуги sto-tvk	формат заказа	изготовление армированного тормозного шланга HEL Performance автомобильного	каталог sto-tvk

Как проверить монтаж: укладка, герметичность и прокачка

Финальная проверка — это укладка без трения, сухие соединения и плотная педаль.

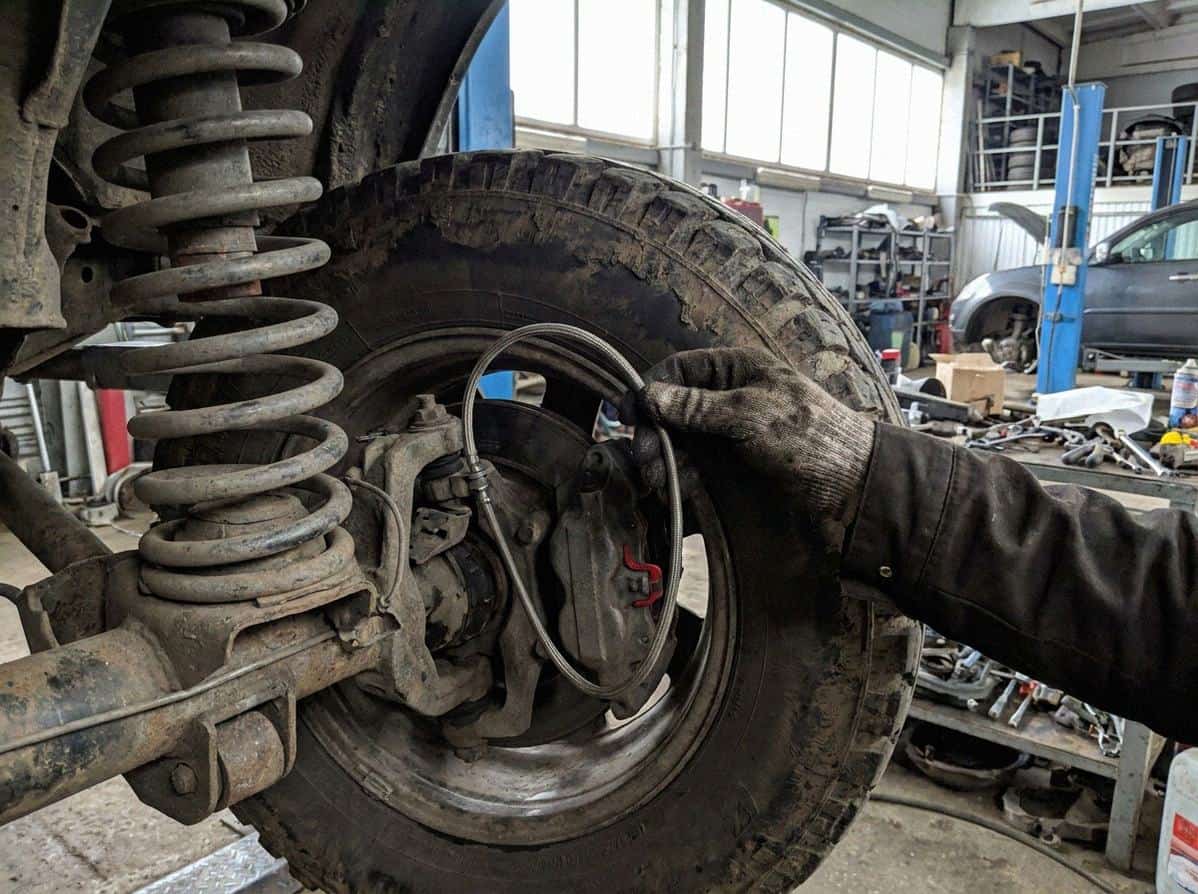

После установки осмотрите шланг на машине: он не перекручен, не касается колеса, не ложится на кромку и не вытянут в струну на ходе подвески. Затем помощник нажимает педаль и удерживает её, а мастер смотрит соединения. Мокрая дорожка, запотевание у штуцера или пузырёк у стыка — причина остановиться и разобрать узел заново.

Прокачка нужна после любого вскрытия тормозной системы. Воздух внутри работает как мягкая вставка: педаль уходит дальше, а усилие до колодок доходит позже. Подробный порядок и ошибки разобраны в статье про прокачку после замены шлангов; здесь важно запомнить критерий готовности: сухие соединения, нормальный уровень жидкости и плотная педаль до выезда.

Где купить / изготовить / установить HEL в Тюмени

В Тюмени изготовление и проверку HEL можно начать через Custom’s Tuning.

Мастерская Custom’s Tuning находится по адресу ул. Тополиная, 47, Тюмень, 625048; перед визитом позвоните по телефону +7 922 480-80-85, подготовьте старый шланг или фото обоих наконечников, данные машины, сведения об АБС и лифте, а карточка услуги изготовления доступна в каталоге: армированный тормозной шланг HEL Performance автомобильный.

Если вопрос не в изготовлении, а в том, пора ли менять старую резину по трещинам и вздутию, посмотрите отдельный материал когда менять тормозной шланг. Так вы не смешаете диагностику старой детали, подбор длины после изменений и заказ новой гидролинии.
