Что проверить в маркировке 4REVO TRX, LX и Jet, пока лебёдка ещё на верстаке
На верстаке в мастерской лежит свежая лебёдка 4REVO, а владелец Mitsubishi L200 присел на колени рядом, чтобы разглядеть отверстия крепления при свете фонарика. Рулетка уже отмерила зазор между дальними точками — 124 на 76 миллиметров, а в паспорте площадки для его пикапа указан стандарт 254 на 114,3. Одна и та же надпись «4REVO» на корпусе, только буквы после дефиса — TRX или LX — за привлекательной ценой остались незамеченными.
Одинаковая надпись «4REVO» на шильдике встречается у лебёдок совершенно разного назначения — кажется, что различаются только цифры тягового усилия. На деле буквы после названия — TRX, LX или Jet — определяют посадочный шаблон крепления и конструкцию силового блока мотора. Ещё один параметр — передаточное отношение редуктора: сколько оборотов делает мотор на один оборот барабана. Чем больше это число, тем увереннее лебёдка тянет, но медленнее сматывает трос обратно. Одинаковый шильдик у автомобильной TRX и квадроциклетной LX не гарантирует, что площадка окажется впору на раме пикапа или что мотор выдержит долгую протяжку под весом внедорожника.
К нам в мастерскую Custom’s Tuning на Тополиной привезли Mitsubishi L200. Владелец сам заказал лебёдку по названию бренда и привлекательной цене, не сверив маркировку серии с назначением машины. Вместо полноразмерной автомобильной TRX с тяговым усилием 12000 lbs (около 5443 кг) и площадкой 254×114,3 мм пришла компактная LX. Её тяговое усилие — до 5000 lbs (около 2268 кг), крепление — 124×76 мм. Что мы сделали: замерили штатную площадку бампера L200, сверили маркировку серии по паспорту изделия и оформили обмен на TRX 12000S с синтетическим тросом и выносным блоком соленоидов под капотом.
Ниже — разбор, чтобы до заказа понять разницу между 4REVO TRX, LX и Jet: тяговое усилие, редуктор, посадочный шаблон и трос. Пошагово разберём, как выбрать 4REVO лебёдку под автомобиль, квадроцикл или лёгкую спецтехнику, не полагаясь только на цифру на корпусе. Если лебёдка на внедорожник ещё не выбрана в принципе, начните со статьи про выбор лебёдки на внедорожник. Здесь — только про то, чем отличаются линейки одного бренда и что из них реально есть в каталоге Custom’s Tuning.

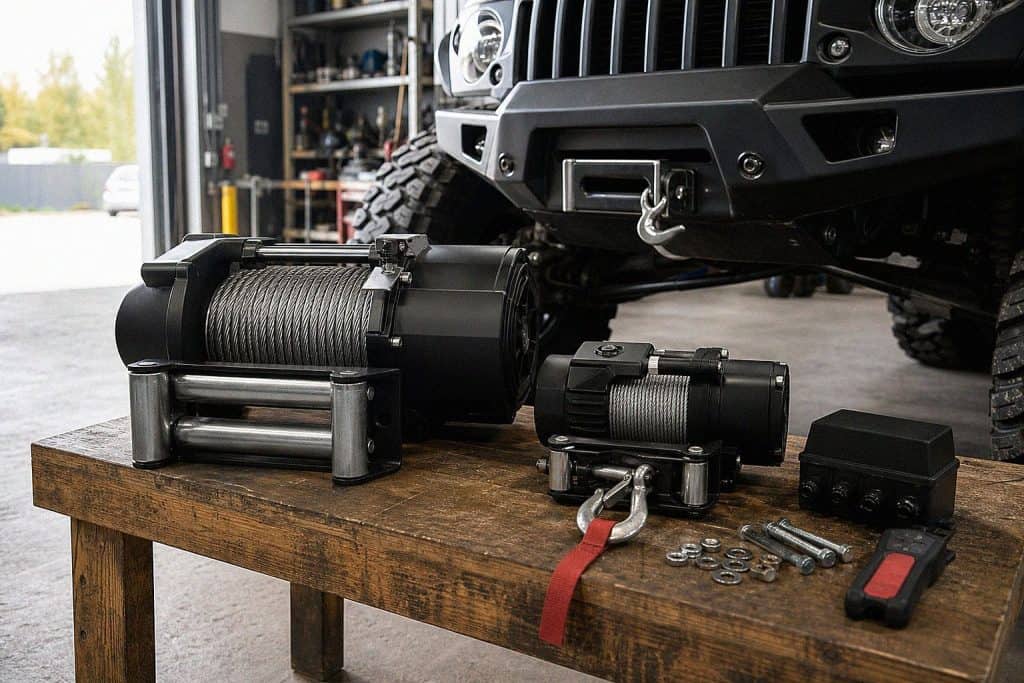

Не путайте линейки 4REVO: чем TRX отличается от LX и Jet
TRX — линейка для автомобилей и пикапов, LX — для квадроциклов и лёгкой техники. Jet — позиция каталога, а не отдельная официальная серия бренда.
4REVO выпускает лебёдки под одним фирменным именем, но внутри бренда — принципиально разные продукты. TRX рассчитана на массу внедорожника или пикапа и стандартный автомобильный посадочный шаблон. LX — компактная линейка под ATV/UTV (side-by-side) с меньшим тяговым усилием и узкой площадкой крепления. Отдельно в ассортименте магазинов, включая каталог Custom’s Tuning, встречаются позиции Jet, SRX и AX. Это конкретные модели, выставленные на витрину магазина под собственным названием серии, а не отдельная линейка с официального сайта производителя.
Считать, что «раз это 4REVO, любая модель встанет одинаково», — типичная ошибка на старте выбора. Дальше разберём каждую линейку по очереди, начиная с автомобильной TRX.
Как выбрать тяговое усилие TRX для внедорожника и пикапа
TRX подбирают по массе автомобиля: тяговое усилие в линейке — от 6000 до 12000 lbs, около 2720–5443 кг.
Ориентир для расчёта — полную массу машины с людьми, грузом и самой лебёдкой умножают на коэффициент 1,5–2,0. Чем сложнее условия — глубокая грязь, уклон, — тем ближе к верхней границе диапазона. Для среднего внедорожника обычно достаточно TRX 9500 или TRX 10000; для тяжёлого груженого экспедиционного автомобиля разумно смотреть на TRX 12000.
У TRX редуктор планетарный, передаточное отношение 203:1 — на один оборот барабана мотор делает 203 оборота. Чем выше это число, тем увереннее лебёдка тянет тяжёлую машину, но и тем медленнее сматывает трос на холостом ходу. Тормоз в TRX автоматический, конусного типа, встроен прямо в барабан — держит нагрузку без отдельного электрического узла.

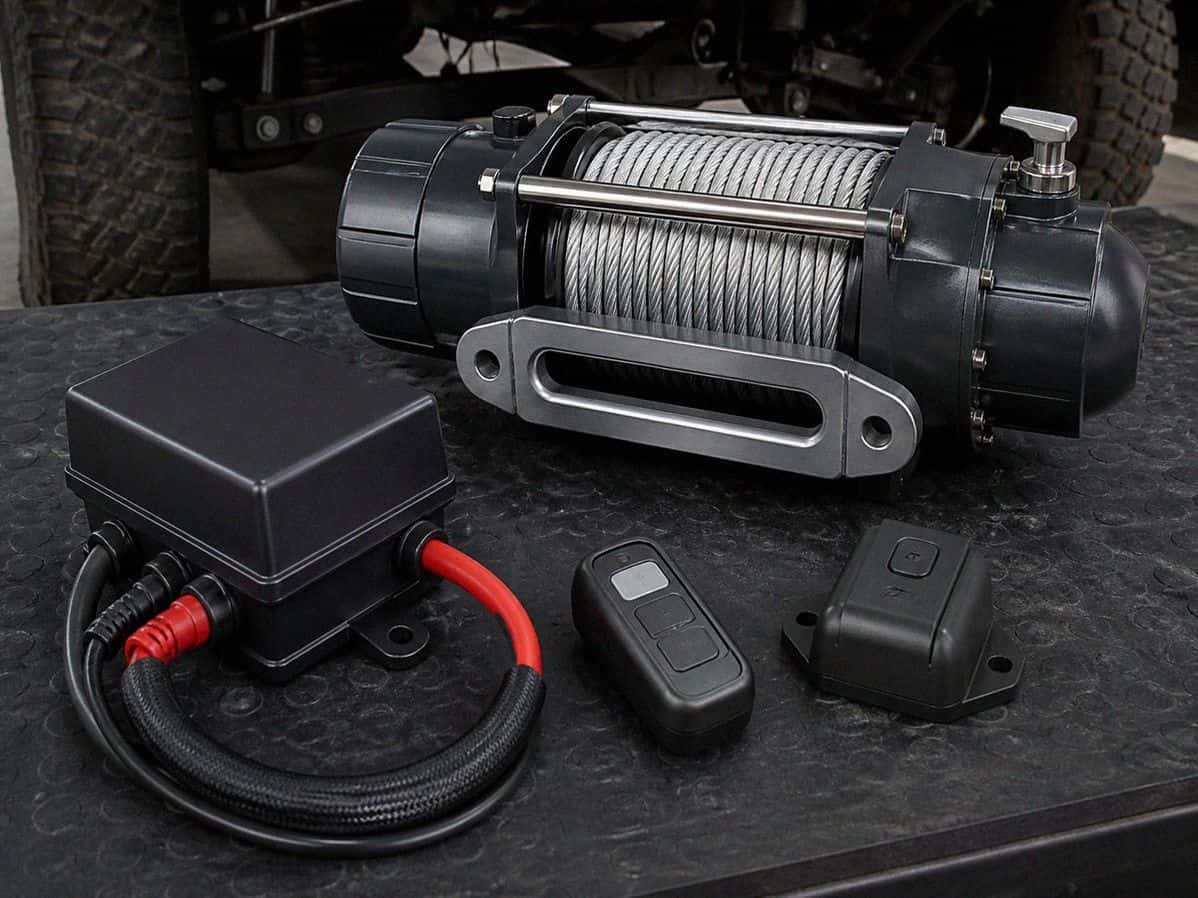

Штатно линейка комплектуется проводным пультом и модулем беспроводного радиоуправления — управлять протяжкой можно, стоя в стороне от машины и троса, что безопаснее при работе в одиночку.
LX для квадроцикла: когда автомобильная TRX — не ваш выбор

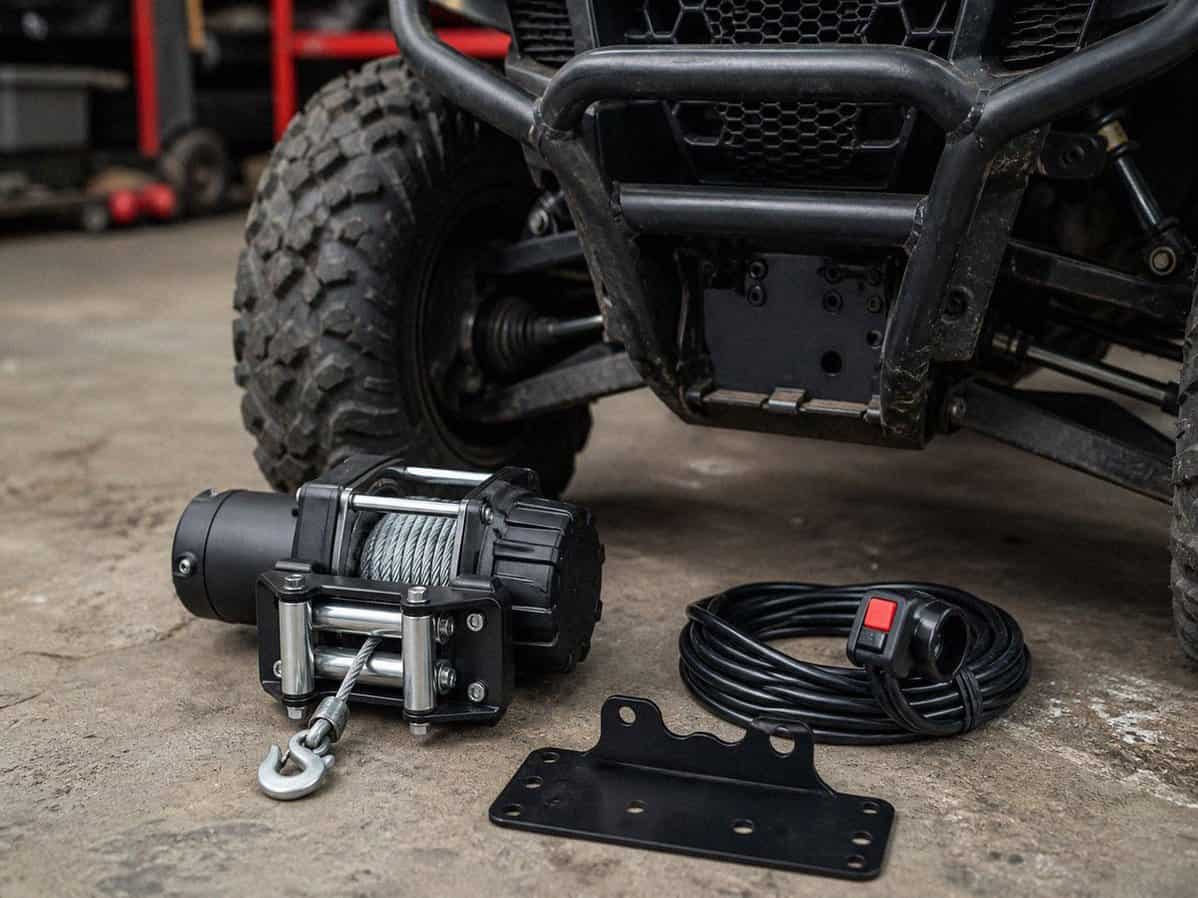

LX создана для квадроциклов, снегоходов и лёгких UTV (side-by-side), не для полноразмерного внедорожника, даже если цифра на шильдике выглядит достаточной.
Линейка LX держит тяговое усилие от 3500 до 5000 lbs, а посадочный шаблон крепления — компактный, около 124×76 мм. Редуктор у LX — 166:1: число меньше, чем у TRX, зато мотор легче и экономичнее по току, а на квадроцикле с небольшой ёмкостью АКБ это заметный плюс.
Почему нельзя менять местами: в LX обычно применяется мотор на постоянных магнитах — легче и экономичнее по энергопотреблению. Такой мотор не рассчитан на длительные циклические нагрузки под весом подготовленного внедорожника, в отличие от мотора TRX с электромагнитной обмоткой статора. Переставить LX на тяжёлый автомобиль, потому что «тяговое усилие формально хватает», — риск перегрева мотора и разрыва площадки крепления при первой серьёзной протяжке.
Если квадроцикл тяжёлый или регулярно работает в глубокой грязи, разумно смотреть на верхнюю границу линейки LX — 4500–5000 lbs. Подробнее о выборе лебёдки для квадроцикла по тяге и креплению — в отдельном материале; площадку и допустимый ток при этом сверяйте по паспорту конкретной модели, а не по памяти о «похожей» лебёдке.
Jet и другие позиции каталога: где искать их место в линейке 4REVO
Jet — скоростная позиция в ассортименте магазинов, а не отдельная официальная линейка с сайта производителя 4REVO, как TRX и LX.
В каталоге Custom’s Tuning и у других продавцов оборудования встречаются модели с маркировкой Jet, SRX и AX — они решают конкретные задачи ассортимента. У линейки Jet — мотор повышенной мощности, около 8 л.с., и скоростной редуктор для динамичной смотки троса, что удобно там, где протяжек за один выезд несколько. SRX и AX — соседние позиции того же ассортимента. Их детали стоит сверять по карточке конкретной модели на дату покупки, а не приравнивать к паспортным данным TRX или LX.
Не переносите тяговое усилие, редуктор или посадочный шаблон TRX и LX на Jet, SRX и AX «по бренду» — это разные продукты одного производителя. Характеристики каждой модели сверяйте отдельно по актуальной карточке в разделе лебёдок для авто и ATV и по документации.
Суффикс «S»: как расшифровать трос и клюз до заказа

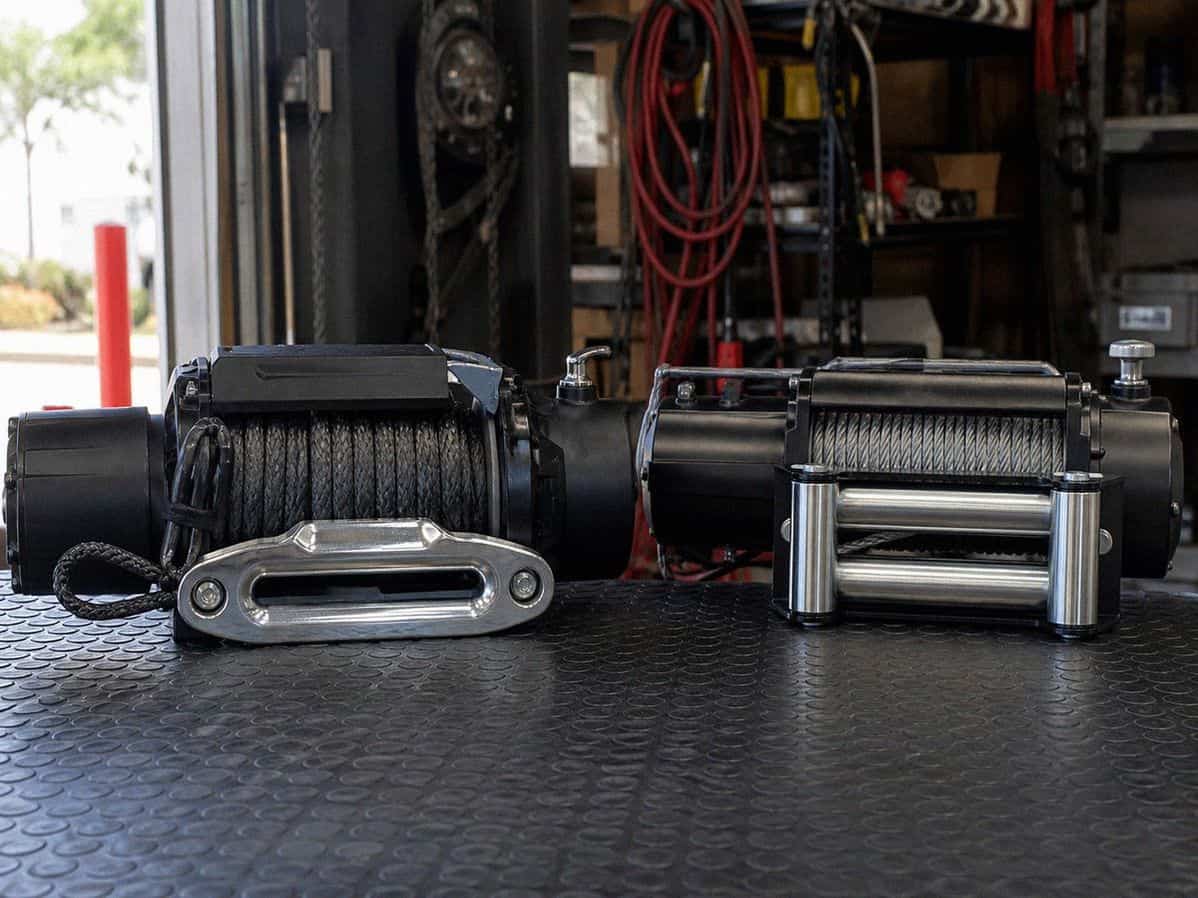

Буква «S» в названии модели, например TRX 12000S, означает синтетический трос и алюминиевый клюз вместо стального канала и роликовой направляющей.
Синтетический трос легче стального канала того же диаметра, не ржавеет и при обрыве падает вниз, а не хлещет по кабине. Поэтому его чаще выбирают для регулярных выездов. Стальной канат живее переносит абразив — камни, песок, — но требует смазки от коррозии и демпфера на случай обрыва. Клюз для синтетики — алюминиевый, гладкий, без роликов; для стального троса — роликовая направляющая. Это разные узлы, и без переделки площадки они не взаимозаменяемы.
Модель без буквы «S» в названии обычно комплектуется стальным канатом и роликовой направляющей — уточните это в карточке перед заказом. Недостающий трос или запасной клюз проще всего добрать в разделе тросов и аксессуаров.
Площадка и бампер: таблица размеров TRX и LX перед покупкой
Перед заказом сверьте посадочный шаблон крепления лебёдки с площадкой на машине или квадроцикле. Иначе лебёдка физически не встанет туда, где вы рассчитывали её закрепить.
Ориентиры ниже — по документации производителя и карточкам каталога; перед покупкой и монтажом сверьте с актуальной документации производителя вашей модели.
| Параметр | TRX (авто, 6000–12000 lbs) | LX (ATV/UTV, 3500–5000 lbs) | Источник (ориентир) |
|---|---|---|---|
| Посадочный шаблон | стандартный автомобильный, 254×114,3 мм | компактный, 124×76 мм | РЭ 4REVO |
| Редуктор | планетарный, 203:1 | 166:1 | РЭ 4REVO |
| Тормоз | автоматический конусный в барабане | сверьте с паспортом конкретной модели | РЭ 4REVO |
| Мотор | с электромагнитной обмоткой статора, под длительные циклические нагрузки | на постоянных магнитах, легче и экономичнее по току | практика мастерской и РЭ 4REVO |
| Комплект управления | проводной пульт и модуль радиоуправления | сверьте комплектацию по карточке модели | РЭ 4REVO |
Если штатной площадки на бампере нет или отверстия не совпали, откройте отдельную статью про выбор и установку площадки под лебёдку. Она поможет подобрать усиленный вариант без пересверливания на глаз.
Электрика и радиоуправление: что учтите при подключении 4REVO
4REVO питаются от бортовой сети 12 V. Подключение должно проходить через силовой предохранитель и защитный размыкатель плюса, а не напрямую от клеммы АКБ.
Плюс от АКБ — через предохранитель на номинал из руководства к конкретной модели, минус — на массу рамы, управление — с проводного пульта или радиомодуля у TRX. Размыкатель плюса ставят в разрыв силового провода в моторном отсеке: он безопасно обесточивает лебёдку целиком, а не просто отключает пульт. Контактор и блок управления удобно смотреть в разделе соленоидов и контакторов, если штатный блок нужно заменить или продублировать.
Не подключайте силовую проводку лебёдки без защитного размыкателя плюса. Без него случайное нажатие кнопки пульта или короткое замыкание в проводке оставляют под напряжением всю цепь АКБ.
Ошибки при выборе линейки 4REVO
Чаще всего покупатель ориентируется только на цифру тяги и бренд на шильдике, пропуская разницу конструкции между линейками.
- LX вместо TRX на внедорожник — компактная площадка и лёгкий мотор LX не рассчитаны на массу и циклические нагрузки полноразмерной машины.
- Jet как замена TRX или LX — это позиция ассортимента, а не официальная линейка; характеристики нужно сверять отдельно по карточке.
- Игнор буквы S — стальной трос там, где нужна лёгкая синтетика, и наоборот.
- Выбор тягового усилия без запаса — расчёт впритык к массе машины без коэффициента 1,5–2,0 на грязь и уклон.
- Подключение без размыкателя плюса — экономия на безопасности, которая обходится дороже при коротком замыкании.
В практике мастерской на Тополиной чаще всего видим именно первую ошибку из списка. Лебёдку заказывают по названию бренда и цене, не сверив маркировку серии с назначением своей машины.
Чек-лист перед заказом 4REVO
- Определите линейку по назначению: TRX — для авто и пикапа, LX — для квадроцикла или лёгкой техники.
- Рассчитайте нужное тяговое усилие: полная масса машины умножается на коэффициент 1,5–2,0.
- Сверьте посадочный шаблон крепления — 254×114,3 мм у TRX, 124×76 мм у LX.
- Уточните тип троса по букве «S» в названии — синтетика или стальной канат.
- Проверьте комплект: пульт, радиомодуль, крюк, клюз — по карточке конкретной модели.
- Заложите в схему подключения предохранитель и размыкатель плюса.
- Если модель — Jet, SRX или AX, уточните характеристики по актуальной карточке, не полагаясь на данные TRX или LX.
- Если монтаж не уверенный — запишитесь на установку в мастерской.
Выполнив этот порядок, вы сможете получить нужный запас тягового усилия без переплаты за лишние функции. А ещё это поможет избежать возврата лебёдки не той линейки. Результат — рабочая лебёдка на правильной площадке с первого раза, без обменов и переделок бампера.
Где купить и установить 4REVO в Тюмени
Линейку 4REVO под ваш автомобиль или квадроцикл подберут, а посадочный шаблон и электрику по схеме соберут в мастерской Custom’s Tuning. Адрес — ул. Тополиная, 47, Тюмень, 625048, телефон — +7 922 480-80-85, актуальный ассортимент 4REVO — в разделе лебёдок для авто и ATV с фильтром по бренду 4REVO.
Заранее подготовьте марку и массу автомобиля или квадроцикла, а также фото площадки крепления. Так на месте быстрее понятно, какая линейка и номинал тяги подойдут без лишних вопросов.
Частые вопросы
Чем TRX отличается от Jet?
TRX — официальная автомобильная линейка 4REVO с тяговым усилием 6000–12000 lbs и редуктором 203:1. Jet — позиция ассортимента магазинов, включая каталог Custom’s Tuning, с мощным мотором около 8 л.с. И скоростным редуктором; официальной линейкой с сайта производителя она не является, поэтому характеристики уточняйте по карточке конкретной модели.
Когда брать LX вместо автомобильной лебёдки?
LX выбирают для квадроциклов, снегоходов и лёгких UTV (side-by-side) массой заметно меньше внедорожника — тяговое усилие 3500–5000 lbs и площадка 124×76 мм. Для полноразмерного авто или груженого пикапа LX не подходит: не совпадает ни площадка крепления, ни запас мотора под циклические нагрузки.
Что означает индекс S в названии 4REVO?
Индекс S, например в TRX 12000S, означает синтетический трос и алюминиевый клюз вместо стального канала и роликовой направляющей. Модель без буквы S обычно комплектуется стальным тросом — уточняйте это в карточке конкретной модели перед заказом.
Можно ли поставить 4REVO в штатный бампер?
Зависит от посадочного шаблона и толщины силовой площадки под конкретный бампер — например, для Suzuki Jimny в блоге есть отдельный разбор установки 4REVO в штатный бампер. Перед заказом сверьте отверстия крепления с паспортом модели и толщиной металла площадки.
Правда ли, что цифра тяги у всех 4REVO значит одно и то же?
Нет — тяговое усилие держится на первом слое троса барабана и зависит от линейки. У TRX и LX разные редукторы, моторы и площадки при похожих на первый взгляд числах. Сравнивайте не только цифру на шильдике, но и линейку целиком.
Где купить и установить 4REVO в Тюмени?
В мастерской Custom’s Tuning на ул. Тополиная, 47 — подберут линейку под автомобиль или квадроцикл, сверят посадочный шаблон и соберут электрику с предохранителем и размыкателем плюса. Актуальный ассортимент 4REVO — в каталоге sto-tvk с фильтром по бренду.
