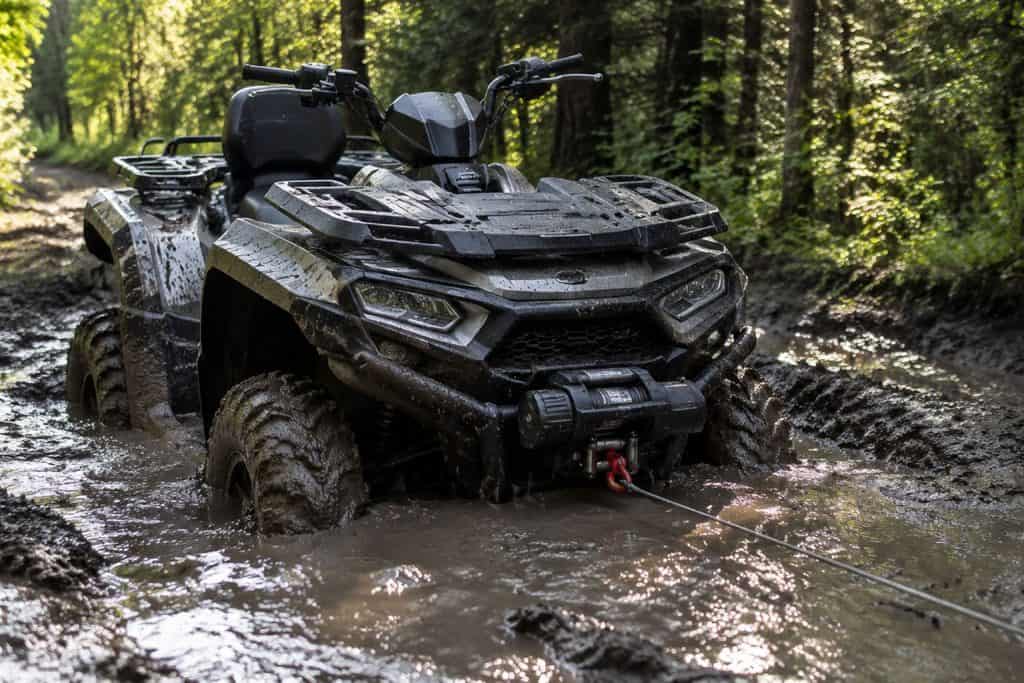

Когда квадроцикл садится в глину по ступицу, первым делом тянут его руками за багажник. Триста–четыреста килограмм «на двоих» не сдвигаются. Лебёдка нужна именно для такой ситуации: короткий трос, опора на дерево или якорь — и техника выходит сама.
На бумаге всё просто: в карточке 3500 lbs или 4500 lbs, в комплекте трос и пульт. На практике упираются в три вещи. Номинал тяги — только на первом слое барабана; каждый следующий слой его «съедает». Крепление должно попасть в силовую раму, а не в пластик бампера. Ток при полной тяге из паспорта часто в разы выше того, что «терпит» тонкий провод без предохранителя.
К нам в мастерскую Custom’s Tuning на Тополиной привезли Grizzly с лебёдкой, которую «поставили за вечер». Трос ушёл на третий слой, мотор грелся, площадка болталась на пластике. Что мы сделали: замерили шаблон крепления, пересчитали ток по паспорту, перенесли лебёдку на силовую часть рамы.
Ниже — разбор, чтобы до покупки понять, хватит ли 3500 lbs или нужны 4500, и куда вешать лебёдку на квадроцикле. Пошагово разберём лебёдку для квадроцикла: сценарий, класс lbs, шаблон болтов, 12 V. Если на семейном внедорожнике лебёдка уже стоит, начните со статьи про лебёдку на внедорожник. Здесь — только квадроцикл (ATV) и багги или UTV (side-by-side).
Как понять, нужна ли лебёдка на квадроцикле и ATV
Лебёдка имеет смысл там, где вы регулярно ездите один по лесу, болоту или зимней колее.
Квадроцикл легче джипа, но застрять в одиночку проще: колея уводит в сторону, ждать эвакуатор на просеке — надолго. Самовытяжка за несколько минут окупает вес на передней оси, если такие выезды — не редкость.
Для дачных объездов по полю лебёдка чаще лишняя: лишний вес и нагрузка на АКБ. Мы в Custom’s Tuning чаще подбираем лебёдки тем, кто уезжает в сторону Тобольского тракта, в ХМАО или по тайге. Избегайте покупки «на всякий случай», если глубокой грязи в маршруте нет.
Как выбрать тягу 3500 vs 4500 lbs под массу квадроцикла
Производители указывают тягу в фунтах для первого слоя троса на барабане.
У класса 3500 lbs в переводе обычно получается порядка 1588 кг. Точное значение и условия испытания сверяйте с паспортом модели, а не с обобщённой таблицей из интернета.
Когда трос наматывается вторым и третьим слоем, фактическая тяга падает. В практических публикациях по бездорожью часто фигурирует ориентир около 10 % на каждый дополнительный слой — практическое правило для запаса, не «закон физики».
Как думать про запас: оцените полную массу квадроцикла с топливом, экипировкой и грязью на резине.
- ориентир около 1,5× полной массы — частый совет в справочных материалах;
- в липкой глине и на уклоне — коэффициент 2,0–2,5 по рекомендациям производителей квадроциклов и UTV (side-by-side).
Для solo-ATV 500–700 cc в лесу обычно хватает класса 3000–3500 lbs.
Тяжёлый квадроцикл, груз на борту или UTV (side-by-side) в глубокой грязи чаще тянут к 4500 lbs. Важна не только цифра на коробке: у многих лебёдок 4500+ стоит широкий барабан, и без подходящей площадки они не встанут.
Что открыть перед покупкой:
- паспорт лебёдки — номинал lbs на первом слое, max amp draw, номинал предохранителя;
- инструкция — шаблон болтов (124×76 мм или шире) и схема подключения 12 V;
- карточка SKU в каталоге — комплект, трос, степень IP.
Цифры в таблице ниже — ориентир; финальное решение — по актуальной документации производителя вашей модели.
Ориентиры ниже — из опубликованных руководств и карточек производителей; перед покупкой и монтажом сверьте с актуальной документацией производителя вашей модели.
| Параметр | 3500 lbs (класс ATV) | 4500 lbs (тяжёлый квадроцикл / UTV (side-by-side)) | Источник (ориентир) |
|---|---|---|---|
| Номинал на 1-м слое | обычно ~1588 кг в паспортах 3500 lbs | обычно ~2041 кг в паспортах 4500 lbs | раздел ATV-лебёдок; по открытым источникам |
| Масса техники | ATV до ~350–450 кг с экипировкой | UTV (side-by-side), тяжёлый квадроцикл, груз на борту | ориентир по открытым публикациям |
| Барабан и болты | узкий барабан, часто шаблон 124×76 мм | часто широкий барабан 167×76 мм; бывают исключения (ATV-класс 4500) | площадки; руководство производителя |
| Сценарий | лес, solo, умеренная грязь | глубокая грязь, буксировка, рабочие UTV (side-by-side) | практика мастерской Custom’s Tuning |
Как подключить лебёдку 12 V: АКБ, реле и предохранители
ATV-лебёдки питаются от бортовой сети 12 V через соленоид (контактор).
Плюс от АКБ — через предохранитель на номинал из РЭ, минус на массу рамы, управление с пульта. Подключать «напрямую к клемме» — плохая идея: при полной тяге ток большой, проводка должна быть рассчитана на него.
В паспортах отдельных моделей встречаются такие порядки величин. У класса 3500 lbs на 12 V — до ~170 A при полной тяге на первом слое и около 28 A на холостом ходу по открытым источникам. У ряда моделей Warn 3500 lbs — до ~220 A, редуктор 154:1 — также по открытым источникам. Предохранитель и сечение кабеля подбирают строго по вашему РЭ.
Разряженный или старый АКБ — частая причина «лебёдка не тянет»: просадка напряжения, перегрев мотора, срабатывание защиты. На длинной протяжке используйте заведённый двигатель квадроцикла и проверьте, что контактор и блок управления собраны по схеме производителя.
Как закрепить лебёдку на раму и защитить от грязи
Лебёдка должна опираться на силовую часть рамы или заводскую площадку, а не на декоративную накладку бампера.
Два распространённых шаблона: стандартный около 124×76 мм — типичен для 3500 lbs на ATV; широкий около 167×76 мм — часто у лебёдок 4500+ lbs и UTV. Замерьте расстояние между отверстиями и сверьте с инструкцией к модели.
Если шаблон не совпал — подберите площадку из раздела или модель с подходящим шаблоном. Не делайте пересверливание «на глаз». После первых выездов проверьте момент затяжки крепёжа — в тюменской грязи всё расшатывается быстрее.
Как выбрать RUNVA, 4Revo или Warn в каталоге
Сравнивайте не «бренд против бренда», а параметры под ваш квадроцикл и маршрут.
В каталоге Custom’s Tuning для ATV — RUNVA, 4Revo, COMEUP. Warn и FOX WINCH — в общем разделе ATV; отдельного фильтра производителя нет.
- Тяга на первом слое в lbs — не путать с рекламной цифрой без указания слоя.
- Шаблон болтов — 124×76 мм или шире; для 4500 lbs на квадро ищут ATV-класс с узким барабаном (4Revo AX-4500, S3500-A).
- Трос в комплекте — синтетика или сталь; совместимость с hawse или roller fairlead.
- Пульт и IP — проводной/беспроводной; защита от воды для бродов и зимней химии.
Наличие и комплектацию уточняйте по актуальной карточке на дату покупки.
Сравнение троса: синтетика vs сталь на квадро
Сравнение типов троса носит обзорный характер; финальный выбор — по условиям маршрутов и РЭ лебёдки.
На квадроцикле чаще выбирают синтетику: она легче, не ржавеет и при обрыве ведёт себя спокойнее, чем стальной канат.
Сталь уместна там, где много абразива — камни, песок; но дополнительный вес на передке и смазка от коррозии ощутимы на лёгком ATV.
| Критерий | Синтетика | Стальной канат |
|---|---|---|
| Вес на барабане | меньше, меньше нагрузка на передок | тяжелее |
| Обрыв | часто падает вниз; нужен демпфер | риск хлыста — перчатки, демпфер, не стоять в линии троса |
| Абразив, UV | острые камни, старение от солнца | камни терпимее; нужна смазка от коррозии |
| Fairlead | hawse (гладкий) | roller fairlead с роликами |
Запасной трос, крюк, клюз и ролики и рукав-демпфер — отдельная строка бюджета.
Типичные ошибки установки
После «монтажа за выходные» на подъёмнике мы видим одни и те же промахи.
Чаще всего недооценивают тягу и слой троса, вешают лебёдку на пластик или ставят предохранитель «на глаз».
- Крепление на декоративный бампер — при первой тяге площадка погнётся или сорвёт пластик.
- 4500 lbs «любая встанет» — широкий барабан не совпадёт с площадкой 124×76.
- Трос на третьем–четвёртом слое — фактическая тяга ниже номинала; мотор греется.
- Тонкий провод и слабый АКБ — просадка напряжения, перегрев контактов.
- Человек в линии троса — при обрыве каната травма; работать сбоку, с демпфером.
Если разводка электрики или шаблон крепления вызывают сомнение, установка в мастерской обычно дешевле замены мотора после сезона.
Как использовать лебёдку с блокировкой дифференциала
Лебёдка не заменяет блокировку: она вытаскивает, когда квадроцикл уже сел, а блокировка помогает не сесть.
На связке «квадроцикл + автомобиль сопровождения» иногда тянут квадро автомобильной лебёдкой через полиспаст — это отдельная тема нагрузок. Для повседневной езды на ATV достаточно своей 12 V-лебёдки правильного класса; общая логика для машины сопровождения — в статье про лебёдку на внедорожник.
Где купить и установить в Тюмени
Подобрать лебёдку под ваш квадроцикл, сверить шаблон крепления и собрать электрику можно в мастерской Custom’s Tuning.
- Адрес: ул. Тополиная, 47, Тюмень, 625048
- Телефон: +7 922 480-80-85
- Каталог: лебёдки 3500–4500 lbs для ATV
Заранее знайте модель квадроцикла и сделайте фото площадки на раме — так быстрее понятно, встанет ли класс 3500 lbs или нужна 4500.
Чек-лист перед покупкой
- Оцените полную массу квадроцикла с грузом и грязью; выберите 3000–3500 или 4500 lbs с запасом.
- Замерьте шаблон площадки: 124×76 мм или шире.
- Убедитесь, что модель — ATV-класс (узкий барабан), если ставите на квадро.
- Выберите трос и fairlead под тип каната.
- Откройте РЭ: max amp draw, предохранитель, сечение кабеля.
- Уточните IP и комплект (пульт, крюк, крепёж).
- Заложите бюджет на трос и аксессуары, если в коробке минимум.
- Если монтаж не уверенный — запланируйте установку в мастерской.
Для большинства solo-ATV в нашем регионе разумной отправной точкой остаётся класс 3500 lbs на шаблоне 124×76 мм. 4500 lbs — для тяжёлых сценариев и UTV (side-by-side), но только после проверки совместимости барабана и площадки.
Частые вопросы
Какая лебёдка нужна для квадроцикла?
Для типичного ATV 500–700 cc обычно смотрят электрическую 12 V на 3000–3500 lbs со шаблоном 124×76 мм. Тяжёлый квадроцикл или UTV (side-by-side) — 4500 lbs, но сначала сверьте ширину барабана и отверстия площадки с паспортом.
3500 или 4500 lbs для ATV?
3500 lbs часто хватает для solo-квадро в лесу при массе порядка 350–450 кг с экипировкой. 4500 lbs берут для глубокой грязи и UTV (side-by-side) — если площадка и барабан совместимы, а не только цифра на коробке.
Как подключить лебёдку к квадроциклу 12 V?
По схеме производителя через соленоид: плюс от АКБ через предохранитель на номинал из РЭ, минус на массу рамы, управление с пульта. Прямое подключение без защиты и правильного сечения не рекомендуют в руководствах.
Можно ли поставить автомобильную лебёдку на квадро?
Автомобильные 9000+ lbs избыточны по массе и току; для квадроцикла ставят компактные ATV-модели 2500–4500 lbs. Передний багажник и рама не рассчитаны на тяжёлую лебёдку без усиления.
Синтетический или стальной трос?
Для большинства маршрутов — синтетика: легче и спокойнее при обрыве. Сталь — при постоянном абразиве, со смазкой и roller fairlead; в любом случае нужен демпфер.
Почему лебёдка не тянет в грязи?
Частые причины: трос на 2–3-м слое барабана, разряженный АКБ, слабый предохранитель или недостаточная тяга для сценария. Проверьте слой, напряжение и соответствие lbs массе квадроцикла с запасом.
Нужна ли отдельная площадка, если на бампере есть отверстия?
Нужна, если шаблон не совпадает или бампер не силовой. Заводская площадка на раме надёжнее самодельного пересверливания пластика.
