Расширенное руководство от экспертов Custom’s Tuning
УАЗ Patriot въезжает в залитую колею после дождя. Передняя ось садится на брюхо: одно колесо крутится в жидкой грязи, второе не цепляется за дно. В такой момент руками машину не сдвинуть — нужен якорь впереди и тяга с бампера. Лебёдка на УАЗ вытаскивает себя за минуты, без ожидания эвакуатора на просёлке.
На бумаге всё просто: на коробке 9500 или 12000 lbs, в комплекте трос и пульт. На практике владельцы УАЗ чаще всего ошибаются в трёх вещах. Цифра на коробке — это тяговое усилие на первом слое барабана, а в колее трос уходит на второй и третий слой, и реальная тяга падает. Площадка должна быть под вашу модель — Patriot 2015+ и Hunter не делят один SKU РИФ. Питание с тонкого провода или «через прикуриватель» не выдержит второго цикла в грязи.
К нам в мастерскую Custom’s Tuning на Тополиной привозят Patriot с купленной лебёдкой на 12000 lbs. Часто нет площадки РИФ под рейстайлинговый бампер: самодельный уголок, трос уходит под номер. Через сорок секунд срабатывает защита, АКБ проседает. Другой сюжет — Hunter с площадкой «для Патриота»: болты не сошлись, крепёж пришлось не ставить.
Что мы сделали: подобрали SKU РИФ под кузов и выставили клюз. Проложили питание с АКБ по сечению из паспорта лебёдки. Проверили холостой цикл до выезда.
Ниже — разбор для вашего Patriot, Hunter или Буханки. Поймёте, какая лебёдка на УАЗ нужна именно вам. Разберём тягу 9500–12000 lbs под массу и связку площадки РИФ с монтажом. Общие принципы выбора лебёдки на любой внедорожник — в отдельной статье про лебёдку на внедорожник. Здесь — только УАЗ: масса, бампер, установка в Тюмени.
Зачем лебёдка на УАЗ Patriot, Hunter и Буханку
Лебёдка имеет смысл там, где вы регулярно ездите по грязи, снегу и колее без сопровождения второй машины.
УАЗ тяжелее квадроцикла, но садится в колее так же предсказуемо: мост на диагонали, брюхо на грунте, одно колесо в воздухе. Самовытяжка за якорь экономит часы ожидания и деньги на эвакуаторе, если такие маршруты — не редкость.
Для городских поездок и редкого выезда на сухую грунтовку лебёдка чаще лишняя: вес на передке, нагрузка на АКБ и необходимость нормальной площадки. Мы в Custom’s Tuning чаще ставим комплект тем, кто уходит с тюменских просёлков в сторону тайги и охотничьих трактов. Избегайте покупки «на всякий случай», если глубокой грязи в маршруте нет.
Короткое правило: лебёдка тянет машину к якорю — это тяговое усилие в фунтах или килограммах на барабане, а не «грузоподъёмность». Путать с домкратом нельзя: домкрат поднимает, лебёдка тянет.
Patriot, Hunter или Буханка: масса, бампер и куда вешают площадку
Коротко: у трёх моделей УАЗ разная масса и разные бамперы. Площадку и угол троса подбирают по модели, а не по слову «УАЗ» в названии товара.
УАЗ Patriot (3163, рейстайлинг) тяжелее Hunter: в каталоге завода снаряжённая масса указана в диапазоне 2000–2125 кг. Штатный передний бампер на Patriot 2015+ часто принимает скрытую площадку РИФ в бампер с квадратом под фаркоп — отдельный SKU от Hunter.
УАЗ Hunter (3151, 31519) легче: ориентир по техдокументации 1760–1865 кг в зависимости от комплектации. Площадка РИФ под Hunter — свой артикул; в части комплектов учтена защита рулевых тяг.
Буханка и семейство 469 чаще получают площадку в раму, а не в декоративный бампер. Для расчёта массу с водителем обычно берут около 2000 кг — ориентир по открытым публикациям для 469.
Массы и типовой монтаж ниже — ориентиры из каталогов УАЗ и карточек площадок. Перед покупкой сверьте с актуальной документацией производителя на вашу комплектацию.
| Модель УАЗ | Снаряжённая масса (ориентир) | Куда ставят площадку | Источник (ориентир) |
|---|---|---|---|
| Patriot 2015+ | 2000–2125 кг | РИФ в штатный бампер (скрытая установка) | каталог УАЗ; площадки sto-tvk |
| Hunter | 1760–1865 кг | РИФ под Hunter, отдельный SKU | техкаталог Hunter; sto-tvk |
| Буханка / 469 | ~2000 кг с водителем | РИФ в раму чаще, чем в штатный бампер | каталог УАЗ; sto-tvk |
| Все перечисленные | — | Болтовой шаблон лебёдки 254×114 мм (типично для 9000–12000 lbs) | РЭ ComeUp; карточки РИФ |
Как прикинуть тягу 9500–12000 lbs по массе УАЗ
Тяга лебёдки должна быть не меньше 1,5× снаряжённой массы — так в РЭ ComeUp для автомобильных лебёдок. В грязи и на уклоне запас разумно увеличить.
Цифра 9500 или 12000 lbs на коробке — это тяга на первом слое троса. С каждым новым слоём намотки фактическая тяга падает, а скорость на барабане растёт — в РЭ ComeUp это прописано явно. Поэтому в глубокой колее «достаточная» по расчёту лебёдка на половине барабана может не вытянуть тот же Patriot, который на бумаге тянул бы 9500 lbs.
Быстрый расчёт за три минуты:
- Назовите модель: Patriot, Hunter или Буханка.
- Возьмите снаряжённую массу из таблицы выше (с багажом и топливом).
- Умножьте на 1,5 — получите нужную тягу в кг; переведите в lbs (1 lbs ≈ 0,4536 кг) или сразу смотрите класс 9500–12000 lbs.
Примеры расчёта — ориентир; финальное решение по паспорту вашей лебёдки и условиям маршрута. Сверьте с паспортом и актуальной документацией производителя.
| Модель | Масса (кг) | 1,5× масса (кг тяги) | Типичный класс lbs на 1-м слое | Источник (ориентир) |
|---|---|---|---|---|
| Patriot | 2000–2125 | ~3000–3190 | 9500–12000 lbs (~4309–5443 кг) | ComeUp 1,5×; каталог УАЗ |
| Hunter | 1760–1865 | ~2640–2800 | 9500 lbs с запасом; 12000 — при постоянной грязи и загрузке | ComeUp; РЭ производителя |
| Буханка / 469 | ~2000 | ~2300 (масса×1,15 как упрощение условий) | 9500–12000 lbs | каталог УАЗ; ComeUp |
Контринтуитивный момент: 12000 lbs не всегда «лучше». На Hunter массой около 1800 кг разница с 9500 по габаритам почти незаметна, а ток с АКБ и цена выше. На загруженном Patriot с багажником запас по тяге 12000 оправдан. Не покупайте «по акции» без этой сверки.
Не путайте: тяговое усилие лебёдки — в lbs или кг на барабане. Слово «грузоподъёмность» относится к домкрату. Лебёдка тянет, не поднимает кузов вверх.
Как выбрать площадку РИФ под свою модель УАЗ
Площадка РИФ — это силовой кронштейн под болтовой шаблон лебёдки, заточенный под конкретный бампер или раму УАЗ.
Без неё лебёдку ставят на самодельный уголок. Трос выходит под острым углом, кромка бампера перетирает канат. Нагрузка уходит в тонкий металл, а не в раму. Для Patriot 2015+ в каталоге Custom’s Tuning есть, например, площадка РИФ в штатный бампер Patriot с квадратом под фаркоп — отдельный артикул от Hunter.
Перед заказом откройте раздел площадок под лебёдку и убедитесь, что в названии указаны Patriot, Hunter или рама 469. Универсальная «на УАЗ» без модели — частый источник отказа монтажа.

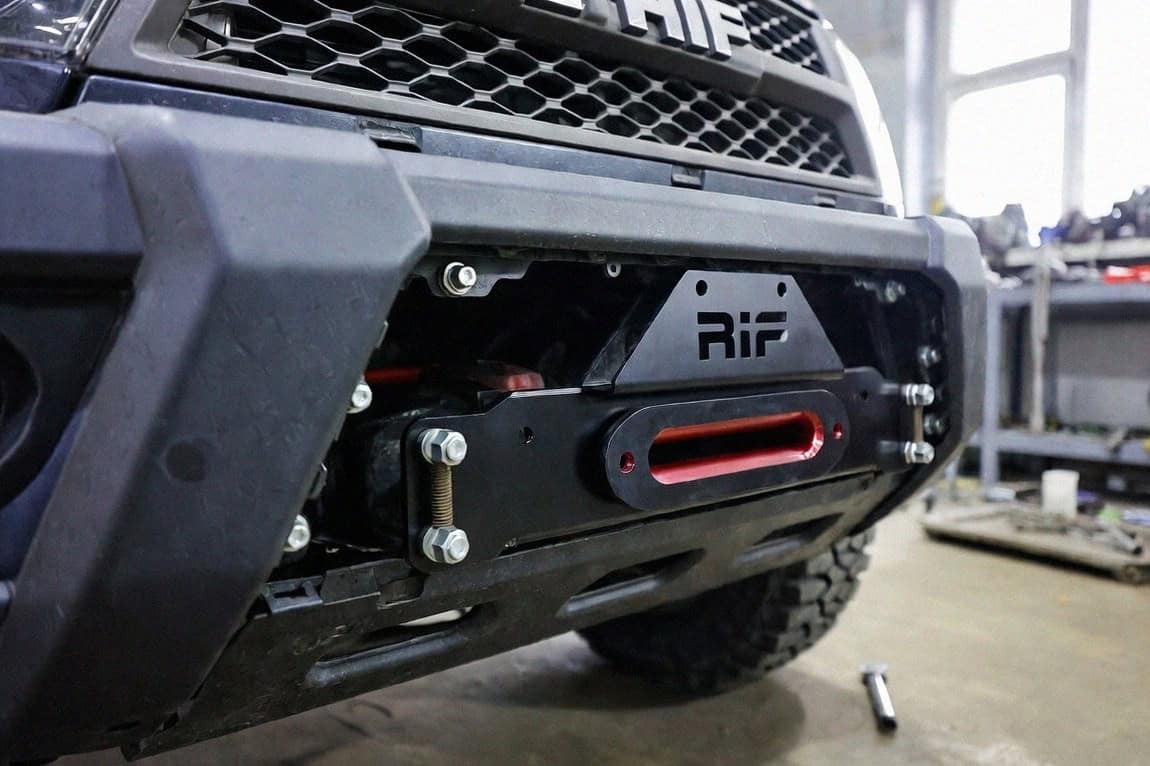

- Patriot 2015+ — скрытая установка в штатный бампер, шаблон 254×114 мм под авто-лебёдки.
- Hunter — свой SKU; не пересаживайте крепёж с Патриота.
- Буханка — чаще крепление в раму; проверьте доступ к лебёдке и обслуживанию барабана.
Зачем клюз и направляющие в комплекте с площадкой
Клюз выравнивает угол входа троса на барабан. Канат не терётся о кромку бампера или номерной знак.
На Patriot без клюза трос после первого вытаскивания часто показывает «пилу» на синтетике. На стальном канате остаются вмятины — это геометрия, не брак лебёдки. Клюз ставят в одной плоскости с лебёдкой по инструкции к площадке РИФ.
В каталоге sto-tvk клюзы и ролики вынесены в отдельный подраздел — их имеет смысл заложить в бюджет сразу, а не докупать после обрыва оболочки троса. Для синтетического троса нужна гладкая направляющая, для стального — роликовая с роликами.
Как выбрать Runva, ComeUp и другие лебёдки в каталоге sto-tvk
Сравнивайте совместимость с УАЗ, а не «бренд против бренда». Смотрите тягу на первом слое, шаблон 254×114 мм, комплект и сервис.
В разделе автомобильных лебёдок Custom’s Tuning представлены RUNVA, COMEUP, FOX, 4Revo — наличие и комплектацию уточняйте по карточке на дату покупки. Фильтр по тяге 9500–12000 lbs в каталоге помогает сузить выбор, но финальная сверка — по паспорту и отверстиям площадки.
Что открыть в карточке перед оплатой:
- тяговое усилие на первом слое (lbs);
- шаблон болтов и габарит барабана;
- тип троса в комплекте и совместимость с клюзом;
- номинал предохранителя и max ток по РЭ;
- степень защиты пульта и блока управления для грязи и снега.
Заводской пакет УАЗ «Оффроуд» с лебёдкой RedBTR Trophy 10000 — отдельная история для новых машин. Это не отменяет подбор площадки для уже купленного авто. Выбор Runva/ComeUp из каталога остаётся под ваш маршрут.
Питание от АКБ: минимум для установки на УАЗ

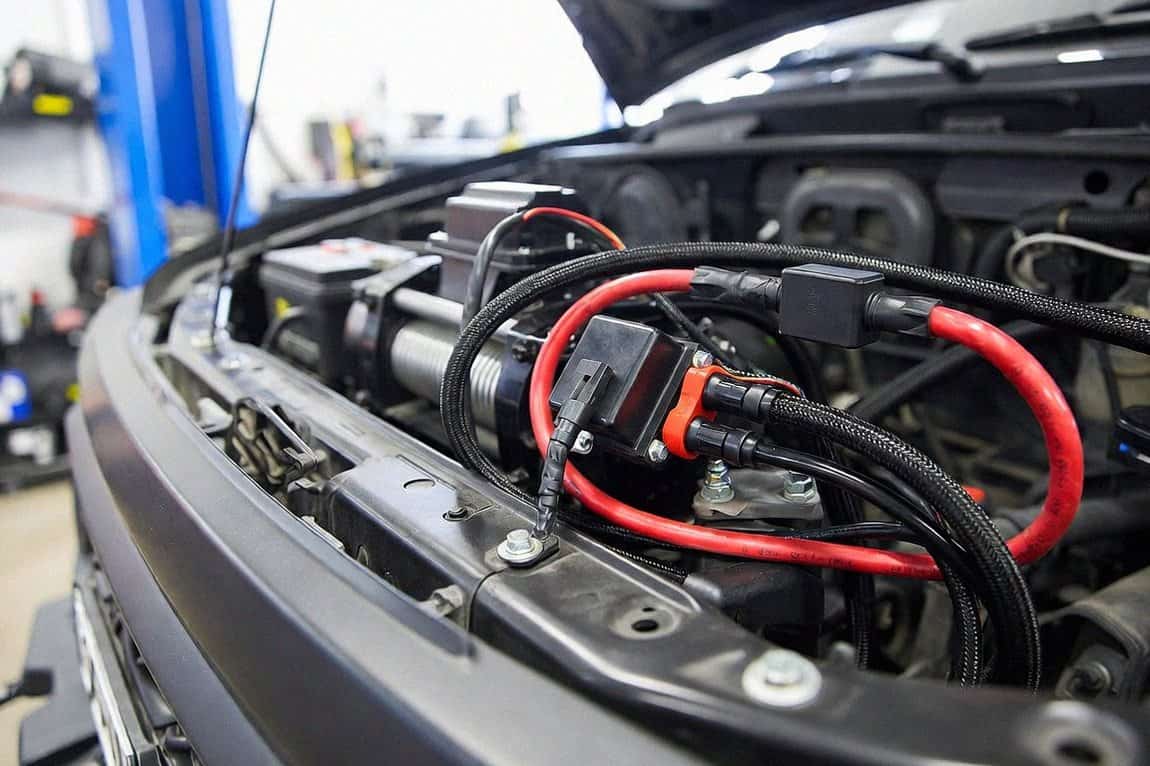

Лебёдка 9500–12000 lbs при полной тяге берёт сотни ампер. Питание — напрямую с клемм АКБ через реле, предохранитель и толстый кабель по схеме производителя.
Прикуриватель, «удлинитель из комплекта за триста рублей» и тонкий провод дают просадку напряжения: мотор греется, контакты плавятся, предохранитель уходит на втором цикле. После двух вытаскиваний в колее разряженный АКБ — типичная причина «лебёдка встала».
Полный разбор сечения кабеля, отключателя на плюсе и обслуживания АКБ — в отдельной статье кластера (LEB-06). Здесь достаточно правила: проверьте РЭ на max ток, поставьте предохранитель того же номинала, проложите кабель без скруток и с хорошей массой на раму. На длинной тяге держите двигатель заведённым, чтобы генератор подпитывал батарею.
Разряженный или старый АКБ на УАЗ в мороз — отдельный риск: лебёдка формально «на 12000 lbs», а напряжение под нагрузкой падает ниже рабочего. Перед сезоном грязи проверьте клеммы и при необходимости замените аккумулятор.
Типичные ошибки при установке лебёдки на УАЗ
После «монтажа за выходные» без шаблона мы видим одни и те же промахи. Проще не допустить их, чем платить за эвакуатор.
- Лебёдка неизвестного бренда 12000 lbs с маркетплейса — в грязи не тянет, реле сгорает; нет сервиса и запчастей.
- Лебёдка без площадки РИФ — кривой угол троса, перегруз бампера, обрыв каната у номера.
- Площадка «для Патриота» на Hunter — болты не сходятся, крепёж нельзя затянуть по моменту.
- Трос без клюза — перетирание о кромку, обрыв оболочки синтетики.
- Питание «как получилось» — просадка АКБ, плавление контактов, отказ на втором цикле.
- Человек в линии троса — при обрыве каната травма; работайте сбоку, используйте демпфер.
Если сомневаетесь в шаблоне или электрике, установка в мастерской обычно дешевле замены мотора лебёдки после одного тяжёлого выезда.
Чек-лист перед покупкой лебёдки на УАЗ
- Назовите модель: Patriot, Hunter или Буханка / 469.
- Сверьте снаряжённую массу и прикиньте тягу по правилу 1,5× — попадите в 9500–12000 lbs.
- Закажите площадку РИФ под эту модель, не «универсальную на УАЗ».
- Добавьте клюз под тип троса (синтетика или сталь).
- Выберите лебёдку с шаблоном 254×114 мм из каталога Runva/ComeUp и др.
- Откройте РЭ: предохранитель, max ток, сечение кабеля.
- Заложите бюджет на нормальную проводку и отключатель — не только на коробку с лебёдкой.
- Если монтаж не уверенный — запланируйте установку на Тополиной.
Для большинства УАЗ Patriot в нашем регионе разумная отправная точка — 9500–12000 lbs на первом слое, площадка РИФ в штатный бампер и клюз в комплекте. Hunter чаще останавливают на 9500 lbs, если нет постоянной тяжёлой загрузки.
Что входит в установку лебёдки в Custom’s Tuning
Монтаж в мастерской — не только «четыре болта». Важны угол троса, момент затяжки и проверка электрики под нагрузкой.

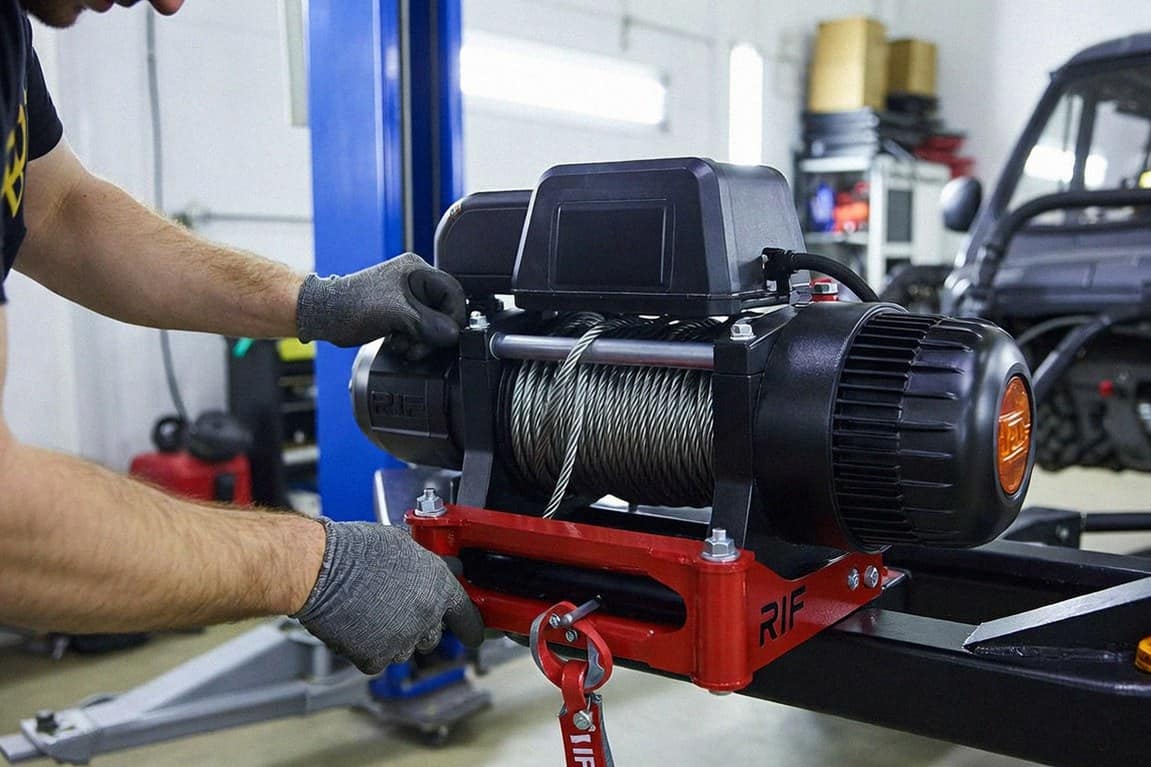

На Тополиной типовой порядок такой. Сверяем SKU площадки с кузовом и ставим РИФ в бампер или на раму. Монтируем лебёдку по шаблону 254×114 мм, выставляем клюз. Прокладываем кабель с АКБ, делаем холостой цикл и проверяем угол троса. После первого выезда в грязи рекомендуем проверить затяжку крепежа — вибрация и грязь расшатывают быстрее, чем на асфальте.
Комплексная подготовка УАЗ — шноркель, защита снизу, лебёдка — логично планировать одним маршрутом; про шноркель на Patriot и Hunter мы писали в статье про шноркель на УАЗ.
Чем эта статья отличается от общего выбора лебёдки
Hub-статья про лебёдку на внедорожник объясняет принципы для любой машины: классы тяги, бренды, трос, безопасность. Здесь зафиксирован угол конкретно УАЗ: массы Patriot/Hunter/Буханки, площадки РИФ, типичные ошибки монтажа на тюменских просёлках.
Если вам нужна база без привязки к марке — начните с материала о выборе лебёдки на внедорожник. Если уже знаете, что ставите на Patriot или Hunter, — оставайтесь в этом разборе и сверяйте SKU в каталоге.
Где купить и установить лебёдку на УАЗ в Тюмени
Лебёдку 9500–12000 lbs, площадку РИФ и проводку подберут в Custom’s Tuning в Тюмени.
- Адрес: ул. Тополиная, 47, Тюмень, 625048
- Телефон: +7 922 480-80-85
- Каталог: автомобильные лебёдки и лебёдки для ATV
Заранее сообщите модель УАЗ и год бампера (Patriot 2015+). Укажите, есть ли уже купленная лебёдка — так быстрее подберём площадку и шаблон болтов до визита.
Частые вопросы
Какая лебёдка нужна на УАЗ Patriot?
Для Patriot со снаряжённой массой около 2000–2125 кг смотрят лебёдку 9500–12000 lbs на первом слое. Нужны площадка РИФ в бампер 2015+ и клюз. Сверьте массу с багажом по правилу не меньше 1,5× полной массы.
Как выбрать лебёдку на УАЗ Hunter?
Hunter легче Patriot: при массе порядка 1760–1865 кг класса 9500 lbs часто достаточно с запасом. Берите площадку РИФ именно под Hunter, не под Patriot. 12000 lbs имеет смысл при постоянной грязи, загрузке и длинных циклах тяги.
Какая тяга лебёдки на УАЗ Буханку?
Для Буханки и 469 ориентир массы с водителем около 2000 кг; типичный диапазон — 9500–12000 lbs на первом слое. Площадку чаще ставят в раму; угол троса и клюз критичны так же, как на Patriot.
Нужна ли площадка под лебёдку на УАЗ, если бампер с отверстиями?
Да, если нет силового кронштейна под шаблон 254×114 мм. Штатный пластик или самодельный уголок не заменяют РИФ: при тяге в колее нагрузка уходит в бампер, а трос — под острым углом.
Можно ли установить лебёдку на УАЗ самому?
Теоретически да, если совпали площадка, шаблон и проводка по РЭ. На практике ошибки в угле троса и сечении кабеля обходятся дороже эвакуатора. При сомнении разумнее монтаж в мастерской с проверкой холостого цикла.
Почему лебёдка на 12000 lbs не тянет в грязи?
Частые причины: трос на втором–третьем слое барабана (тяга ниже номинала), разряженный АКБ, слабый кабель или дешёвое реле без номинала из РЭ. Проверьте слой намотки, напряжение и соответствие тяги массе УАЗ с запасом на грязь.
Чем заводская лебёдка в пакете «Оффроуд» отличается от Runva/ComeUp?
Заводская опция на новых УАЗ — готовый комплект под конкретную комплектацию. Для уже купленного авто подбор Runva, ComeUp и площадки РИФ из каталога sto-tvk даёт выбор тяги, троса и сервиса под ваш маршрут.
