Что проверить в заднем силовом бампере Патриота до того, как он встанет на раму
Серый УАЗ Патриот 2017 года выпуска стоит в приёмке с открытой распашной дверью багажника. Мастер светит фонариком на петли и рулеткой измеряет зазор между накладкой заднего крыла и местом, где должен встать силовой бампер. Петли уже заметно просели под тяжёлой запаской за тридцать с лишним килограммов, замок перекошен и не держит защёлку с первого раза, а по кромке уплотнителя гуляет дорожная пыль.
На автомобильных форумах и в сообществах про Патриот совет обычно укладывается в одну фразу: ставь любой задний силовой бампер с калиткой, рама у всех Патриотов одна и та же. На реальной машине это не так: у дорестайлинговых кузовов до 2014 года и у рестайлинга 2014+ разная форма задних крыльев, и жёсткая установка бампера без зазора в 10–20 мм вжимается в кузов на первом диагональном вывешивании моста. Третья ловушка прячется в весе: калитка с запасным колесом и сам бампер добавляют на задний свес до 75–85 кг, а штатные двухлистовые рессоры Патриота на такую нагрузку не рассчитаны и садятся до отбойников уже через несколько поездок по разбитой дороге.
К нам в мастерскую Custom’s Tuning на Тополиной, 47 в Тюмени приехал похожий рестайлинговый УАЗ Патриот 2018 года выпуска. После перехода на шины 265/75 R16 владелец оставил тяжёлую запаску на штатном кронштейне двери, и через несколько месяцев поездок по грейдеру петли просели почти на сантиметр, замок начал клинить, а в салон потянуло дорожную пыль через перекошенный уплотнитель. На одном из форумов ему посоветовали взять бампер «от Патриота 2012 года с разборки» — дешевле и быстрее. На осмотре мы показали, что геометрия задних крыльев и кронштейнов у рестайлинга совсем другая: старый бампер просто упёрся бы в кузовные панели. Что мы сделали: подобрали сертифицированный задний силовой бампер OJ 03.110.11 с правой универсальной калиткой под полноразмерную запаску, выставили технологический зазор 15 мм между сталью бампера и кузовом для свободной игры рамы на подушках, перенесли запасное колесо с двери на калитку и отрегулировали замок двери задка до лёгкого закрывания.
Ниже — разбор, который поможет до оплаты точно определить поколение кузова своего УАЗ Патриот, выбрать между полным силовым бампером и скрытой защитой штатного пластика и правильно рассчитать нагрузку на заднюю подвеску. Передний контур с лебёдкой и развесовкой на переднюю ось разобран отдельно — в статье про передний силовой бампер Патриота; про подъём кузова под дополнительный вес силового обвеса — в материале про лифт подвески УАЗ Патриот. Общий порядок выбора силового обвеса и калиток — в отдельной статье про силовой бампер.
Зачем задний силовой бампер нужен УАЗ Патриот
Задний силовой бампер разгружает дверь багажника от тяжёлой запаски, даёт прочный упор для реечного домкрата и надёжный узел для буксировки.
Штатный задний бампер Патриота — тонкий пластик с лёгкими усилителями, рассчитанный на бордюр на парковке, а не на вес экспедиционного колеса или рывок буксировки. Если вы ставите грязевые шины увеличенного размера, возите запаску сзади или цепляете прицеп на грунтовке, задний контур решает три задачи: снимает вес запаски с петель через поворотную калитку, даёт жёсткий квадрат под фаркоп вместо хрупкого штатного крюка и подставляет опору для реечного домкрата при подъёме колеса на бездорожье. Для города и редких выездов стальной узел на 45–85 кг — скорее лишняя масса на оси, если калитка и фаркоп не нужны в повседневном сценарии.
Неожиданный факт: заводская распашная дверь Патриота рассчитана на вес штатного узкого колеса — около 25–28 кг. Грязевая шина 265/75 R16 или 285/75 R16 на стальном диске поднимает эту цифру до 38–48 кг, и уже через 5000–8000 км по грейдеру петли деформируются без возврата к исходной форме. Калитка на бампере снимает нагрузку с петель полностью и переносит её на раму — но только если между сталью бампера и кузовом оставлен зазор 10–20 мм под игру резинометаллических подушек.
Как отличить задний бампер для Патриота до 2014 года от рестайлинга 2014+
До конца 2014 года бампер крепился к раме, а с рестайлинга — к кузову. Заодно изменилась форма задних крыльев и фонарей.
На машинах до 2014 года штатный пластиковый бампер фиксировался через собственные кронштейны прямо на лонжеронах рамы, а задние крылья и фонари сохраняли более простую форму. С рестайлинга завод перенёс точки крепления боковин на кузов и изменил контур крыльев — силовой бампер старого образца на новый кузов либо упрётся в металл, либо оставит неравномерные щели без нужного технологического зазора. Поэтому первый шаг при выборе — точный год выпуска вашей машины: марка и цена здесь вторичны.
Типичная ошибка: заказать «задний силовой бампер на Патриот» без уточнения года и забрать первый подходящий по цене вариант. На практике разница между дорестайлингом и рестайлингом 2014+ видна только по форме задних крыльев и креплению боковин — в объявлении о продаже с разборки это обычно не указано.
Полный силовой бампер против скрытой защиты РИФ: что выбрать

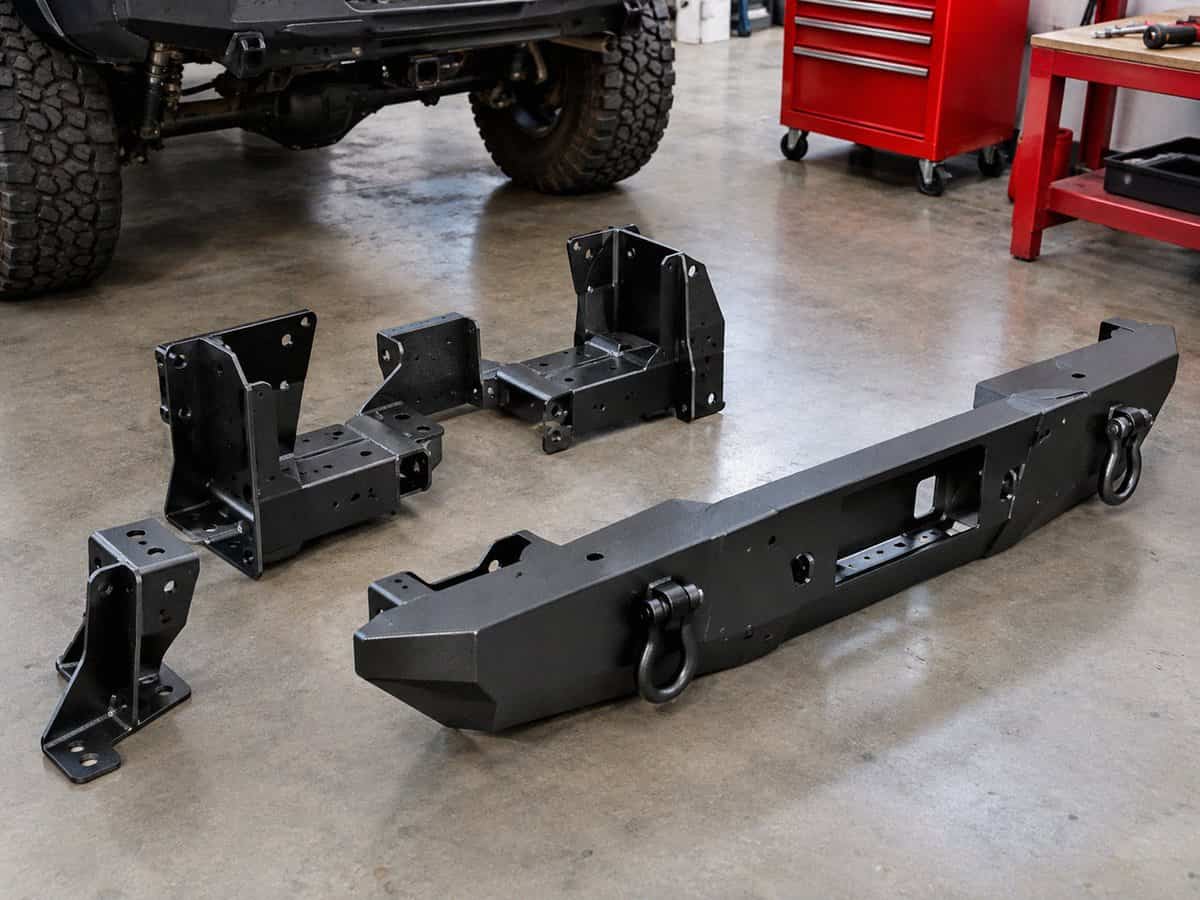

Полный силовой бампер OJ или РИФ заменяет штатный узел целиком. Скрытая защита РИФ RIF063-21170 добавляет квадрат под фаркоп внутри штатного пластика.
Артикул RIF063-21170 — силовой подрамник, который прячется под заводским бампером: сохраняется штатный вид и работа парктроника, а квадрат 50×50 мм под фаркоп добавляется скрытно. Такое решение выбирают, когда важна буксировка, но нет задачи возить тяжёлую запаску или ставить заднюю лебёдку. Полные бамперы OJ и РИФ, напротив, снимают пластик целиком, несут калитку под колесо и держат заметно большую нагрузку — но и весят ощутимо больше.
Если вам нужен только надёжный фаркоп без изменения внешности машины — присмотритесь к артикулу RIF063-21170. Если везёте тяжёлую запаску увеличенного размера или хотите заднюю лебёдку — читайте дальше про полные бамперы OJ и РИФ.
Как подобрать серию OJ для заднего бампера Патриота
Три артикула OJ для заднего контура Патриота различаются наличием калитки и применимостью по кузову, а не самим принципом крепления.
Артикул 03.110.11 — базовая серия Трофи с правой универсальной калиткой под полноразмерное запасное колесо, рассчитан на рестайлинговый кузов. 03.110.10 — тот же бампер той же серии, но без калитки, с возможностью доустановить её позже отдельным узлом. 03.104.12 — силовой задний бампер с буксирными проушинами для более ранних кузовов, где форма крыльев и фонарей другая. Выбор между ними идёт не по цене, а по тому, нужна ли калитка сразу и под какой год выпуска держит применимость конкретный артикул.
Ориентиры ниже — из описания карточек OJ на sto-tvk на дату проверки; перед заказом сверьте с паспортом изделия и применимость по году кузова.
| Параметр | OJ 03.110.11 | OJ 03.110.10 | OJ 03.104.12 | Источник (ориентир) |
|---|---|---|---|---|
| Калитка под запаску | Да, в комплекте | Нет, доустановка отдельно | Нет | Описание карточек OJ на sto-tvk |
| Буксирные проушины | Да | Да | Да | Описание карточек OJ на sto-tvk |
| Применимость по кузову | Рестайлинг 2014+ | Рестайлинг 2014+ | Более ранний кузов | Описание карточек OJ на sto-tvk |
| Ориентир по массе | Около 48–52 кг | Около 42–46 кг | Около 38–44 кг | Паспорт изделия OJ |
Открыть карточки 03.110.11, 03.110.10 и 03.104.12 и выбирайте по тому, нужна ли калитка сразу — следующий раздел разбирает, почему без неё тяжёлое колесо лучше не возить.
Ошибки с калиткой: почему нельзя возить запаску 33 дюйма на штатной двери
Распашная дверь Патриота держит колесо весом около 25–28 кг. Грязевая шина 32–33 дюйма весом 35–48 кг разбивает петли и замок за один сезон активных поездок.

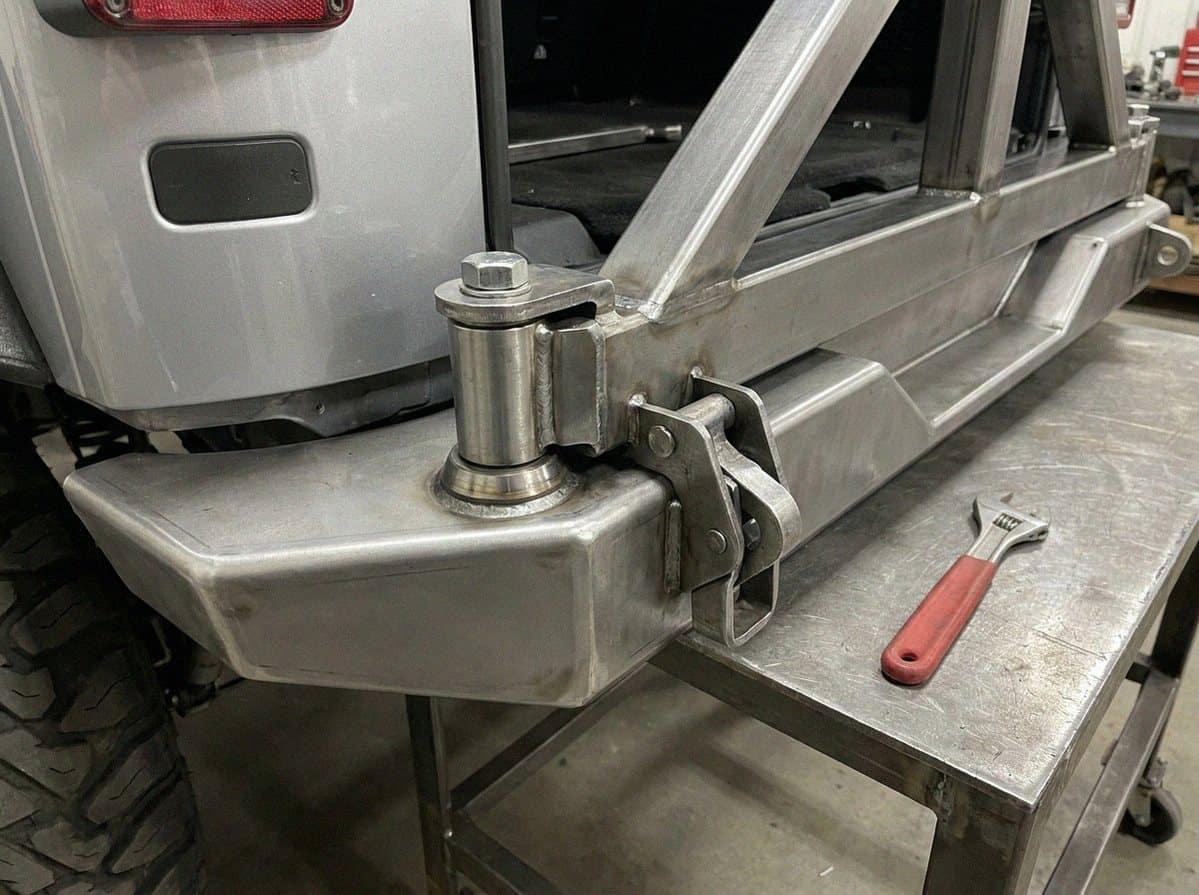

Калитка на силовом бампере работает на крупном конусном подшипнике и переносит весь вес колеса на раму, а не на дверные петли. У штатной двери задка такого запаса нет: петли проектировались под лёгкий пластиковый диск, и каждая кочка добавляет рычаг, который медленно разбивает крепёж. Через несколько тысяч километров дверь начинает греметь, замок перестаёт закрываться с первого раза, а уплотнитель теряет форму и пропускает пыль в салон. Перенос запаски на калитку снимает проблему полностью: дверь закрывается легко, а колесо держится на отдельном узле.
Как устроен американский квадрат 50×50 мм под фаркоп и площадку лебёдки
Квадрат 50×50 мм в заднем силовом бампере — это стандартный разъём для быстросъёмных шаров фаркопа, буксирных вставок и переносных площадок.
В отличие от штатного крюка, рассчитанного на лёгкий прицеп по асфальту, квадрат 50×50 мм держит рывковую нагрузку буксировки по разбитой дороге и позволяет менять насадку без сварки: сегодня шар под прицеп, завтра — буксирная вставка с шаклом для вытягивания соседней машины. Та же посадка принимает съёмную площадку под заднюю лебёдку — удобно для случаев, когда лебёдка нужна лишь иногда, в редких ситуациях.
Выберите тяговое усилие задней лебёдки для бампера РИФ RIF063-21230
В площадку артикула RIF063-21230 встаёт задняя лебёдка с тяговым усилием 9000–9500 lbs (4100–4300 кг) в стандартном корпусе.
Задняя лебёдка на Патриоте — редкий, но осмысленный выбор для тех, кто регулярно вытягивает прицеп или застревает задним ходом в сложном грунте. Тяговое усилие 9000–9500 lbs перекрывает собственный вес машины с запасом для большинства ситуаций. Перед заказом конкретной модели сверьте габариты корпуса редуктора с площадкой — так же, как это делают для переднего контура, подробно разобранного в материале про передний силовой бампер.
Перед заказом задней лебёдки в бампер РИФ проверьте: тяговое усилие под сценарий (9000 lbs хватает для разовой самовытяжки задним ходом), совместимость корпуса редуктора с площадкой RIF063-21230 и наличие калитки в этом же артикуле — она идёт в комплекте.
Таблица нагрузки: сколько весит задний бампер и как это сказывается на рессорах
Задний силовой бампер с калиткой и запаской добавляет на задний свес до 75–85 кг. Штатные двухлистовые рессоры Патриота на такую нагрузку не рассчитаны.

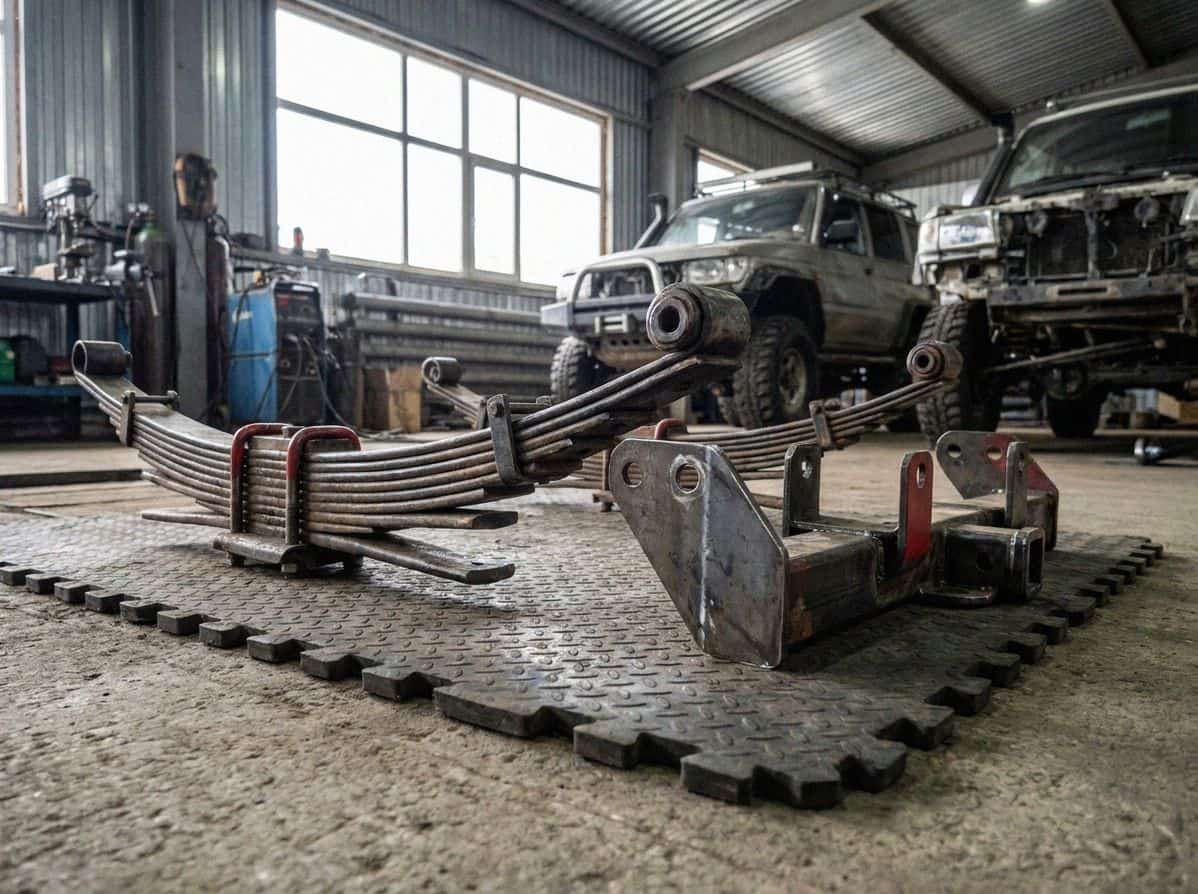

Заводские рессоры держат вес тонкого пластикового бампера и пустого багажника, а не 45 кг стали плюс 35–40 кг колеса на калитке. На практике нашей мастерской на Тополиной задняя подвеска без усиления садится на 20–30 мм, отбойники начинают бить по мосту на каждой яме, а геометрия заднего моста смещается. Решение — усиленный пакет рессор РИФ на три или четыре листа с запасом нагрузки 150–300 кг: такой пакет держит кузов на штатной высоте даже с полным силовым обвесом сзади.
Ориентиры по массе и просадке — из паспортов изделий OJ и РИФ, а также практики мастерской Custom’s Tuning на дату проверки; перед покупкой сверьте с паспортом изделия для вашей модели бампера и рессор.
| Параметр | Без усиления рессор | С пакетом РИФ 150–300 кг | Источник (ориентир) |
|---|---|---|---|
| Доп. Нагрузка на задний свес | ~75–85 кг (бампер + калитка + запаска) | ~75–85 кг, компенсирована | Паспорта OJ, РИФ; практика мастерской |
| Просадка задней подвески | 20–30 мм | Близко к штатной высоте | Практика мастерской Custom’s Tuning |
| Запас по нагрузке рессоры | Штатный, под пластиковый бампер | +150…+300 кг | Каталог подвески РИФ на sto-tvk |
Учтите зазор 10–20 мм: почему бампер нельзя ставить вплотную к кузову
Кузов Патриота закреплён на раме через резинометаллические подушки и качается относительно рамы на бездорожье. Без зазора 10–20 мм сталь бампера трёт краску и мнёт крыло.
На диагональном вывешивании мостов упругая деформация кузова относительно рамы на штатных подушках достигает 12–15 мм. Если выставить силовой бампер впритык к задним крыльям «для красоты», уже на первой серьёзной кочке металл бампера начнёт тереть лакокрасочное покрытие, а при более жёсткой артикуляции — вминать край крыла. Правильный монтаж всегда оставляет технологический зазор с запасом сверх расчётного смещения: обычно 15 мм достаточно, чтобы кузов свободно «гулял» относительно рамы без контакта со сталью.
Типичная ошибка: подогнать бампер «впритык», решив, что меньший зазор выглядит аккуратнее. Через один сезон поездок по грейдеру на кромке крыла появляется потёртость до металла, а дальше — очаг коррозии именно в точке контакта с бампером.
Не путайте передний и задний силовые контуры Патриота
Передний контур держит лебёдку и защищает радиатор от удара. Задний контур переносит вес запаски на калитку и держит рывок буксировки через фаркоп.
У этих узлов разная конструктивная логика, и собирать заказ «раз деталь на Патриот, бери оба бампера одной серии» — ошибка. Передний бампер работает на лобовой удар и рывковую нагрузку лебёдки через площадку, опирающуюся на переднюю пружинную подвеску. Задний бампер держит консольный вес калитки с колесом и тянущую нагрузку прицепа через квадрат, а эта нагрузка давит на задние малолистовые рессоры. Бампер, оптимальный спереди под лебёдку, сзади просто лишний: там важнее подшипник калитки, а не площадка под трос.
Чек-лист проверки заднего силового бампера перед оплатой
Проверьте пять пунктов, прежде чем переводить предоплату за задний силовой бампер на Патриот.
- Зафиксируйте точный год и поколение кузова: до 2014 года или рестайлинг 2014–2016 / 2016+.
- Сверьте в карточке применимость артикула именно под ваш год, а не общее слово «Патриот» в названии.
- Выберите концепцию: скрытая защита РИФ с фаркопом или полный силовой бампер OJ либо РИФ с калиткой.
- Если планируете заднюю лебёдку — заранее сверьте габариты её редуктора с площадкой RIF063-21230.
- Проверьте, усилены ли задние рессоры под дополнительные 75–85 кг веса обвеса, калитки и запаски.
Такой порядок снижает риск купить деталь, которая упрётся в кузов, и помогает сразу спланировать визит в мастерскую вместе с усилением рессор, без лишней второй поездки.

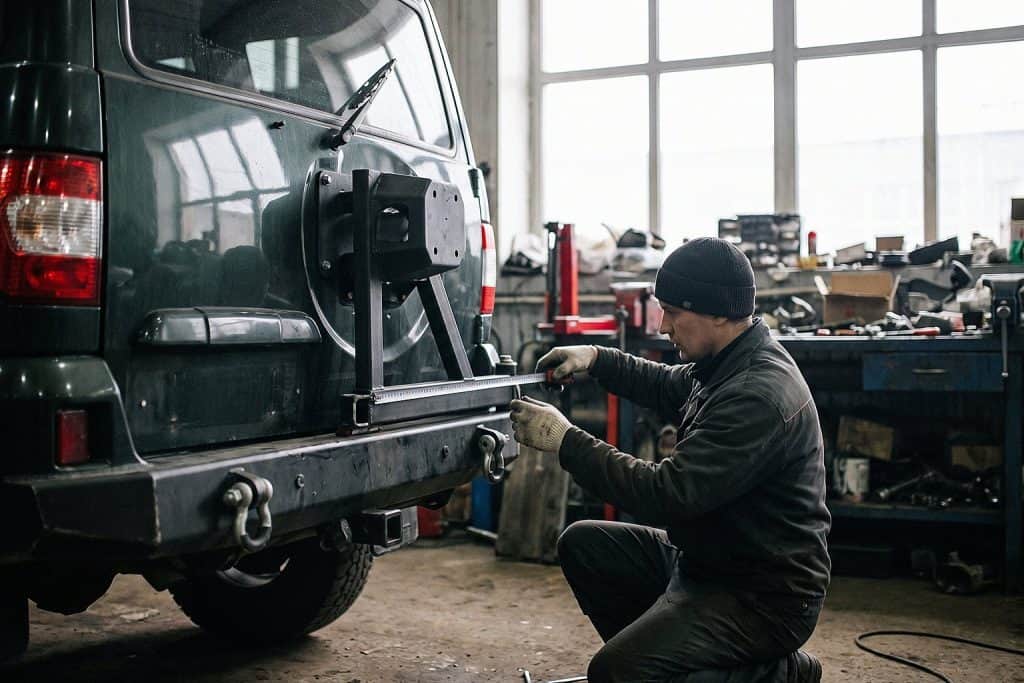

Где купить и установить задний силовой бампер УАЗ Патриот в Тюмени
Подобрать артикул под ваш год кузова и установить задний силовой бампер можно в мастерской Custom’s Tuning на ул. Тополиная, 47 в Тюмени; мы работаем Пн–Сб с 9:00 до 18:00, записаться можно по телефону +7 922 480-80-85, а весь раздел заднего силового обвеса открыт в каталоге sto-tvk.ru.
Цены и статус наличия — срез каталога на дату исследования; перед оплатой сверьте актуальную карточку артикула.
- Артикул 03.110.11 — задний силовой бампер OJ с правой универсальной калиткой под запаску для рестайлинга 2014+, под заказ. Открыть карточку.
- Артикул 03.110.10 — тот же бампер серии Трофи без калитки, с возможностью доустановки, под заказ. Открыть карточку.
- Артикул 03.104.12 — задний силовой бампер OJ с буксирными проушинами для более раннего кузова, под заказ. Открыть карточку.
- Артикул RIF063-22120 — задний бампер РИФ с квадратом под фаркоп, калиткой и применимостью под лифт кузова, под заказ. Открыть карточку.
- Артикул RIF063-21230 — задний бампер РИФ с площадкой под лебёдку (тяговое усилие 9000–9500 lbs) и калиткой, под заказ. Открыть карточку.
- Артикул RIF063-21170 — скрытая силовая защита штатного заднего бампера РИФ с квадратом под фаркоп, под заказ. Открыть карточку.
Отдельная силовая калитка РИФ под штатный бампер также есть в каталоге — уточните артикул у мастера, если менять штатный пластик не планируете. Приезжайте с годом кузова и фото креплений — так вы получите точный список артикулов и сразу сможете обсудить усиление рессор за один визит.
Частые вопросы
Чем отличается задний силовой бампер на УАЗ Патриот до 2014 года от бампера на рестайлинг?
У машин до 2014 года бампер крепился к раме при более простой форме задних крыльев и фонарей. С рестайлинга 2014–2015 годов крепление боковин перешло на кузов, изменилась форма крыльев — силовой бампер старого образца физически не встанет на новый кузов без подрезки металла.
Зачем нужен зазор в 10–20 мм между кузовом Патриота и задним силовым бампером?
Кузов Патриота закреплён на раме через резинометаллические подушки и качается относительно рамы на диагональном вывешивании мостов до 12–15 мм. Без технологического зазора сталь бампера начинает тереть лакокрасочное покрытие заднего крыла и со временем мнёт металл.
Почему нельзя возить колесо 33 дюйма на штатной распашной двери УАЗ Патриот?
Штатные петли двери задка рассчитаны на вес узкого колеса около 25–28 кг. Грязевая шина такого диаметра весит 35–48 кг, и уже через 5000–8000 км по грейдеру петли и замок деформируются без возврата к исходной форме — колесо нужно переносить на калитку силового бампера.
В чём отличие полного силового бампера OJ от скрытой защиты штатного бампера РИФ?
Артикул RIF063-21170 сохраняет заводской вид машины и работу парктроников, добавляя квадрат под фаркоп внутри штатного пластика. Полные бамперы OJ и РИФ снимают пластик целиком, несут калитку под запасное колесо и держат заметно большую нагрузку, но и весят больше.
Какую лебёдку можно поставить в задний силовой бампер УАЗ Патриот?
В площадку артикула RIF063-21230 встаёт задняя лебёдка с тяговым усилием 9000–9500 lbs (около 4100–4300 кг) в стандартном корпусе. Перед заказом сверьте габариты корпуса редуктора конкретной модели лебёдки с посадочным местом площадки.
Нужно ли менять задние рессоры при установке силового бампера с калиткой?
Как правило — да. Бампер, калитка и запаска добавляют на задний свес до 75–85 кг, а штатные двухлистовые рессоры Патриота на эту нагрузку не рассчитаны и просаживаются на 20–30 мм. Решение — усиленный пакет рессор РИФ на три-четыре листа с запасом 150–300 кг.
Где в Тюмени купить и установить задний силовой бампер на УАЗ Патриот?
В мастерской Custom’s Tuning на ул. Тополиная, 47 — подберём артикул под ваш год кузова, установим бампер, калитку и усиленные рессоры за один визит и поможем с документом соответствия для внесения изменений в регистрационные данные.
