Практика мастерской Custom’s Tuning: задний мост Prado 120 и электроблокировка HF
На диагонали одно колесо крутится в воздухе, второе на грунте — и Prado 120 стоит, хотя «полный привод» уже включён. Дифференциал делает своё дело: отдаёт момент туда, где легче крутиться. Пока зад открыт, в рыхлой колее и на подъёме это ощущается как «машина не едет», хотя мотор тянет.
У Prado 120 уже есть полный привод и привычные режимы трансмиссии. В Тюмени и области владельцы чаще упираются не в «мало лошадей», а в то, что без жёсткой связи колёс на одной оси машина срывает разгруженную сторону. Самоблок и имитация электроникой помогают не всегда — там, где нужна принудительная блокировка по кнопке, ставят электроблок.
В мастерскую Custom’s Tuning на Тополиной приехал Toyota Land Cruiser Prado 120 на установку электроблокировки HF в задний мост. На верстаке — корпус редуктора с маркировкой HF ET132: вывод привода через стенку корпуса, настройка зазора венца индикатором и проверка пятна контакта по жёлтой краске. Чулок при этом остаётся на машине. Что мы сделали: установили блокировку в корпус редуктора, выставили зацепление, подключили проводку и кнопку в салоне, вернули корпус редуктора в чулок и отдали автомобиль с понятными правилами, когда блок включать и когда не трогать.
Ниже — разбор для владельца: из каких этапов состоит установка и подключение HF ET132 на Prado 120, зачем на корпусе редуктора стоят индикатор и краска, как выводят электрику, и куда записаться в Тюмени. Если ещё выбираете тип блокировки, начните с гайда по выбору и статьи как работает дифференциал и блокировка — здесь фокус на живой установке, а не на сравнении брендов.
Коротко: на Prado 120 в задний мост ставим электроблокировку HF ET132, настраиваем боковой зазор и пятно контакта, выводим проводку и кнопку в салоне. Это не «закрутить болты и поехать»: ошибка в зацеплении убивает венец и шестерню. Работы — в сервисе с опытом мостов 4×4; после установки важен контроль и аккуратная притирка.
Тема статьи — установка блокировки дифференциала на Prado 120 и подключение электроблокировки HF. Опираемся на фото с этой работы в мастерской.
Зачем на Prado 120 ставят принудительную блокировку сзади
Задний мост на Prado 120 часто нагружают сильнее переднего: багаж, пассажиры, прицеп, выезд на грунтовку после трассы.
Открытый дифференциал на диагонали и в колее отдаёт момент в воздух. Принудительная электроблокировка по кнопке жёстко связывает полуоси, пока на актуатор подано питание. Это не замена аккуратной езде и не страховка от поломки полуосей при ударе — зато на подъёме и в рыхлом грунте машина ведёт себя предсказуее.
HF ET132 на этой машине — электрическая схема: нужен корректный контур питания, масса, предохранитель и кнопка. Без нормальной проводки блок не включится «магией» — это важно понимать до покупки железа.
Что уточнить до записи: год и комплектация Prado 120, нужна ли только задняя ось или перспектива передней, какой стиль езды (лес, песок, грязь, зимняя колея), куда удобнее вывести кнопку. От этого зависит объём работ по электрике, а не только «поставить блок в корпус редуктора».
Что видно на этой установке: HF ET132 и живой редуктор

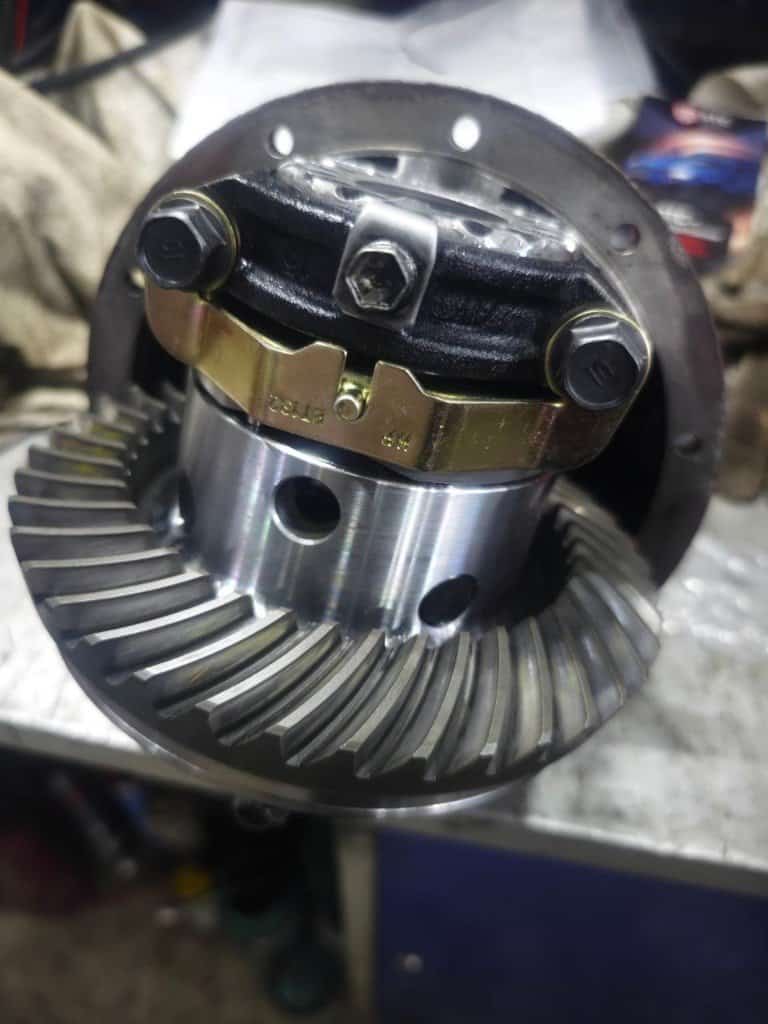

На фото с верстака на пластине под крышкой подшипника читается маркировка HF и обозначение ET132.
Это ориентир комплектации под конкретный тип моста — перед заказом всегда сверяют артикул и шлицы с паспортом HF и с тем, что стоит на вашем Prado 120. Мы не подменяем каталог «на глаз»: на этом автомобиле в работе был именно этот узел — электроблокировка.
Чулок и корпус редуктора — не одно и то же. Чулок — «труба»/корпус моста: на Prado 120 он остаётся на машине. Снимают и кладут на верстак корпус редуктора — узел с венцом, шестернёй и дифференциалом. Так же на Ниве и других мостах Toyota со съёмным редуктором. На УАЗ, Jeep и ряде других мостов редуктор несъёмный: блок ставят уже в балке на автомобиле, без выноса корпуса на стол. В этой статье — съёмный корпус редуктора Prado 120.

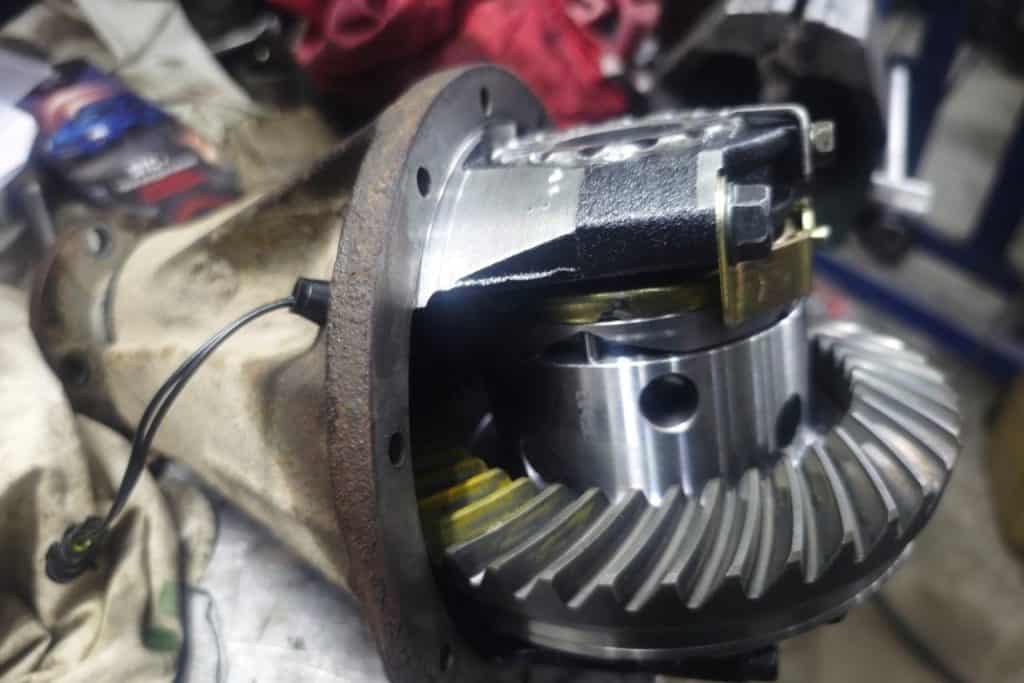

Рядом с установкой виден вывод привода через стенку корпуса редуктора к актуатору. Это часть «подключения»: трасса должна идти без перегибов, без перетирания о вращающиеся детали и с нормальной фиксацией по корпусу редуктора.
Как проходит установка: этапы для владельца
Сначала автомобиль на подъёмнике, задний мост готовят к снятию корпуса редуктора — чулок остаётся на машине. Дальше по регламенту Toyota и здравому смыслу сервиса 4×4.
На верстаке работают с корпусом редуктора: ставят блокировку HF вместо открытого дифференциала (или вместо того, что было), собирают подшипники и крышки. Затем — самая ответственная часть: настройка зацепления венца и ведущей шестерни. В конце — проводка к актуатору, кнопка в салоне, корпус редуктора обратно в чулок, проверка включения и пробный выезд.
По времени это не «час в яме». Нормальный цикл — рабочий день и больше, если параллельно тянут трассу по раме и собирают питание. Точные часы зависят от состояния редуктора и того, насколько чисто уже разведена электрика в салоне.
Чек-лист владельца перед визитом
- Опишите, где Prado 120 реально буксует: диагональ, колея, подъём, зима.
- Уточните, куда удобнее вывести кнопку и есть ли свободные места в штатной панели.
- Сфотографируйте шильдики корпуса редуктора / моста, если они читаются.
- Запланируйте день без срочных поездок — после настройки нужна спокойная притирка.
- Спросите про контроль после первых выездов — люфт, шум, поведение блока.
Настройка: индикатор на венце — не «для красоты»

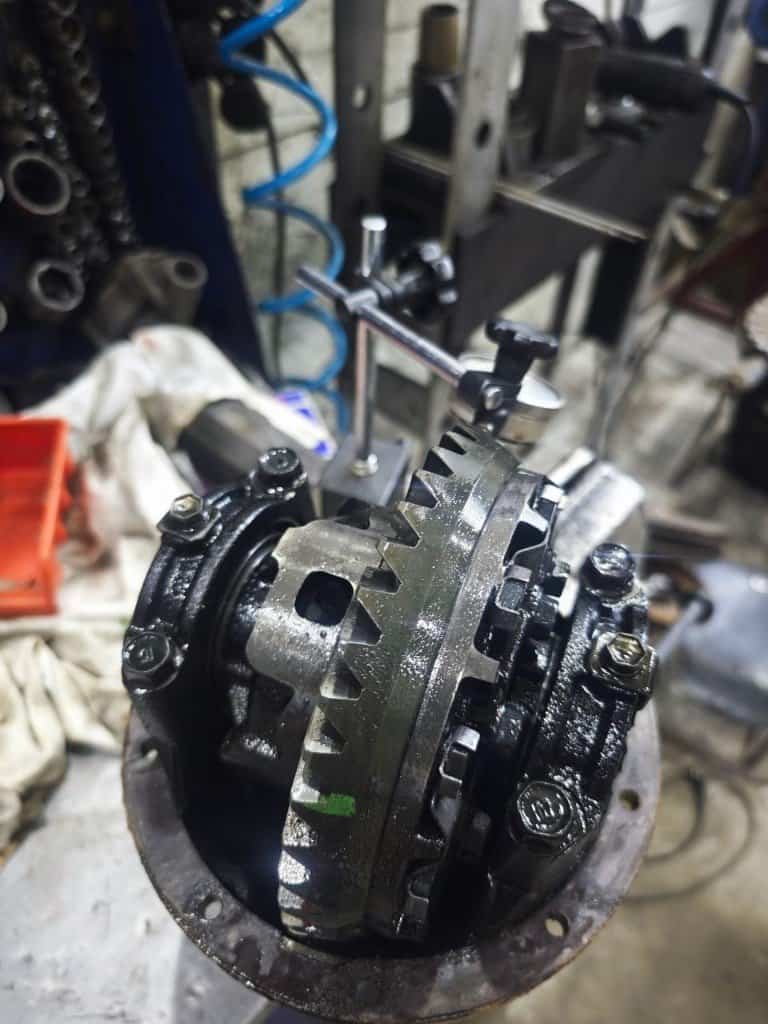

На кадре с индикатором часового типа щуп стоит на венце: так контролируют боковой зазор (backlash) при сборке.
Слишком туго — шум и перегрев. Слишком свободно — ударная нагрузка и быстрый износ. Цифры берут из допуска для конкретной пары шестерён и типа моста; в статье мы не подставляем «универсальные мм» — на стенде мастер работает по допуску и протоколу установки HF.
Это место, где «самому по видео» чаще всего ломают дорогой венец. Если нет оснастки и опыта разборки редукторов — разумнее отдать корпус редуктора в сервис, чем учиться на своей главной паре.
Пятно контакта: жёлтая краска на зубьях

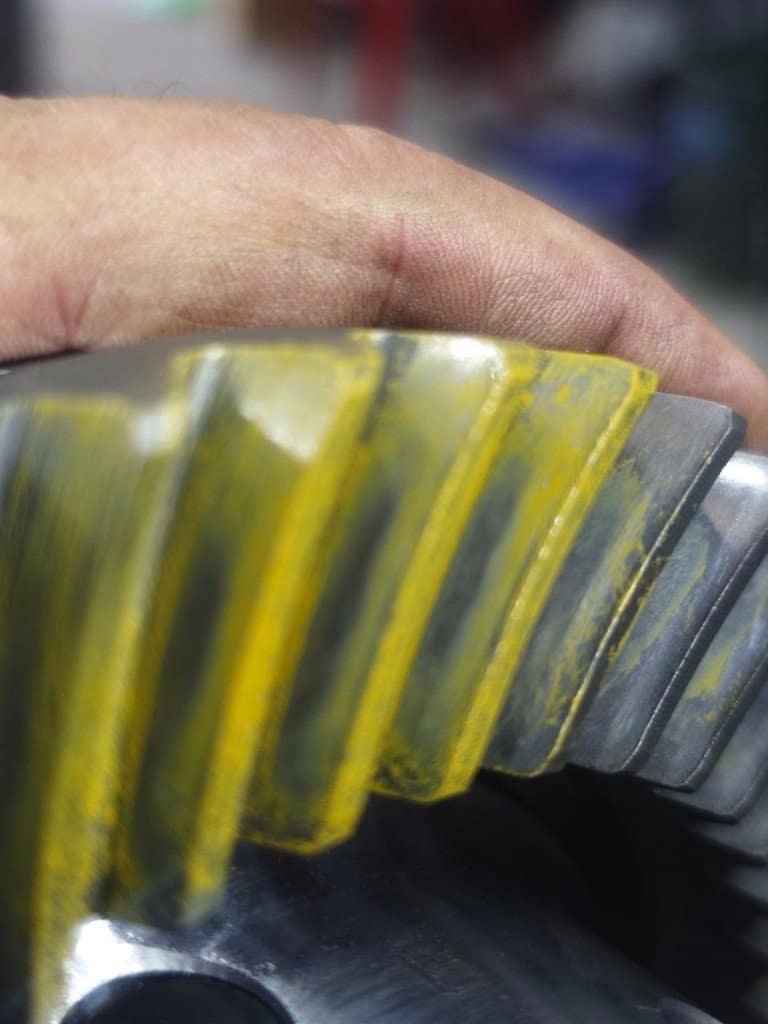

Жёлтая краска на нескольких зубьях венца — способ увидеть, где шестерня реально касается венца.
После проворота смотрят пятно: оно должно лежать в рабочей зоне профиля, а не «на носке» или «на пятке» зуба. По пятну двигают регулировки (прокладки/гайки — по схеме конкретного редуктора), пока картина не станет приемлемой.
Ориентиры по допускам зазора и пятна — из документации на пару шестерён и инструкции HF для вашего типа моста; перед работой сверяйте актуальный паспорт, а не чужие цифры из роликов.
| Этап | Что проверяем | Зачем владельцу | Источник (ориентир) |
|---|---|---|---|
| Сборка блока | посадка HF, крышки, подшипники | блок сидит ровно, без перекоса | инструкция HF / практика мастерской |
| Боковой зазор | индикатор на венце | тише и дольше живёт пара | допуск пары / тип моста |
| Пятно контакта | краска на зубьях | нет «краевого» износа | по открытым источникам + стенд |
| Электрика | трасса, разъёмы, предохранитель | блок реально включается | схема HF + практика мастерской |
| Салон | кнопка и подсветка | удобно включать с места водителя | практика установки |
Подключение: от кнопки до актуатора HF
Электроблокировка без нормального питания — просто дорогой «открытый» дифференциал с лишними деталями.

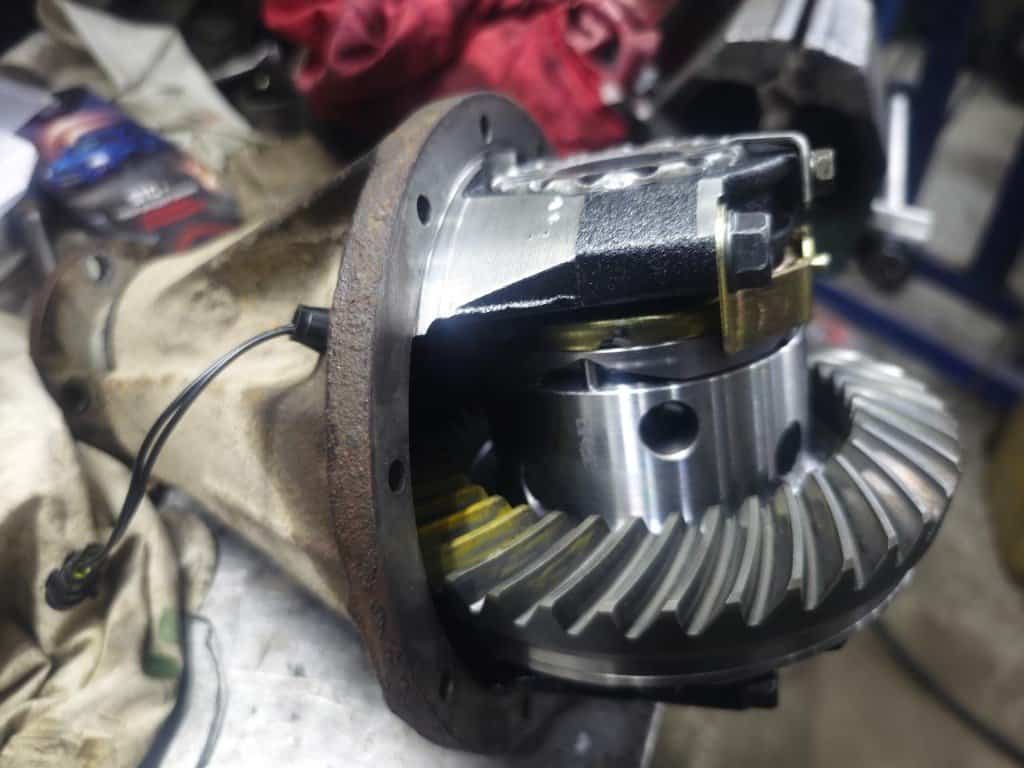

Типичная цепочка: питание через предохранитель → кнопка (или реле по схеме HF) → трасса к заднему мосту → вход в корпус редуктора к актуатору. На фото видно, что вывод привода уже заведён через стенку корпуса: этот узел проверяют на перетирание, фиксацию и отсутствие натяга при ходе подвески.
Объём работ зависит от машины: где взять «плюс» и массу, как провести жгут по раме, куда врезать кнопку в штатную панель. На Prado 120 обычно хватает места в блоке слева от руля — как на этой установке.
Типичные ошибки при подключении:
- перетереть жгут о кардан, балку моста или крепёж;
- питать кнопку без нормального предохранителя и массы;
- оставить слабый контакт на разъёме — блок «моргает» или не держится;
- включать блок на асфальте «поиграть» — лишняя нагрузка на полуоси и шины;
- игнорировать шум после установки: «само притрётся» без проверки зазора.
Кнопка в салоне Prado 120

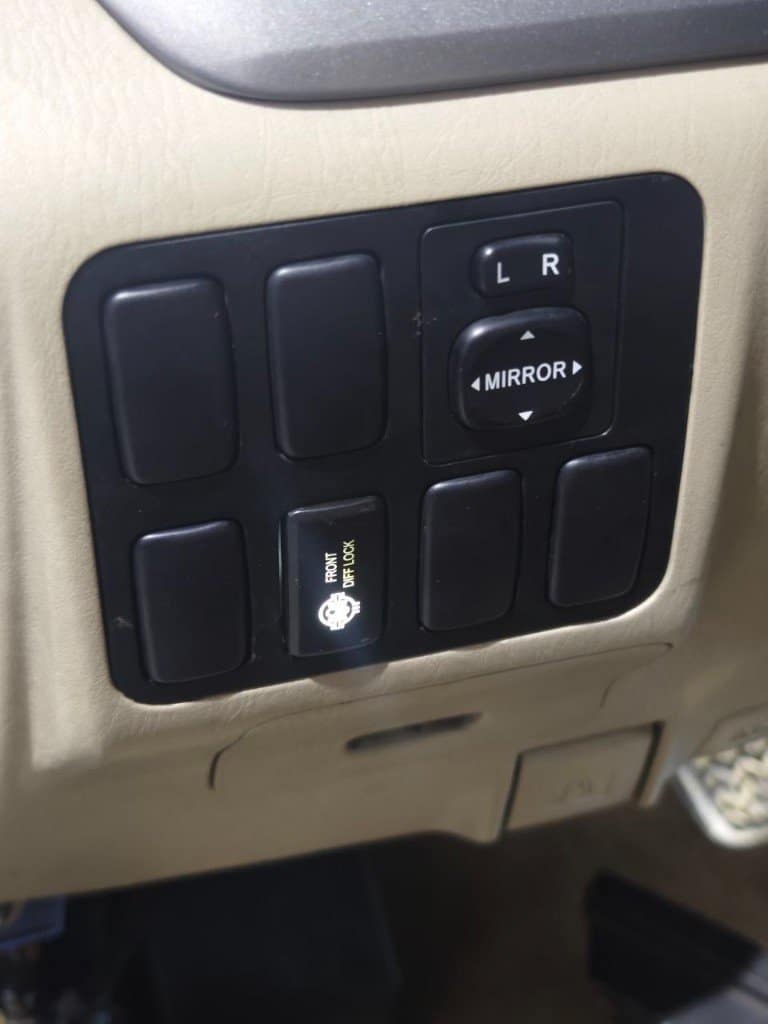

Управление вывели в штатную панель слева от руля: подсвечиваемая клавиша в ряду заглушек.
Подсветка показывает, что цепь жива: нажал — контур готов включать блок. Для статьи важнее чистая врезка в штатную панель, а не разбор подписей на клавише.
После установки: как ездить первые километры
Первые выезды — без фанатизма: слушают фон моста, проверяют, что блок включается и выключается предсказуемо.
На твёрдом покрытии принудительную блокировку не держат «на всякий случай». Включают там, где без неё реально буксуете, и выключают, как только участок пройден. Если появился вой, удар или запах — сразу на диагностику, не ждать «притрётся».
Масло в мосту — по регламенту после снятия корпуса редуктора: тип и уровень сверяют с требованиями Toyota для вашего моста и с рекомендациями HF после установки.
Правило, которое экономит полуоси: блокировка — инструмент для момента на бездорожье, не режим «всегда включено». На паркете и на скорости с заблокированным мостом машина ведёт себя иначе: шины пищат, руль тяжелеет, нагрузка на трансмиссию растёт.
Сколько занимает и что влияет на объём работ
Чистая замена дифференциала на HF при понятной трассе проводки — один контур работ.
Если параллельно тянут жгут по раме, ищут точку питания и собирают кнопку «с нуля» — день растягивается. Железо смотрите в разделе блокировок на sto-tvk.ru; установку — в мастерской на Тополиной.
Таблица ниже — обзорный характер: без обещания фиксированных часов и цен; фактический объём называют после осмотра Prado 120.
| Исходное состояние | Что добавляется к установке HF | Комментарий |
|---|---|---|
| Место под кнопку уже есть | врезка клавиши, короткая трасса | короче по времени |
| Проводку ведём с нуля | жгут по раме, предохранитель, масса | отдельный объём работ |
| Только зад | одна ось + одна кнопка | этот сценарий |
| Зад + перспектива переда | заложить место под вторую трассу/кнопку | обсуждают на записи |
Где купить и установить в Тюмени
Блокировки и сопутствующее железо смотрите в разделе блокировок дифференциала на sto-tvk.ru — наличие и артикулы под Prado 120 уточняйте на дату заказа.
Установка и настройка — в мастерской Custom’s Tuning: Тюмень, ул. Тополиная, 47, тел. +7 922 480-80-85. На записи коротко опишите машину и задачу: «Prado 120, задняя HF ET132, электро» — так проще оценить день и комплектацию.
Мы не обещаем «поставлю за час без настройки». Обещаем другой порядок: корпус редуктора на стенде, зазор, пятно, проводка, кнопка в салоне и честный разговор, когда блок включать.
Частые вопросы
Можно ли поставить HF на Prado 120 только в задний мост?
Да. Часто начинают сзади: проще по доступу и заметный эффект на диагонали. Переднюю ось добавляют позже, если стиль езды этого требует.
HF ET132 — это пневмо или электро?
На этой установке — электроблокировка HF ET132. Воздух и компрессор под сам блок не нужны; нужны питание, масса, предохранитель и кнопка.
Чем эта статья отличается от «как выбрать блокировку»?
Там — типы и критерии выбора. Здесь — живая установка на Prado 120: настройка зазора, пятно контакта, проводка и кнопка. Выбор типа лучше закрыть до заказа железа.
Почему на Prado редуктор снимают, а на УАЗе часто нет?
На Toyota Prado и Ниве корпус редуктора съёмный: его вынимают из чулка и кладут на верстак, чулок остаётся на машине. На УАЗ, Jeep и ряде других мостов редуктор несъёмный: блок ставят в балке на автомобиле. Путать «чулок» и «корпус редуктора» не стоит: это разные части моста.
Можно ли поставить своими силами по видео?
Теоретически корпус редуктора снимают и в сервисах, и «в гараже». Практически ошибка в зацеплении стоит венца и нервов. Разумный минимум без опыта — отдать корпус редуктора туда, где есть индикатор, краска и привычка к допускам.
Когда включать блокировку на трассе?
На сухом асфальте — не нужно. Включают на бездорожье, в колее, на диагонали, где без жёсткой связи оси не едете. Выключили — как только участок пройден.
Что будет, если плохой контакт в проводке?
Блок может не включаться, отваливаться на кочке или греть разъём. Слабый контакт ищут по трассе и клеммам; ездить «пока щёлкает» — плохая идея.
