Как выбрать компрессор для пневмосистемы внедорожника

Что нужно проверить в схеме потребителей до заказа ресивера и пневмоблокировки

В разделе «Пневмосистемы» на экране телефона всё выглядит готовым к заказу: датчик давления с понятными порогами включения и выключения, пневмокомплект с ресивером, шланг подкачки. Четыре цифры — «127 л/мин», «10,2 атм», «9 л», «30 А» — кажутся исчерпывающим ответом, и рука уже тянется нажать «в корзину». Но прежде чем оформить заказ, стоит задать один вопрос: кто именно в вашей машине будет потреблять этот воздух, в каком объёме и в какой последовательности?

Цифра на шильдике описывает один узел, а не всю систему. «10,2 атм» — это предельное давление компрессора, но не гарантия того, что пневмоблокировка сработает без задержки. «9 л» — объём ресивера, а не замена производительности насоса: если компрессор слаб, большой бак лишь отодвигает проблему. Когда выбирают узлы по отдельным параметрам без схемы потребителей, компрессор работает длинными циклами и перегревается, блокировка срабатывает с задержкой, а причину ищут не там, где она на самом деле.

К нам в мастерскую Custom’s Tuning на Тополиной недавно приехал владелец УАЗ Patriot: в телефоне открыт раздел каталога, в корзине лежит датчик давления, рядом — старая переносная помпа. Хочет один бортовой узел на шины, а в перспективе — пневмоблокировку. Что мы сделали: сначала разделили задачу на два шага — бортовой компрессор с правильным питанием по схеме из статьи про установку бортового компрессора 12V, затем подбор блокировки по фактическому мосту и шлицам. Так владелец не покупает «комплект под всё» до того, как понятна схема, и не переделывает монтаж дважды.

Ниже — разбор пневмосистемы по цепочке потребителей: как выбрать компрессор для пневмосистемы на внедорожнике, когда нужен ресивер, как связать компрессор с блокировкой и что реально есть в каталоге прямо сейчас. Про выбор компрессора для подкачки шин — в общей статье о компрессорах для шин; про блокировку дифференциала на УАЗ — в статье о блокировке на УАЗ.

Как понять, нужна ли пневмосистема, а не просто переносной компрессор

Переносного компрессора достаточно, если задача одна — подкачка шин время от времени без автоматики и без блокировки. Бортовая пневмосистема нужна тогда, когда машина регулярно едет туда, где шины спускают и накачивают, и особенно — если в планах пневматическая блокировка дифференциала.

Три признака, что пора думать о бортовой системе: шины приходится спускать перед съездом с асфальта и накачивать обратно каждый раз; планируется пневмоблокировка на один или два моста; нужна автоматика — компрессор включается и выключается от датчика без участия водителя. Если ни одного из этих условий нет, переносной компрессор с производительностью от 50–60 л/мин справится без лишних затрат.

В практике нашей мастерской на Тополиной за полной пневмосистемой чаще всего приходят владельцы УАЗ Patriot и Hunter после первого полного сезона — когда переносная помпа надоела, а разговор о блокировке стал конкретным. Результат правильно собранной схемы — компрессор не перегревается, давление держится автоматически, блокировка включается в нужный момент, а не с задержкой.

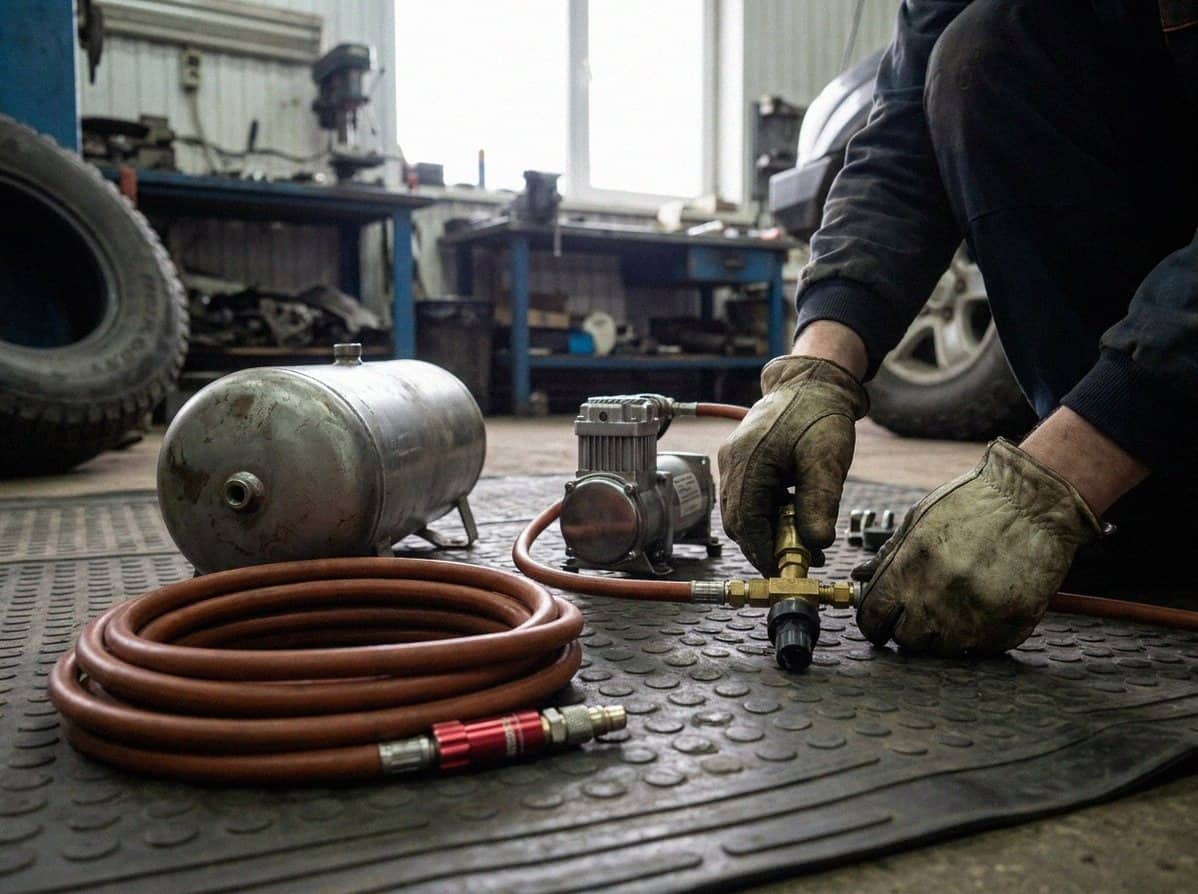

Как работает цепочка: компрессор, ресивер, датчик давления, блокировка

Пневмосистема — это цепочка узлов, где каждый следующий зависит от предыдущего. Компрессор качает воздух и создаёт давление. Ресивер хранит запас воздуха и сглаживает включения компрессора. Датчик давления следит за уровнем: когда давление падает ниже нижнего порога, датчик включает компрессор; когда поднимается до верхнего порога — выключает. Магистраль доставляет воздух к потребителю — к шинам через разъём или к блокировке через соленоид.

Соленоид — это просто электромагнитный клапан. По команде с кнопки или блока управления он открывается, и воздух из магистрали идёт к блокировке. Блокировка под давлением замыкает дифференциал; когда давление сбрасывают, возвратная пружина размыкает его обратно. Если один узел в цепочке выпадает или выбран не под схему, вся система работает хуже ожидаемого.

Данные по параметрам узлов — ориентировочные на дату проверки (23.07.2026); сверьте с паспортом изделия перед покупкой.

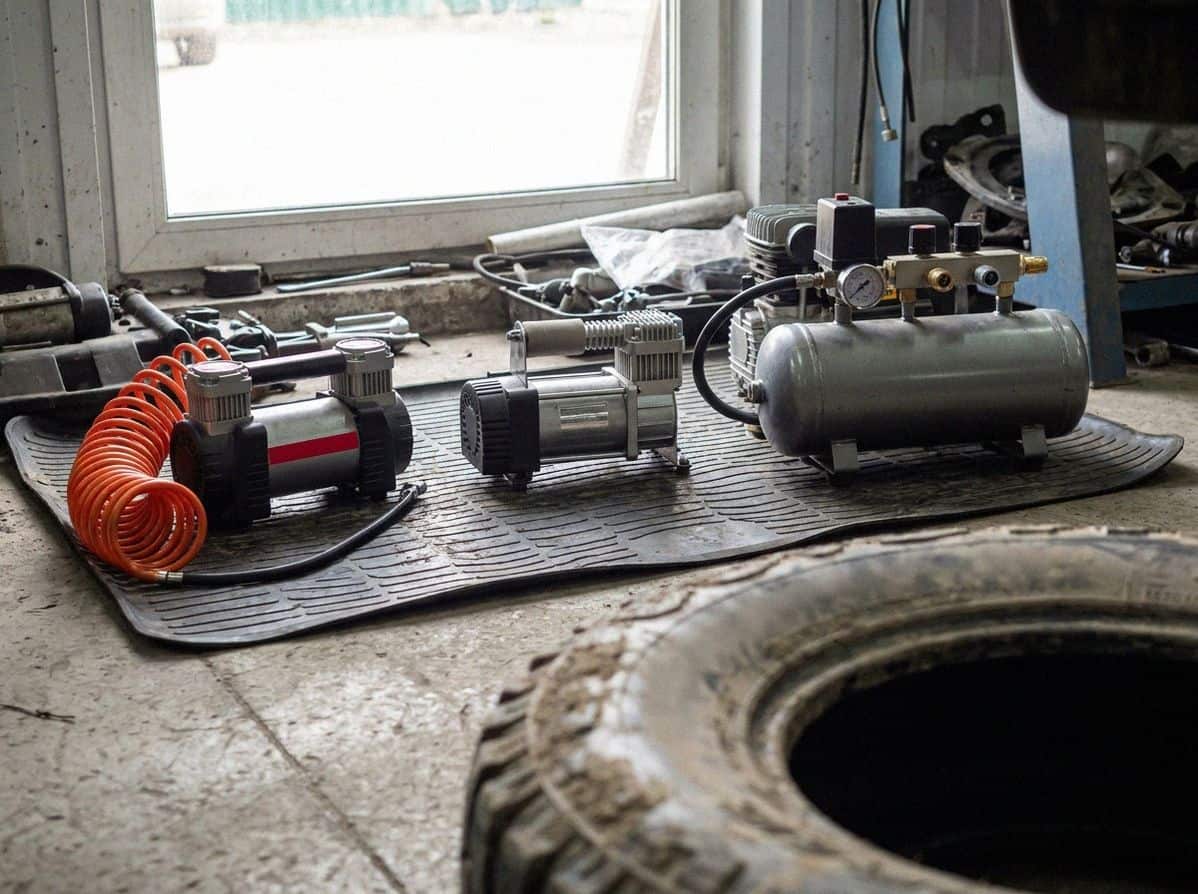

Сравните варианты: переносной компрессор, бортовой и полная пневмосистема

Три варианта решают разные задачи, и выбор зависит от того, что именно нужно на вашей машине. Переносной компрессор — портативный насос без постоянного монтажа: достали, подключили к прикуривателю или напрямую к АКБ, накачали, убрали. Бортовой компрессор без ресивера — постоянно закреплённый насос с питанием через реле, всегда готовый. Полная пневмосистема добавляет к бортовому компрессору ресивер, датчик давления, магистрали и при необходимости соленоид под блокировку.

Сравнение — ориентировочное. Конкретная конфигурация зависит от задачи, модели машины и типа блокировки. Сверьте с актуальной документацией производителя.

Учтите: что реально есть в каталоге sto-tvk и где пустые разделы

Основной раздел «Пневмосистемы» на sto-tvk.ru работает и содержит активные позиции. Там есть пневмокомплекты с ресивером 9 л, датчик давления с порогами включения 7,49 атм и выключения 9,87 атм, токовый предел 30 А, шланг подкачки и сопутствующее — это главная точка входа для выбора готовых решений и отдельных узлов.

Дочерние разделы — «Элементы пневмосистемы» и «Ресиверы воздушные» — на дату проверки открываются с HTTP 200, но показывают пустой список активных товаров. Это значит: не ищите там готовый конструктор прямо сейчас; смотрите наличие в основном разделе или уточняйте у менеджера. Когда дочерние разделы обновятся — выбор станет шире, но пока это каталожный пробел, о котором честно стоит сказать.

Сможете выбрать нужное без сюрпризов: знание о том, что дочерние разделы пустые, сохраняет время и не даёт ждать «комплект под блокировку», которого там пока нет.

Как выбрать компрессор для пневмосистемы: питание, реле, предохранитель

Для бортовой пневмосистемы с ресивером и блокировкой нужен компрессор с прямым питанием от АКБ — не от прикуривателя. Прикуриватель ограничивает ток и не рассчитан на длительные циклы: при накачке большого ресивера или нескольких шин подряд он либо сгорит, либо компрессор будет работать вполсилы.

Бортовой компрессор подключают напрямую к АКБ через реле и предохранитель с правильным номиналом. Три параметра, которые важны при выборе: производительность (л/мин) — чем больше потребителей, тем выше нужная производительность; рабочий цикл — доля времени непрерывной работы (100% означает, что насос может работать без остановки; 50% — нужен отдых такой же длительности); максимальное давление — должно перекрывать рабочий диапазон датчика с запасом.

Рабочий цикл легко понять через аналогию: представьте, что компрессор на 50% рабочем цикле — как человек, которому нужно делать паузы в работе. При длинном цикле накачки (ресивер или несколько шин) он перегревается, если не дать ему отдых. Насос с рабочим циклом 100% работает без пауз — он предпочтительнее для систем с блокировкой. Схему питания с кабелем, реле и предохранителем — с цифрами и типами — смотрите в статье про установку бортового компрессора.

Как выбрать ресивер: запас воздуха — не замена производительности

Ресивер хранит воздух и сглаживает включения компрессора — он не делает компрессор мощнее и не заменяет производительность насоса. Это принципиально важно: если компрессор с трудом накачивает давление, добавить ресивер большего объёма не исправит ситуацию — он лишь даст чуть больший запас, но накачиваться будет дольше.

Ресивер нужен тогда, когда требуется мгновенный объём воздуха — при первом включении пневмоблокировки, при быстрой подкачке после длительного спуска шин или когда хочется, чтобы компрессор реже включался. В каталоге sto-tvk встречаются пневмокомплекты с ресивером объёмом 9 л — ориентировочный объём для лёгкой и средней схемы с одной блокировкой. Для двух блокировок или частых включений может понадобиться больший объём; конкретное решение зависит от производительности компрессора и числа потребителей.

Пневмосистема и блокировка: соленоид, магистраль, мост и шлицы

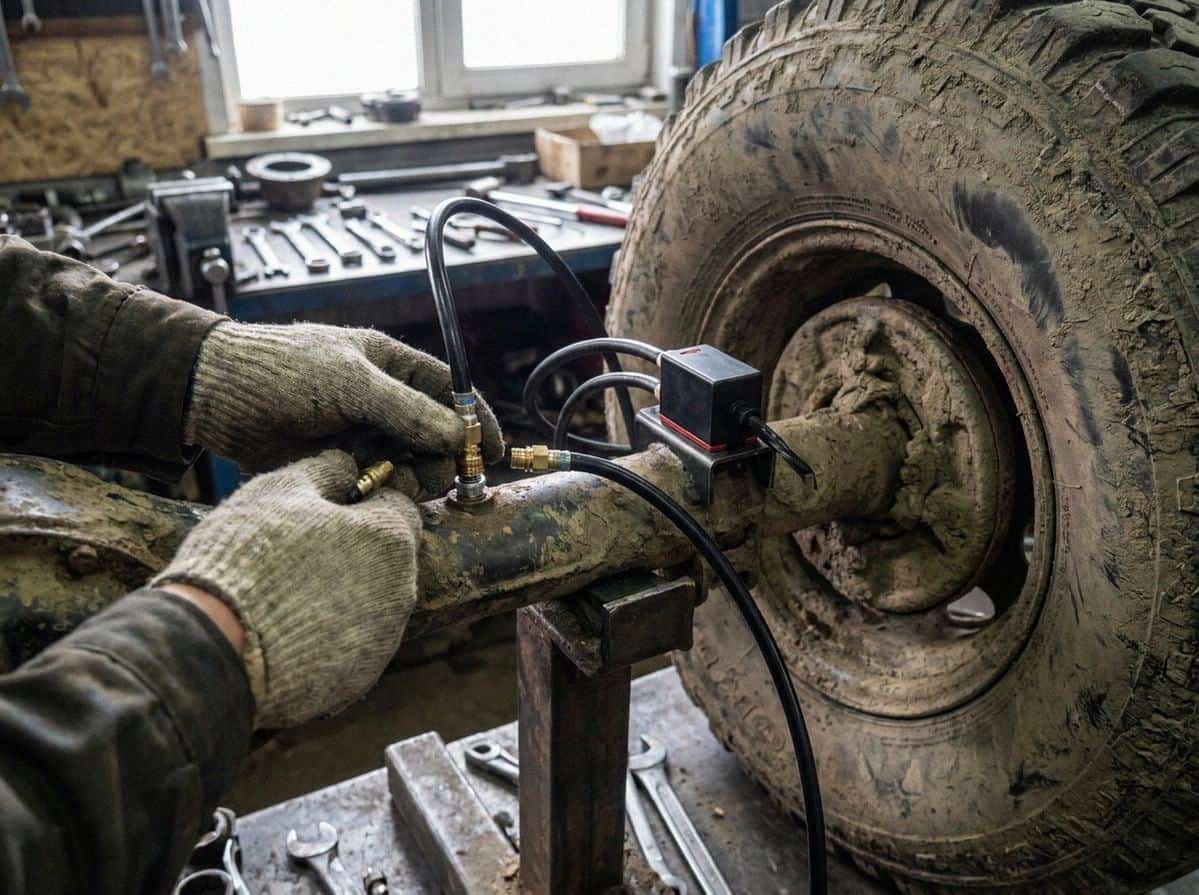

Пневматическая блокировка — устройство внутри дифференциала, которое замыкает его под давлением воздуха. Воздух подаёт соленоид: нажимаете кнопку в салоне, клапан открывается, воздух по магистрали идёт к блокировке. Когда давление сбрасываете — возвратная пружина размыкает дифференциал обратно. Проще говоря, соленоид — это кран, которым управляет электроника.

Три вещи проверяют до заказа пневмоузлов. Первое — какой мост стоит на машине: у УАЗ несколько разных мостов, и пневмоблокировка выбирается под конкретный тип. Второе — ось и шлицы: цифра в документах не всегда совпадает с тем, что стоит на машине после замен предыдущим владельцем. Третье — тип блокировки: пневматическая блокировка, принудительная механическая и самоблок — принципиально разные устройства с разными требованиями к системе. Детально по мостам и шлицам — в статье про блокировку дифференциала на УАЗ.

Магистраль для пневмоблокировки защищают от влаги и механических повреждений. Соленоид устанавливают в сухом и доступном месте. В практике нашей мастерской именно «непонятный отказ блокировки» чаще всего оказывается влагой в соленоиде или передавленной магистралью — не неисправностью самой блокировки. Поэтому маршрут трубки и место клапана планируют ещё до монтажа.

Типичные ошибки при выборе и покупке пневмосистемы

Первая ошибка — выбирать компрессор по одному параметру давления без схемы потребителей. «10,2 атм» — хорошая цифра, но если рабочий цикл компрессора 50% и нет нормального реле, он перегреется на первом длинном цикле накачки. Сначала схема, потом покупка конкретной модели.

Вторая ошибка — ждать от разделов «Элементы пневмосистемы» и «Ресиверы воздушные» готовый конструктор. На текущую дату эти разделы каталога пустые. Ищите позиции в основном разделе пневмосистем или уточняйте наличие напрямую.

Третья ошибка — «поставлю ресивер сейчас, блокировку добавлю потом, как-нибудь». Если добавлять блокировку позже, придётся переделывать место монтажа, прокладывать новую магистраль и проверять, достаточно ли производительности компрессора для двух потребителей. Лучше сразу заложить место и трассу под соленоид — даже если блокировка появится через полгода.

Четвёртая ошибка — выбирать блокировку по слову «УАЗ» в названии без проверки моста и шлицев. «Блокировка на УАЗ» — не артикул и не гарантия совместимости; нужна сверка конкретного моста и оси.

Чек-лист перед заказом и монтажом пневмосистемы

Где купить и установить пневмосистему в Тюмени

Подобрать и установить пневмосистему в Тюмени можно в Custom’s Tuning на Тополиной. Приходите с задачей: отдельный бортовой компрессор, комплект с ресивером или полная схема под блокировку — в зависимости от того, что уже есть на машине. Адрес: ул. Тополиная, 47 (625048, Тюмень), телефон для записи — +7 922 480-80-85. Актуальные позиции — в разделе «Пневмосистемы» на sto-tvk.ru: компрессорные комплекты, датчики давления и сопутствующее.
