Что проверить в проставках 20, 25 и 30 мм на УАЗ, пока комплект ещё в коробке

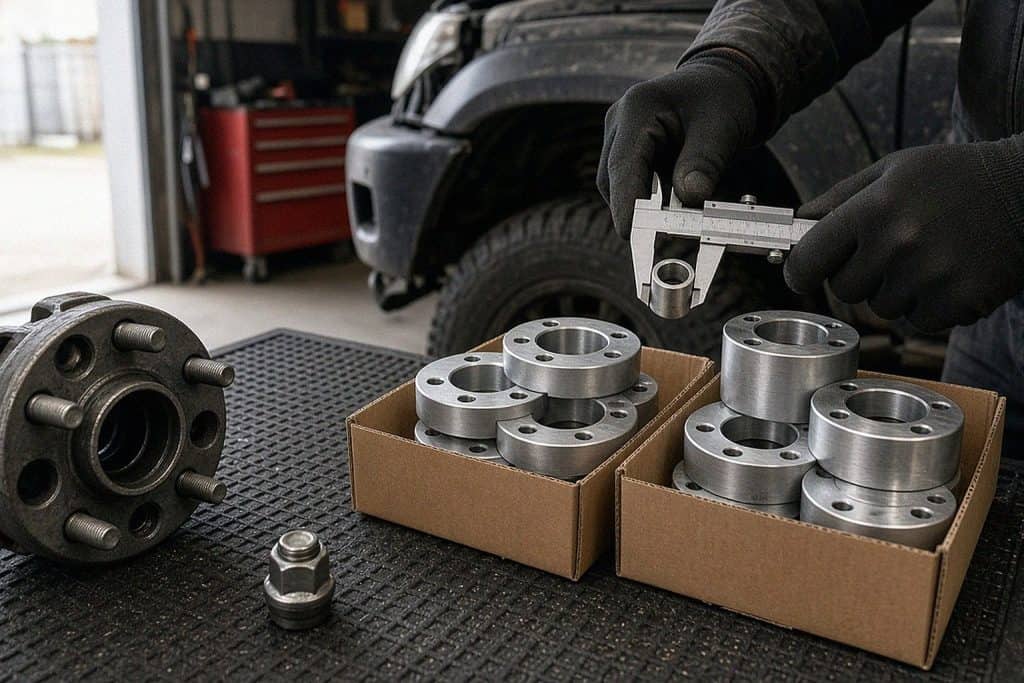

Снятая с УАЗ Patriot гайка лежит на верстаке — ещё в грязи после грейдера. Рядом две коробки с одной наклейкой «5×139,7» и «30 мм», алюминий блестит одинаково. Мастер не торопится к машине: сначала накручивает гайку на резьбу из первой коробки — пара витков и люфт. Во второй коробке резьба совпадает со штатной, но комплект рассчитан только на две стороны. Пока коробки на столе, ошибка видна за минуту; после монтажа она превращается в стук у ступицы.
В карточке товара остаются две цифры: разболтовка 5×139,7 и толщина 30 мм. На УАЗ Patriot этого мало. Первая ловушка — резьба: штатно нужна M14×1,5, а в том же разделе рядом лежит артикул на 12×1,5 с той же разболтовкой и той же толщиной. Вторая — комплект: 2 шт закрывают одну ось, на все четыре колеса нужны четыре проставки. Третья — толщина без пересчёта вылета: каждый миллиметр проставки уводит диск наружу целиком, штатный вылет ET+35 превращается в ET+5 при 30 мм, и подшипник ступицы получает боковую нагрузку.
К нам в мастерскую Custom’s Tuning на Тополиной приехал владелец Patriot после разбитого грейдера: внутренний борт шины задевал арку на полном вывороте. Он уже заказал «проставки 30 мм 5×139,7» — в коробке комплект на две штуки с резьбой 12×1,5. Что мы сделали: сверили резьбу M14×1,5 со штатной гайкой, подобрали карточку 30 мм 14×1,5 в том же разделе, пересчитали вылет от диска 7J×16 ET35, оценили, хватит ли 20 мм под его зазор, и проверили длину шпильки на полные витки. На все четыре колеса дозаказали второй комплект, а не «ещё десять миллиметров сверху».
Ниже — разбор, как выбрать расширители колеи на УАЗ по толщине 20, 25 и 30 мм, не перепутать резьбу и комплект до оплаты. Первое действие: снимите одну штатную гайку и сверьте M14×1,5 с карточкой — не кладите в корзину позицию 12×1,5, даже если совпали 5×139,7 и 30 мм. Общую логику проставок и расширителей — в материале про выбор расширителей колеи и проставок; разболтовку, DIA и коридор ±5 мм по вылету — в статье про диски 5×139,7.
Зачем на УАЗ проставки 20, 25 и 30 мм: зазор в арке
Проставка сдвигает диск наружу, когда борт шины цепляет арку на полном вывороте.
Типичная история — после грейдера или глубокой колеи, а не когда «хочется шире на фото». На УАЗ Patriot, Hunter и Pickup разболтовка 5×139,7 и резьба M14×1,5 совпадают, но штатный вылет диска и зазор у арки у разных комплектаций отличаются. Толщину 20, 25 или 30 мм выбирают после замера зазора при вывороте руля и пересчёта ET, а не по принципу «чем шире, тем лучше». Для лёгкой коррекции после смены шины на более широкую профилем часто хватает 20 мм — в результате борт перестаёт цеплять арку без лишнего выноса колеса. 30 мм — верхняя граница из каталога на эту разболтовку; с ней вы сможете закрыть большой зазор только при удлинённых шпильках и проверенном рулевом.
Отличие от общей статьи: здесь не разбираем накладки на крыло и расширители арок — только проставки на 5×139,7 для УАЗ. Если нужен общий выбор типа изделия, начните с статьи про расширители колеи и проставки.

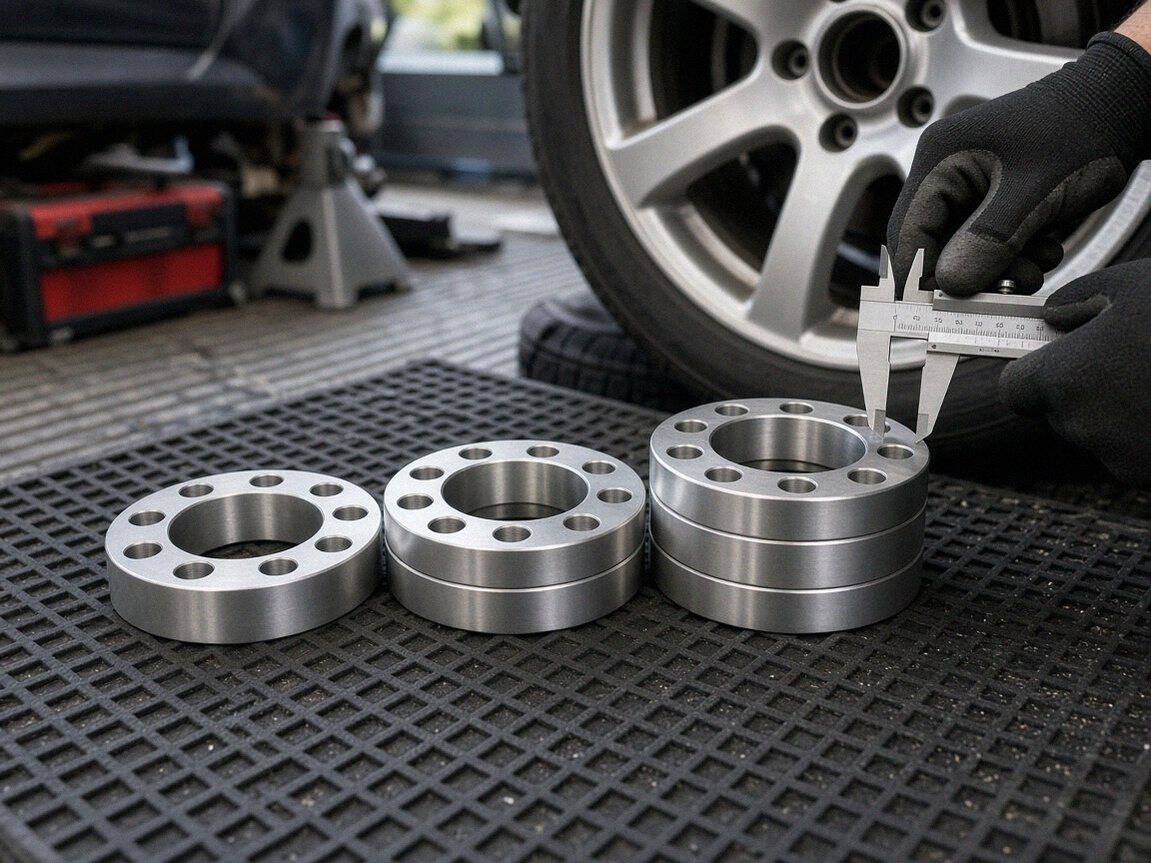

Сравнение 20, 25 и 30 мм: сколько уходит из вылета
Каждый миллиметр проставки уменьшает положительный ET на ту же величину целиком — не «наполовину» и не «примерно».
Формула для ориентира: ET_эфф ≈ ET диска − толщина проставки. Диск 7J×16 ET35 с проставкой 20 мм даёт эффективный вылет около ET+15; с 30 мм — около ET+5. Пересчёт помогает избежать сюрприза на трассе: разница в десять миллиметров вылета ощущается тяжелее рулём и нагрузкой на ступицу сильнее, чем кажется по цифре на коробке.
20 мм — старт, если зазор в арке небольшой и ET остаётся в коридоре ±5 мм от штатного без лифта подвески. 25 мм — средний шаг, но в каталоге на дату проверки чаще встречается карточка 25 мм 12×1,5 или комплект 2 шт без резьбы в названии — для УАЗ резьбу сверяют отдельно. 30 мм — когда зазор и вылет посчитаны, шпилька удлинена, а рулевое проверено на полном вывороте.
Толщины и вылет ниже — ориентир; сверьте с паспортом изделия, актуальной документацией производителя и руководством по эксплуатации вашего автомобиля.
| Толщина проставки | Пример ET_эфф (диск ET+35) | Когда уместна на УАЗ | Источник (ориентир) |
|---|---|---|---|
| 20 мм | около ET+15 | лёгкая коррекция зазора, первый шаг после замера | каталог sto-tvk; практика мастерской |
| 25 мм | около ET+10 | средний вынос; резьбу в карточке проверить до заказа | каталог sto-tvk; практика мастерской |
| 30 мм | около ET+5 | максимум «проставки» на 5×139,7; обязательны шпильки и расчёт | каталог sto-tvk; статья про диски 5×139,7 |

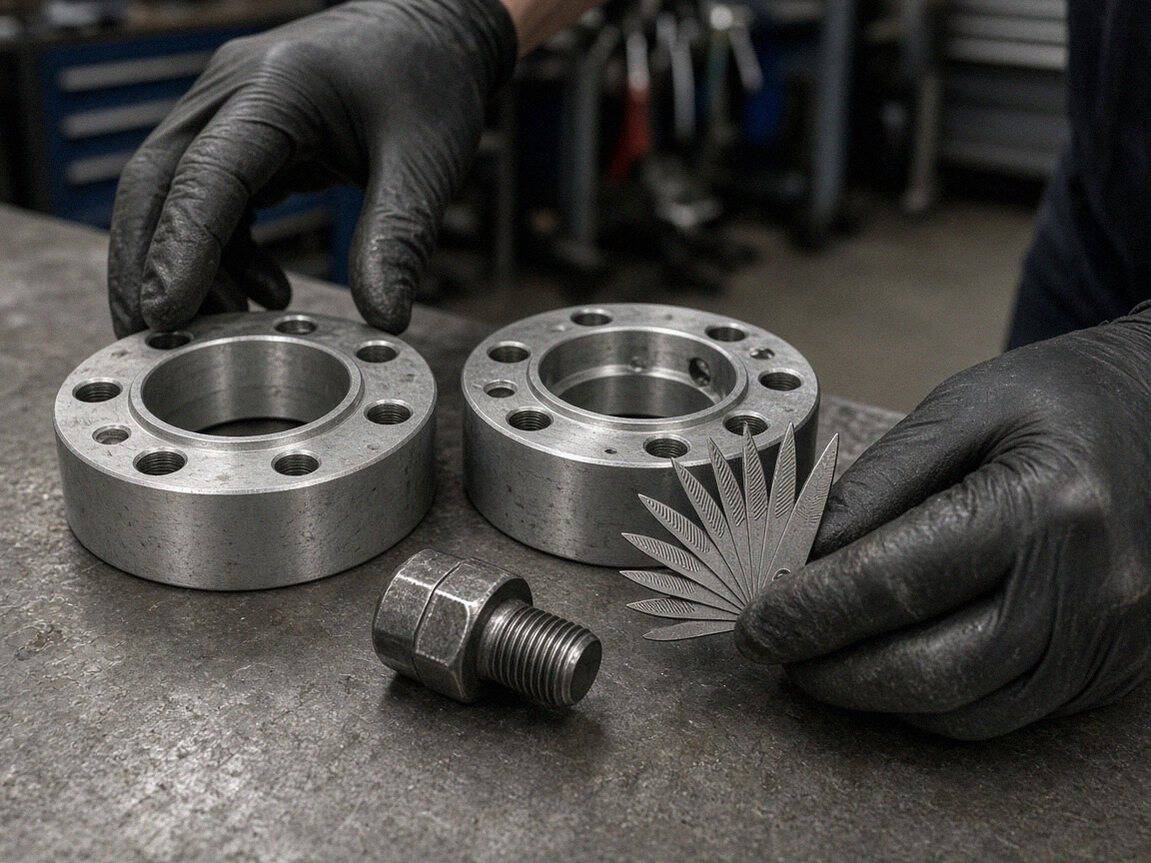

Как не перепутать M14×1,5 и 12×1,5 на одной разболтовке
На УАЗ Patriot, Hunter и Pickup штатная резьба колёс — M14×1,5.
Карточка проставки должна содержать 14×1,5, а не только «5×139,7».
В разделе расширителей колеи sto-tvk на одной полке стоят две позиции с одинаковой разболтовкой и толщиной 30 мм: алюминий 12×1,5 и алюминий 14×1,5. Для Patriot нужна вторая. Гайка с машины на резьбу 12×1,5 накручивается на пару витков и люфтит — это сигнал до оплаты, а не «подточим потом».
Chevrolet Niva на той же разболтовке 5×139,7 использует M12×1,25 — это третья ловушка: «разболтовка совпала» не значит «крепёж подойдёт». УАЗ и Ниву в одной рекомендации по толщине не смешивают.
Типичная ошибка: заказать проставку 30 мм 12×1,5 для Patriot, потому что в названии те же 5×139,7 и 30 мм. Для УАЗ берите вариант 30 мм 14×1,5.
Комплект 2 шт или 4 шт: одна ось или все колёса
Комплект из двух проставок расширяет одну ось.
На все четыре колеса нужны четыре штуки — два комплекта по 2 шт или один комплект на четыре, если так указано в карточке.
В каталоге есть позиция «проставка колёсная 5×139,7, толщина 25 мм, комплект 2 шт» — удобно для одной оси, но владелец Patriot после грейдера часто хочет симметрию на всех углах. Если в корзине только одна пара, вторую дозаказывают до монтажа: езда с проставками только спереди или только сзади без расчёта меняет поведение на диагонали и на трассе.
На практике нашей мастерской на Тополиной типичная ошибка — «купил две, думал на всю машину». Спросите себя до оплаты: расширяете одну ось для эксперимента или все четыре колеса для постоянной езды.
Как пересчитать вылет ET без повтора всего разбора
Эффективный вылет после проставки: ET_эфф ≈ ET диска − толщина проставки (миллиметры вычитаются целиком).
Без лифта подвески держите ориентир ±5 мм от штатного ET для вашей модели. Подробнее о плюсе и минусе вылета — в материале про вылет ET на дисках. У УАЗ Patriot в открытых ориентирах зафиксированы штатные диски 6,5J×16 ET40 и 7J×16 ET35 — сверьте с руководством по эксплуатации года выпуска, не копируйте цифру с форума на Hunter или Pickup без проверки.
Посадка ступицы (DIA) Patriot — 108 мм; диск или проставка с посадкой 110 мм может потребовать центровочных колец — это отдельная проверка от вылета. Подробнее о разболтовке, DIA и коридоре вылета — в материале про диски на внедорожник 5×139,7.
УАЗ Patriot, Hunter и Pickup: что сверить по отдельности
Три модели делят 5×139,7 и M14×1,5.
Штатный ET и зазор у арки нужно брать из руководства по эксплуатации конкретной машины.
УАЗ Patriot: штатные ориентиры 6,5J×16 ET40 и 7J×16 ET35, DIA 108 мм, момент гаек 100–120 Н·м (ориентир РЭ, тип диска литьё или штамп уточняют отдельно). Проставки 20 мм 14×1,5 и 30 мм 14×1,5 в каталоге подтверждены на дату проверки.
УАЗ Hunter: разболтовка и резьба те же — 5×139,7, M14×1,5; ловушки с карточками 12×1,5 идентичны Patriot. Штатный ET диска по году выпуска сверяют по РЭ Hunter, не переносят ET+35 с Patriot «на глаз».
УАЗ Pickup: крепёж и разболтовка как на Patriot; комплект 2/4 шт и длина шпильки считают так же. Вылет и зазор — по РЭ комплектации Pickup.
Параметры ниже — ориентир по открытым источникам и практике мастерской; сверьте с актуальной документацией производителя и паспортом диска.
| Модель | Разболтовка / резьба | Штатный диск / вылет (ориентир) | Источник (ориентир) |
|---|---|---|---|
| УАЗ Patriot | 5×139,7; M14×1,5 | 6,5J×16 ET40; 7J×16 ET35; DIA 108 мм | практика мастерской; статья про диски 5×139,7 |
| УАЗ Hunter | 5×139,7; M14×1,5 | ET по РЭ года — не копировать с Patriot без сверки | РЭ Hunter; практика мастерской |
| УАЗ Pickup | 5×139,7; M14×1,5 | ET по РЭ комплектации | практика мастерской |
Ошибки покупки: одна строка «5×139,7», чужая резьба, лишние миллиметры
Большинство возвратов на приёмке связаны не с «плохим алюминием», а с неверной строкой в заказе.
- Совпала только разболтовка — взяли 12×1,5 вместо 14×1,5 на Patriot.
- Заказали 25 мм, не заметив, что в названии нет резьбы — уточняют у продавца или в мастерской до оплаты.
- Комплект 2 шт вместо четырёх проставок на всю машину.
- 30 мм «с запасом» без пересчёта ET — тяжёлый руль и нагрузка на подшипник.
- Путают УАЗ M14×1,5 и Chevrolet Niva M12×1,25 на одной разболтовке.
- Расширители УАЗ 35–38 мм «под заказ» ставят вместо ежедневных 20–30 мм без замера рулевого.
Не делайте так: добавлять в корзину первую попавшуюся карточку «5×139,7 30 мм», не приложив гайку с машины. Две минуты на верстаке дешевле, чем разбор колеса после грейдера.

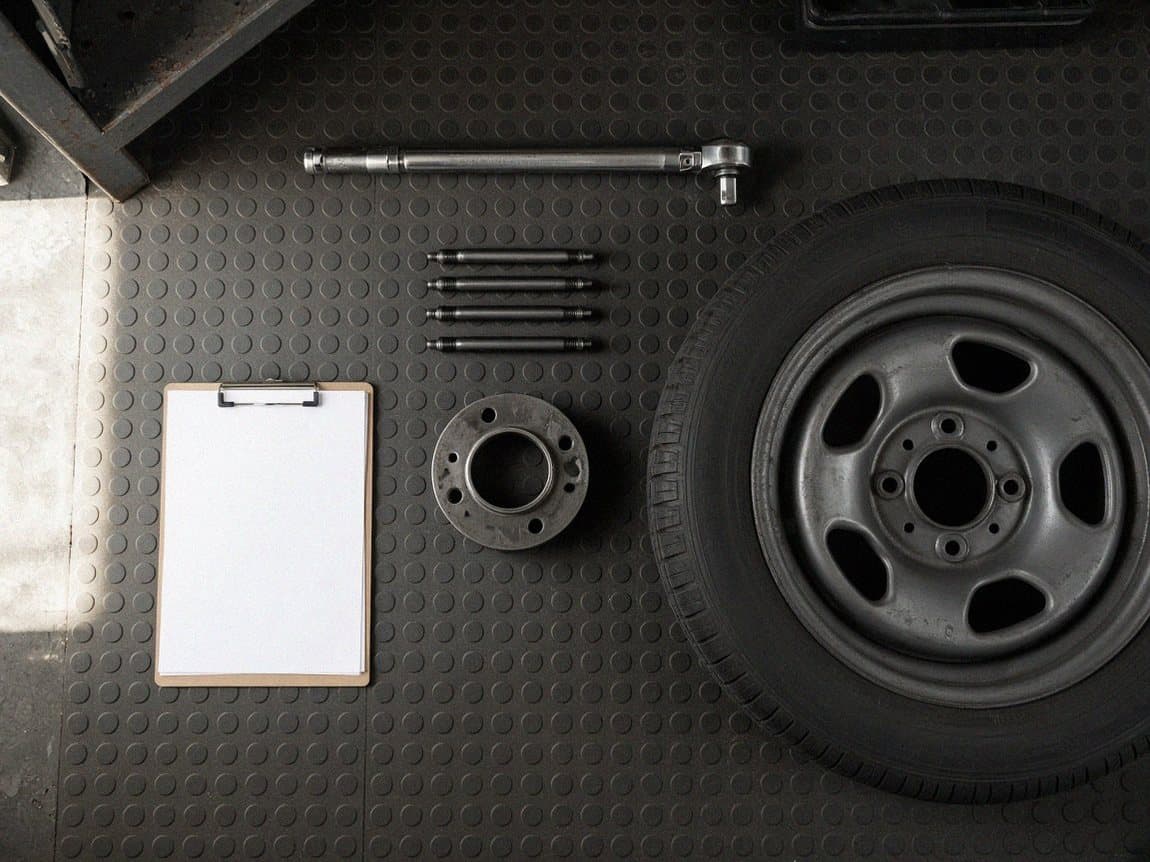

Ошибки монтажа: шпилька, витки, момент, протяжка
После проставки за гайкой должно оставаться не меньше 5–6 полных витков шпильки или болта — иначе крепёж работает на пределе.
Штатная шпилька часто короткая для проставки 25–30 мм и литого диска с толстым привалочным бортом. Тогда нужны удлинённые шпильки из раздела гайки и шпильки с той же резьбой, что на ступице. Логику подбора длины после проставки разбираем в материале про удлинённые шпильки под литой диск.
Момент затяжки на УАЗ с M14×1,5 — ориентир 100–120 Н·м по руководству по эксплуатации года и типу диска; порядок протяжки и контрольный протяг — в материале про гайки, шпильки и момент затяжки. Затяжка крест-накрест динамометрическим ключом; контрольный протяг через 50–100 км после грунта — стандартная рекомендация сервиса. На практике в нашей мастерской на Тополиной стук после грейдера часто идёт от трёх-четырёх витков, а не от «плохой проставки».
Чек-лист перед заказом проставок на УАЗ
Пройдите список до оплаты — так вы отсечёте неверный артикул ещё в коробке на верстаке.
- Модель: Patriot, Hunter или Pickup — ET и зазор сверяют по РЭ этой машины.
- Снята одна штатная гайка: резьба M14×1,5, не 12×1,5 и не нивовская 12×1,25.
- Разболтовка 5×139,7 в карточке совпадает; DIA ступицы учтён.
- Известен ET диска; пересчитан ET_эфф для толщины 20, 25 или 30 мм.
- Комплект: 2 шт (одна ось) или 4 шт (все колёса) — осознанно.
- Длина шпильки: за гайкой ≥5–6 витков; при нехватке — удлинённые шпильки заказаны.
- Запланирован контрольный протяг через 50–100 км и момент по РЭ.
Итог: верная резьба → нужная толщина → полный комплект → достаточная шпилька → протяж. Пройдите чек-лист до оплаты — получите зазор в арке без короткой шпильки и без лишней нагрузки на ступицу.
Риски для ступицы и рулевого: почему 30 мм не «с запасом»
Чем сильнее вынесено колесо наружу, тем больше плечо силы на подшипник ступицы и тем тяжелее рулевое.
30 мм на диске ET+35 даёт ориентир ET+5 — это уже другая геометрия, не «косметика на два миллиметра». Расширители 35–38 мм на УАЗ в каталоге встречаются под заказ; их не подменяют ежедневными 20–30 мм без замера выворота и усилия на руле. Если после расчёта хватает 20 мм, не добавляйте десять миллиметров «на всякий случай» — запас в толщине не компенсирует короткую шпильку и неверную резьбу.
Где купить и установить проставки в Тюмени
Подобрать проставки 5×139,7 на УАЗ по толщине и резьбе можно в разделе расширители колеи Custom’s Tuning. Режим: Пн–Сб 9:00–18:00.
Установку и замер зазора на полном вывороте удобнее совместить с монтажом в мастерской: ул. Тополиная, 47, Тюмень, телефон +7 922 480-80-85. Привозите гайку с машины и маркировку диска — так быстрее выбрать между 20, 25 и 30 мм под ваши условия, а не «на глаз по фото». Hub-проставки 2134 / 2002 / 13882 и шпильки 20-3103008-* из соседних money-волн здесь не дублируем.
- Проставка ступичная 5×139,7 мм алюминий 30 мм, 14×1,5 — арт. 2003; «в наличии».
- Проставка ступичная 5×139,7 мм алюминий 25 мм, 14×1,5 — арт. 11954; на срезе «нет в наличии».
- Проставки РИФ 5×139,7, ЦО 108 мм, 30 мм, 14×1,5 (2 шт.) — арт. JD02451; на срезе «нет в наличии».
- Проставка колёсная 5×139,7 мм, 25 мм (алюминий, 2 шт) — арт. П К 25 мм (2 шт); «в наличии».
Мастерская поможет сверить резьбу M14×1,5, пересчитать вылет и проверить витки на шпильке до протяжки.
Частые вопросы
Какая резьба проставок на УАЗ Patriot?
Штатно M14×1,5. В каталоге берите карточки с 14×1,5 в названии, не путайте с 12×1,5 на той же разболтовке 5×139,7.
Чем 20 мм отличается от 30 мм на одном диске?
На десять миллиметров толщины меняется вылет: при ET+35 проставка 20 мм даёт ориентир ET+15, 30 мм — ET+5. Разница ощущается в зазоре у арки, усилии на руле и нагрузке на ступицу.
Почему совпадения 5×139,7 недостаточно?
На одной полке стоят проставки с резьбой 12×1,5 и 14×1,5 при одинаковой толщине. Для УАЗ нужна резьба 14×1,5; для Chevrolet Niva на той же разболтовке — M12×1,25, не УАЗовский крепёж.
Нужны 2 или 4 проставки?
Комплект 2 шт — одна ось. На все четыре колеса заказывают четыре проставки (два комплекта по 2 шт или один комплект на четыре — по карточке).
Нужны ли удлинённые шпильки?
Да, если после установки за гайкой меньше 5–6 полных витков. Подробнее — в материале про удлинённые шпильки и разделе гаек и шпилек каталога.
Можно ли взять 25 мм с карточкой без резьбы в названии?
Только после уточнения резьбы у продавца или в мастерской. Отдельной карточки «25 мм 14×1,5» на первой странице раздела на дату проверки не подтверждено — не предполагайте M14×1,5 по одной толщине.
