Литой или штамп: DIA — центральное отверстие диска

На какие два диаметра смотреть у диска, прежде чем закручивать гайки

---

После замены колёс на твёрдой дороге УАЗ Patriot на скорости заметно «плывёт» из стороны в сторону — и это при том, что шиномонтаж только что сделал балансировку и уверяет, что грузики стоят правильно. Разболтовка нового диска совпала, гайки закручены по кругу, а нестабильность не пропадает. Причина часто не в балансировке: диск может не садиться по центру ступицы, и тогда даже точная балансировка лечит симптом, а не первопричину.

На форуме идею упрощают до одной фразы: «раз разболтовка совпала — подтяни крест-накрест, и всё само сядет». Совет удобный, потому что не требует линейки и штангенциркуля. На машине посадку определяют другие цифры: диаметр посадочного пояска ступицы и диаметр центрального отверстия диска, допускает ли конкретная модель центровочное кольцо, состояние крепежа и чистота привалочной поверхности — ржавчина или старая смазка между диском и ступицей создают зазор, который затяжка гаек не убирает. Три ловушки повторяются чаще прочих: совпал только PCD, а центральное отверстие никто не сверил; кольцо купили «на всякий случай», хотя конструкция конкретного диска его не допускает; материал диска — литой или штампованный — выбрали раньше, чем сверили посадочные размеры.

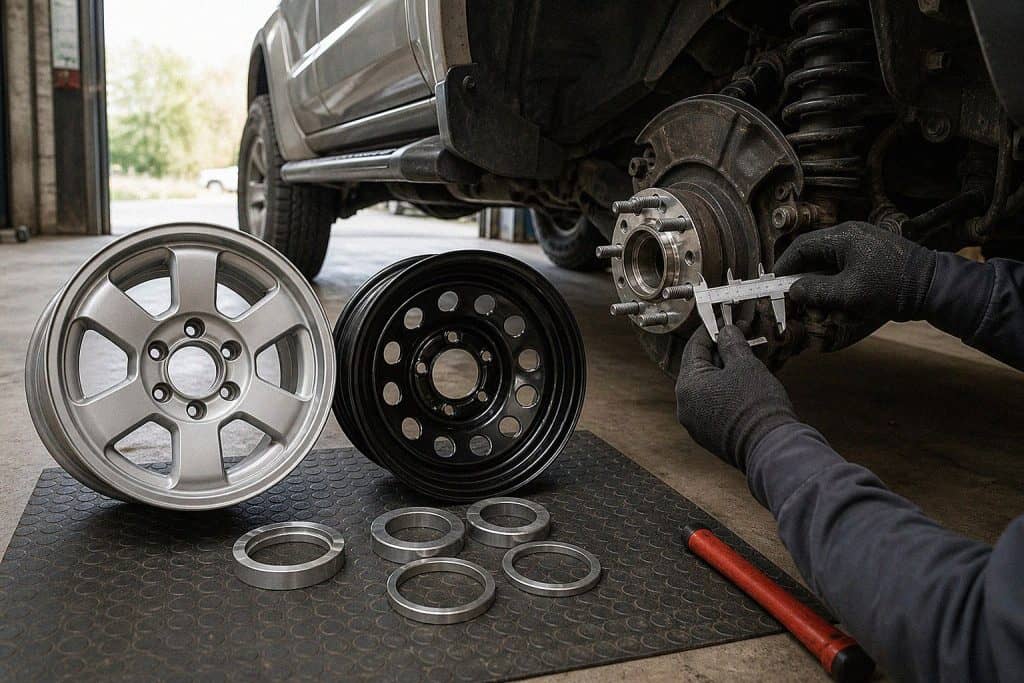

В нашей практике в Custom’s Tuning на Тополиной с похожей историей приезжал владелец УАЗ Patriot: купил литой диск с маркировкой D108,5 и решил сравнить его со стальным вариантом d110 — разболтовка у обоих 5×139,7, а продавец в объявлении назвал оба «подходящими под Патриот». На очищенной ступице сначала измерили штангенциркулем посадочный поясок, затем центральные отверстия обоих дисков и проверили паспорт каждого на предмет допуска центровочного кольца. Что мы сделали: очистили посадочную поверхность от старой смазки и ржавчины, замерили оба диаметра, сверили маркировку и крепёж под РЭ модели и года выпуска. В результате владелец выбрал не «литьё или штамп на глаз», а диск, который встал по центру без люфта и без кольца.

Дальше — разбор, который поможет отделить DIA от разболтовки 5×139,7: вы быстрее измерите оба диаметра штангенциркулем, получите понятный критерий, когда центровочное кольцо решает задачу, а когда нужен другой диск, и — если сверите оба диаметра до оплаты — сможете избежать повторного шиномонтажа. Основам PCD, вылета и радиуса R16/R17 на этой посадке посвящена статья про диски на внедорожник 5×139,7 — здесь эти темы не повторяем, только контекст для центрального отверстия и колец.

Как понять DIA: отделите центральное отверстие от разболтовки 5×139,7

DIA — диаметр центрального отверстия диска, которым он садится на посадочный поясок ступицы. Разболтовка (PCD) — это другое измерение: диаметр окружности, на которой расположены отверстия под болты или шпильки, и совпадение одного числа не гарантирует совпадение второго.

Проще всего представить так: PCD — это расстояние между отверстиями в дверной ручке, а DIA — диаметр скобы, которая держит дверь строго по центру проёма. Если скоба велика, дверь будет шататься, даже если шурупы стоят на своих местах. С диском то же самое: пять отверстий под болты может совпасть идеально, а центральное отверстие — оказаться другого диаметра.

PCD 5×139,7 означает пять крепёжных отверстий на окружности диаметром 139,7 мм — и совпадает у УАЗ Patriot, классической Нивы и Chevrolet Niva. Дальше пути расходятся: у УАЗ Patriot ориентир диаметра ступицы — 108 мм, у классической Нивы — около 98,5 мм, а в каталоге колёсных дисков встречаются стальные варианты с центральным отверстием d110 мм под УАЗ. Материал диска — литой он или штампованный — этой разницы не отменяет.

Как измерить ступицу и диск штангенциркулем до заказа

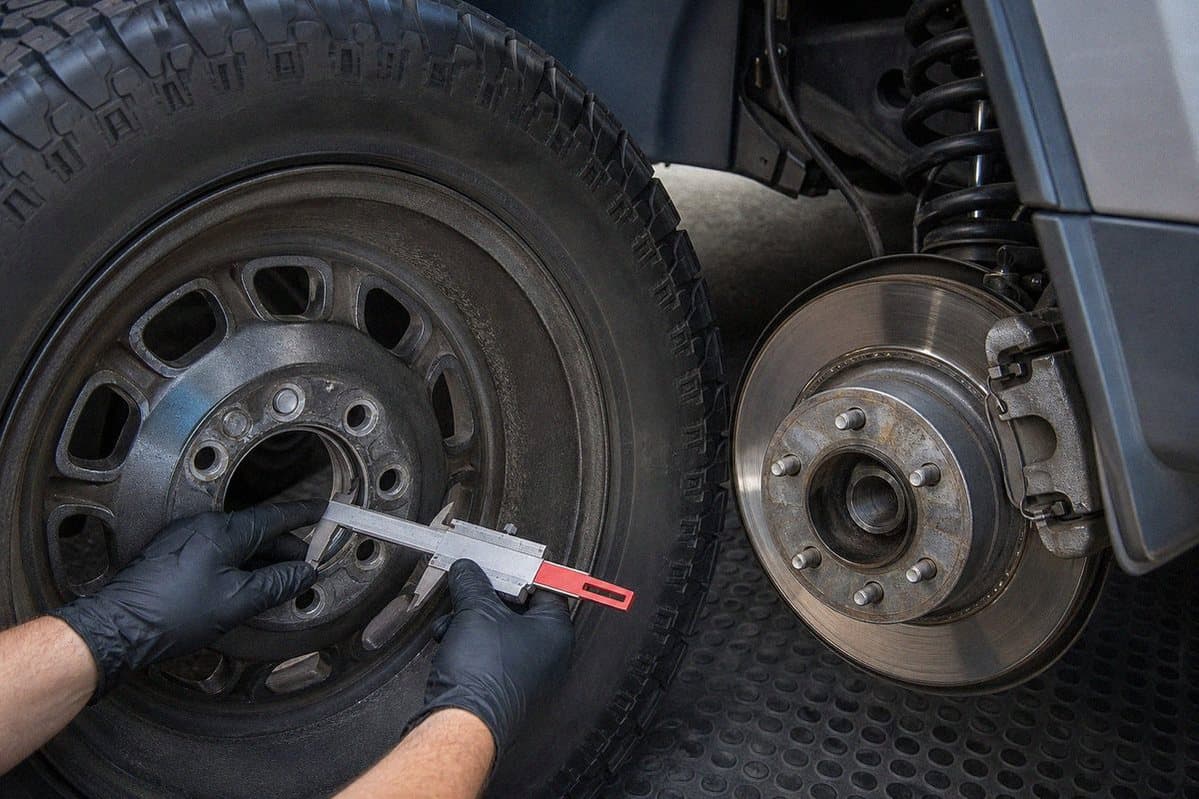

Штангенциркулем измеряют два диаметра: посадочный поясок ступицы и центральное отверстие старого диска. Оба числа записывают рядом с разболтовкой и вылетом, а не держат в голове «по названию модели».

1. Очистите посадочный поясок ступицы от старой смазки, грязи и следов коррозии — под слоем ржавчины штангенциркуль покажет неверную цифру.
2. Измерьте наружный диаметр пояска ступицы в двух-трёх точках по кругу — если значения расходятся, поверхность нужно дочистить.
3. Снимите старый диск и измерьте внутренний диаметр его центрального отверстия тем же инструментом.
4. Запишите оба числа вместе с разболтовкой, вылетом, годом и модификацией автомобиля — сверьте их с РЭ вашей модели.
5. Если продавец называет диск «подходящим» только по разболтовке, уточните у него отдельно DIA нового диска — не полагайтесь на название модели в объявлении.

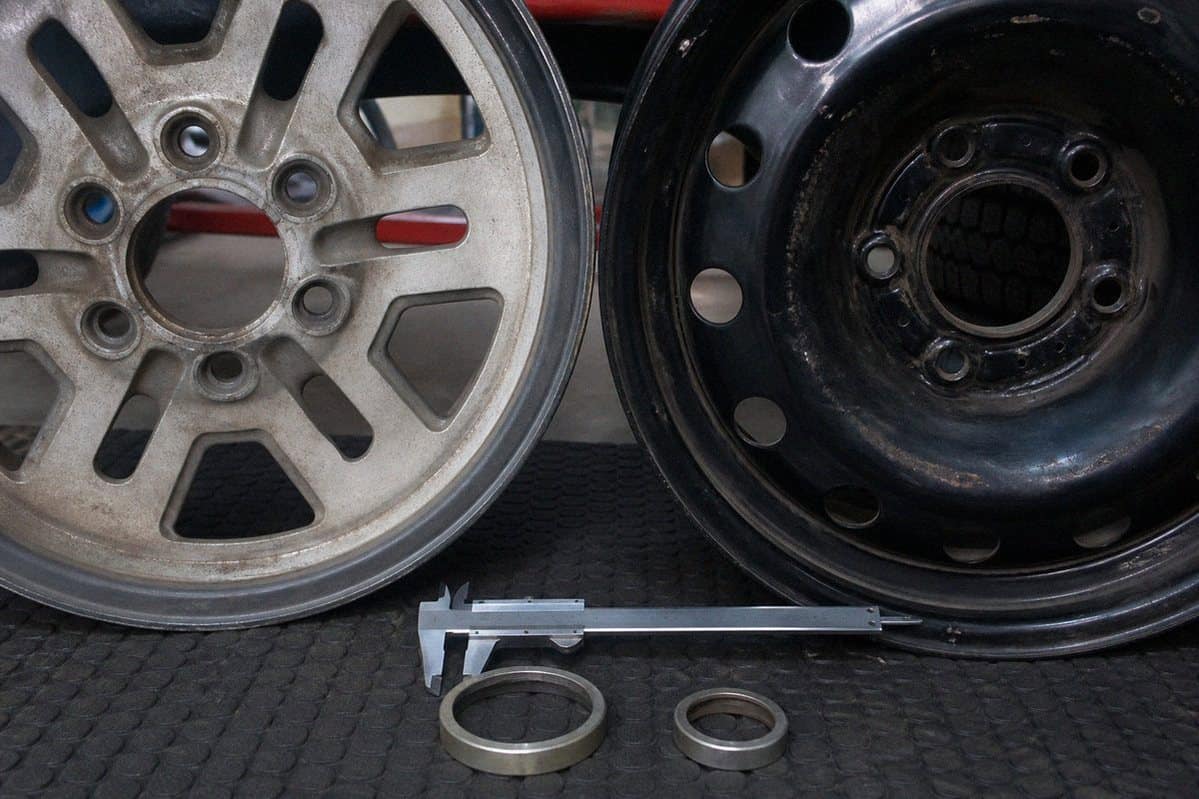

Сравните литой и штампованный диск только по посадке: материал не заменяет правильный DIA

Материал диска влияет на вес, ремонтопригодность и внешний вид, но не на диаметр центрального отверстия. И литые, и штампованные диски выпускают как с маленьким DIA, так и с большим, поэтому посадку проверяют отдельно от материала.

Общее сравнение прочности, массы и цены литого и штампованного исполнения — тема отдельного материала; здесь важна только одна мысль: выбор материала до проверки DIA — типичная причина того, что красивый диск просто не садится по центру. В каталоге встречаются оба варианта на одной посадке 5×139,7: например, литой диск с маркировкой D108,5 иллюстрирует посадочные размеры, но перед покупкой уточняйте наличие конкретной позиции на дату заказа — карточки каталога меняются быстрее, чем статья.

Не путайте 98,5, 108 и 110 мм: отдельные строки для Нивы и УАЗ Patriot

У УАЗ Patriot ориентир DIA — 108 мм, у классической Нивы — около 98,5 мм. Переносить одно значение на другую модель только потому, что разболтовка одна — 5×139,7, ошибка, которая аукается люфтом по центру или вибрацией после балансировки.

Цифры ниже — ориентир по опубликованным данным и практике мастерской; перед покупкой и монтажом сверьте с актуальной документацией производителя вашей модели и года выпуска.

Модель	DIA ступицы (ориентир)	Частая находка в продаже	Что это значит	Источник (ориентир)
УАЗ Patriot	108 мм, сверьте по РЭ вашего года	стальные диски с d110 мм; отдельные литые примеры с D108,5 мм	d110 обычно требует центровочное кольцо и проверку допуска; D108,5 проверяют собственным замером	РЭ УАЗ; практика мастерской
Классическая Нива 2121 / 21213 / 21214	около 98,5 мм, сверьте по РЭ вашего года	стальные диски с d98,5 мм	садится без кольца; уазовский d110 на эту ступицу не переносить без отдельной проверки	РЭ Нивы; практика мастерской

Как выбрать центровочное кольцо и когда оно не решает проблему

Центровочное кольцо ставят, только когда DIA диска больше пояска ступицы. Ставят его лишь тогда, когда производитель конкретного диска это разрешает — кольцо не универсальный ключ, а точечное решение под пару измеренных диаметров.

Работает это просто: кольцо — переходник, который заполняет зазор между большим отверстием диска и меньшим пояском ступицы, возвращая диску центровку. Если же центральное отверстие диска меньше посадочного пояска, диск физически не наденется — здесь кольцо ни при чём, помогает только диск с подходящим или бо́льшим DIA. Не всякая конструкция диска разрешает установку кольца: у некоторых моделей центрирующая ступица утоплена так, что кольцо упрётся раньше, чем диск сядет ровно, поэтому решение принимают после сверки с паспортом изделия, а не «на глаз по картинке».

Проверьте крепёж, привалочную поверхность и вылет вместе с DIA

DIA — не единственный параметр посадки диска. Тип крепежа (конус или сфера, резьба), чистота привалочной поверхности и вылет диска работают вместе, и ошибка в любом из них выглядит как «диск не садится», хотя центральное отверстие сошлось точно.

Резьба и форма гайки различаются у моделей на одной разболтовке — подробный разбор конуса и сферы, а также моментов затяжки есть в материале про гайки, шпильки и момент затяжки, здесь эту тему не повторяем. Вылет (ET) определяет, насколько плоскость крепления смещена относительно середины обода — если интересует именно он, отдельно разобран в статье про вылет ET. Для DIA важно одно: перед установкой протрите привалочную поверхность до металла — тонкий слой грязи или ржавчины прибавляет к посадке доли миллиметра, которых достаточно для люфта.

Типичные ошибки монтажа: перекос при затяжке, ржавчина под диском, лечение вибрации одной балансировкой

Каждая из этих ошибок по отдельности не критична, но вместе они превращают одну лишнюю поездку в шиномонтаж в правило, а не в исключение.

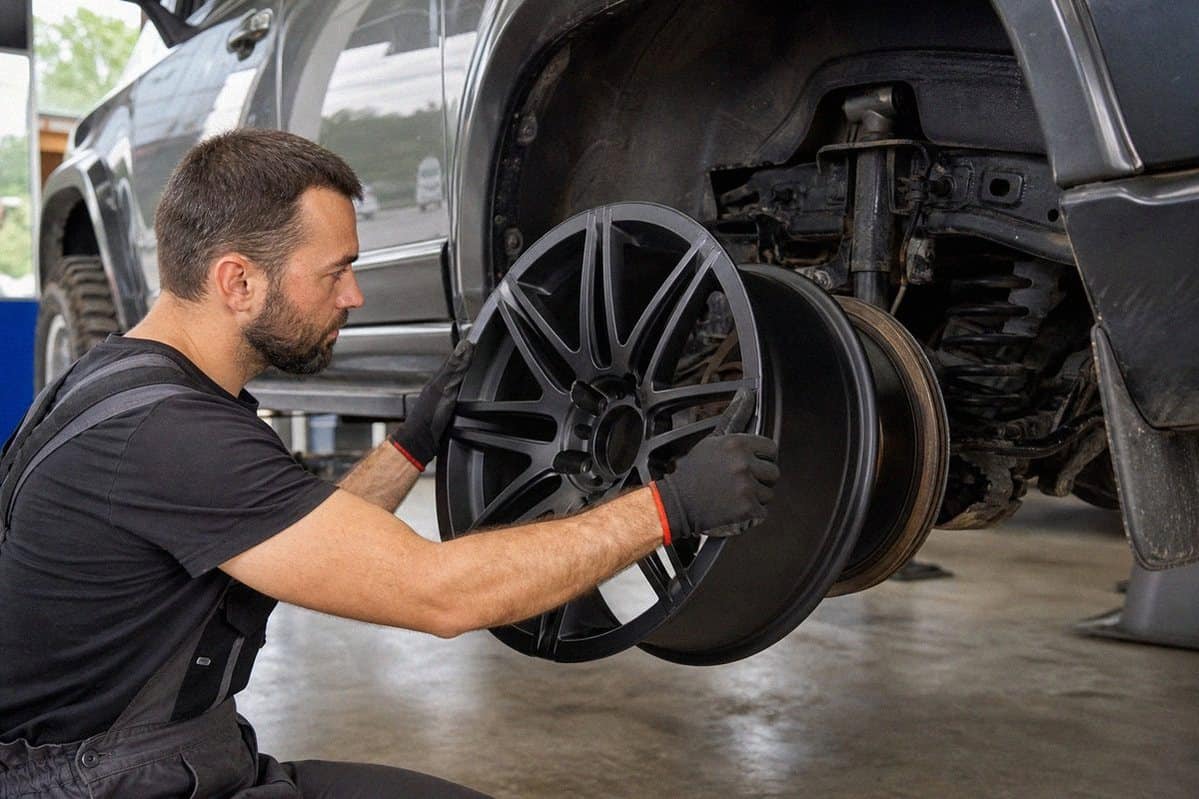

Чек-лист пробной установки до окончательной затяжки

Если хотя бы один пункт не выполнен, сначала разберитесь с ним и только потом закручивайте гайки в полную силу — переделывать после финальной затяжки дольше и неудобнее.

Как связать DIA со статьёй про диски 5×139,7, не повторяя PCD, ET и R16/R17

Центральное отверстие — только один из пяти параметров посадки диска. Полный разбор PCD, вылета, ширины обода и радиуса R16 против R17 для этой разболтовки собран в статье про диски на внедорожник 5×139,7, и повторять его здесь смысла нет.

Если вы уже прочитали ту статью и выбираете между конкретными карточками в каталоге, вернитесь сюда на этапе, когда нужно сверить DIA двух конкретных дисков и решить, нужно ли кольцо. Разница дисков УАЗ и классической Нивы по всем пяти параметрам разобрана отдельно в материале про размеры дисков 5×139,7 на УАЗ и Ниву — там же таблица по вылету и ширине обода для обеих моделей.

Где купить и установить диски в Тюмени с замером в Custom’s Tuning

Подобрать диск с подходящим центральным отверстием и поставить его с проверкой момента затяжки можно в мастерской Custom’s Tuning. Адрес: ул. Тополиная, 47, Тюмень, 625048, телефон +7 922 480-80-85, а актуальные позиции литых и штампованных дисков на 5×139,7 — в разделе каталога колёсных дисков.

Перед визитом заранее измерьте DIA старого диска и посадочный поясок ступицы штангенциркулем или сфотографируйте маркировку на старом диске — так быстрее подберём вариант из раздела стальных дисков или литой аналог без лишней примерки на месте.
