Расширенное руководство от экспертов Custom’s Tuning
Почему «диски на внедорожник 5×139.7» — не одна кнопка в корзине
Запрос «диски на внедорожник 5×139.7» кажется простым: нашёл разболтовку — заказал. На деле под одной маркировкой PCD сидят и УАЗ Патриот с центральным отверстием 108 мм, и классическая Нива с DIA около 98,5 мм, и подготовленный джип с вылетом ET−19, который на штатной подвеске даст тёрку арки.
В Тюменской области, где зимой колея превращается в ледяную канаву, а летом — в рыхлую глину у озёр, ошибка в вылете или DIA оборачивается не «косметикой», а вибрацией на скорости, перегрузкой ступицы и сорванными гайками после сотни километров тряски.
Важно! Совпадение только по PCD 5×139.7 не гарантирует посадку. Обязательно сверяйте ET (вылет), DIA (центральное отверстие), ширину обода и тип крепежа (гайки М14×1,5 на УАЗ — не шпильки от легковушки).

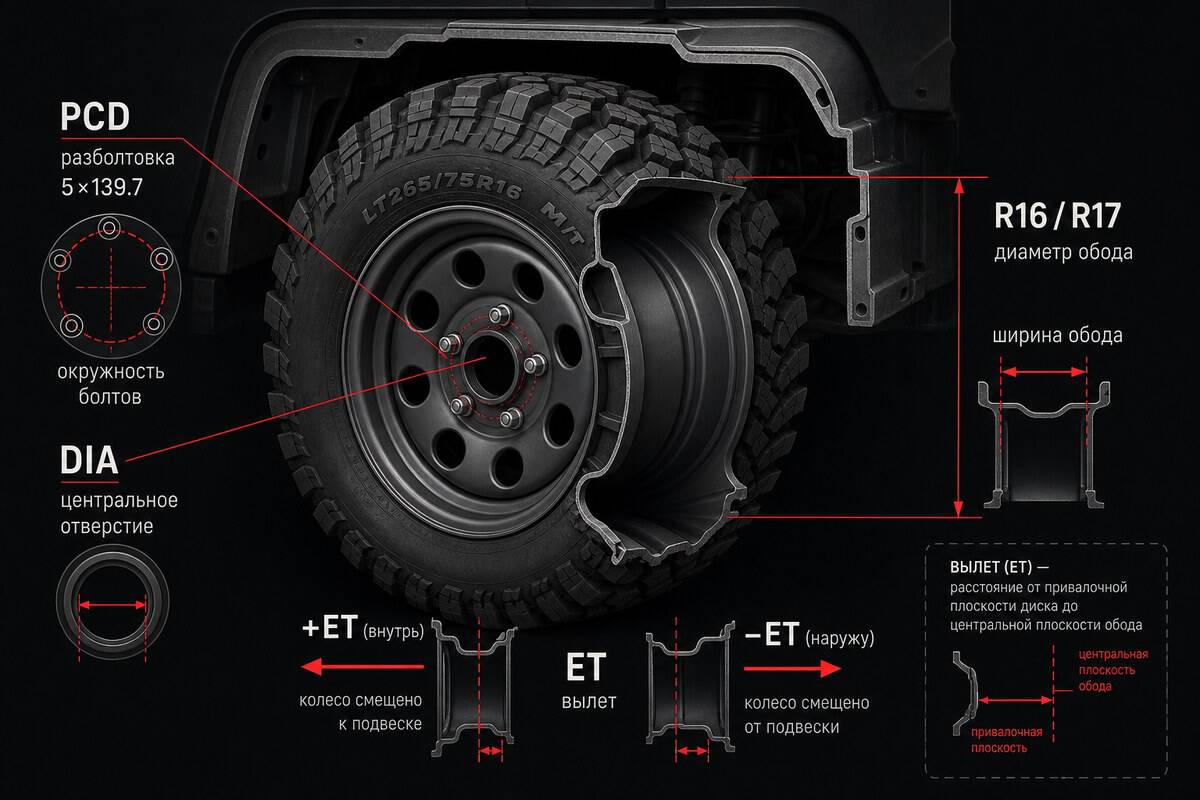

Разболтовка PCD: что означает 5×139.7 и с чем его путают
PCD (Pitch Circle Diameter) — это диаметр окружности, на которой расположены центры болтовых отверстий. Запись 5×139.7 читается так: пять крепёжных отверстий, окружность 139,7 мм. На рамных внедорожниках рядом встречаются соседние стандарты:
- 5×139.7 — УАЗ, Chevrolet Niva, Suzuki Jimny, часть пикапов;
- 6×139.7 — Toyota Hilux, Fortuner, Mitsubishi L200, Nissan Navara;
- 5×150 — Toyota Land Cruiser 100/105, Lexus LX470.
В нашем каталоге по фильтрам доступны все три группы плюс 5×127, 5×165.1 и другие — но для тюменского «типового» парка чаще всего приезжают именно УАЗ/Нива на 5×139.7 и японцы на 6×139.7 или 5×150.
Правило: PCD должен совпадать точно. «Почти 139» или проставки на болты вместо правильной разболтовки для внедорожника с полной массой — плохая идея.
Диаметр R16 и R17: что меняется на бездорожье
R16 — рабочая лошадка
Шестнадцатый дюйм на УАЗ и Ниве — база для высокого профиля шины (225/75 R16, 245/75 R16 и аналоги). Больший профиль смягчает удары по ободу, проще «разувать» давление на глине и песке. В каталоге по 5×139.7 часто встречаются размеры 7×R16 и 8×R16 со вылетами от ET0 до ET+30 и «минусовыми» ET−10…−19 для выноса колеса наружу.
R17 — компромисс с дорогой
Семнадцатый дюйм даёт чуть лучше управляемость на асфальте между Тюменью и Тобольском, но профиль шины ниже — диск ближе к камням. На Land Cruiser 100 заводские варианты включают 8J×17 ET60 под шину 275/65 R17. Для оффроуда на LC нередко берут усиленный стальной 9×R17 с другим вылетом — в том числе ET0 под широкую резину.
Практика: Если машина ездит 80% по городу и 20% по грейдеру — R17 допустим. Если цель — болото, соль-курум и каменистые сопки, начинайте подбор с R16 и запаса по вылету, а не с «красивого» диаметра.
Ширина обода и связка с шиной
Ширина диска (7J, 8J, 9J) задаёт «плечо» для шины. Узкий обод на широкой MT — риск соскальзывания борта при низком давлении; слишком широкий на узкой AT — нестабильный контакт и износ по плечам.
Для УАЗ Патриот в заводских таблицах встречаются 6,5J×16 ET40 и 7J×16 ET35. Для подготовки под бездорожье на 5×139.7 часто ставят 7×16 или 8×16 — второй вариант удобен под шины 265/75 R16 и шире, но проверяйте зазор до рычагов и тормозного суппорта.
Вылет ET: как читать маркировку и не убить подвеску
ET (offset) — расстояние от плоскости привалочной поверхности до условной середины обода. ET+35 утапливает колесо в арку, ET−19 выносит наружу. На бездорожье умеренный «минус» иногда даёт зазор под рычаг и внутренний борт шины, но увеличивает нагрузку на подшипник и рулевое усилие.
Как выбрать вылет без догадок
- Найдите штатный ET в руководстве или на шильдике заводского диска.
- Сравните с новым диском; обычно безопасный коридор — около ±5 мм от штатного, если не менялись проставки, лифт и ширина шины.
- После лифта подвески пересчитайте вылет заново: колесо может упереться в подкрылок даже при «заводском» ET.
Вылет ET влияет на рычаги, подшипники и траекторию. Слишком большой «минус» — тяжёлый руль и износ ступицы; слишком большой «плюс» — удар диска об арку на сжатии.
Типичная ошибка: купить «красивые» диски ET−19 для УАЗ с заводским ET+35 без проставок и расширителей — получить тёрку борта о крыло и заклинивание руля в полный выворот.
Центральное отверстие DIA: 108, 110, 98,5 — почему это критично
Диск должен центрироваться по ступице, а не только болтами. У УАЗ Patriot штатный DIA 108 мм. У многих стальных дисков ORW и усиленных под УАЗ в продаже указано 110 мм — они садятся на ступицу УАЗ с зазором по центру; иногда ставят центровочные кольца, если конструкция позволяет. У ВАЗ/ Chevrolet Niva классическая посадка — около 98,5 мм: диск с DIA 110 на Ниву без колец — вибрация и люфт.
Совет: DIA диска должен быть равен или больше ступицы (с кольцом), но не меньше. Меньшее центральное отверстие на ступице 108 мм физически не наденется.
Стальные штампованные vs литые: что взять под ваш маршрут

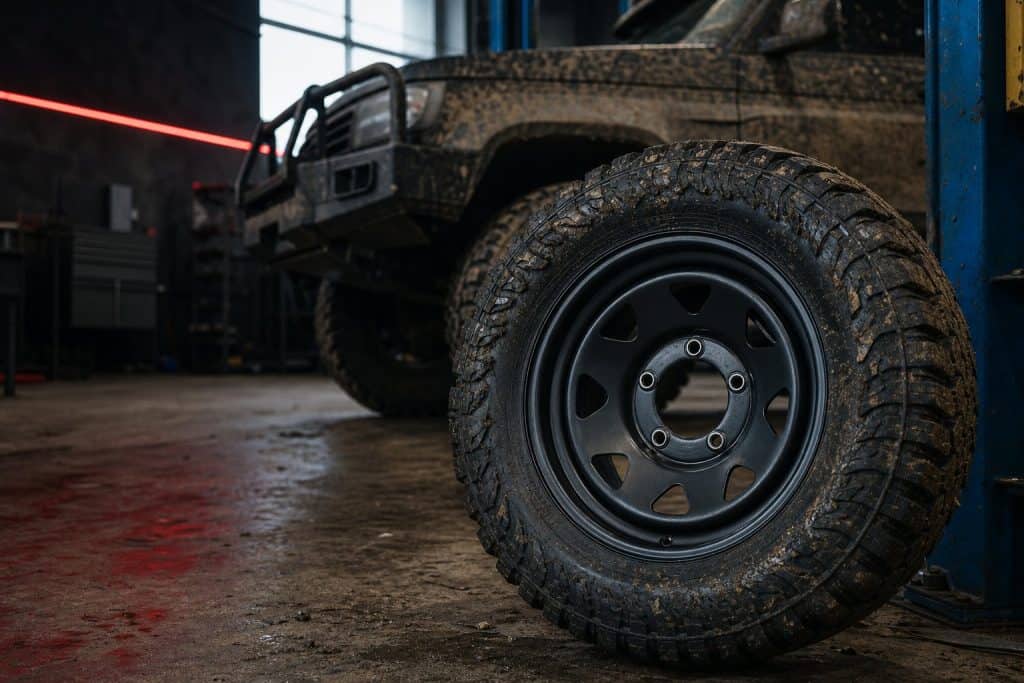

Стальной штамп
Главные плюсы на оффроуде — ударопрочность в быту: обод гнётся, его можно выправить кувалдой в поле, цена ниже. Минусы — вес, коррозия при сколе ЛКП, балансировка чуть капризнее. В каталоге Custom’s Tuning по 5×139.7 много позиций ORW и усиленных дисков под УАЗ с ET от 0 до +30 и «минусовыми» вариантами.
Литой диск
Легче, аккуратнее на асфальте, богаче дизайн. На серьёзном бездорожье при низком давлении и ударе о камень литой может треснуть без возможности полевого ремонта — так описывают практику независимые off-road издания, и это совпадает с нашим опытом в мастерской.
| Критерий | Стальной штамп | Литой |
|---|---|---|
| Удар по камню | Чаще гнётся, ремонтопригоден | Риск трещины |
| Вес | Выше | Обычно ниже на 15–30% |
| Цена | Ниже (в каталоге от ~4 800 руб. за R15 5×139.7) | Выше, под заказ |
| Где уместен | Тайга, болото, дальние выезды | Город, лёгкий грунт, внешний вид |
Кованые диски — отдельная лига по прочности, но для массового внедорожника в Сибири чаще выбирают проверенный штамп или литой известного бренда с запасом по нагрузке, а не «no name» с маркетплейса.
Нагрузка на диск, крепёж и балансировка
На бирке диска указана максимальная нагрузка (load index / load rating). Для тяжёлого джипа с багажником, запаской и топливом берите запас: удар в яму может кратковременно умножить нагрузку на ступицу. Крепёж затягивайте динамометрическим ключом по моменту из руководства (для многих Toyota — порядка 130 Н·м для стали и литья по данным справочников вроде Wheel-Size.com).
После установки — балансировка и контрольный протяг через 50–100 км. На стальных дисках после удара баланс сбивается чаще — это нормально, не «брак шиномонтажа».
Таблица подбора: PCD, размер, ET, типичный автомобиль
| Автомобиль | PCD | Типичный размер | Штатный / рабочий ET | DIA |
|---|---|---|---|---|
| УАЗ Patriot / Pickup | 5×139.7 | 6,5–8J×16 | ET+35…+40 (штат), оффроуд ET0…+30, ET−10…−19 с расчётом | 108 (штамп под УАЗ часто 110) |
| Chevrolet / ВАЗ Niva | 5×139.7 | 7×R16 | ET+25…+30 встречается в каталоге ORW | ~98,5 |
| Toyota Hilux / аналоги | 6×139.7 | 7–8J×16 | ET+25…+30 (зависит от поколения) | ~106 |
| Toyota LC 100/105 | 5×150 | 8J×16/17 ET60 | допуск 58–62 мм; оффроуд штамп 9×R17 ET0 | ~110–113 |
Типичные ошибки при заказе дисков 5×139.7
- Взяли PCD 5×139.7 с DIA 110 на Ниву без центровочных колец.
- Сильно изменили ET ради «агрессивного» вылета без расчёта после лифта.
- Сэкономили на гайках: конус не совпал с посадочным местом — крепёж ослаб.
- Поставили литой с низкой нагрузкой на тяжёлый УАЗ с winch-бампером.
- Забыли про вылет суппорта при переходе с 15 на 16 дюйм с другим ET.
Не делайте так: проставки «чтобы встало» вместо правильного ET и ширины. Проставка на 20 мм по сути сдвигает вылет — это отдельный расчёт нагрузки на ступицу.
Чек-лист перед покупкой
- PCD и число отверстий — точное совпадение.
- DIA — по ступице, с кольцами при необходимости.
- ET — в коридоре штатного ±5 мм или по согласованию с мастерской после лифта.
- Ширина обода — под выбранную шину.
- Тип диска — сталь для жёсткого оффроуда, литой для смешанного цикла.
- Крепёж и момент затяжки — по руководству.
Где купить и установить в Тюмени
В магазине и мастерской Custom’s Tuning подберём диски под ваш внедорожник: в наличии стальные ORW и усиленные под УАЗ и Land Cruiser, литые — по запросу. Адрес: Тюмень, ул. Тополиная, 47, телефон +7 922 480-80-85. Каталог колёсных дисков: диски и аксессуары — фильтры по PCD, диаметру, вылету и DIA.
Установим комплект, проверим зазоры на подъёмнике, отбалансируем. Если сомневаетесь между ET+25 и ET−10 на Патриоте после лифта — привозите машину, замерим, а не угадываем по переписке.
Итог
Диски на внедорожник с разболтовкой 5×139.7 — это не «универсальная пятёрка», а связка PCD + ET + DIA + ширина + тип металла под ваш маршрут. Для тюменских условий разумный старт — стальной R16 с правильным вылетом на УАЗ и Ниве, аккуратный подбор ET60/диапазона 58–62 мм на Land Cruiser 100, и обязательная проверка посадки после любых изменений подвески.
Коротко:
- PCD совпадает точно — 5×139.7 не «примерно».
- ET и DIA важнее внешнего вида диска.
- R16 — для грязи и низкого давления, R17 — осознанный компромисс.
- На жёстком бездорожье чаще выигрывает стальной штамп.
- Перед дальним выездом — балансировка и контрольный протяг.
Приезжайте на Тополиную, 47 — подберём диски под вашу машину и маршрут, а не под красивую картинку в интернете.
